卫浴石材成型工装模具结构设计

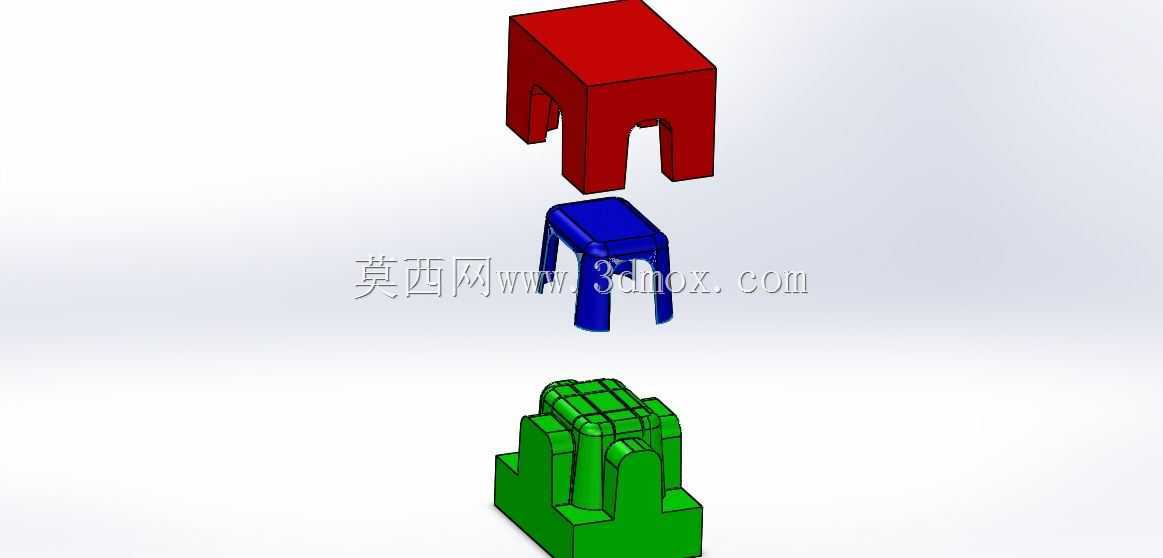

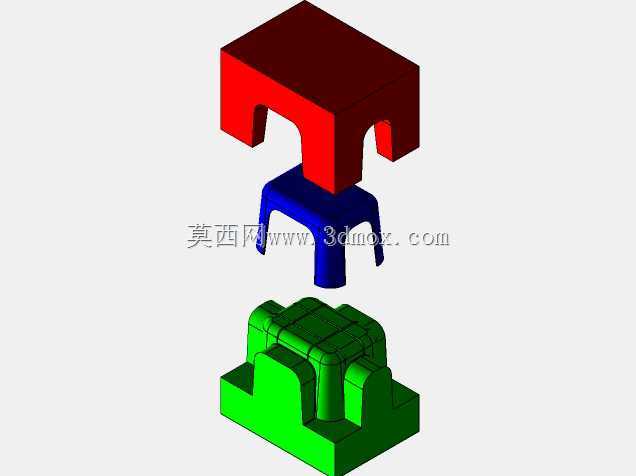

　　这套模具结构针对卫浴领域人造石、天然石材构件的压制成型工序开发，适配卫浴场景内淋浴区踏脚石、浴室置物台石材垫块等构件的批量生产需求，目前在中小型卫浴建材加工厂的石材成型工位已经有成熟的落地应用。日常生产中，工人将混合好粘结剂的石材骨料投入模腔后，通过上下模的合模施压，就能一次性成型出带支撑脚结构的浴室石材构件，省去后续大量的切削、打磨修形工序，大幅降低石材加工的废料率。从结构功能来看，整套模具分为上模压头、中模成型腔、下模顶出三个核心功能段，图中红色部件为上模压合结构，下端的凸起结构刚好对应浴室石构件底部的支撑让位缺口，合模时可以直接压出构件底部的四个支撑脚间隙，保证成型后的石材件放置在浴室地面时能留出排水间隙，

　　避免地面积水长期浸泡石材底部引发的返碱、发霉问题。蓝色部件为中模定位套，合模过程中承担上下模的导向定位作用，内壁的粗糙度控制在Ra1.6以内，既可以避免压合过程中模腔错位导致的构件壁厚不均，也能减少脱模时的摩擦阻力，防止石材半成品出现边角崩缺。绿色部件为下模成型芯，表面的网格状凸起结构对应浴室石材上表面的防滑导水槽，成型后石材表面的沟槽可以快速导走淋浴时的积水，同时增加脚底与石材的接触摩擦力，降低湿滑环境下的摔倒风险。设计阶段首先围绕卫浴场景的实际安装边界做尺寸锚定，常规浴室淋浴区的预留安装尺寸多在800mm见方以内，因此单块成型石材的外形尺寸控制在300mm*300mm，支撑脚高度设置为25mm，既保证足够的排水流通间隙，

　　也不会因为支撑过高导致石材表面与地面落差过大形成磕碰隐患。模腔的拔模斜度设置为1.5°，针对石材骨料粘结后硬度高、脱模易崩边的特性，所有棱边位置都做了R2的圆角过渡，避免应力集中导致的成型件边角开裂。导向结构没有采用常规的导柱导套方案，而是利用中模定位套的直身面做配合导向，配合间隙控制在0.2mm，既满足石材成型的定位精度要求，也降低了模具的加工制造成本，适配建材加工厂低精度压力机的安装使用条件。顶出结构采用均匀分布的四个顶杆，对应石材构件四个支撑脚的位置，顶出行程设置为30mm，保证开模后成品能完全脱出模腔，方便工人取件。考虑到石材压制成型过程中会有少量粘结剂溢出，模腔边缘设计了宽5mm的溢料槽，合模时多余的骨料会被挤入溢料槽，

　　成型后只需要简单敲除溢料飞边即可，不会影响构件的主体尺寸精度。整套模具的安装边界适配市面常见的100吨四柱液压机，上模通过法兰盘与压机滑块连接，下模通过T型螺栓固定在压机工作台面，不需要对现有压机做额外改造，工厂拿到模具后可以直接上线投产。实际生产验证中，这套结构的单模成型周期控制在8分钟左右，成型后的石材件尺寸公差可以控制在±0.5mm以内，表面不需要额外打磨就能直接做表面抛光处理，相比传统的整块石材切削加工工艺，材料利用率从40%提升到了90%以上，同时因为是一体压制成型，石材的整体结构强度更高，长期在浴室高湿环境下使用也不会出现分层开裂的问题。针对不同厚度的浴室石材生产需求，只需要更换中模定位套的高度，就能在同一套上下模结构基础上适配20mm到40mm厚度的石材构件生产，进一步降低了工厂的模具投入成本。
