汽车钣金件焊接定位工装夹具结构

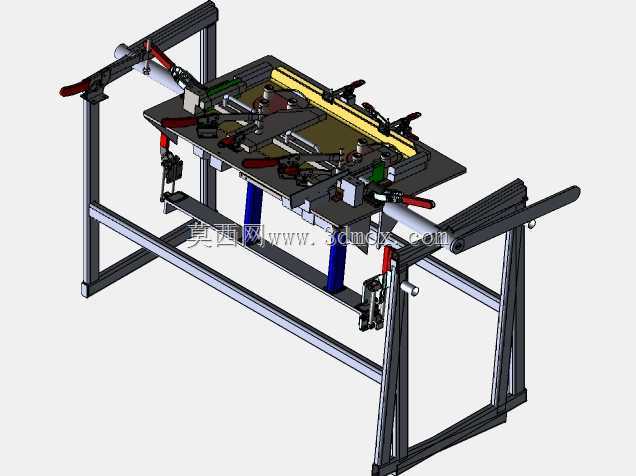

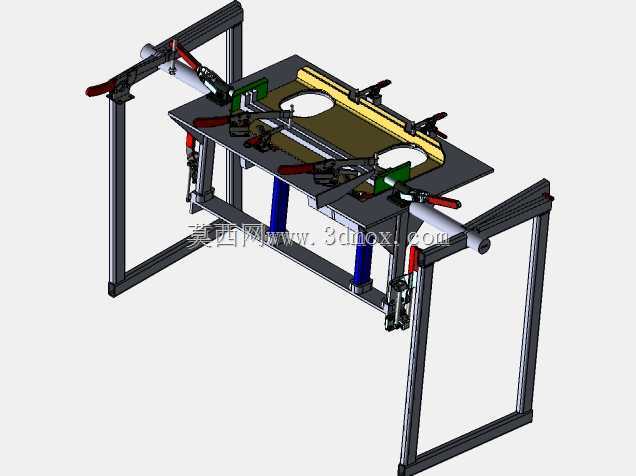

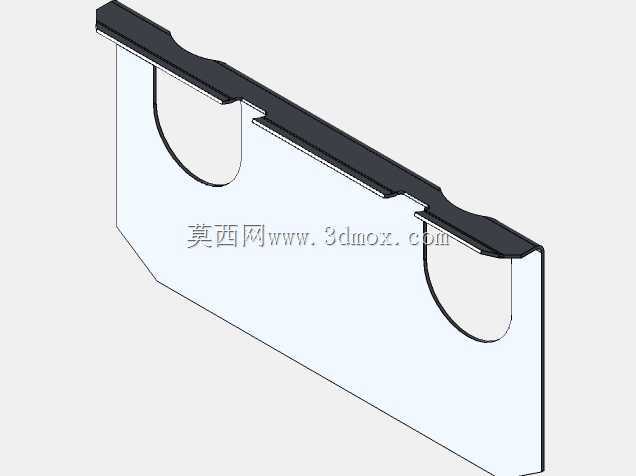

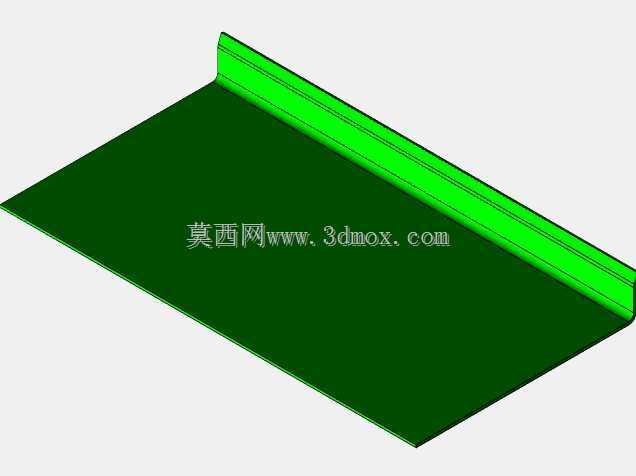

　　这套工装主要面向汽车白车身钣金零部件的焊接工序场景，在汽车零部件焊装车间的手工焊接工位、机器人焊接补焊工位都能适配，核心作用是在焊接作业全程对散件状态的板材、型材做精准定位与牢靠压紧，避免焊接过程中工件受热变形产生位移，保证组焊后零件的形位公差符合整车装配要求。从结构布局来看，整套工装采用框架式台架作为承载基体，底部四条支撑腿搭配底部连接横梁形成稳定的支撑结构，支撑腿下端设置可调垫脚结构，可适配车间地面的不平整工况，安装时可通过垫脚调整台板的水平度，保证整个工装的基准面精度，台架整体高度符合人工站立操作的人机工程要求，操作人员无需过度弯腰即可完成工件上下料、压紧操作与焊接作业，适配常规手工气体保护焊、点焊的作业空间需求。

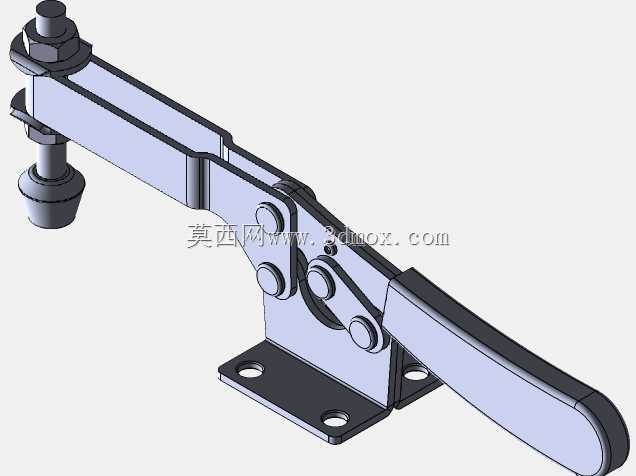

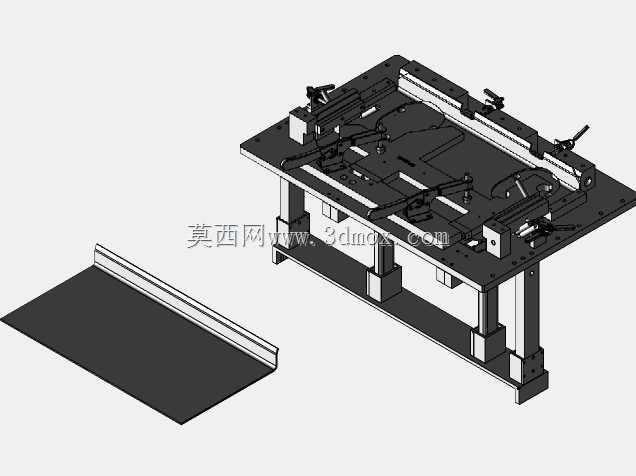

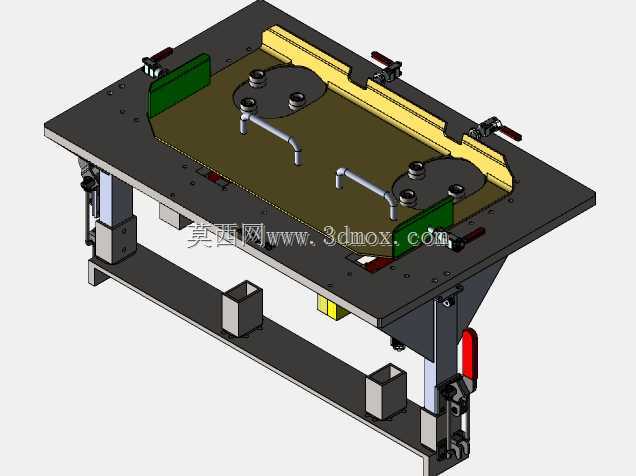

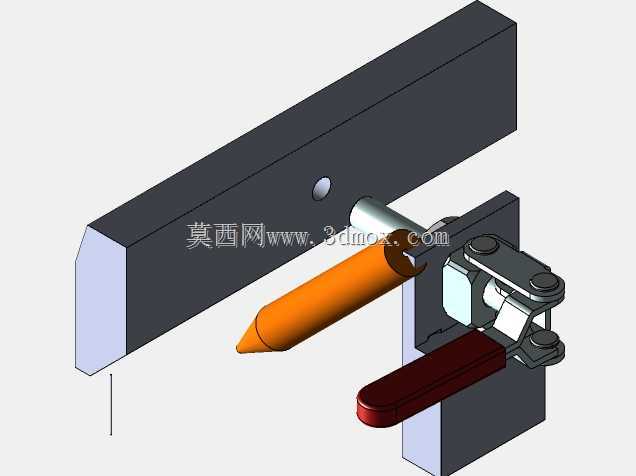

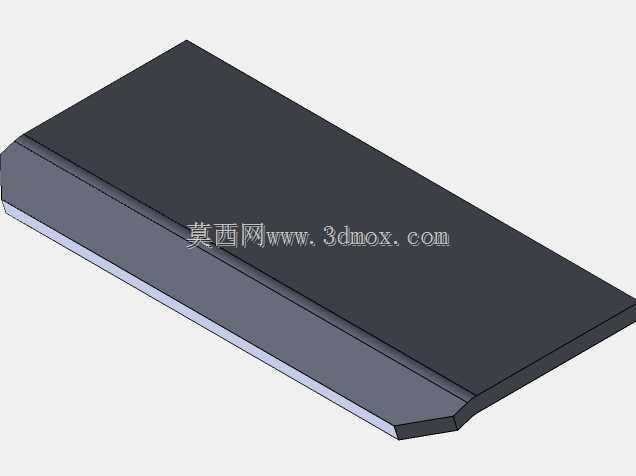

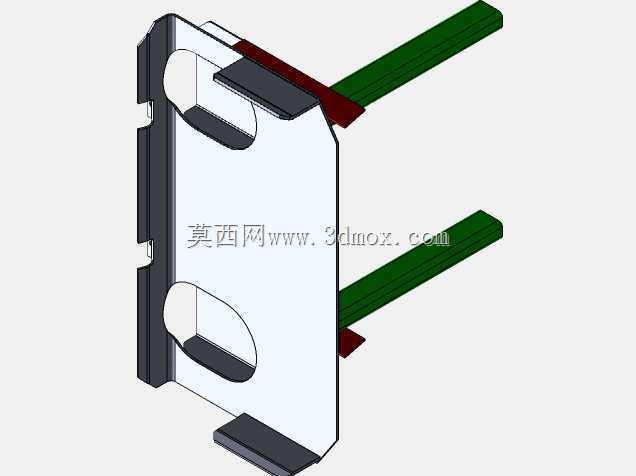

　　台板作为整套工装的核心基准载体，采用厚钢板加工而成，台面上按照工件定位需求加工有阵列排布的安装孔位与定位槽，可根据不同批次工件的定位需求调整定位组件、压紧组件的安装位置，具备一定的柔性适配能力。定位组件分为粗定位与精定位两部分，粗定位块布置在工件的外轮廓边缘，对板材、型材的放置位置做初步限位，避免上下料时工件偏移过大；精定位销对应工件上的工艺孔位置设置，插入工件预加工的定位孔后，可完全限制工件的X、Y向自由度与转动自由度，保证组焊位置的一致性。压紧机构全部采用手动快速夹钳结构，分别布置在工件的焊接接缝附近、易产生焊接变形的悬臂位置，夹钳的压头位置做了仿形设计，压合面贴合工件表面形状，避免压紧时造成工件表面凹陷变形，

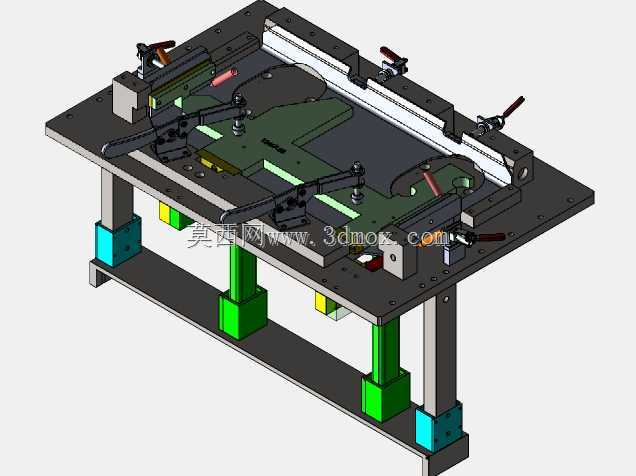

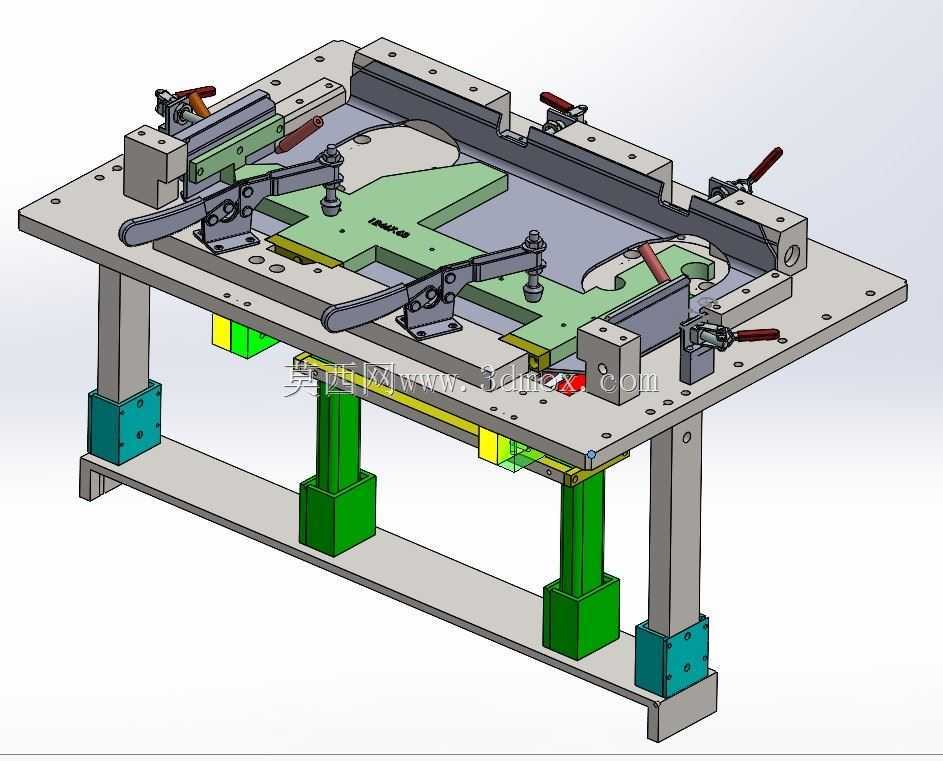

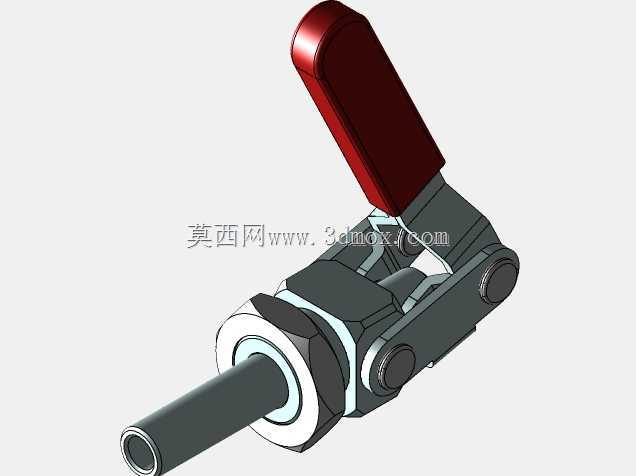

　　同时压头位置避开了焊接枪的作业路径，不会对焊接操作产生干涉，操作人员扳动夹钳手柄即可快速完成压紧与松脱动作，单工位上下料辅助时间可控制在较短范围内，适配中小批量零部件的焊接生产节奏。台板下方设置有若干绿色的支撑立柱，对应工件下方的悬空位置，在工件被压紧后提供底部支撑，避免焊接过程中工件受焊枪压力或者焊接应力作用产生下凹变形，支撑立柱的高度可根据工件的型面高度做微调，保证支撑面与工件下表面完全贴合。整套工装的设计思路遵循焊接工装的设计基准重合原则，将工件的设计基准面与工装的台板基准面重合，减少基准转换带来的累积误差，所有定位组件、压紧组件的安装位置都经过干涉校验，既保证工件装夹的牢靠性，也预留了足够的焊接操作空间，

　　焊枪可顺畅到达所有焊缝位置，不会与工装结构产生碰撞。安装边界方面，整套工装的占地面积适配常规车间工位的布局要求，不需要额外做地基固定，放置在平整的车间地面上调整好垫脚水平度即可投入使用，台架下方预留有足够的空间，可放置焊接废料收集盒、焊枪线缆收纳架等工位辅助设施，台板边缘设置有延伸的安装平面，可根据需求加装焊接防护挡板、烟尘收集接口等附属结构。在实际生产应用中，这类工装可大幅降低焊接作业对操作人员技能水平的依赖，新员工经过简单培训即可完成工件的装夹定位，不需要反复测量调整工件位置，同时能有效控制焊接变形量，减少焊后整形的工作量，提升零部件焊接的一次合格率，对于汽车零部件生产环节里的小批量定制件、改型件的焊接生产，这类模块化的焊接夹具可通过更换部分定位块、调整夹钳位置快速适配新的工件型号，不需要重新制作整套台架，能有效缩短工装准备周期，降低生产准备成本。工装的所有结构件都做了相应的表面处理，焊接飞溅不易粘附在工装表面，日常维护只需要定期清理台板表面的焊渣、检查夹钳的铰接部位润滑情况即可，长期使用过程中定位精度保持性较好，可满足汽车零部件焊接工序的精度要求。
