ABB Powercube PB-M中压开关模块结构

　　在中压配电系统的现场施工与柜体预制场景里，这类预装配模块的应用能大幅压缩现场接线、组装的工期，传统中压开关柜的现场装配需要逐一排布母排、安装绝缘支撑、固定功能单元，不仅对施工人员的电气装配经验要求高，现场作业的环境温湿度、粉尘情况还容易影响绝缘件的安装可靠性，而预装配的模块结构把核心的绝缘支撑、功能单元安装位、母排走向都在工厂预制阶段完成校准，现场只需要完成模块间的母排对接与外壳固定，就能快速完成整段开关柜的拼接，尤其适合商业综合体、工业园区这类批量配电建设的项目，能有效缩短配电系统的上线周期。

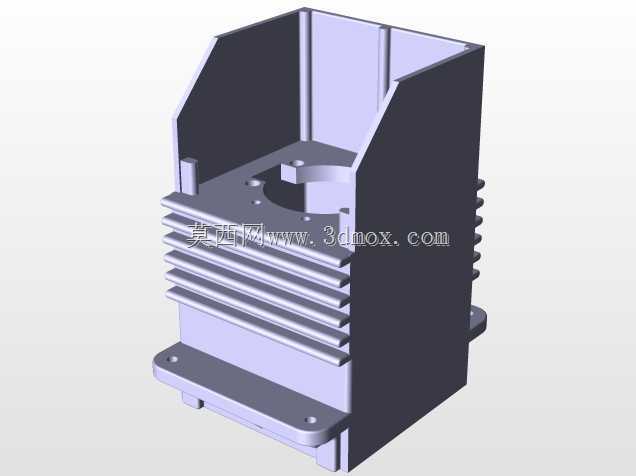

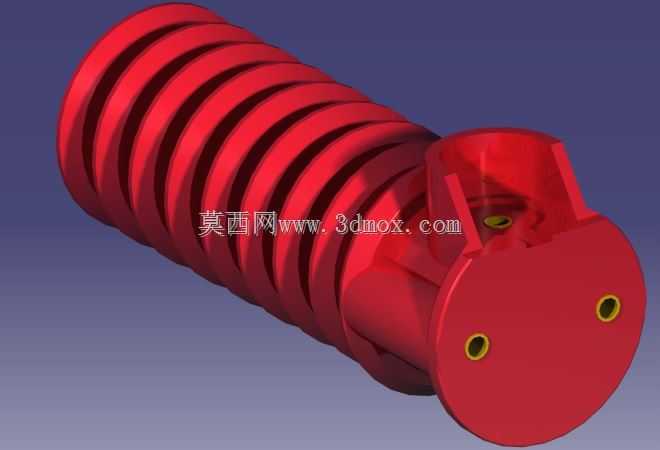

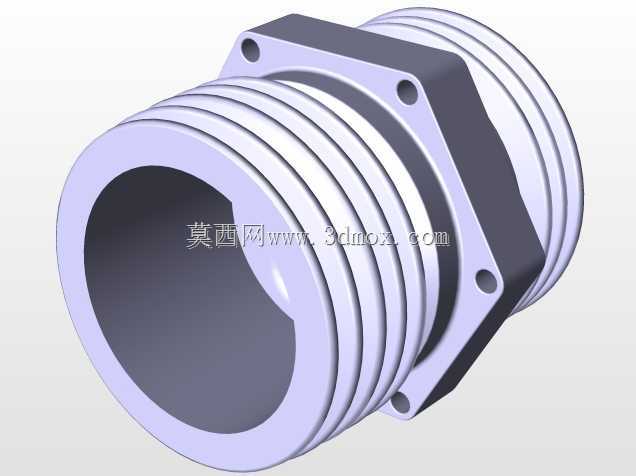

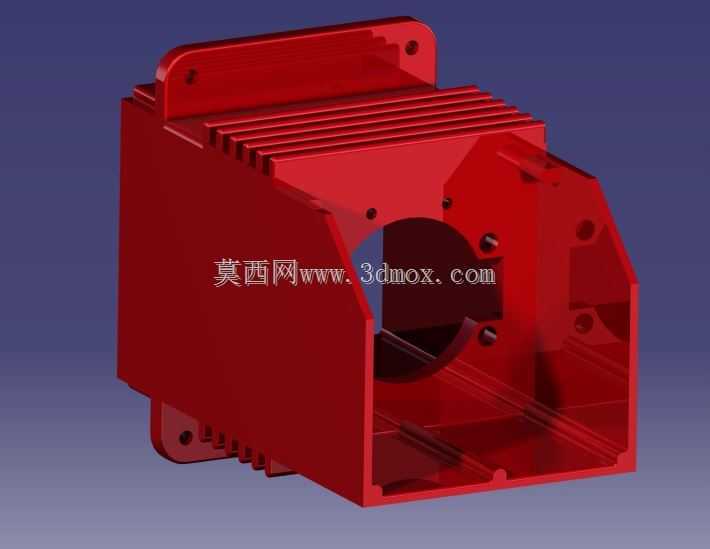

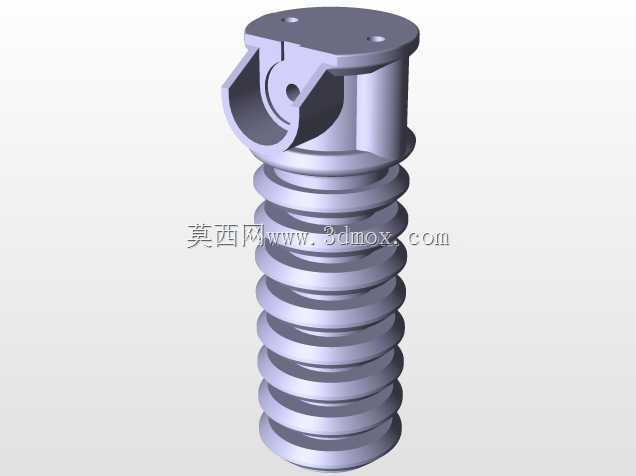

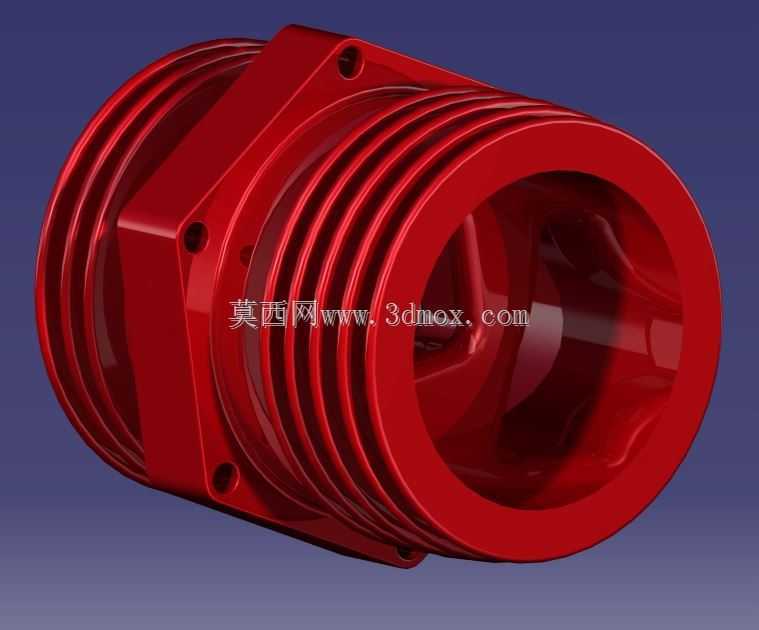

　　从实际功能来看，该模块承担着中压回路的绝缘隔离、元件承载、母排固定的核心作用，模块内部预留的柜体空间可以适配对应规格的断路器、隔离开关等核心开关元件，不同绝缘件的排布完全按照中压系统的电气间隙要求设计，瞬态绝缘支撑件负责母排穿越不同隔室时的绝缘隔离，避免不同电位母排之间的飞弧风险，支撑绝缘体承担母排的承重与定位，保证长期运行过程中母排不会因为电动力、热胀冷缩出现位移，立方体绝缘件则用于功能单元之间的隔室分隔，把断路器室、母排室、电缆室之间的绝缘隔离做到位，避免单回路故障蔓延到相邻隔室。

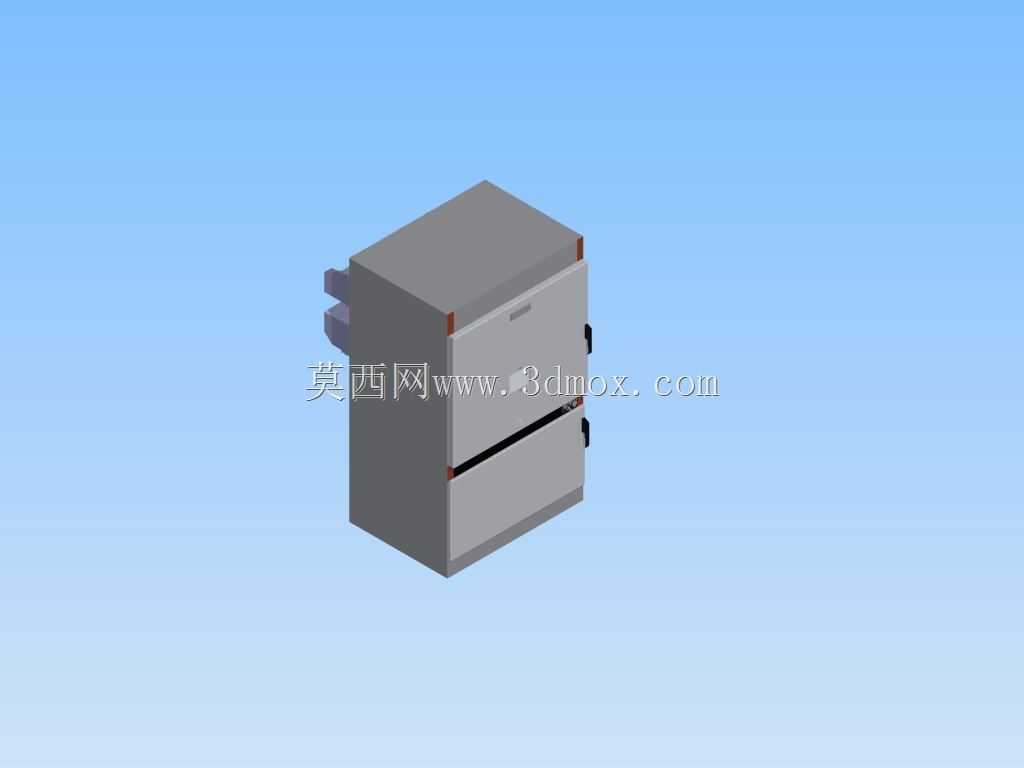

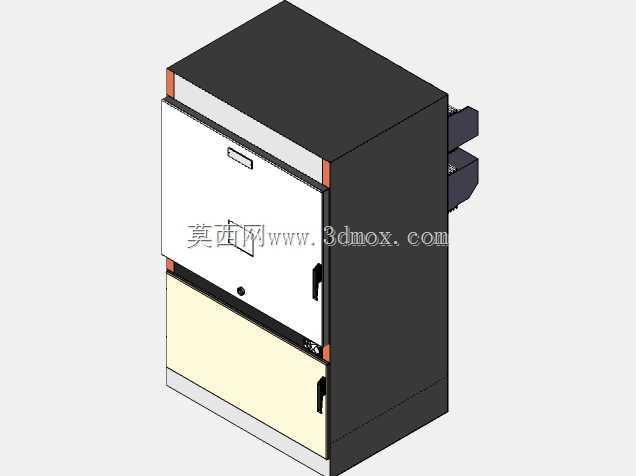

　　做这个结构的三维建模时，首先要锚定的是安装边界尺寸，模块的外壳宽度、深度、高度要匹配标准中压开关柜的柜体框架尺寸，保证模块推入柜体之后，侧面的安装孔能和柜体框架的C型材孔位完全对齐，不需要现场重新打孔调整。建模过程中要优先还原绝缘件的安装定位槽，每一个绝缘支撑的固定孔位坐标要和实际产品的安装尺寸完全一致，否则后续装配时会出现绝缘件装不上、母排对不齐的问题。外壳的拼接结构采用折边卡扣加螺栓固定的形式，既可以保证外壳的结构强度，也能在检修时快速拆卸对应位置的盖板，不需要把整个模块从柜体内拖出。模块侧面预留的母排穿越孔要做翻边绝缘处理的结构还原，孔位的中心高度要和相邻模块的母排高度完全一致，保证多模块拼接时母排可以水平贯通，不需要额外做弯折调整。

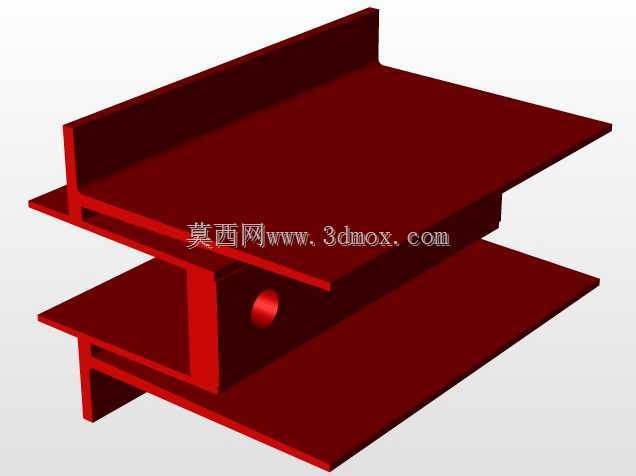

　　还要注意模块内部的安装导轨定位，开关元件的安装导轨高度要符合常规中压元件的安装尺寸规范，保证不同厂家的同规格断路器、隔离开关都能顺利装入，不需要额外调整安装位。电缆室的预留空间要满足电缆弯曲半径的要求，底部的电缆固定架位置要和柜体底部的电缆进线孔对齐，方便现场敷设电缆时做固定与接地。外壳表面的散热槽排布要避开内部绝缘件的安装位置，同时保证柜内运行时的热量能顺着散热槽顺利流通，避免局部温度过高影响绝缘件的使用寿命。模块的门板联锁结构也要做准确还原，保证隔离开关分闸到位之后才能打开门板，从结构上规避带电开门的操作风险，这部分的结构细节直接关系到设备的操作安全，建模时不能省略联锁件的运动空间预留，否则后续做运动仿真时会出现干涉问题。

　　在实际选型应用中，这类模块的尺寸边界直接决定了整列开关柜的排布长度，设计前期用准确的三维模型做排布，可以提前核对配电室的空间余量，避免出现柜体到场之后空间不足无法安装的问题。同时建模时还原的所有安装孔位、绝缘件位置，可以直接用来导出母排加工图，提前预制母排，进一步减少现场的加工工作量。对于结构设计人员来说，这类模块的三维模型还可以用来做柜体的受力校核，核对模块装入柜体之后框架的承重是否满足要求，安装梁的位置是否需要做加强处理，避免长期运行过程中柜体出现变形，影响内部元件的动作可靠性。
