FR4PCB加工用300x240数控真空工作台

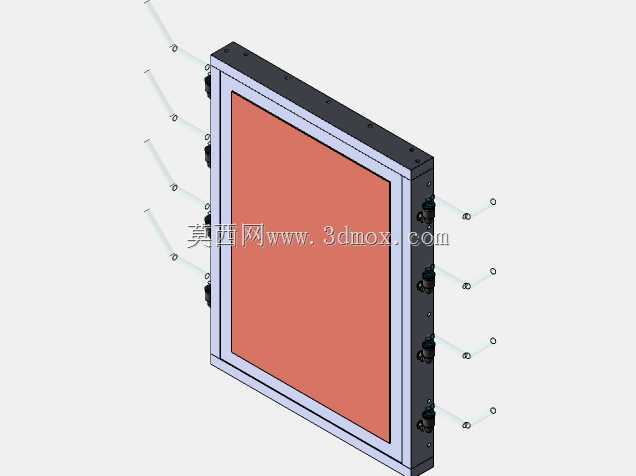

　　在PCB精密加工产线中，这类真空工作台是数控铣削、钻孔工序里的核心工装载体，主要适配FR4材质PCB的加工装夹需求，解决传统机械压装容易造成板件形变、压伤线路层的痛点。300x240的台面尺寸是针对中小批量样板加工、小尺寸PCB量产工序设定的，刚好覆盖消费电子类常用PCB的板件尺寸范围，安装时需要匹配数控设备的工作台面T型槽间距，侧边预留的气路接口位置要和设备配套的真空发生装置管路走向对齐，避免管路干涉加工头的运动行程。

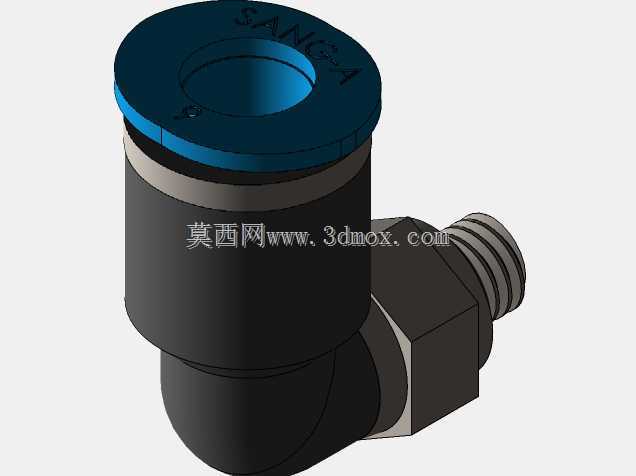

　　设计阶段首先要考虑的是台面的平面度公差，整个吸附面的平面度需要控制在0.02mm以内，才能保证PCB吸附后整个板面和台面完全贴合，避免加工时出现板件翘曲导致的钻孔偏位、铣边深度不均问题。台面内部的气路采用分区独立设计，不同尺寸的PCB板件可以只开启对应覆盖区域的真空气路，避免出现漏气导致吸附力不足的问题，侧边布置的快插气嘴接口统一采用行业通用规格，不需要额外定制转接头就能和车间现有真空管路对接。

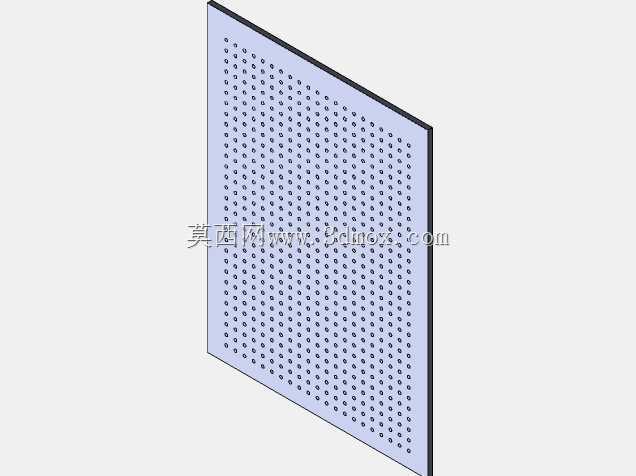

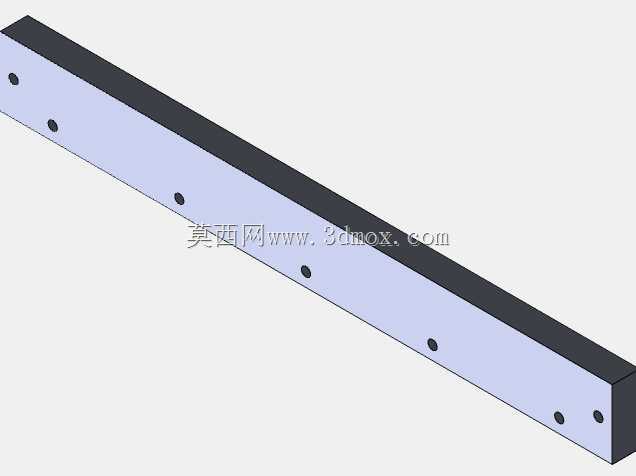

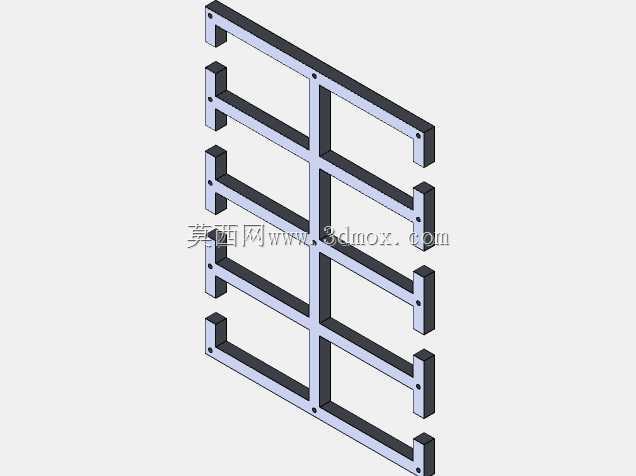

　　框架部分采用拼接式结构设计，外围的边框通过紧固件和内部承托板连接，中间的吸附层采用多孔透气材质，既保证真空气流可以均匀作用在PCB背面，又不会在板件表面留下吸附压痕，边框的密封槽内嵌装硅胶密封条，当台面盖合吸附时，密封条可以填充边框和板件边缘的间隙，减少真空泄漏量，维持稳定的吸附压力。侧边布置的多组气路控制接头，每个接头对应一个独立的吸附分区，现场操作人员可以根据待加工PCB的实际尺寸，灵活开关对应分区的气路，不需要额外制作专用的密封挡块来封堵未覆盖的吸附孔，大幅缩短不同批次板件切换的工装准备时间。

　　实际使用场景中，这类工作台除了适配PCB加工，也可以用于薄型铝板、亚克力板等易形变薄板的数控加工装夹，相比传统的压板装夹，真空吸附的方式不会占用板件边缘的加工空间，不需要预留压边位置，可以提升板材的利用率。安装时需要注意工作台的上表面和设备主轴的垂直度校准，校准偏差需要控制在允许范围内，否则会出现加工深度随台面位置变化的问题，气路连接完成后需要做保压测试，关闭真空发生装置后，一定时间内的真空压力下降值不能超过阈值，避免加工过程中突然失压导致板件移位报废。

　　设计时还考虑了日常维护的便利性，台面的吸附层可以单独拆卸更换，当长期使用后吸附孔被加工碎屑堵塞时，不需要拆解整个工作台框架，只需要拆下表层吸附板就可以进行清理或者更换，降低维护的时间成本。边框上的固定孔位采用长圆孔设计，安装时可以在小范围内调整工作台的位置，方便和设备主轴的坐标原点对齐，不需要反复扩孔调整安装位置。整个工作台的厚度尺寸经过优化，在保证结构刚性、内部气路布置空间的前提下，尽可能降低台面的整体高度，减少设备Z轴的无效行程，提升加工时的主轴刚性。

　　在PCB样板加工车间里，这类尺寸的真空工作台适配的数控设备大多是小型精雕机、PCB钻孔机，设备的工作台面承重有限，所以设计时在保证结构强度的基础上，框架部分选用轻量化的高强度铝合金材质，降低工作台的整体自重，不会超出设备工作台的承重上限，同时铝合金材质的热膨胀系数和FR4板材接近，加工过程中主轴切削产生的温度传导到台面上时，不会因为材质热膨胀系数差异过大导致板件出现附加形变。气路的流道设计做了圆滑过渡处理，减少气路内的气流阻力，提升真空吸附的响应速度，当开启真空后，短时间内就能达到额定吸附压力，不需要长时间等待真空度建立，提升上下料的工序效率。
