带滚轮摆杆式微动限位开关结构设计

　　这类带滚轮摆杆的微动限位器件，在轻工自动化生产线、小型机电设备、家电内控结构里的出镜率极高，不像大型行程开关那样占安装空间，触发力度轻、行程冗余小，刚好适配那些对安装位置、触发反馈精度有要求的紧凑工位。日常设备运行里，它主要承担位置到位检测、行程边界限位、机构动作触发的作用，比如小型直线滑台的两端极限位置防护、翻盖类结构的开合状态检测、自动送料机构的料位到位触发，都能看到这类结构的应用，相比无摆杆的直动式微动开关，带滚轮的结构能把滑动摩擦转换成滚动摩擦，长期往复触发时不会刮蹭运动件表面，也能降低触发过程的卡滞概率。

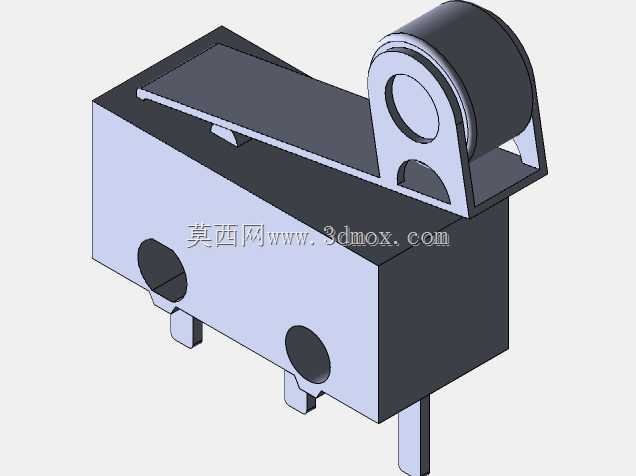

　　从结构设计逻辑来看，整个器件分为基座、触发摆杆、滚轮组件、内置触点模组、插装引脚几个核心部分。基座采用耐高温的绝缘工程材质，一方面给内部触点结构提供稳定的支撑防护，隔绝外部粉尘、少量溅液对触点的侵蚀，另一方面预留的安装孔位能适配不同的固定场景，不管是PCB板直插焊接，还是通过螺丝固定在设备机架上，都能找到对应的安装基准。摆杆部分采用冲压金属件一体弯折成型，和基座内部的触发拨片联动，摆杆末端的滚轮采用耐磨低摩擦的材质，金属销轴贯穿滚轮和摆杆端部的安装孔，滚轮转动间隙控制在合理范围，既不会因为间隙过大出现摆动旷量，也不会因为间隙过小导致滚轮卡滞无法转动，当运动件触碰滚轮时，摆杆绕转轴下压，达到预设触发行程后，内部触点快速完成通断切换，响应速度快，不会出现触点缓慢贴合导致的拉弧烧蚀问题。

　　安装边界上，这类器件的整体外形尺寸紧凑，横向宽度、纵向高度都控制在厘米级，插装引脚的间距符合常规PCB板的孔位设计规范，引脚伸出长度兼顾焊接强度和板后空间占用，不会因为引脚过长导致板后布线干涉。摆杆的初始角度、滚轮的突出高度经过反复校核，在未触发状态下，滚轮最高点和安装基准面的高度差预留了足够的触发行程，同时不会因为突出过多导致运动件过冲时撞坏摆杆结构；触发后的下压行程设置了机械硬限位，当摆杆下压到极限位置时，基座上的限位凸台会顶住摆杆，避免外力过大导致内部弹片过度形变失效。

　　实际选型适配时，需要结合运动件的运动速度、触发频率、安装空间来确认参数，比如高速往复运动的工位，要优先确认滚轮的耐磨性能和摆杆的回位弹力，避免长期高频动作后出现回位滞后、触发不灵敏的问题；如果是在有少量油污、粉尘的工况下使用，基座的密封结构要能满足基础的防护要求，避免杂质进入基座内部卡滞触点结构。建模过程中，各个运动部件的间隙配合是重点，比如滚轮和销轴的配合公差、摆杆和基座转轴的配合公差，都要按照实际装配要求设置合理的间隙值，既保证运动顺畅，又不会出现过大的旷量影响触发精度；内置的弹片触点部分虽然封装在基座内部，但建模时也要预留出弹片的形变空间，避免装配后出现弹片卡滞无法复位的问题。另外，引脚的位置度公差也要严格控制，保证批量生产时能顺利插入PCB安装孔，不会出现个别引脚偏位导致无法插装的问题。这类小型开关虽然结构不算复杂，但每个尺寸细节都会直接影响实际使用的可靠性，小到滚轮的圆角处理，大到基座的安装孔位间距，都需要结合实际装配和使用场景反复调整，才能保证长期往复动作下的性能稳定。
