带锁扣翻盖式金属储物工具箱结构设计

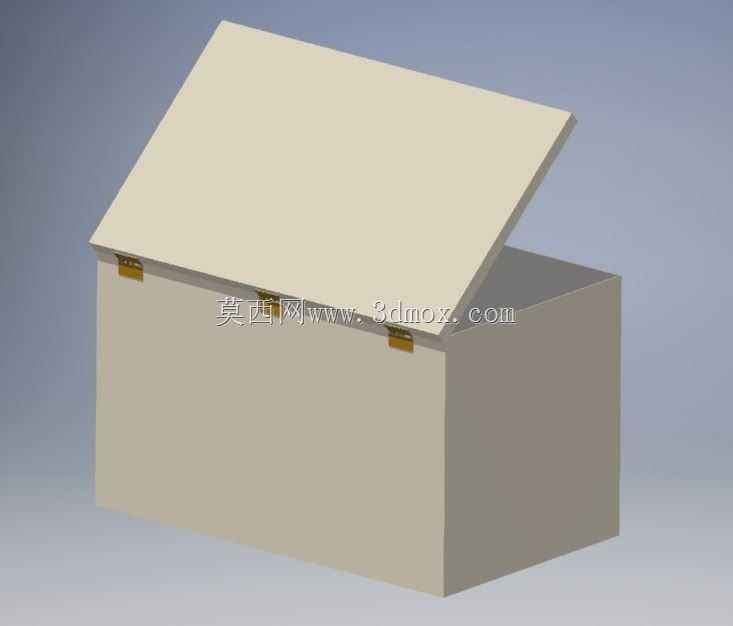

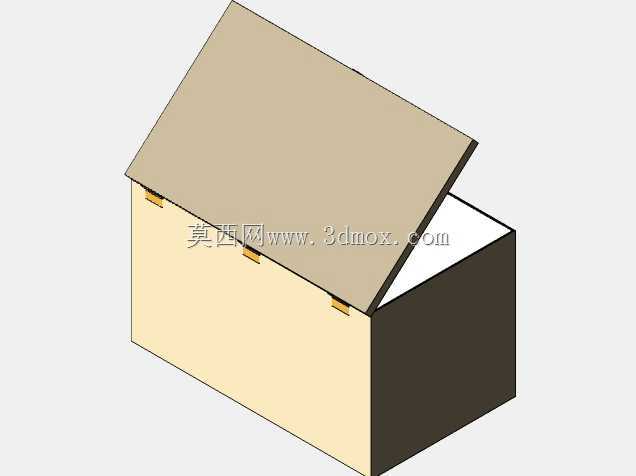

　　这款翻盖带锁的箱体结构，在车间工位、户外维修作业、设备运维随车配套场景中都有很高的适配性，核心作用是为手动工具、小型测量量具、易耗维修配件提供独立封闭的收纳空间，避免零散工具在转运过程中磕碰掉落，也能减少车间粉尘、切削液飞溅对精密量具的侵蚀。从结构设计逻辑来看，箱体采用直壁矩形腔体设计，内部无额外分隔筋，最大化利用内部储物容积，可兼容不同长度的扳手、螺丝刀组套，也能放置盒装螺丝批头、生料带、绝缘胶带等零散耗材，不会因为固定分隔限制储物灵活性。箱盖与箱体后侧采用内嵌式铰链连接，铰链转轴隐藏在箱体后壁内侧，不会突出箱体外部，既避免转运过程中铰链被外力磕碰变形，也能让箱盖开启角度维持在100度左右的稳定区间，

　　开启后不会因为重心后翻导致箱体倾倒，取放工具时无需额外扶持箱盖。箱体正面设置的旋转式锁扣，采用偏心压紧结构，锁止时箱盖边缘的橡胶密封条会被均匀压合在箱体上口端面，实现基础的防尘防泼溅效果，即便在雨天户外临时作业，也能避免雨水渗入箱内打湿纸质记录单据或易锈工具。设计时特意将箱体所有外部棱边做了R3的圆角过渡，没有尖锐的直角边，避免作业人员搬运时剐蹭划伤，也能减少箱体边角受撞击时的应力集中，降低磕碰变形的概率。箱体的壁厚根据常用承重需求做了匹配，侧壁采用1.2mm厚度的冷轧钢板弯折成型，底板厚度增加到1.5mm，底部设置四个凸起的垫脚，放置时底板不会直接接触地面，既能避免地面潮气直接腐蚀底板，

　　也能在堆叠放置时让上层箱体的垫脚卡入下层箱盖的定位凹槽，提升堆叠稳定性，适配车间工具柜分层存放、皮卡车后斗堆叠转运的使用需求。箱盖内侧没有设置额外的网兜或小隔层，避免小零件从隔层缝隙掉落至主腔体，也减少了额外配件带来的故障点，整体结构更耐粗暴搬运的使用场景。锁扣的旋转手柄做了圆弧收边，冬季戴劳保手套操作时也能顺利旋开或锁止，不会出现卡手套、硌手的问题。箱体的整体外形尺寸控制在常规手动工具组套的适配区间，长度方向预留了足够空间放置400mm活动扳手、300mm钢直尺这类长型工具，宽度方向可并排放下两个常用的套筒组套盒，高度方向能容纳大号钢丝钳、尖嘴钳等立式放置的工具，内部净空尺寸经过反复校核，不会出现常用工具放不进去的空间浪费问题。

　　安装边界方面，这款箱体不需要额外的固定安装结构，可独立放置在工位台面、工具车层板、车辆后备箱内，若需要做固定式安装，可通过底部预留的四个沉头孔位，用螺栓将箱体固定在维修作业车的侧边支架上，沉头孔隐藏在垫脚内侧，固定螺栓不会突出底板表面，不会刮伤放置在箱底的工具表面。箱体的合页转轴采用间隙配合设计，长期反复开启不会出现卡滞，即便有少量粉尘进入转轴缝隙，也能通过日常开合的震动自然排出，不需要定期加注润滑油维护，适配车间多尘的使用环境。锁扣的锁止位置设置了防松脱结构，即便箱体在转运过程中受到颠簸震动，锁扣也不会自行弹开，避免工具散落丢失。箱盖闭合后与箱体的配合间隙控制在1mm以内，既保证开合顺畅，也不会因为间隙过大导致粉尘大量进入。
