1000mm带宽输送机500直径驱动滚筒结构

　　在散料输送、成件物料转运的各类工业场景中，带式输送机的驱动端部件直接决定了整条输送线的负载能力与运行稳定性，本次涉及的驱动皮带轮（即驱动滚筒）适配1000mm带宽的带式输送设备，辊面直径为500mm，是整线动力传递的核心执行部件。从实际工况适配来看，这类直径的驱动滚筒通常应用在中等负载的输送场景，比如矿山地面转运站的原煤输送、建材行业的砂石骨料短距离转运、仓储物流的成件包材输送线，以及粮食加工行业的散粮输送工段，既可以满足平皮带的摩擦传动需求，也能适配人字形花纹带的大倾角输送工况，辊面的圆柱度公差控制在合理区间，避免皮带运行过程中出现跑偏、打滑的问题。

　　从结构设计逻辑来看，该驱动滚筒采用了通轴式装配结构，轴端伸出段匹配标准轴承座的安装尺寸，两端的轴承选型考虑了径向载荷与少量轴向窜动的补偿需求，轴承端设置了密封结构，能够阻挡输送场景中的粉尘、水汽进入轴承滚道，延长维护周期。辊筒主体采用卷制焊接结构，筒壁厚度根据常规输送负载做了匹配设计，既保证足够的刚性避免满载时筒壁变形，也不会过度增加整体重量造成驱动端的额外负载。轴与筒壁之间的辐板连接采用对称焊接结构，焊接后做整体动平衡校正，保证滚筒在额定转速下运行无明显振动，降低轴承与机架的疲劳损耗。

　　从安装边界来看，该滚筒的轴端安装尺寸、两端轴承座的中心距完全适配1000mm带宽输送机的机架安装位，安装时无需对机架做额外的切割或焊接改造，轴端的键槽尺寸匹配标准联轴器的连接要求，能够直接与减速电机的输出端对接，也可以根据现场布局加装链轮、皮带轮做二次动力传递。滚筒的包胶预留结构可以根据使用场景选择加装橡胶覆面，在潮湿、泥泞的输送场景下增大辊面与皮带的摩擦系数，减少传动打滑的概率，而在干燥洁净的室内物流输送场景中，也可以直接使用钢面辊筒降低采购成本。

　　在实际设备选型过程中，500mm直径的驱动滚筒匹配的皮带线速度通常在1.25m/s到2.5m/s区间，适配的驱动电机功率范围覆盖7.5kW到22kW，能够满足每小时100吨到300吨的散料输送能力，或是单包重量50kg以下成件物料的连续输送。设计过程中对轴的受力做了完整的校核，考虑了皮带张紧产生的径向载荷、满载启动时的扭矩冲击，轴的材质选用常规的45号钢调质处理，关键配合面做磨削加工，保证装配精度。两端的轴承座采用剖分式结构设计，日常维护时无需拆卸滚筒与皮带，仅需打开轴承座上盖即可完成润滑脂补充或是轴承更换，大幅降低现场运维的工作量。

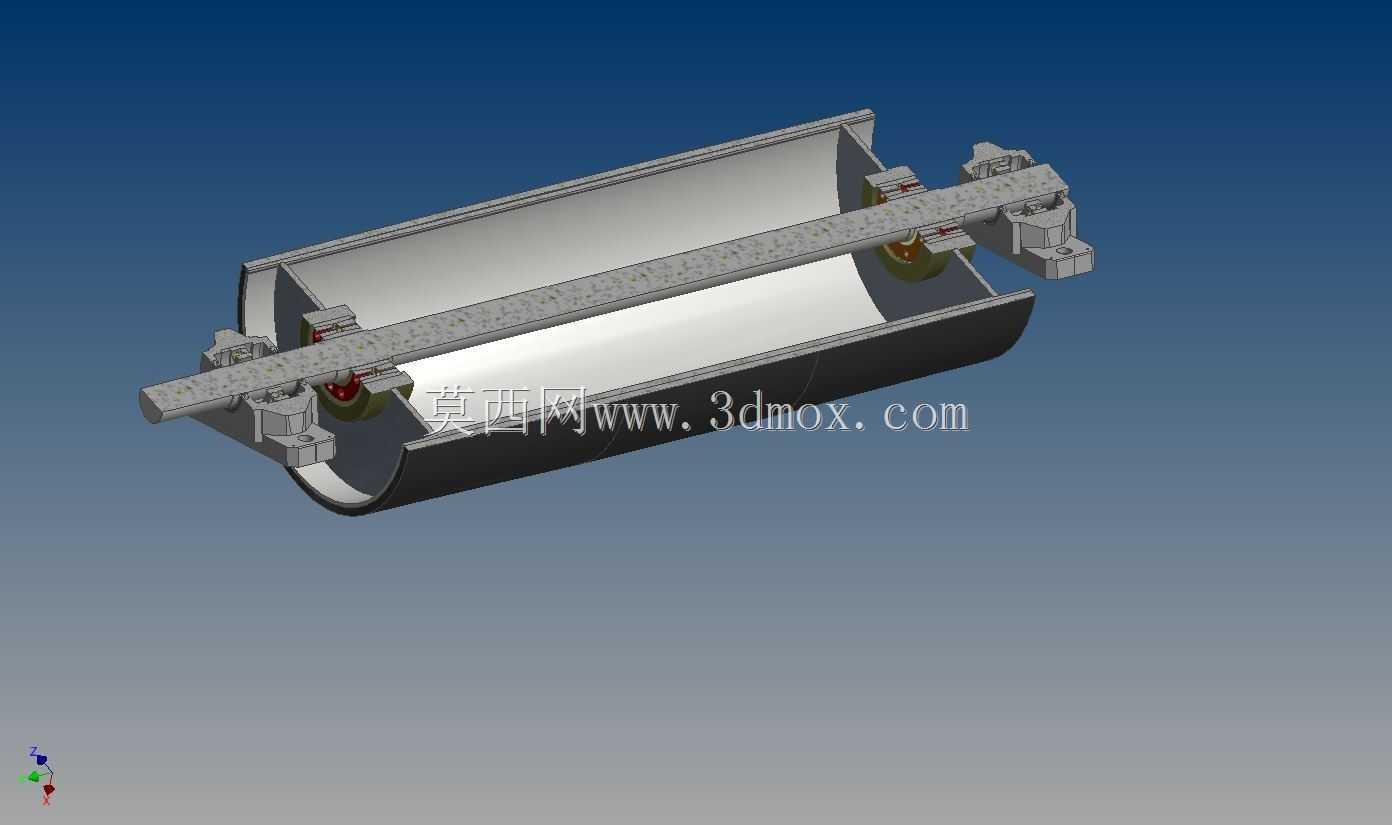

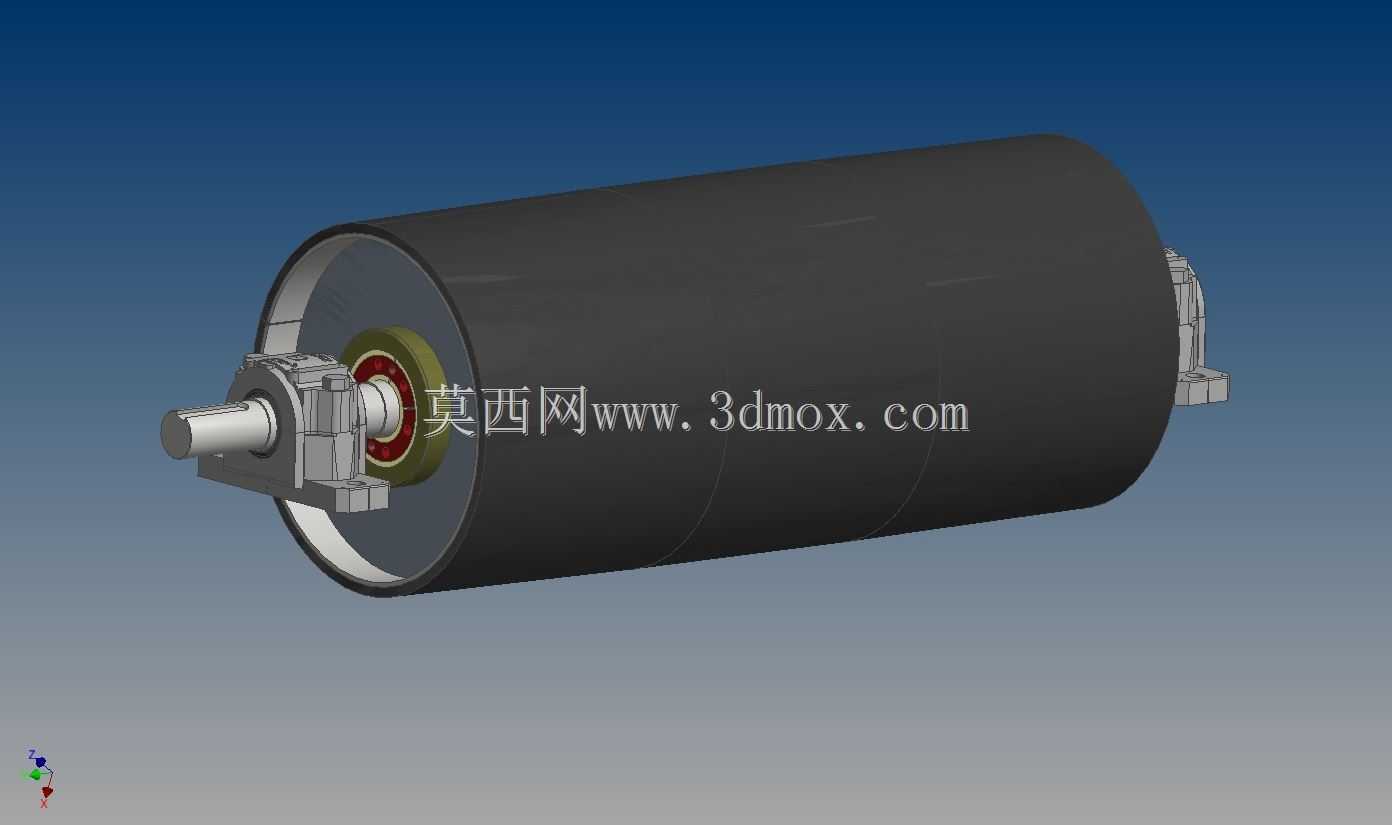

　　从三维建模的细节来看，模型完整还原了滚筒的所有装配关系，包括轴肩定位尺寸、轴承的装配位置、密封件的安装槽、端盖的固定螺栓孔位，以及轴端的键槽、倒角等工艺细节，所有配合尺寸都遵循机械设计手册的公差要求，能够直接用于虚拟装配校验，检查驱动端与机架、护罩、清扫器等周边部件的干涉情况，也可以基于该模型快速生成工程图纸用于生产加工。在输送线的布局设计阶段，这类参数化的驱动滚筒模型能够帮助设计人员快速完成整线的三维布局，核对安装空间，避免现场安装时出现尺寸不匹配的问题。针对不同的使用场景，该滚筒结构也可以做快速的参数调整，比如加长辊面长度适配更宽的皮带，或是增大轴径适配更大的负载扭矩，核心的装配逻辑保持一致，能够大幅缩短同类型部件的设计周期。
