带锯齿锚固结构的抹布地脚螺栓

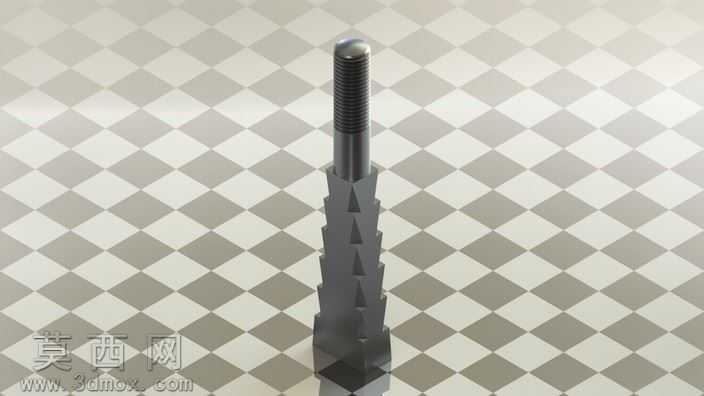

本模型为带特殊锯齿锚固结构的抹布地脚螺栓，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械紧固件的设计规范，完整还原了该类螺栓的全部结构细节。模型整体分为上部螺纹段与下部锚固段两个核心部分，上部螺纹段采用标准公制螺纹建模，通过螺旋线扫描切除的方式生成精准的螺纹牙型，牙距、牙型角均符合普通螺纹的国标参数要求，螺纹末端做了圆滑的球面收头处理，避免安装过程中出现刮蹭、卡滞的问题，也能提升安装时的导入顺畅度。下部锚固段采用了阶梯式锯齿结构设计，建模时通过线性阵列配合拉伸切除的方式，生成多组朝向一致的倒三角锯齿凸起，每一级锯齿的尺寸沿杆身向下逐步递增，形成上窄下宽的阶梯形态，这种结构能够在螺栓埋入混凝土基础后，与浇筑材料形成极强的机械咬合力，大幅提升螺栓的抗拔性能，避免设备运行过程中出现地脚松动、移位的问题。渲染阶段采用了金属哑光材质模拟螺栓的发黑处理表面效果，通过调整材质的粗糙度、金属度参数，还原了高强度钢材经表面处理后的细腻质感，背景采用渐变浅灰环境配合柔和的打光方案，通过主光源、辅助光源与轮廓光的搭配，清晰凸显出螺纹段的牙型细节与锚固段的锯齿结构层次，让模型的结构特征一目了然。设计思路上，该款地脚螺栓针对常规直杆地脚螺栓锚固力不足的问题进行优化，通过阶梯锯齿结构替代传统的弯钩、锚板结构，在保证足够锚固强度的同时，减少了螺栓埋入基础所需的深度，降低了基础施工的材料成本与施工难度，适用于各类轻型工业设备、机架的地脚固定场景，模型的所有特征均保留完整参数，可根据实际使用需求调整螺栓总长、螺纹规格、锯齿级数与尺寸，快速生成适配不同安装要求的衍生型号，能够直接用于装配验证、工程出图、施工模拟等后续工作环节。
