60吨级重型平板半挂车车架结构设计

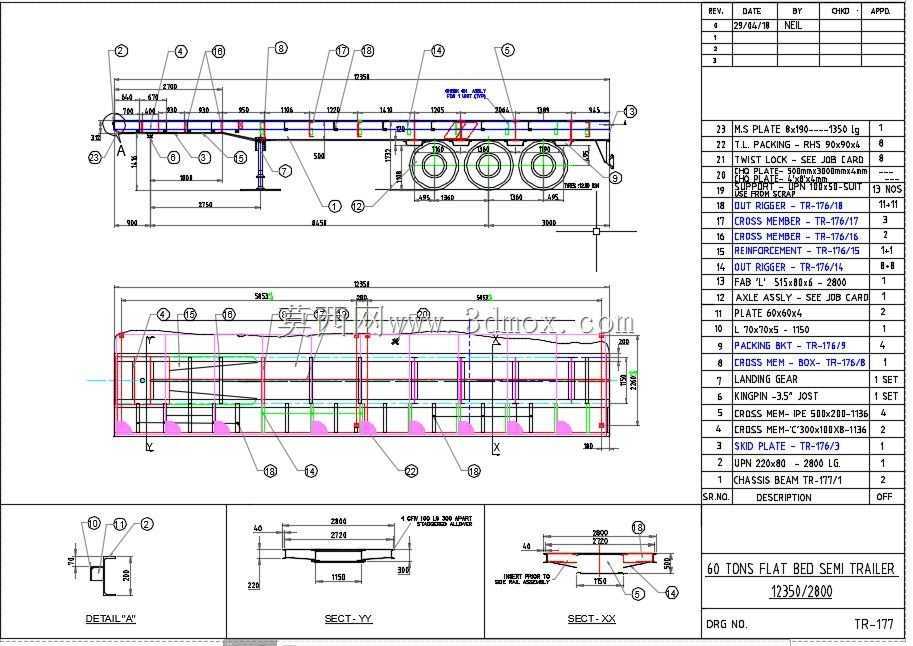

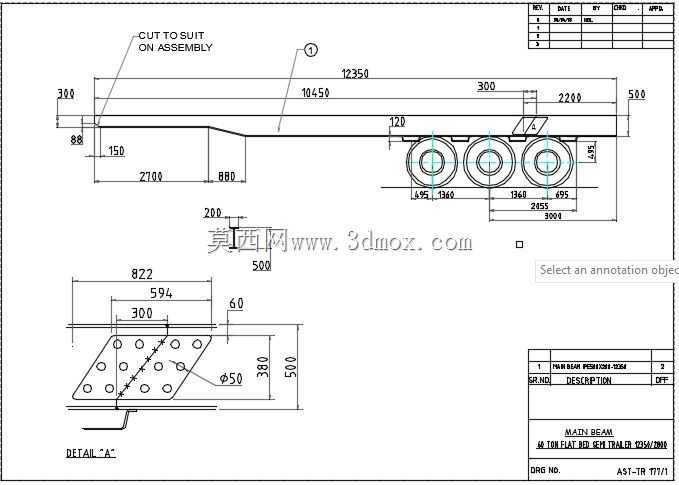

　　在大宗重型货物长途干线运输、工程设备转场、工业大件物流场景中，平板半挂车是公路货运领域承载重载物资的核心装备，本次呈现的60吨级平板拖车车架结构，针对重载工况下的受力特性做了全维度的结构适配。不同于普通栏板挂车的结构逻辑，平板半挂车的车架是整车载荷的核心承载体，所有上部货物的静载荷、行驶过程中的动载荷、转弯侧倾带来的偏载、制动时的纵向冲击，都需要通过车架结构传递到悬架与车桥，最终作用于路面。从结构布局来看，该车架采用了变截面纵梁设计，在牵引销区域的鹅颈位置做了高度过渡，既满足了与牵引车鞍座连接的安装高度要求，也平衡了车架前部的抗扭刚度与后部载货平面的平整度要求，载货区域的主纵梁采用贯通式设计，全程贯穿车架尾部，

　　避免了分段拼接带来的应力集中隐患。纵梁之间的横梁采用了不等距排布逻辑，在车桥安装位置、牵引销受力位置、尾部装卸货受力集中区域加密了横梁排布，同时在横梁与纵梁的连接位置设置了加强贴板，分散焊接位置的应力，避免长期重载下焊缝开裂。车架的悬架安装位置做了局部加强，匹配三轴悬架的安装点位，每一组车桥对应的悬架支座都与纵梁腹板、下翼面做了三面围焊结构，同时在支座内侧增加了斜向加强撑，将车桥传递的路面冲击快速分散到相邻的横梁结构上，避免局部载荷过大导致纵梁变形。车架前部的牵引销连接区域，采用了双层腹板加厚设计，牵引销座板采用厚钢板整体切割成型，与上下翼面、两侧腹板形成封闭箱型结构，能够承受起步、制动、转向时鞍座传递的多向复合载荷，

　　避免牵引部位出现撕裂变形。车架两侧设置了边梁结构，既作为载货平面的侧边限位，也为侧防护、绳钩、工具箱等附属部件提供安装基础，边梁采用了折弯成型的槽钢结构，与每一道横梁端部做刚性连接，提升了车架整体的抗扭性能。在车架尾部设置了斜坡过渡的尾梁结构，既满足了装卸货时叉车或者轮式设备自行上下的通行需求，也在尾梁位置预留了后防护、尾灯、牌照架的安装点位，符合道路行驶的安全规范要求。从尺寸边界来看，该车架的载货平面保持水平，整体宽度符合公路货运车辆的外廓尺寸限值，三轴排布的轴距设置兼顾了轴荷分配的均匀性，避免单轴载荷超限，鹅颈部分的弯折角度经过匹配校核，保证在牵引车转向、上下坡道时，车架与牵引车尾部不会发生运动干涉。

　　车架的所有承载构件都采用了低合金高强度钢材，在保证结构强度的前提下尽可能降低自重，提升整车的载重利用系数。在细节设计上，车架上平面预留了标准的集装箱转锁安装点位，既可以运输散堆装的大件钢材、工程构件，也可以直接固定标准集装箱，实现多场景的运输适配；车架腹板位置预留了管线固定的卡扣安装孔，方便制动管路、电气线路的规整布置，避免行驶过程中管线晃动磨损。不同于轻型挂车的结构设计，60吨级的重载平板车架在设计时充分考虑了长期满载工况下的疲劳寿命，所有受力方向变化频繁的位置都避免了直角尖角结构，采用圆弧过渡减少应力集中系数，焊接位置都做了连续满焊处理，关键承力焊缝要求达到二级以上焊接标准，保证结构的长期可靠性。在实际使用场景中，这类平板拖车可以适配工程机械转运、钢材运输、预制构件运输、大型工业设备转场等多种重载作业需求，车架的平整载货平面可以灵活固定不同外形尺寸的货物，不会受到栏板、厢体的结构限制，对于异形大件的运输适配性远高于其他类型的货运挂车。
