车辆运输承载装置结构设计图纸

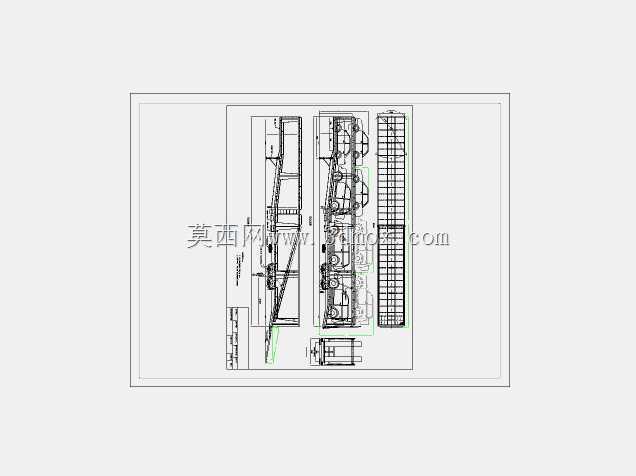

　　在商用车转运、厂区车辆驳运、商品车短距离倒运的作业场景中，这类承载装置是衔接不同运输环节的核心工装，区别于通用货运平板，其结构设计完全围绕乘用车辆、小型工程车辆的承载约束展开，从图纸的多视图布局能看出，设计阶段优先考虑了不同轴距车型的适配性，主承载面的框架采用分段式纵梁布局，纵梁间距预留了车辆轮胎的通行空间，避免承载时轮胎与框架结构发生硬干涉。

　　从侧视图的结构标注逻辑来看，装置的爬坡道角度经过反复校核，没有采用过大的倾角设计，主要是考虑低底盘乘用车通过时不会剐蹭前唇与后包围，坡道与主承载面的衔接位置做了圆弧过渡处理，过渡段的曲率半径匹配常规家用轿车的接近角、离去角参数，不需要额外加装辅助垫块就能完成多数车型的上下装载。主承载面的轮挡位置没有做固定式设计，预留了多组安装孔位，可根据待运车辆的轴距调整轮挡的固定位置，适配从A0级小车到中型皮卡的不同轮距、轴距车型，单台装置可同时承载两台标准轴距乘用车，空间利用率比常规平板高出近四成。

　　结构强度层面，主纵梁采用变截面设计，在承载轮胎的集中受力区域做了局部加厚，非受力区域则通过减重孔优化整体自重，避免装置自身过重导致转运时的载荷浪费。侧面的防护栏采用可翻转结构，车辆上下装载时可将防护栏放倒至与坡道齐平，拓展通行宽度，装载完成后翻起锁定，防止车辆在转运过程中发生侧滑偏移。装置的连接端预留了与牵引车头的标准对接接口，接口尺寸匹配通用货运牵引销的规格，不需要改装牵引设备就能直接挂接使用，安装边界完全符合道路货运车辆的外廓尺寸限值，整备宽度控制在2.5米以内，长度根据承载车型组合可覆盖12米到13.7米的常规半挂尺寸区间，满足干线车辆运输的上路要求。

　　从俯视图的布局能看到，承载面表面预留了绑带固定挂点，挂点沿纵梁两侧等距分布，间距控制在1米左右，车辆停放到位后可通过绑带穿过挂点固定轮胎与底盘锚点，即使在急刹、颠簸路面行驶时也能保证车辆固定牢靠，不会发生位移。设计阶段还考虑了长期户外作业的防腐需求，所有钢结构件的连接位置都预留了电泳涂装的工艺间隙，避免拼接缝隙出现积液锈蚀的问题，铰接位置的销轴采用耐磨材质，不需要频繁加注润滑脂就能保证长期翻转操作的顺畅性。

　　这类承载装置的设计没有追求冗余的复杂功能，所有结构都围绕车辆转运的实际需求展开，没有多余的装饰性结构，每一处梁体的走向、每一个安装孔的位置都对应实际作业中的痛点：比如爬坡道的表面做了防滑齿结构，雨天作业时车辆上下不会出现轮胎打滑；轮挡的高度控制在15厘米，刚好卡住乘用车轮胎的胎壁位置，不会过高损伤轮毂，也不会过低失去挡止作用；侧面的标识安装位预留了反光标识的粘贴区域，符合道路行驶的安全标识要求，不需要后期额外打孔安装。

　　在厂区内部驳运的场景下，该装置还可适配厂区内的牵引拖车，去掉公路行驶所需的制动气路接口后，可作为厂区内部车辆转运的专用载具，主承载面的离地高度控制在0.9米左右，与厂区装卸平台的高度齐平，部分无法启动的故障车辆可通过平台直接推上承载面，不需要额外的举升设备辅助。针对新能源车型的转运需求，承载面还预留了绝缘垫的安装槽位，铺设绝缘垫后可安全转运动力电池故障的车辆，避免运输过程中出现漏电风险。整个结构的拆解维护也十分便捷，所有易损件比如坡道铰接衬套、轮挡橡胶缓冲块都采用标准件，出现磨损后可直接更换通用配件，不需要定制加工，大幅降低了后期的维护成本。
