矿山破碎作业用弧形齿面破碎锤结构

　　在矿山粗碎、建材原料破碎、固废拆解破碎的一线作业场景里，破碎锤作为直接接触物料的核心执行部件，其结构设计直接决定了破碎效率、易损件更换周期与整机作业的稳定性。这款弧形齿面破碎锤的结构设计，完全围绕高冲击、强磨损的作业工况展开，没有冗余的装饰性结构，每一处几何特征都服务于实际破碎作业的受力需求。

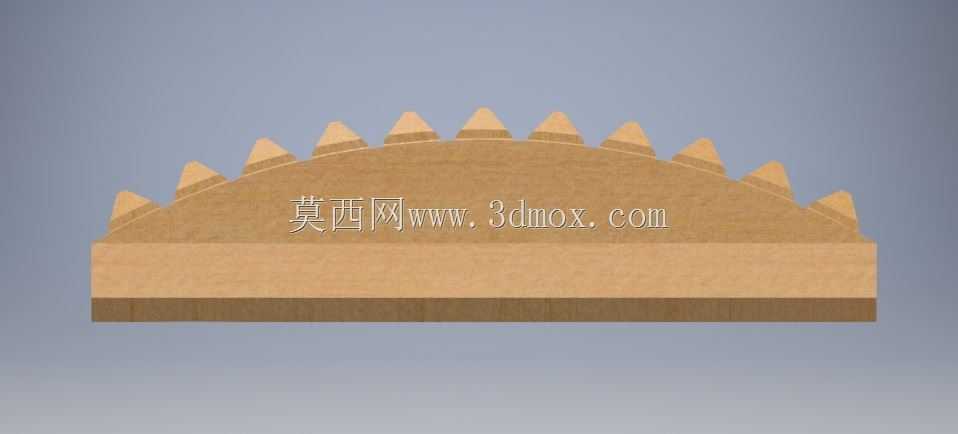

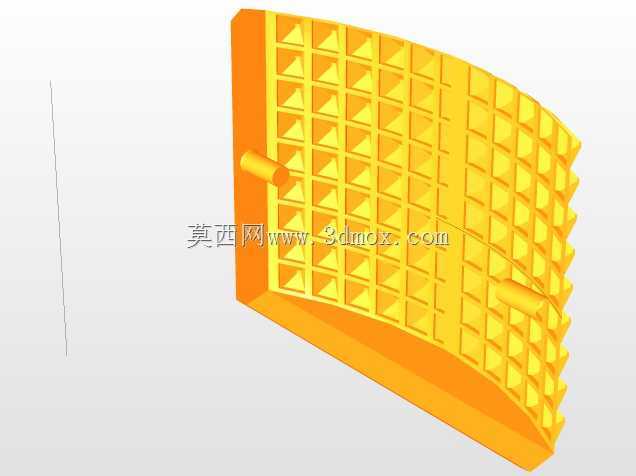

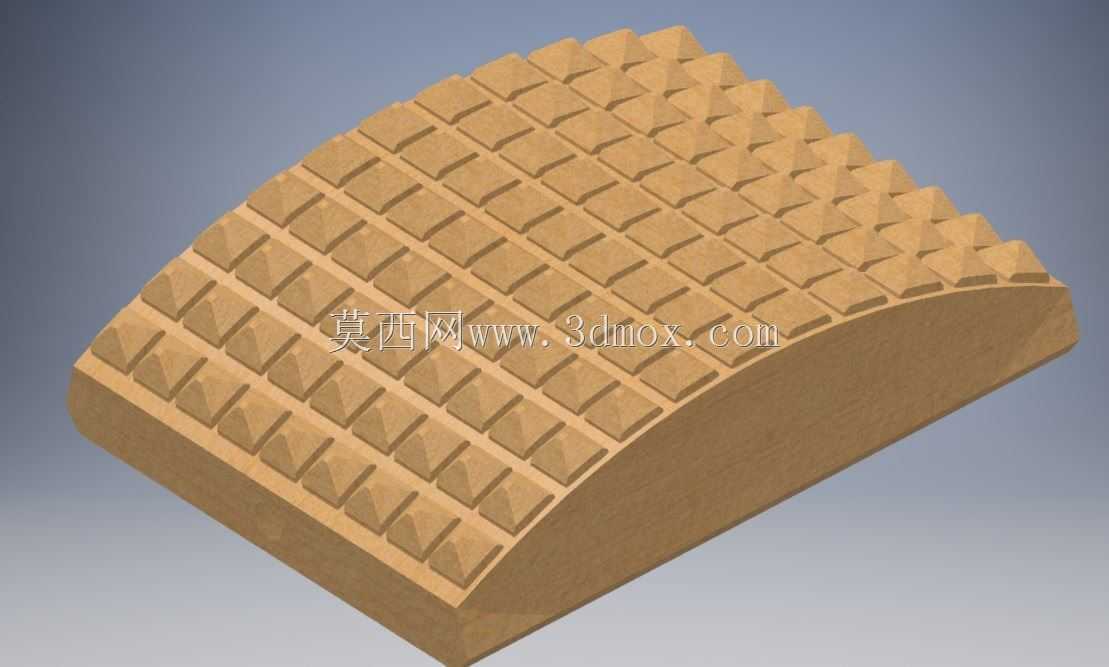

　　从工作面的设计逻辑来看，整个破碎作业面采用外凸弧形轮廓，区别于传统平面破碎锤的直面接触形式，弧形面在接触大块待破碎物料时，能够形成多点楔入的受力状态，避免大块物料在锤面发生打滑空打。作业面上阵列排布的金字塔形破碎齿，每个齿的锥角经过反复校核，既保证齿尖能够顺利楔入岩石、混凝土块等物料的原生裂隙，又避免锥角过小导致齿尖在高频冲击下发生崩裂。齿与齿之间预留的排料间隙，能够让破碎后达到粒度要求的物料快速从齿缝间排出，减少过粉碎现象的同时，避免细料在锤面堆积形成料垫，缓冲后续冲击能量。

　　基体部分的结构设计充分考虑了安装适配性与受力传递路径，基体背部为平整安装面，能够与破碎锤主机的锤架安装位完全贴合，安装面的连接孔位按照主流破碎主机的安装边界设计，孔位周边做了局部加厚处理，抵消冲击载荷下连接位置的应力集中，避免长期作业后安装孔出现开裂、变形。基体的弧形过渡区域采用大圆角平滑衔接，没有尖锐的应力集中棱角，冲击载荷从工作面齿根传递到基体时，能够沿着弧形轮廓均匀分散到整个安装接触面，不会在局部形成应力峰值。

　　从实际作业的功能特性来看，这种阵列齿结构的破碎锤在面对硬度较高的花岗岩、玄武岩，或是含钢筋的建筑废弃混凝土块时，齿尖能够优先刺破物料表面的硬化层，相邻齿之间形成的剪切力能够快速撕裂物料内部的结合面，相比平面光面锤，破碎相同体积物料的冲击次数能够降低三成左右。同时，单个齿的磨损不会影响整个锤面的作业性能，当局部齿磨损到极限后，仍可通过堆焊修复齿形，延长整个部件的使用寿命，降低一线作业的易损件消耗成本。

　　设计过程中针对安装边界做了明确的尺寸约束，整个破碎锤的安装孔中心距、基体厚度、工作面弧度半径都匹配对应型号破碎主机的安装空间，安装时不需要对主机锤架做额外的切割、焊接改造，直接通过高强度螺栓即可完成固定，更换作业的时间能够控制在半小时以内，减少设备停机等待的时间。齿高的设计也充分考虑了作业中的磨损余量，正常工况下齿部的有效磨损高度能够满足连续作业一个维护周期的需求，不需要频繁停机检查磨损情况。

　　在受力校核层面，整个结构的三维建模过程中，针对不同冲击角度下的载荷做了模拟分析，齿根位置的圆角半径经过多轮优化，确保最大冲击载荷下齿根的应力值低于材料的许用疲劳强度，避免作业过程中出现断齿故障。基体的材质适配区域也做了区分，工作面齿部采用高耐磨材质，基体部分采用韧性较好的合金结构钢，两种材质的结合面采用冶金结合形式，避免冲击下耐磨层出现脱落、掉块的问题。

　　实际作业中，这种弧形齿面破碎锤尤其适合处理粒度分布不均的待破碎物料，大块物料接触弧形面高点时先被局部破碎，小块物料能够进入齿间缝隙被进一步破碎，不会出现大块物料卡滞在锤面与反击板之间的情况。排料间隙的尺寸设计也匹配破碎主机的出料粒度要求，不会因为间隙过大导致不合格的大块物料直接排出，也不会因为间隙过小造成物料堵塞，影响整个破碎腔的物料通过效率。
