多传动形式整合复合驱动机构设计

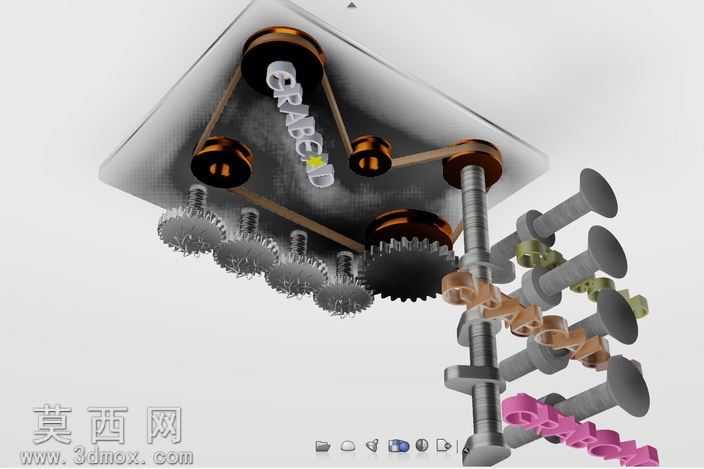

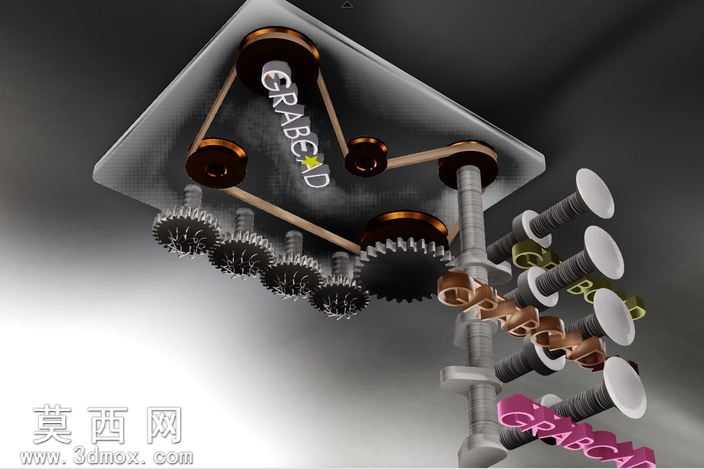

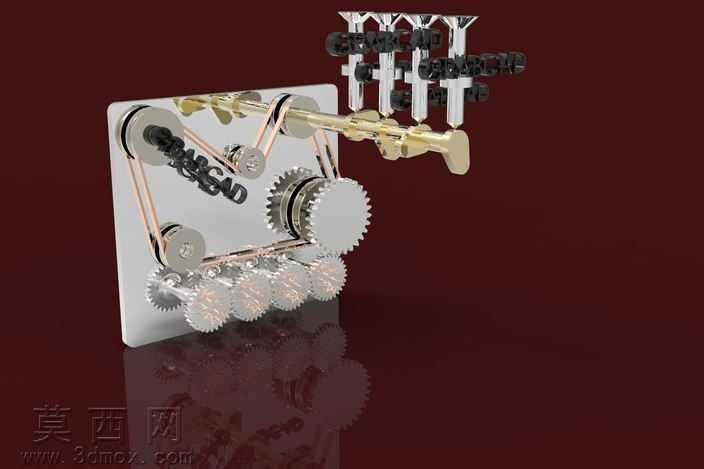

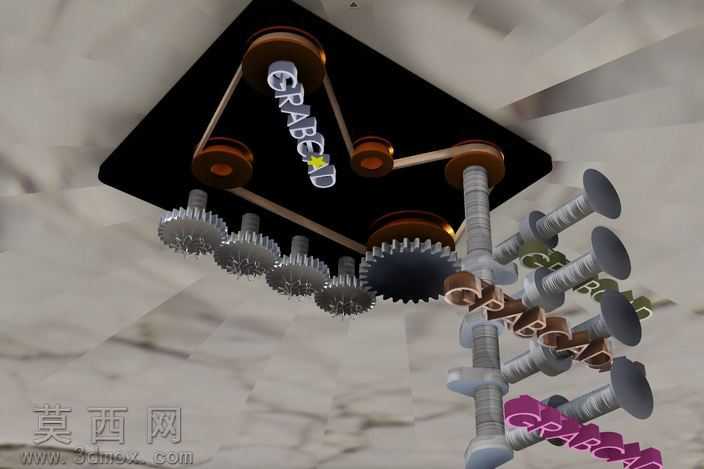

本作品为整合多种传动形式的复合驱动机构三维建模成果，建模阶段以SolidWorks为核心工具，先完成各传动单元的独立零件建模：针对齿轮零件，严格按照渐开线齿廓参数绘制齿形草图，通过拉伸、阵列特征完成直齿轮的实体构建，对齿根、齿顶的过渡圆角做精细化处理，避免后续装配出现干涉问题；针对凸轮零件，依据预设的运动轨迹曲线绘制凸轮轮廓，通过拉伸凸台完成基体建模，对凸轮工作曲面做曲率连续检查，保证从动件运动的平稳性；针对皮带传动单元，先完成带轮的轮槽、轮毂结构建模，再通过装配约束定位带轮相对位置，采用软件自带的皮带/链生成工具完成环形皮带的实体创建，自动匹配带轮的包角参数。装配阶段采用自下而上的装配逻辑，先搭建底部安装基板作为装配基准，依次将齿轮组、凸轮组件、皮带传动组件通过同轴、重合、距离等装配约束定位到基板对应位置，对所有传动副添加机械配合约束：齿轮副添加齿轮配合设定对应传动比，凸轮与从动件添加凸轮配合保证接触关系，皮带与带轮添加带配合模拟传动状态，完成整体装配后进行全局干涉检查，逐一调整零件间隙消除所有硬干涉，确保各运动部件无卡滞。渲染阶段对不同零件赋予差异化材质：金属传动零件赋予抛光钢材质，调整反射粗糙度模拟金属机加工质感；安装基板赋予哑光黑色工程塑料材质，皮带赋予黑色橡胶材质并添加细微纹理模拟橡胶表面质感；场景采用柔和的漫反射环境光，搭配定向补光突出零件的结构轮廓，渲染输出多角度效果图清晰展示机构的整体布局与零件细节。设计思路上打破单一种类传动的应用局限，将齿轮传动的精准传动比优势、凸轮传动的预设运动规律优势、皮带传动的缓冲吸振优势整合到同一驱动体系中，当驱动轮启动运转时，动力可通过不同传动路径同步传递至所有从动部件，实现单动力输入下多形式运动的同步输出，可作为机械原理教学演示模型，也可为复合传动系统的设计提供参考原型，建模过程中所有零件均保留完整参数化特征，可根据实际应用需求调整齿轮模数、凸轮轮廓曲线、带轮直径等参数，快速适配不同的传动比与运动行程要求。
