简易便携饮用塑料水瓶结构设计

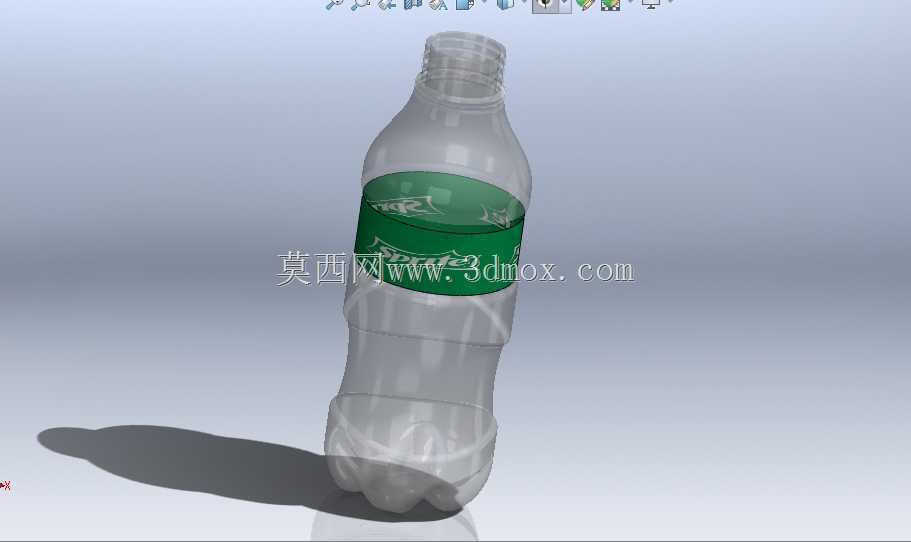

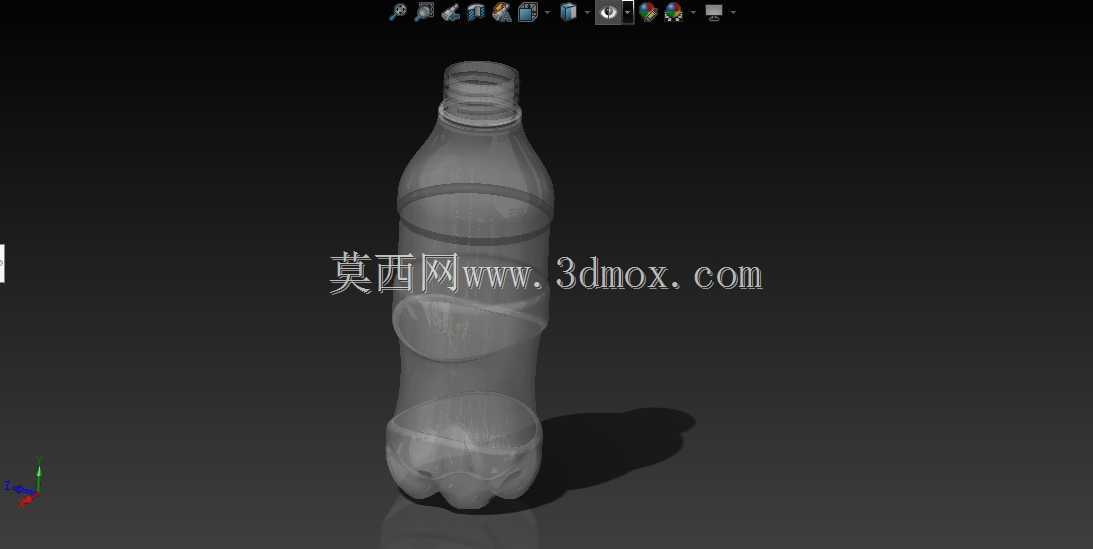

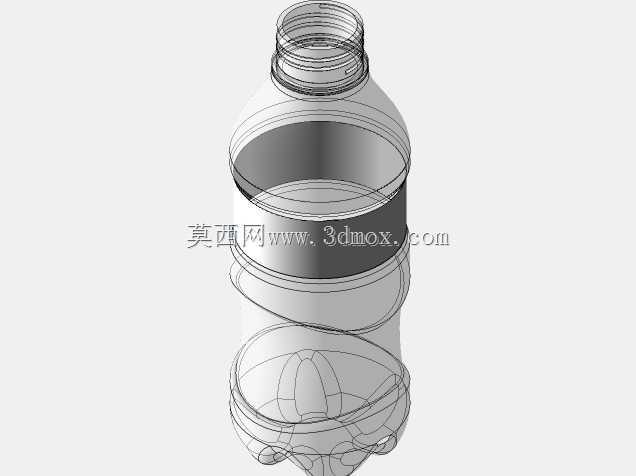

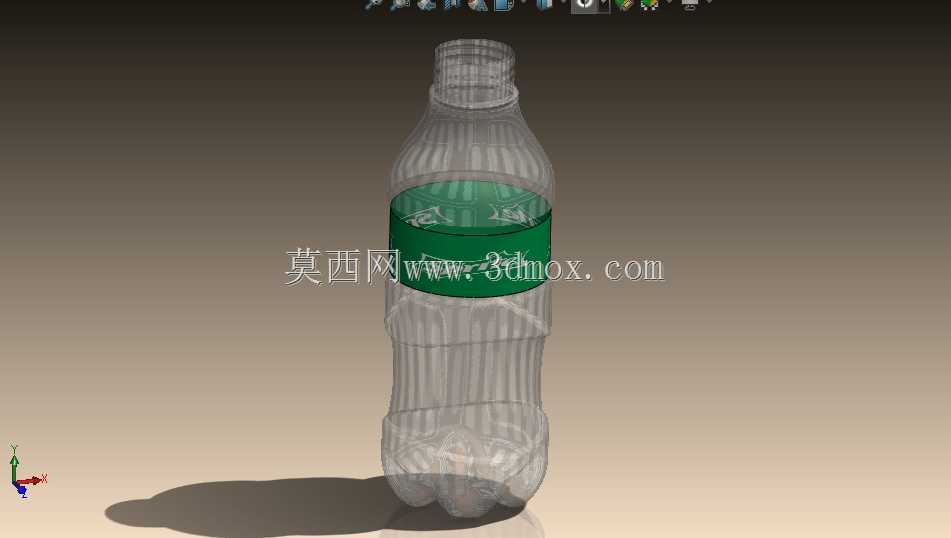

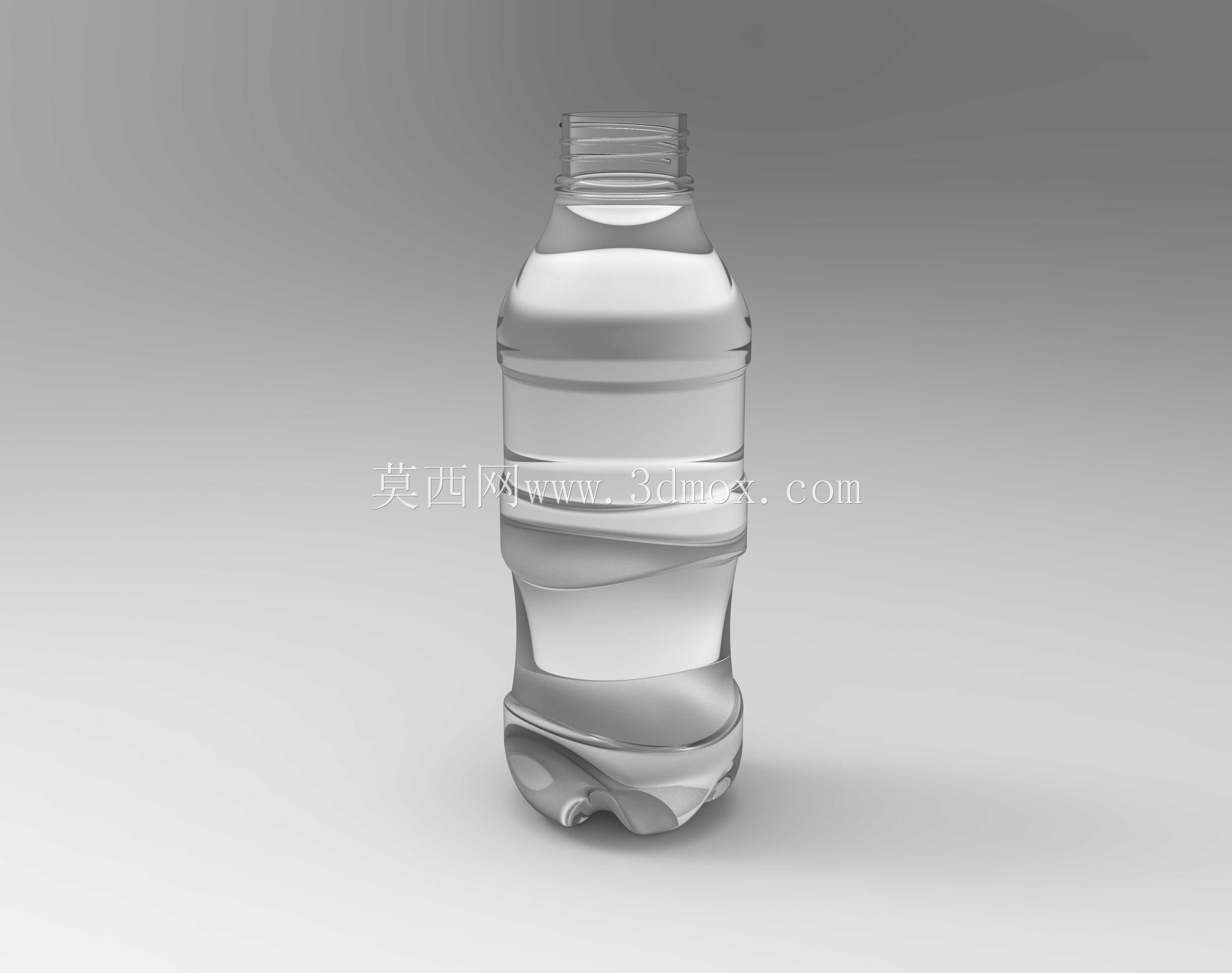

　　日常流通的瓶装饮用水容器，在快消品灌装生产线、终端零售场景、户外便携使用场景中都有极高的覆盖度，这款简易型塑料瓶的结构设计，完全围绕吹塑成型工艺、灌装兼容性、手持握持体验、堆叠运输稳定性几个核心工程需求展开。从结构细节来看，瓶身采用分段式环形加强筋设计，并非单纯的外观装饰，每一圈环筋的凸起高度控制在1.2mm，筋条圆角R2，既可以在瓶身壁厚控制在0.3mm的轻量化前提下，保证空瓶堆叠时的抗侧压能力，避免仓储堆码时出现瓶身凹陷变形，也能在灌装后充液承压时，抵消液体静压力带来的瓶身鼓胀问题，同时环筋形成的凹凸纹理，能提升手持时的摩擦力，即便瓶身附着冷凝水也不易打滑。瓶底采用经典的五瓣式内凹结构，内凹深度8mm，

　　每个瓣位的过渡圆角做了加大处理，一方面适配吹塑模具的脱模斜度要求，减少成型后瓶底的应力集中点，避免跌落时出现底部开裂，另一方面内凹结构可以让瓶身在灌装线上的输送轨道上稳定定位，配合星轮卡位时不会出现偏移，适配每分钟300瓶以上的高速灌装线节拍。瓶口采用标准的PCO1881螺纹接口，螺纹牙型为梯形，牙距3.5mm，配合常规的28mm口径防盗瓶盖，密封面的平面度控制在0.1mm以内，既能保证旋盖后的密封性能，避免运输过程中漏液，也能兼容市面上绝大多数瓶装水的旋盖头设备，不需要对现有灌装线的封盖机构做额外调整。瓶身的整体轮廓做了收腰处理，中部握持区域的直径比上下段小6mm，刚好适配成年人手掌握持的弧度，长时间手持也不会产生硌手的不适感。

　　从安装与适配边界来看，瓶身总高度230mm，最大瓶身直径65mm，完全适配常规的瓶装水外包装箱格尺寸，每箱12瓶或者24瓶的排布间隙控制在2mm，既不会因为间隙过大造成包装箱空间浪费，也不会因为间隙过小导致装箱时瓶身互相挤压变形。瓶身的重量控制在18g左右，采用PET材质吹塑成型，在满足GB10789饮料包装容器的抗跌落、密封性能要求的前提下，尽可能降低原材料消耗，适配快消品行业的成本控制需求。在结构设计阶段，还特意考虑了低温灌装与高温仓储的形变冗余，瓶身的环筋位置预留了0.5mm的形变余量，当瓶内液体因为温度变化出现体积膨胀时，环筋可以轻微舒展抵消压力，不会出现瓶身鼓胀导致的摆放不稳问题。另外瓶肩位置采用大圆弧过渡，

　　圆弧半径15mm，既可以避免吹塑成型时出现料厚不均的问题，也能在倾倒液体时形成稳定的水流，不会因为水流过急出现洒漏。这款塑料瓶的结构没有多余的复杂造型，所有曲面和结构特征都服务于实际使用与生产需求，没有为了外观增加不必要的工艺难度，吹塑成型时的模具分型面设置在瓶身对称中心位置，飞边余量控制在0.2mm以内，后续修边工序的工作量可以降到最低，适配大规模量产的工艺要求。在运输堆叠场景下，瓶底的五瓣结构刚好可以和下层瓶的瓶口位置形成嵌合，堆码三层时的整体偏移量不超过2mm，不会出现塌垛问题。手持区域的环筋间距设置为12mm，刚好和手指的握持间距匹配，抓握时手指可以自然卡在环筋间隙里，即便是单手持瓶跑步时也不易脱手。瓶口的螺纹起始位置做了导向倒角，旋盖时瓶盖可以顺畅对位，不需要刻意调整角度，适配自动旋盖设备的高速作业需求，减少生产线的卡瓶故障率。
