WIMA MKP2薄膜电容三维结构设计

　　在电力电子、工业控制、消费类电子的电路板开发环节，无源器件的三维建模精度直接影响PCB布局的可制造性，WIMA MKP2系列薄膜电容作为电路中常用的隔直、滤波、脉冲耦合元件，其三维模型的还原度直接决定结构设计阶段的干涉校验有效性。这类电容常被应用在开关电源输出滤波、音频信号耦合、工业驱动板的吸收回路中，相比电解电容具备更低的介质损耗、更优的高频特性与更长的工作寿命，在对可靠性要求较高的工控板卡、测量仪器电路中应用占比很高。

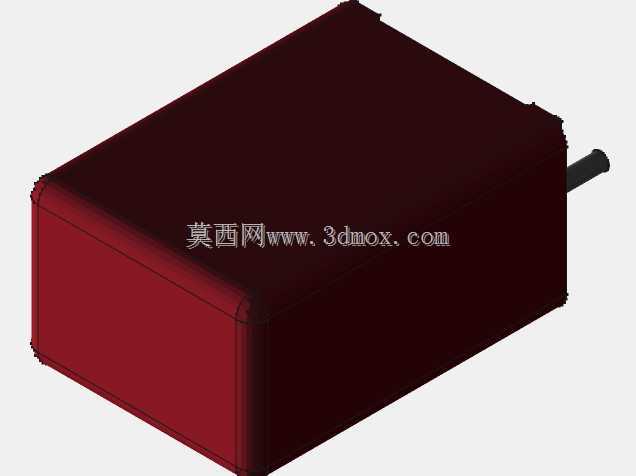

　　从产品功能特性来看，MKP2系列采用金属化聚丙烯薄膜作为介质，自愈特性是其核心优势，当介质局部出现击穿点时，击穿点周围的金属化层会在电弧作用下瞬间蒸发剥离，让电容快速恢复绝缘性能，避免出现短路失效，这一特性让它在高压脉冲工况下的可靠性远优于同容量的其他介质电容。建模过程中首先还原的是其方形塑封本体的结构特征，本体采用阻燃环氧树脂包封，边角做了小圆弧过渡处理，避免生产组装过程中边角应力集中导致包封层开裂，同时也能降低SMT或波峰焊过程中热应力对内部芯组的冲击。

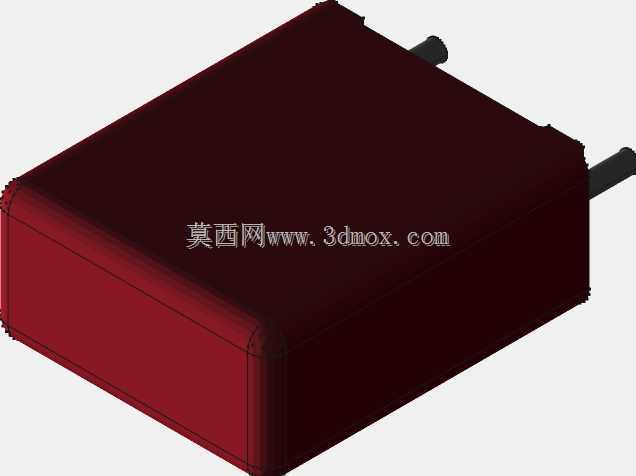

　　设计建模时需要重点考量安装边界的匹配性，这类电容有两种常规引脚形态，分别对应直插焊接与卧式贴装的安装场景，引脚的伸出长度、引脚间距严格匹配行业通用的PCB焊盘设计规范，本体与引脚的衔接位置做了台阶式的密封结构，避免焊接过程中助焊剂沿着引脚缝隙渗入电容内部，影响长期绝缘性能。本体的外形尺寸公差按照工业级电子元件的通用公差带设定，长宽高方向的尺寸偏差控制在±0.3mm范围内，引脚直径偏差控制在±0.05mm，完全满足电路板布局阶段的干涉检查要求，结构工程师在进行板卡堆叠设计时，可以直接调用该模型进行空间预留，不需要额外预留过大的装配间隙。

　　从实际选型应用的角度，不同容量、耐压规格的MKP2电容本体尺寸会随参数变化呈现规律性调整，100nF/100V与47nF/100V规格的本体尺寸保持一致，这一系列化的尺寸设计可以让硬件工程师在调整电路参数、更换同系列不同容量电容时，不需要修改PCB焊盘与布局空间，大幅降低板卡改版的工作量。建模时还原了本体表面的标识区域特征，虽然不影响结构装配，但在生成装配BOM与可视化装配指导文件时，可以清晰区分不同参数的元件，避免生产领料时出现错料问题。

　　在电路结构设计中，这类电容的安装位置通常靠近功率器件的引脚端，用来吸收器件开关过程中产生的尖峰电压，因此模型的安装高度参数十分关键，直插安装时本体底部与PCB表面的预留间隙控制在0.5mm-1mm区间，既可以避免焊接过程中本体贴板导致的助焊剂残留无法清理，也能保证电容本体与周边贴片元件的安全电气间隙。卧式安装时本体的侧面与相邻元件的间距需要满足200V工作电压下的最小电气间隙要求，模型中已经将本体的绝缘外壳厚度按照实际产品的最小壁厚还原，结构校验时可以直接以模型外轮廓作为绝缘边界进行间隙核算，不需要额外叠加绝缘厚度余量。

　　从长期工作的可靠性角度，这类电容的本体热膨胀系数与PCB基材的FR-4材料存在差异，建模时引脚的成型角度预留了一定的应力释放弯折空间，当设备在高低温循环工况下工作时，引脚的微变形可以吸收本体与PCB之间的热胀冷缩应力，避免引脚焊点出现疲劳开裂。很多初级结构工程师在进行板卡建模时，容易忽略无源元件的细节特征，直接用简化方块代替电容模型，往往会在样机装配时发现元件与周边结构件、散热片出现干涉，或是引脚长度与壳体开孔不匹配的问题，精准还原的三维模型可以在设计阶段就规避这类低级问题，缩短样机调试的迭代周期。

　　在开源硬件开发、KiCad等EDA软件的元件库搭建场景中，这类标准化的电容三维模型可以直接关联到原理图元件库，在完成原理图设计导入PCB布局时，自动加载对应的三维模型，实现从电气设计到结构设计的无缝衔接，不需要结构工程师重复进行元件建模工作。模型还原了产品实际的外观质感，包封本体的哑光表面、引脚的金属镀层特征都做了对应呈现，在生成产品宣传用的爆炸图、装配示意图时，可以直接调用渲染，不需要额外进行外观贴图处理。
