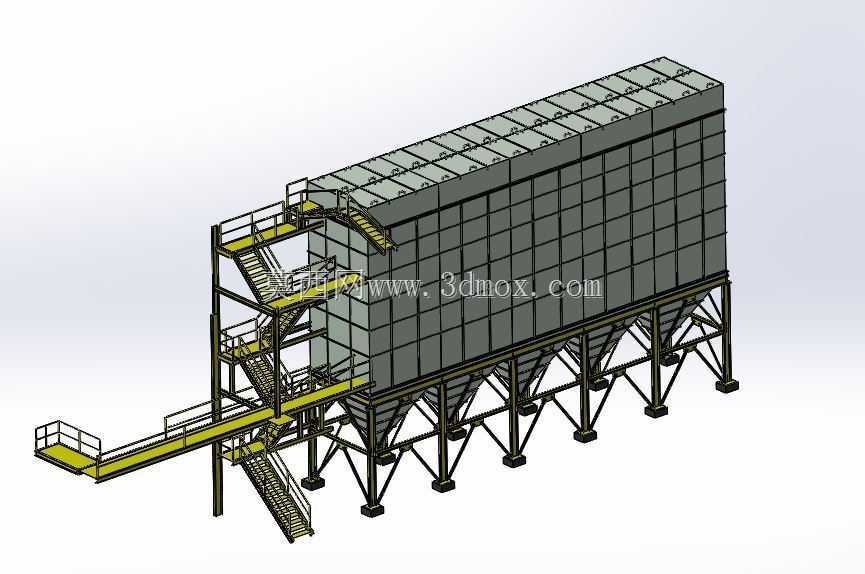

大型脉冲袋式除尘箱体钢结构三维设计

　　这套三维结构针对工业烟气粉尘治理场景的袋式除尘主机做了全细节钢结构设计，覆盖了从本体承载到附属运维结构的全部安装边界，可直接用于结构校核、预制件拆分与现场安装指导。从实际应用场景来看，这类设备多用于冶金、建材、燃煤发电、木工加工等产尘量大的车间或工艺段，作为烟气净化系统的核心固气分离单元，承担过滤含尘气流、收集截留粉尘的核心作用，设备通常布置在产尘点与引风机之间的管路上，进风口对接车间吸尘罩或工艺排气管道，出风口对接后续脱硫脱硝或直排烟囱，下部灰斗对接输灰、卸灰装置。

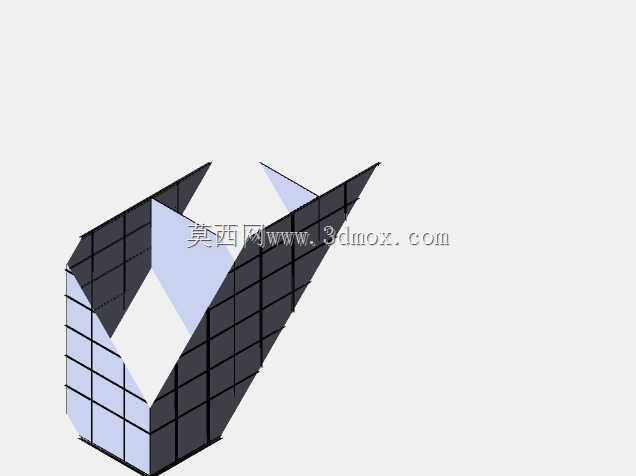

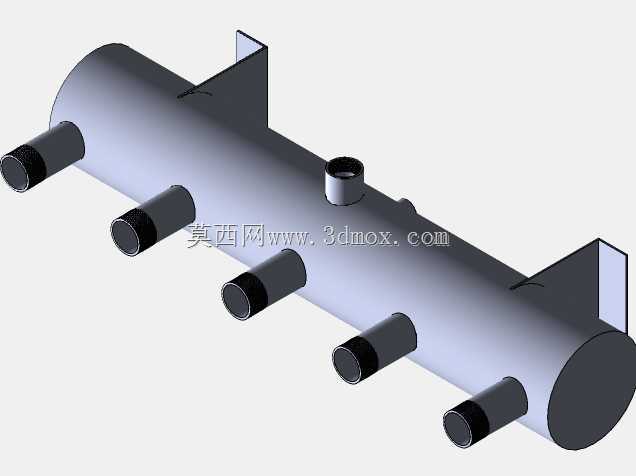

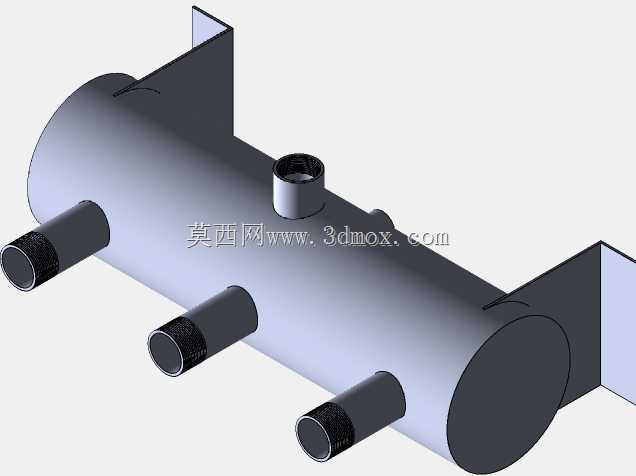

　　设计过程中优先考虑了钢结构的载荷分布逻辑，上部箱体为分室拼装结构，内部预留滤袋安装腔室与喷吹清灰机构的安装空间，箱体壁板采用加劲肋做刚度强化，避免长期负压运行下出现壁板变形漏风的问题；顶部盖板做了分块密封设计，既满足滤袋更换的开盖需求，也保证运行阶段的气密性，减少漏风率带来的引风机能耗损耗。下部锥形灰斗采用多斗并列排布，每个灰斗的倾斜角度严格按照粉尘安息角设计，避免截留的粉尘在斗壁积附搭桥，灰斗侧壁预留了振打器、空气炮的安装位，同时在灰斗下口统一匹配标准卸灰阀的连接法兰，方便对接螺旋输送机或埋刮板输灰设备。

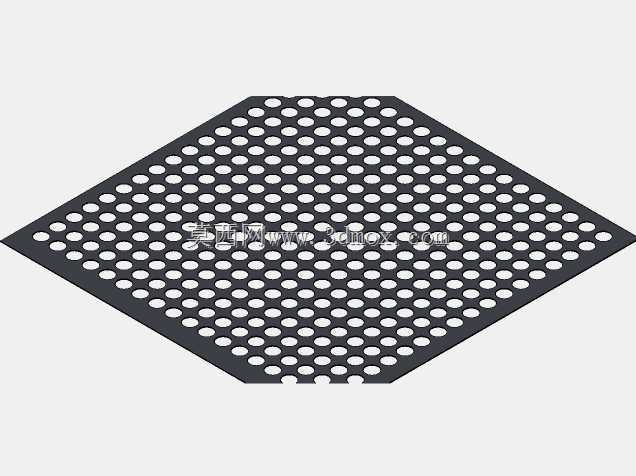

　　附属运维结构的设计完全贴合现场检修需求，沿箱体侧面分层布置的检修平台采用防滑格栅板铺设，平台边缘设置符合安全规范的防护栏杆，各层平台之间通过斜爬梯连通，爬梯踏步做防滑处理，同时在箱体顶部设置了环绕式检修走道，方便运维人员到达顶部每个仓室进行换袋、检修喷吹装置的作业；侧面延伸的通廊直接对接车间巡检通道，无需额外搭建临时走道即可完成日常巡检作业。

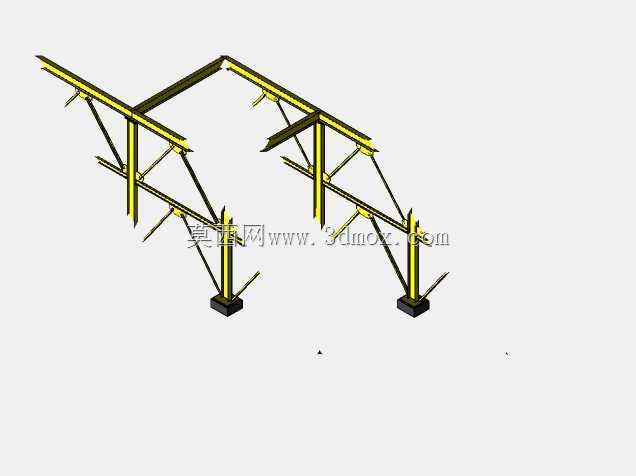

　　从安装边界来看，整套设备采用底部支腿落地安装，支腿底部设置预埋板连接位，可直接与混凝土基础的预埋螺栓对接，支腿之间设置交叉斜撑做结构强化，可承受设备满负荷运行时的本体重量、滤袋积灰重量、风载荷以及检修活载荷，避免设备运行出现晃动。设计阶段同步考虑了运输拆分需求，整个箱体可拆分为多个标准运输单元，每个单元的尺寸符合道路运输限界要求，现场仅需通过螺栓拼接、密封焊接即可完成组装，大幅降低现场安装的施工周期与焊接作业量。

　　结构细节上，所有走台、爬梯的载荷按照人均检修活载设计，平台栏杆高度、踢脚板高度均满足工业设备安全防护要求，箱体上预留了压差检测口、温度检测口、观察窗的安装位置，可直接配套常规的除尘系统监测仪表，无需二次开孔改造。整体结构没有冗余设计，所有型钢、板材的选型均经过载荷校核，在保证结构强度、刚度满足15年以上使用寿命的前提下，尽可能降低钢结构整体重量，减少设备制造成本与基础承载压力。
