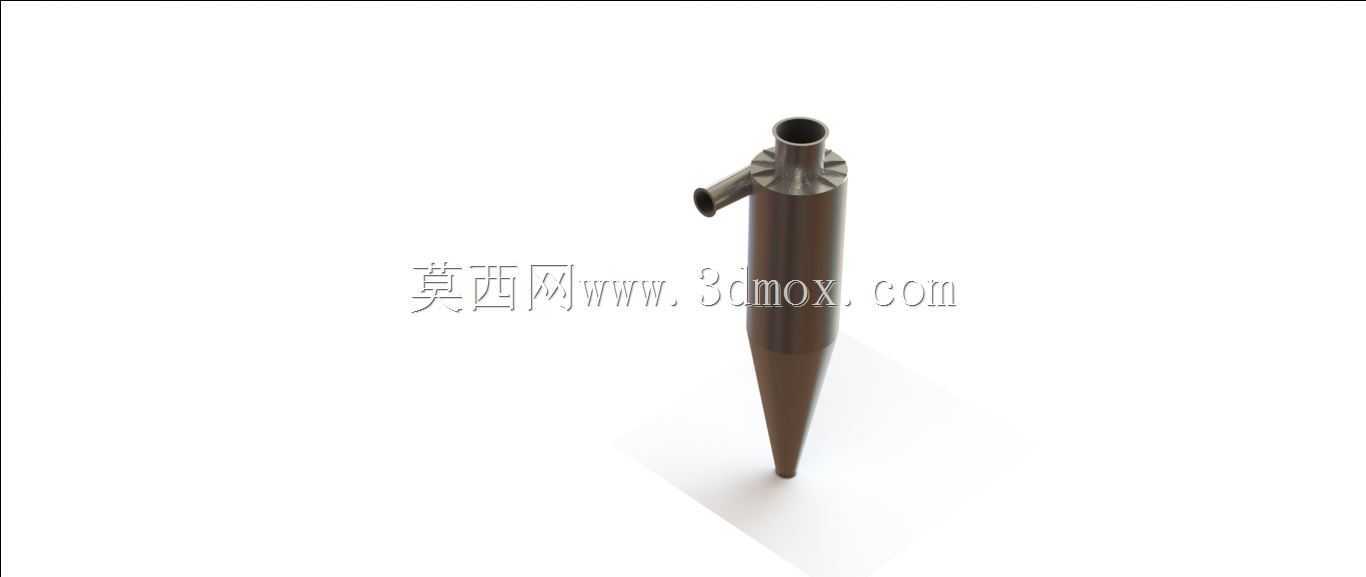

水泥重工配套常规旋风分离装置

　　在水泥生产线的生料制备、熟料煅烧、水泥粉磨等多个工段，含尘气体的处理是直接关系到生产线连续运行、排放达标以及物料回收效率的核心环节，这类常规旋风分离器正是适配这类重型工况的基础气固分离单元，常作为多级除尘系统的第一级预处理设备，也可单独用于高浓度粉体物料的气力输送末端收料。从实际运行逻辑来看，含尘气体从筒体上部的切向入口进入设备内部后，会沿筒壁形成高速向下的外旋流，气流携带的固体颗粒在离心力作用下被甩向筒壁，随旋流沿壁面滑落至下部锥段，最终经底部排料口进入下游的卸料或输送设备；完成气固分离后的内旋流会沿筒体中心轴线向上折返，从顶部的排气口排出，整个分离过程无运动部件，依靠流体自身的旋流运动实现分离，运行可靠性远高于带转动组件的分离设备，适配水泥生产现场高粉尘、高磨损、连续24小时运行的严苛工况。

　　设计这类旋风分离器时，首先要匹配工况的处理风量与入口风速，常规工况下入口风速控制在12-20m/s区间，风速过低会导致离心力不足，大颗粒无法有效分离，风速过高则会加剧器壁磨损，同时把已沉降的颗粒重新卷起，降低分离效率。筒体直径是决定处理能力的核心参数，直径越小，相同入口风速下颗粒受到的离心力越大，分离效率越高，但单台处理风量会随之降低，因此大处理量工况下会采用多台小直径旋风筒并联的组合形式，而本次的常规结构为单筒设计，适配中小风量的局部扬尘点收尘，或是作为袋式除尘器、电除尘器的前置预除尘单元，提前滤除气流中80%以上的10μm以上粗颗粒，大幅降低后续精除尘设备的过滤负荷，减少滤袋或极板的磨损，延长精除尘设备的维护周期。

　　结构细节上，切向入口采用矩形截面设计，入口宽高比控制在1:2到1:4之间，保证气流进入筒体后能形成稳定的旋流场，避免入口处出现局部涡流导致的能量损失与颗粒返混；筒体下部的锥段锥角设计为15°-20°，这个角度区间既能保证颗粒沿锥壁顺利下滑，不会因锥角过陡导致颗粒在锥段堆积架桥，也不会因锥角过缓导致设备整体高度过高，增加安装空间占用与制造成本。顶部的排气芯管插入深度要延伸至入口下缘以下，避免入口处的短路流直接将未分离的含尘气体带入排气口，芯管直径通常取筒体直径的0.5-0.6倍，平衡排气阻力与分离效率的关系。

　　安装边界方面，这类设备采用立式安装方式，需要通过上部筒体的法兰与进出口管道对接，底部锥段下方需要预留足够的空间安装锁风卸料阀，避免外部空气从排料口倒灌进入分离器内部，破坏内部旋流场导致分离效率骤降；设备整体需要配套独立的支撑钢架，钢架要能承受设备满料运行时的总重量，同时要考虑现场风载与设备运行时的振动余量，进出口管道需要设置软连接，避免管道振动传递到设备本体导致焊缝开裂。对于水泥生产线的工况，设备内壁需要粘贴耐磨陶瓷片或是浇筑耐磨衬里，尤其是入口正对的筒壁区域、锥段下部区域，这些位置是颗粒冲刷最严重的部位，耐磨处理后设备的使用寿命可以提升3-5倍，减少日常停机维护的频次。

　　实际选型过程中，除了处理风量与分离效率，还要重点关注设备的阻力损失，这类常规旋风分离器的运行阻力通常在1000-1500Pa区间，配套引风机的压头需要预留足够的余量，避免因阻力波动导致系统风量不足；同时要根据处理物料的磨琢性调整器壁厚度，处理水泥熟料这类高磨琢性物料时，筒体钢板厚度要比处理普通粮食、木屑等低磨琢性物料时加厚2-4mm，避免短时间内被颗粒磨穿漏灰。在三维建模过程中，需要重点校验切向入口与筒体的相贯线过渡、锥段与筒体的对接焊缝位置、各法兰的螺栓孔位匹配度，避免加工制作时出现对接偏差，同时要预留衬里层的安装厚度，避免衬里施工后内部流道尺寸偏离设计值，导致实际运行参数与设计值出现偏差。
