精灵球造型口袋球创意摆件结构设计

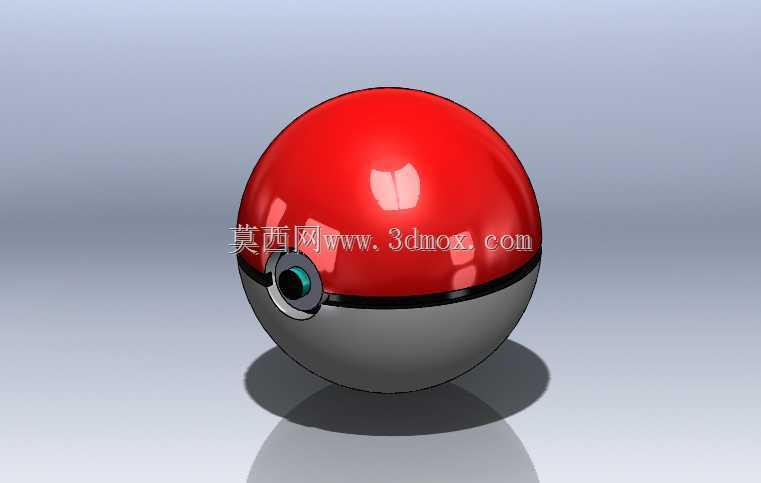

　　这款球形创意摆件的结构设计，最初的切入点是还原经典IP中精灵球的视觉辨识度，同时兼顾实体摆件的结构合理性与可加工性。设计过程中首先确定了整体的球形轮廓，上下半球采用分模线沿赤道面布置的方案，分模线位置刚好对应原作中红灰两色的分界带，既贴合视觉还原需求，也能降低注塑或者3D打印加工时的脱模难度，避免出现倒扣结构导致的加工缺陷。

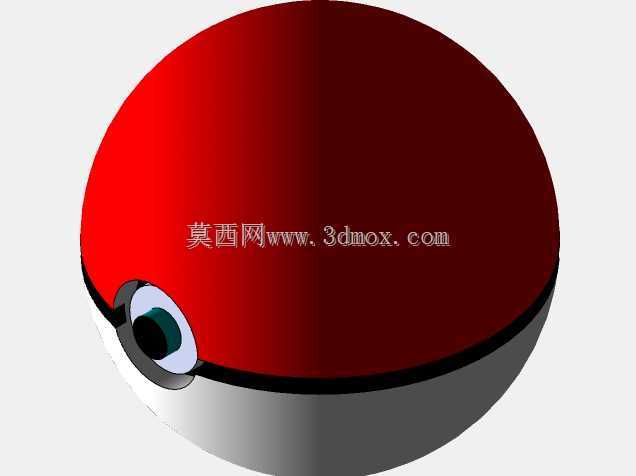

　　从功能特性来看，这款摆件并非单纯的静态展示件，中间的按钮区域做了独立的嵌件结构设计，按钮外圈设置了环形限位台阶，装配后按钮可以沿球体径向做小行程的按压动作，按压行程控制在2mm以内，既保留了原作中按钮的交互感，又不会因为行程过大导致内部结构松脱，日常摆放时误触也不会出现结构损坏。按钮中心的深色区域采用了内嵌的深色饰片，和外圈的金属质感环带形成视觉层次，饰片和环带之间预留了0.1mm的装配间隙，避免不同材质热胀冷缩导致的装配干涉。

　　外形尺寸方面，整体球体直径控制在100mm的常规手办摆件尺寸区间，这个尺寸既不会因为过小丢失细节表现力，也不会因为过大占用过多桌面展示空间，适配绝大多数桌面陈列、手办展柜的摆放需求。上下半球的连接结构采用了内壁周向均匀布置的6组卡扣结构，卡扣的扣合量设计为0.3mm，装配时可以徒手完成扣合，不需要额外的粘接或者紧固件固定，同时扣合后上下半球的接缝错位量控制在0.05mm以内，保证外观面的平整顺滑，不会出现明显的拼接缝隙影响视觉效果。

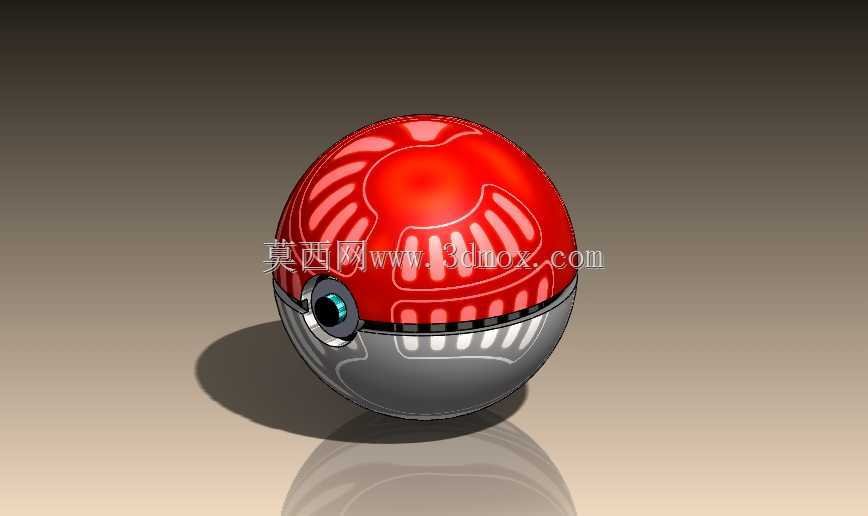

　　从应用场景来看，这款结构既可以作为动漫周边的静态展示摆件，也可以通过调整内部中空区域的容积，改造为小型收纳盒，用来放置桌面回形针、耳钉等小型零散物件，中空区域的壁厚统一设置为2mm，保证球体整体结构强度的同时，预留出足够的内部使用空间，日常手持把玩时不会因为壁厚过薄出现捏瘪变形的问题。外表面的曲面做了连续的G2曲率过渡，红色上半球和灰色下半球的表面都做了高光质感的曲面处理，渲染时的光影过渡均匀，没有出现曲面褶皱或者曲率突变的问题，不管是做树脂打印后喷漆处理，还是做注塑量产的高光面模具，都能获得顺滑的外观质感。

　　设计过程中还特意考虑了摆放的稳定性，球体底部虽然是球面结构，但通过调整内部配重块的安装位置，将整体重心控制在球体几何中心以下12mm的位置，放置在水平桌面上时可以保持稳定直立，不会出现轻微触碰就滚动掉落的问题，配重块采用内嵌式安装在灰色下半球的内壁位置，装配后完全隐藏在球体内部，不会破坏外观的整体性。中间的环形分界带做了0.5mm的凸起结构，既强化了上下半球的视觉分界，也能在装配时作为上下半球的定位基准，装配时只要对齐环形带的位置，就能保证上下半球的周向位置准确，不会出现按钮偏移的问题。

　　针对不同的加工工艺，这款结构也做了对应的适配调整，如果采用3D打印制作，所有的壁厚都满足FDM和光固化打印的最小壁厚要求，没有小于1mm的薄壁结构，打印时不需要额外添加支撑就能完成外表面的成型，内部卡扣结构的拔模角度设置为1.5度，打印完成后可以轻松去除支撑，不会出现支撑残留影响装配的问题。如果采用注塑量产，分模线的位置刚好设置在环形分界带的边缘，后续可以通过环形饰条遮盖分模线的痕迹，不需要额外做抛光处理来消除分模线缺陷，能有效降低量产时的加工成本。按钮部分的结构做了防脱设计，按钮尾部设置了限位凸缘，按压到最大行程时凸缘会抵住球体内壁的限位台，不会出现按钮被按脱出球体的问题，日常把玩时的结构可靠性有充足的保障。
