重载型钢丝绳线缆部署旋转接头结构

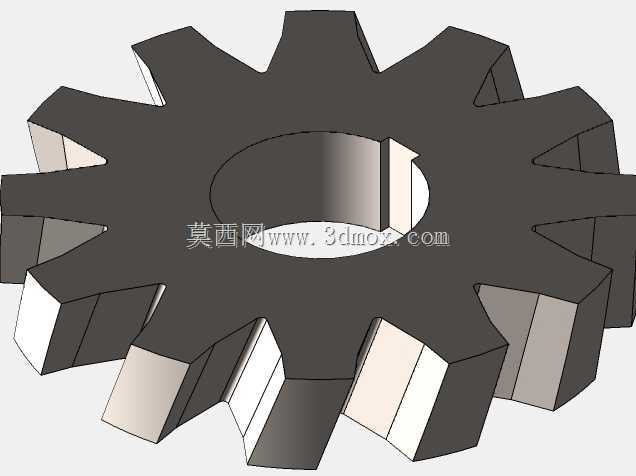

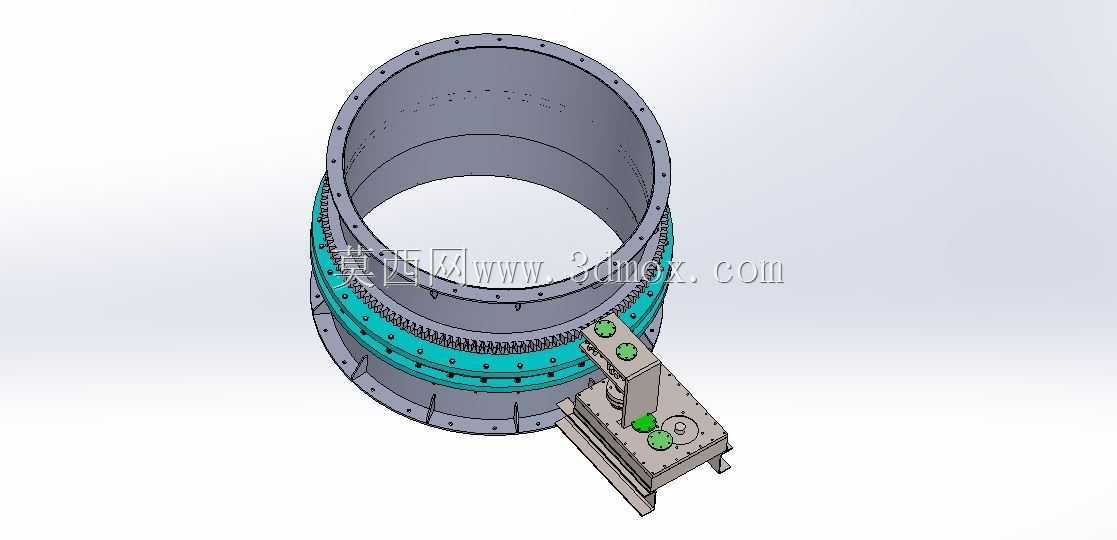

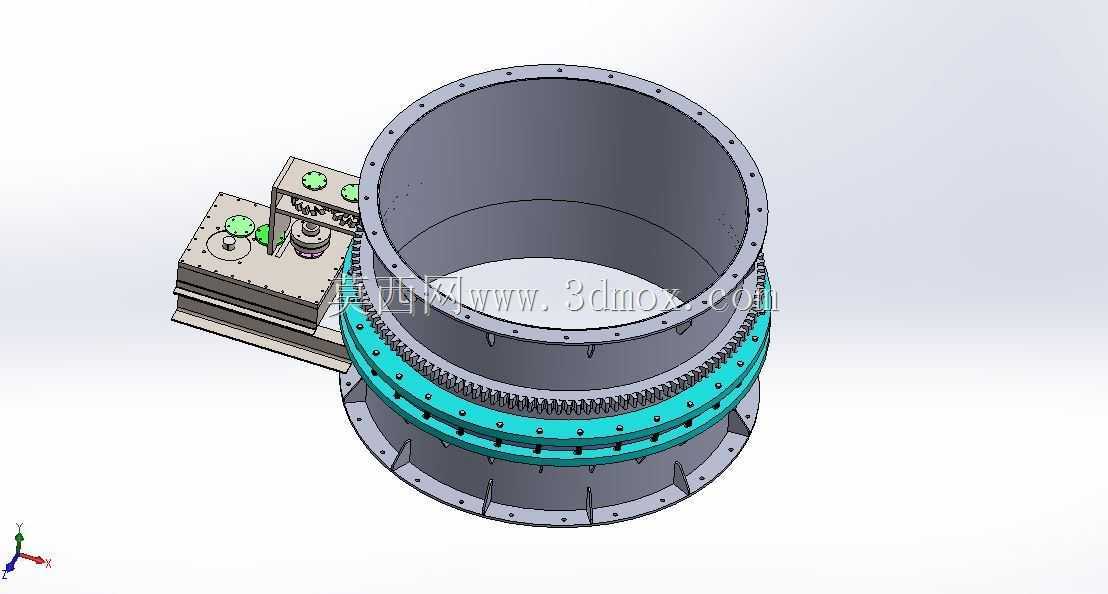

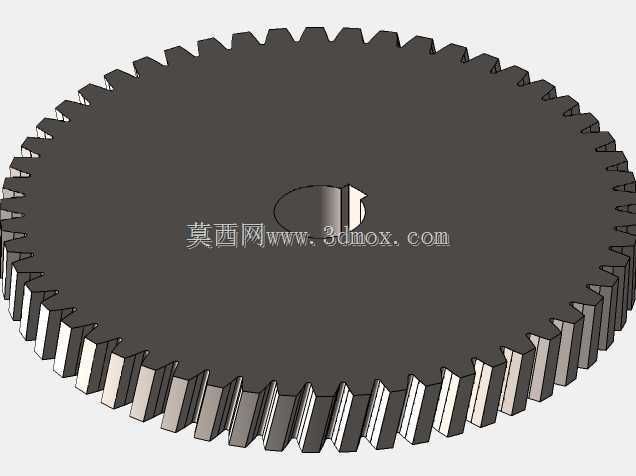

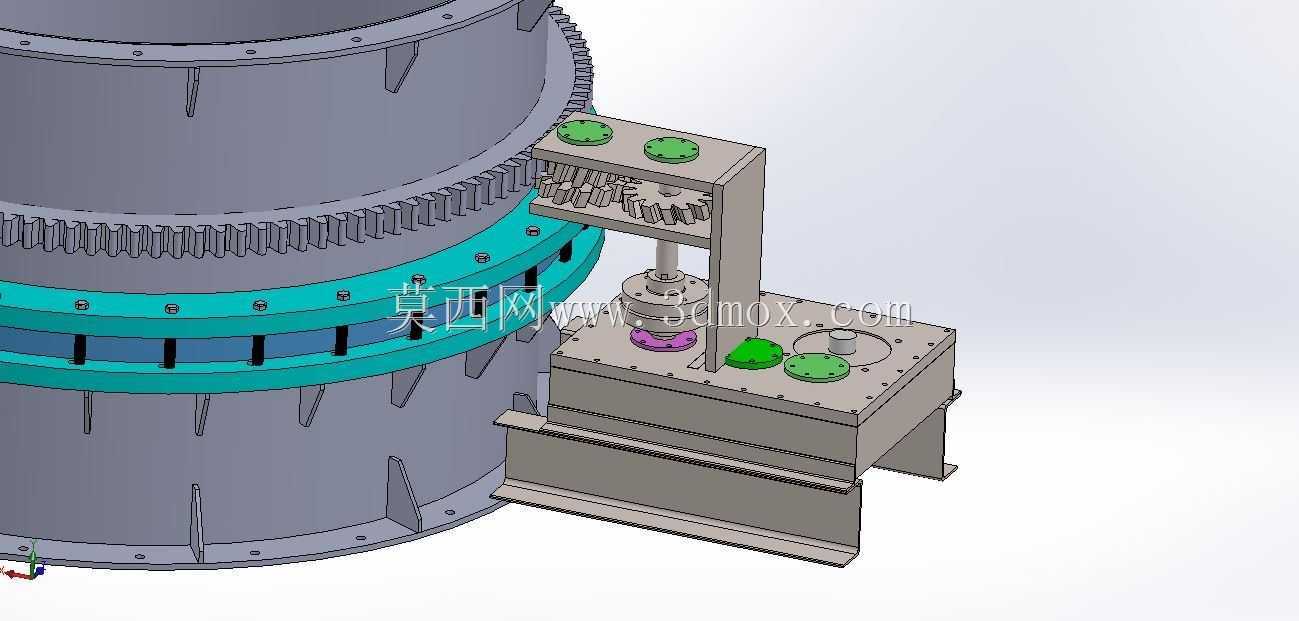

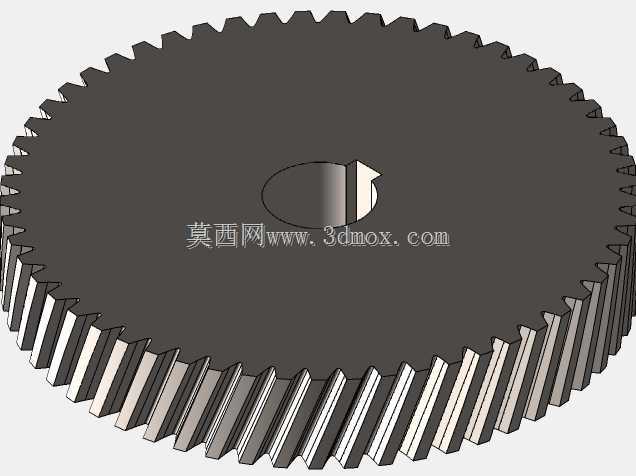

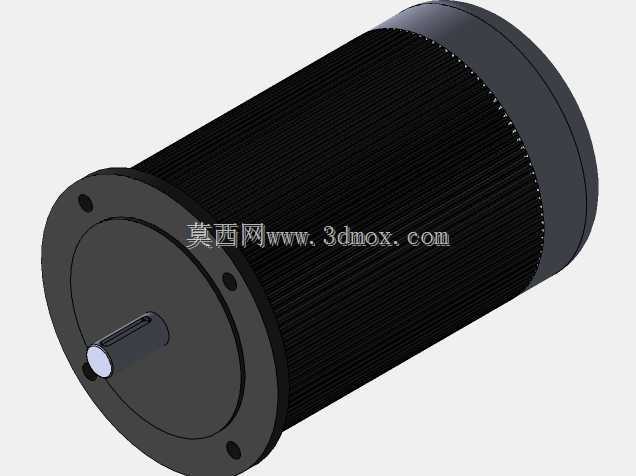

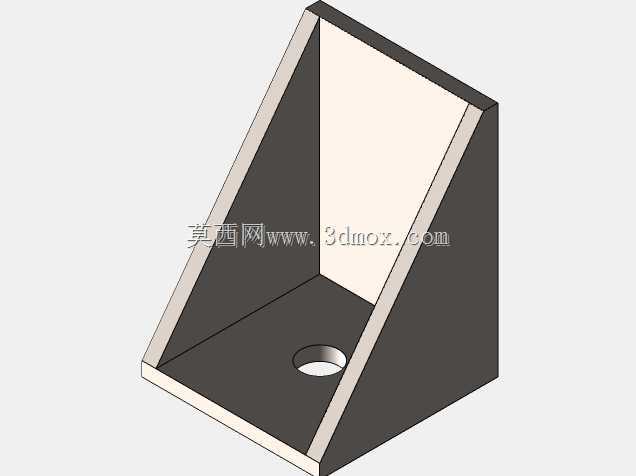

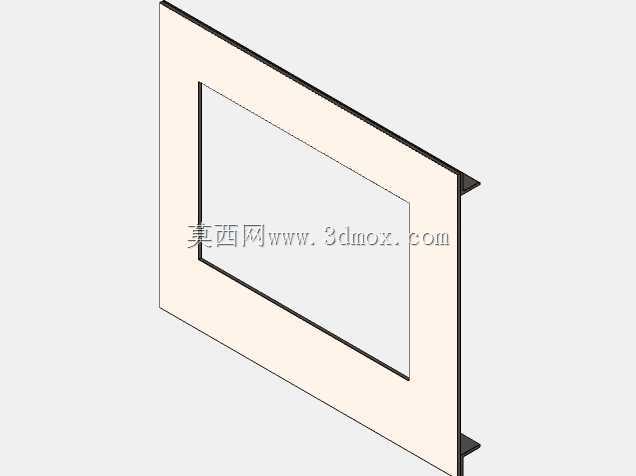

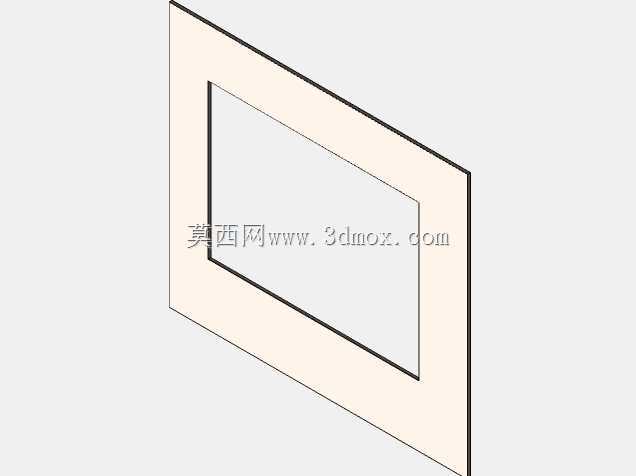

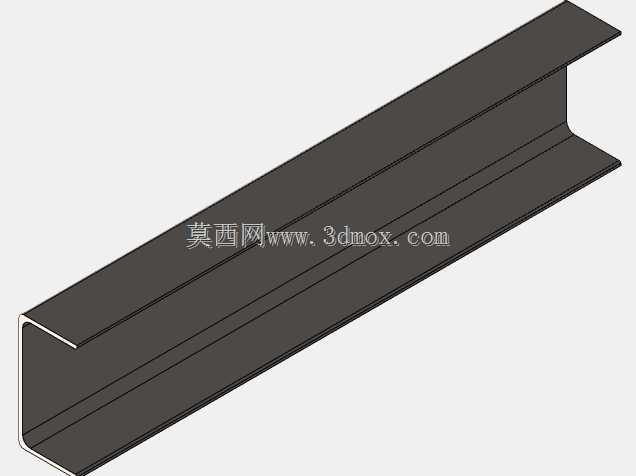

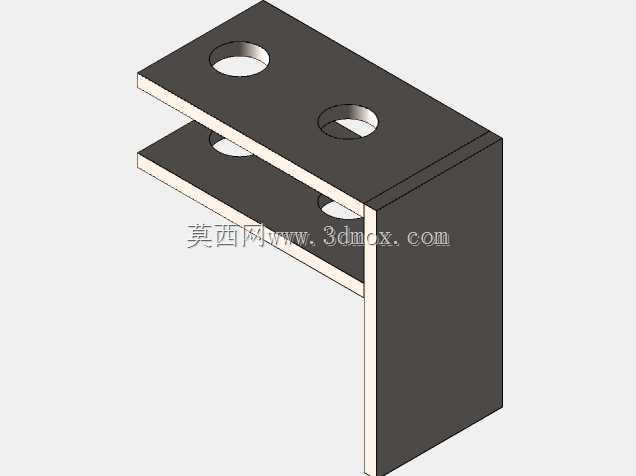

　　在长距离线缆、钢丝绳收放部署的工程场景里，比如矿山井下线缆延伸、港口起重设备钢丝绳收放、大型盾构机后方管线随动铺设这类工况中，常规的固定穿线结构很容易因为设备本体回转、收放路径角度变化，让钢丝绳或者电缆产生持续的扭转内应力，这种应力积累到一定程度，轻则出现线缆外皮打扭磨损、钢丝绳股间错位断丝，重则直接扯断芯线或者索具，带来停机甚至安全风险。这套旋转轴承结构本质上是集成了止推承载能力的穿线回转接头，核心就是解决这类动态部署过程中的扭矩释放问题。从结构设计逻辑来看，主体采用上下双法兰筒式结构，中间的回转支承段做了分体式齿圈设计，既可以作为被动回转的承载段，也能配合侧边的驱动模组实现主动角度调整，适配不同的工位回转需求。

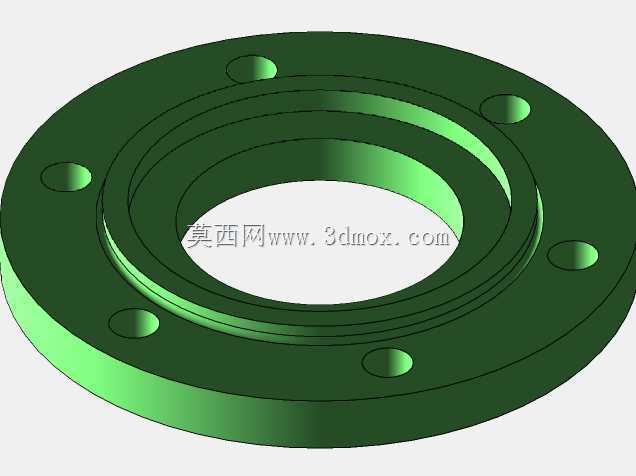

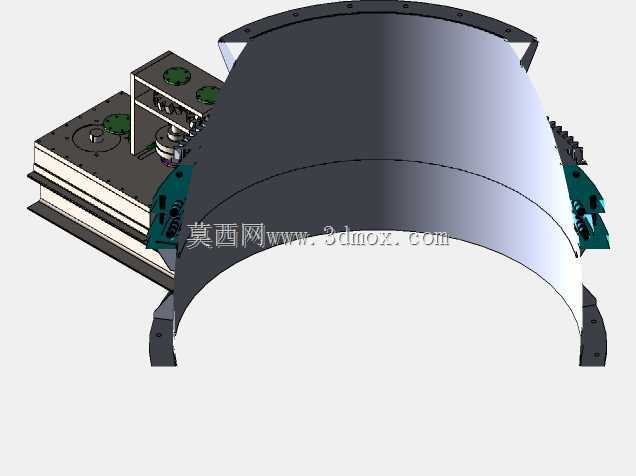

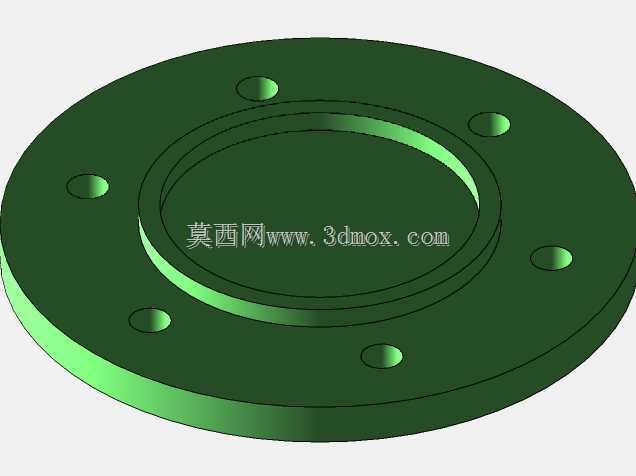

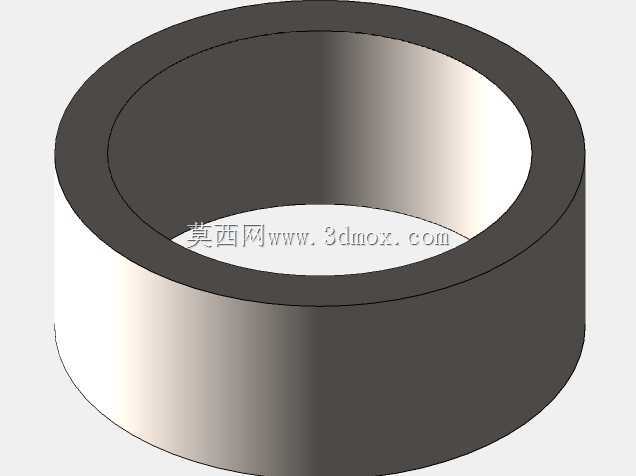

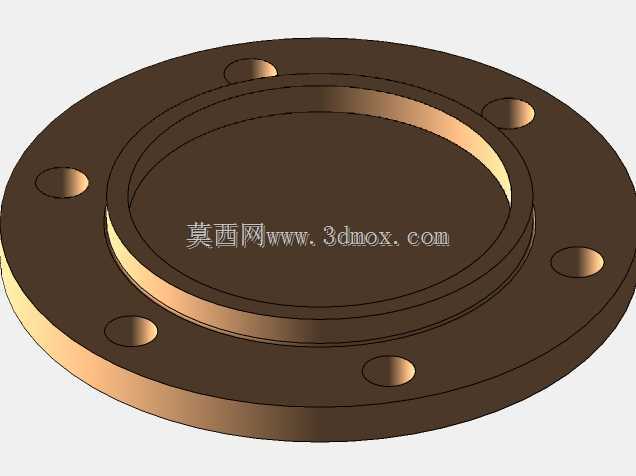

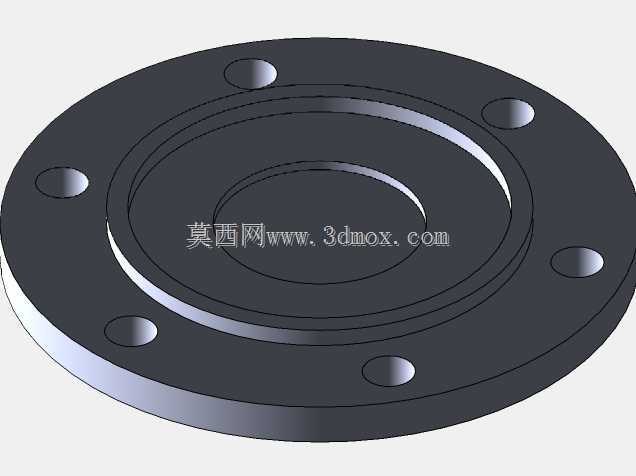

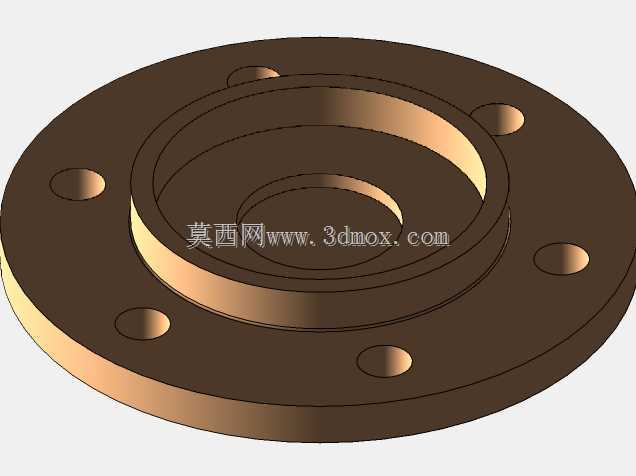

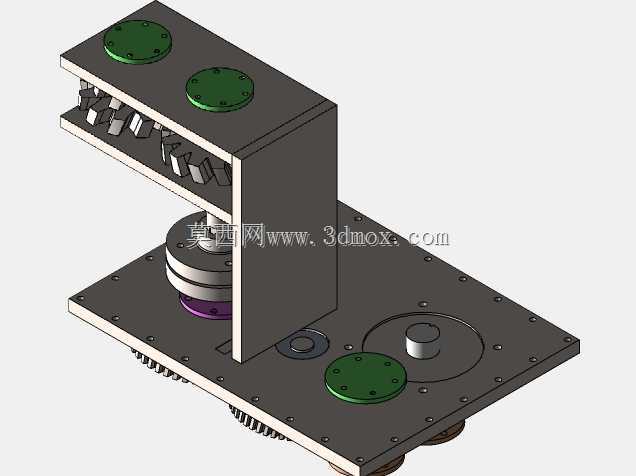

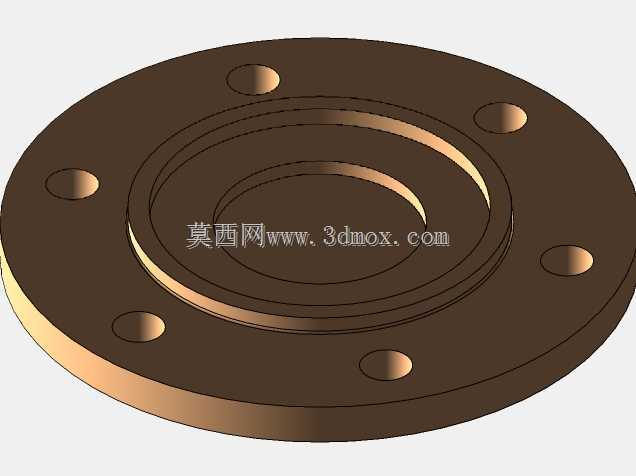

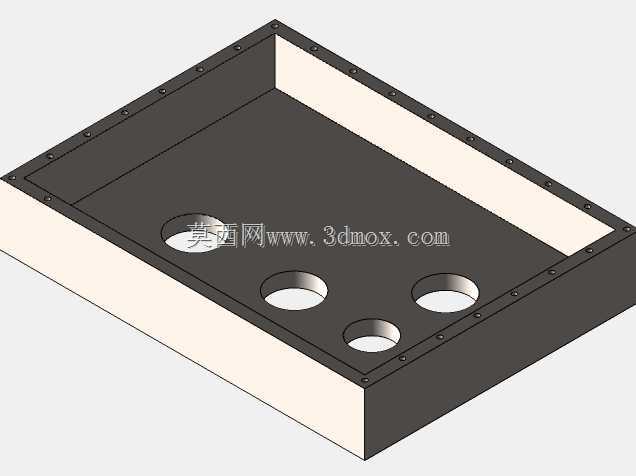

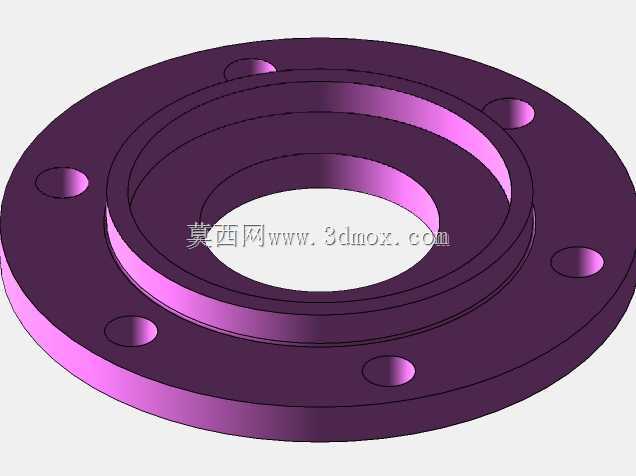

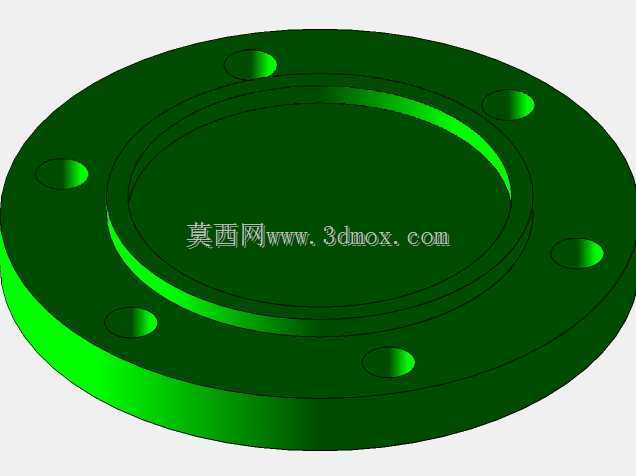

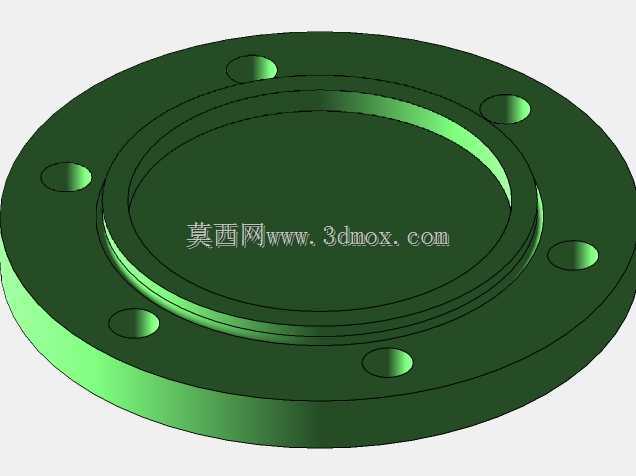

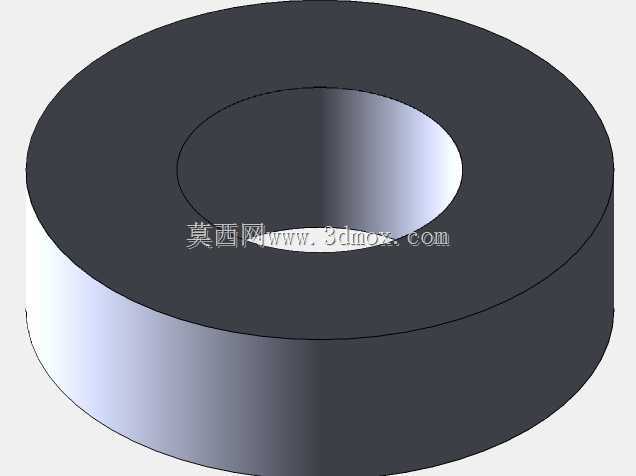

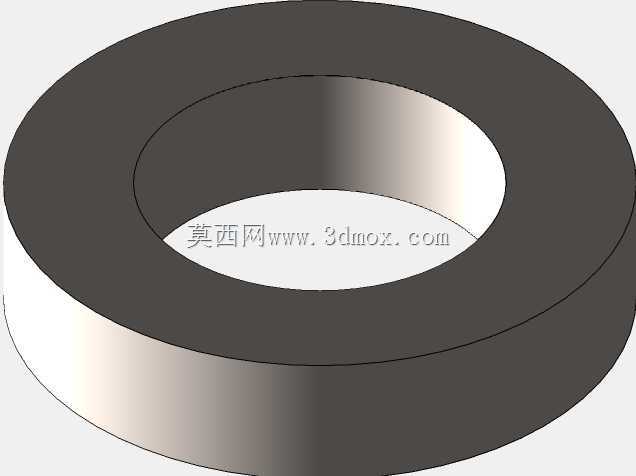

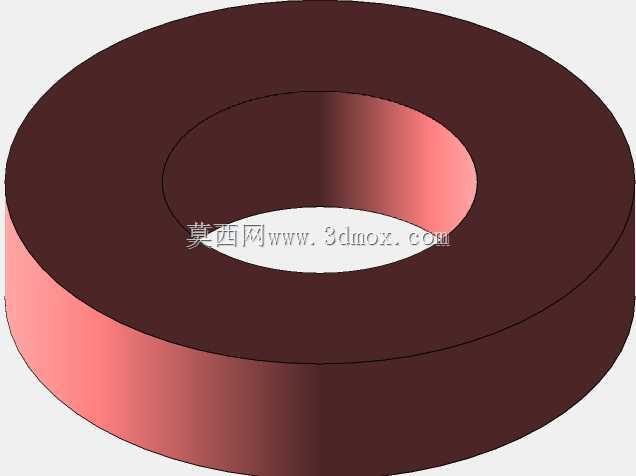

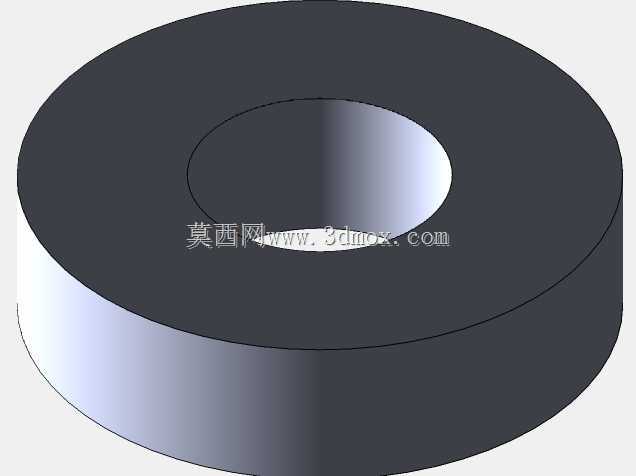

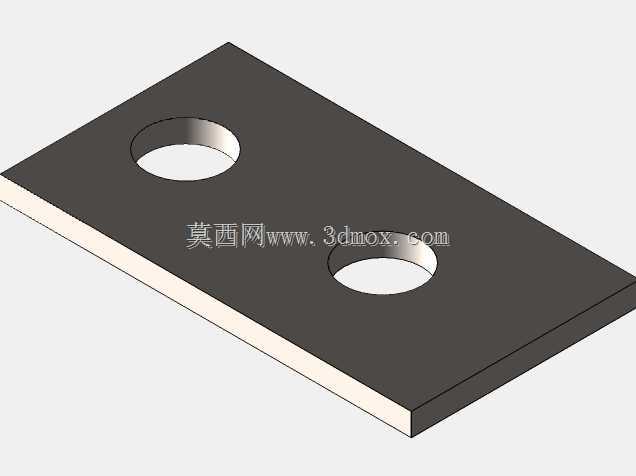

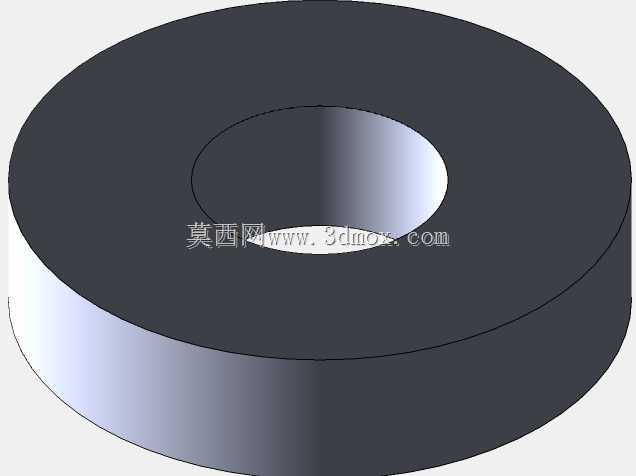

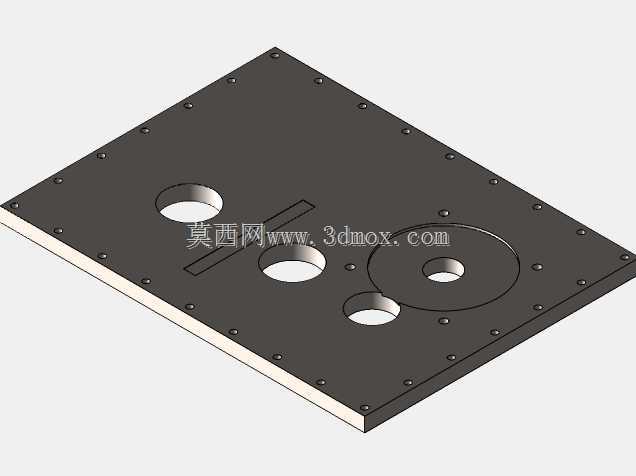

　　上下法兰的螺栓孔做了等距均布设计，安装时可以直接和上下端的固定管路、设备机架做同轴对接，不需要额外做过渡转接板，安装基准面的平面度公差控制在0.1mm以内，避免安装偏载导致回转卡滞。侧边附带的控制模组集成了润滑注油口、状态检测点位，日常维护时不需要拆解主体结构，就能直接给回转滚道补充润滑脂，检测点位可以实时反馈回转阻力变化，提前预判滚道磨损或者卡滞风险。止推轴承的滚道采用了淬硬处理，承载接触面做了圆弧修形，能在承受轴向大负载的同时，抵消一部分安装同轴度误差带来的偏载力矩，保证回转过程的平顺性，不会因为上部设备的重量压死滚道导致转动力矩骤增。内筒的通径做了大尺寸中空设计，允许多根线缆或者大直径钢丝绳同时穿过，内壁做了圆角钝化处理，

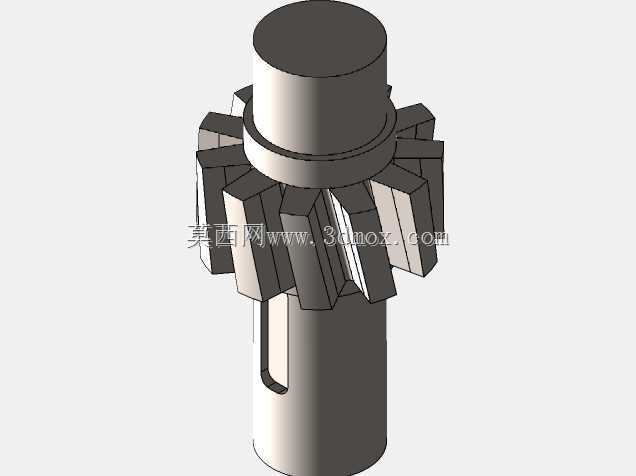

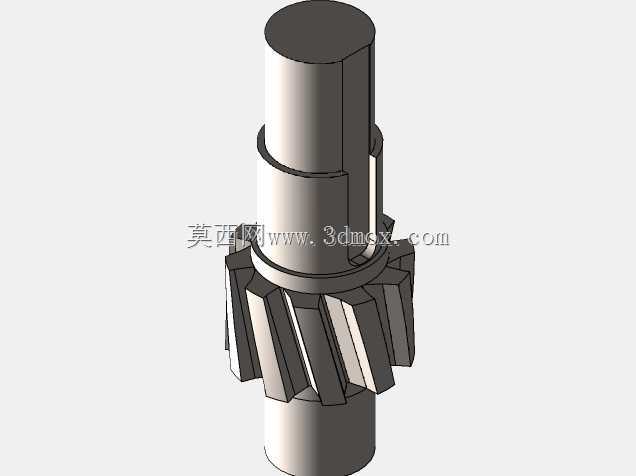

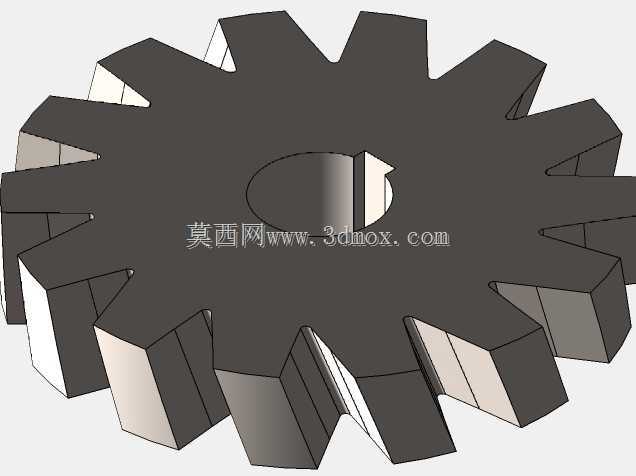

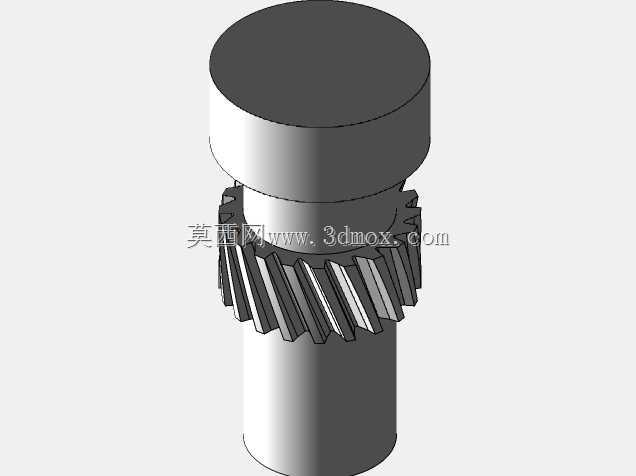

　　不会刮伤线缆外皮或者钢丝绳外层油脂，穿线时可以直接从上端贯通到下端，不需要在结构内部做弯折，减少线缆自身的弯曲应力。中间的 turquoise 色连接段是密封防护结构，既能阻挡外部的粉尘、水汽进入滚道内部，也能防止滚道内的润滑脂渗漏污染穿过的线缆或者钢丝绳，密封件采用了耐磨橡胶材质，允许长期回转摩擦而不出现过度磨损。在实际选型适配时，需要注意安装边界的同轴度要求，上下对接法兰的同轴度偏差不能超过0.2mm，否则会加大滚道的偏磨，缩短使用寿命；如果是用于主动回转的工况，侧边驱动齿轮和回转齿圈的侧隙要调整到0.1-0.3mm之间，侧隙过大会导致回转冲击，侧隙过小会出现卡齿、磨损加快的问题。这套结构和普通的回转支承相比，

　　最大的区别是自带中空穿线通道，不需要额外在设备中心预留穿线空间，集成度更高，同时止推承载能力是按照长周期满负载设计的，能适应户外、井下这类恶劣工况的使用需求，不需要频繁拆解维护。在钢丝绳部署场景下，它可以随着钢丝绳的扭转应力自动回转，实时释放积累的扭矩，避免钢丝绳出现打扭、鸟笼状变形；在电缆部署场景下，能避免电缆芯线因为持续扭转出现断裂，延长线缆的使用寿命，减少后期更换维护的成本。结构上的所有连接螺栓都采用了防松设计，适配有振动的工况环境，不会因为长期振动出现螺栓松动导致的结构错位。
