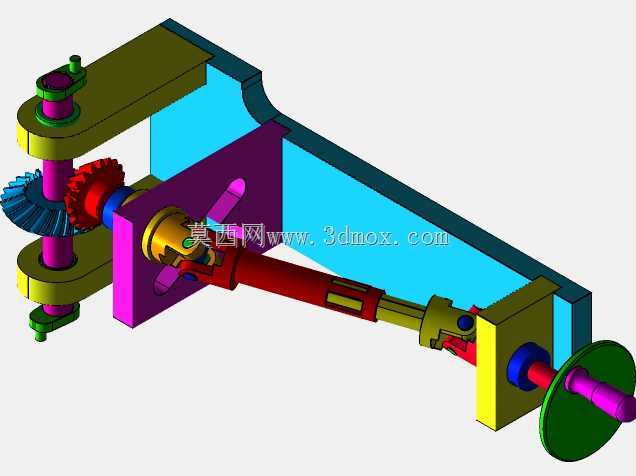

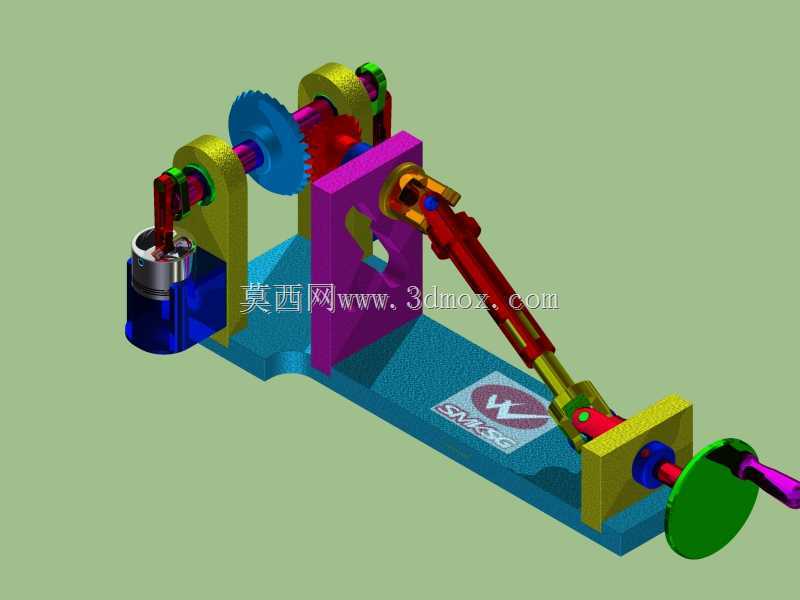

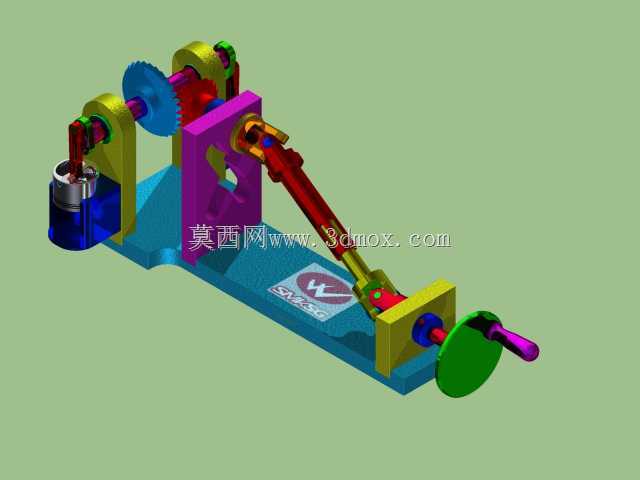

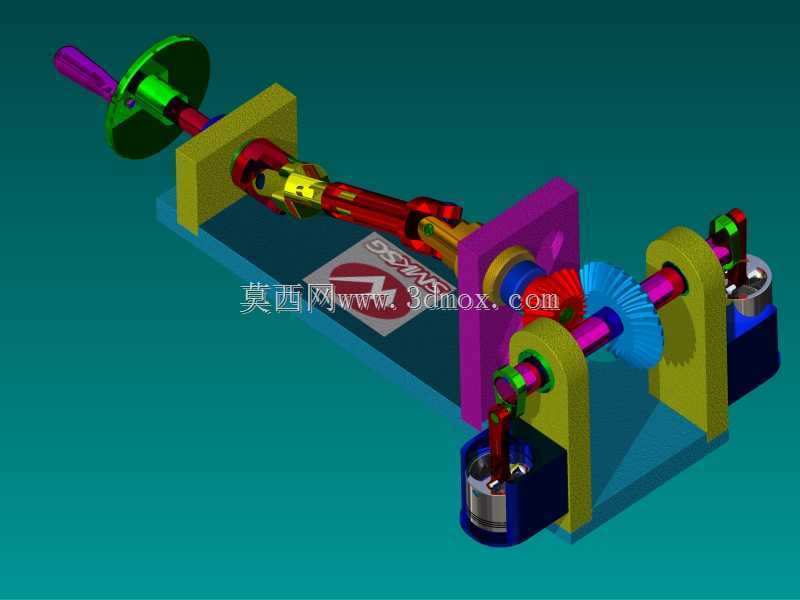

这套传动结构的设计初衷,是解决狭小安装空间内多轴交错动力传递的实际工况需求,常见于小型专用设备的动力分流布局、教学演示台架的传动原理展示,以及部分非标自动化设备的变向动力传输场景。从结构布局来看,整套机构采用分段式传动轴设计,输入端通过带定位法兰的轴段接入动力源,法兰盘上预留的安装孔可直接与驱动端输出法兰配对锁紧,输入端轴段配套的滑动支撑座采用分体式立板结构,立板与底部安装基板通过螺栓紧固,支撑孔内预留了轴承安装位,可根据负载等级选配深沟球轴承或是滑动轴套,降低轴段运转时的径向跳动。两段传动轴之间采用十字轴式万向节连接,这种连接方式允许两轴之间存在一定的角度偏差,在安装基座存在少量加工误差、或是设备运行过程中出现结构微变形时,
依然可以稳定传递扭矩,不会出现卡滞、传动顿挫的问题,万向节的十字轴与叉形接头之间预留了润滑脂注油通道,长期运行时可定期补充润滑介质,降低铰接位置的磨损速率。动力传递到中段后,通过一对啮合的锥齿轮完成90度变向,锥齿轮的安装座采用双侧立板支撑结构,两个支撑座分别固定在基板上,对锥齿轮所在轴段形成两端支撑,相比悬臂式支撑结构,这种布局能大幅提升锥齿轮啮合时的刚性,减少齿轮啮合过程中的振动与噪音,避免齿面受偏载导致的异常磨损。锥齿轮副的啮合间隙可通过支撑座与基板之间的调整垫片进行微调,装配时无需反复修配齿轮安装位,只需增减不同厚度的垫片即可将齿侧间隙调整到设计要求区间,降低现场装配的调试难度。变向后的动力分为两个输出路径,
一路沿水平轴段向外输出,可连接外部负载轮系或是执行部件,另一路通过另一组小型万向节向下传递,连接垂直布置的末端执行单元,这种分流式传动设计可以用单动力源驱动两个不同方向、不同位置的负载,减少整机的动力源配置数量,压缩设备整体的制造成本与安装空间。整套机构的底部安装基板为平板式结构,所有支撑立板、轴承座均通过螺栓固定在基板上,基板上的安装孔采用长圆孔与圆孔组合的设计,部分位置可根据装配需求微调支撑件的安装位置,适配不同加工精度的外协零件,降低零件加工的精度要求与成本。从安装边界来看,整套机构沿输入轴轴向的总长度控制在紧凑型区间,垂直方向的高度不超过输入轴中心高的两倍,横向宽度以锥齿轮副的最大外径为基准预留安装余量,
可直接嵌入小型设备的机架内部,不需要额外设计复杂的安装转接结构。在功能特性上,这套传动结构可适配中低转速、中等扭矩的动力传输场景,万向节的铰接角度允许范围可覆盖常规非标设备的安装偏差需求,锥齿轮副的传动比可根据实际输出转速需求进行替换调整,不需要改动整体支撑结构,只需更换对应齿数的锥齿轮、调整支撑座位置即可完成传动比的变更,具备较强的通用性。设计过程中,所有轴段的直径均按照扭转强度进行核算,轴肩位置预留了轴承、齿轮的定位台阶,零件加工时可直接通过台阶完成轴向定位,不需要额外添加定位套等零件,减少装配时的零件数量。支撑立板的厚度根据支撑受力情况进行差异化设计,输入端与锥齿轮位置的支撑立板厚度更大,承受弯矩更小的末端支撑立板适当减小厚度,在保证结构刚性的前提下控制整体重量。所有转动副的位置均考虑了密封与润滑空间,可根据使用场景选配接触式密封圈或是防尘盖,避免粉尘、碎屑进入转动配合面,延长机构的维护周期。在实际应用中,这类结构常被用于小型加工设备的进给传动分流、教学实验台的传动原理演示、以及部分轻工设备的多工位动力传输,相比采用多个电机分别驱动的方案,这种纯机械传动的结构同步性更好,不会出现多电机控制的同步误差,运行稳定性更高,同时在断电状态下依然可以保持准确的传动比,适合对动作同步性有严格要求的工况。
