多构件组合式机械传动执行机构设计

　　这套组合式机械结构的设计初衷，是为小行程间歇往复作业场景提供紧凑的动力转换方案，常见于小型工件的间歇推送、工位转位辅助、轻载冲压预压这类需要把旋转输入转化为特定轨迹往复输出的工位，不少轻工装配线的辅助上料机构、小型检测设备的工件换位模组，都能看到这类结构的设计逻辑。从结构布局来看，整套机构以灰铸铁材质的一体式机架作为安装基准，机架底部预留了四个沉头安装孔位，可直接通过内六角螺栓固定在设备台面上，安装基准面的平面度公差控制在0.05mm以内，避免安装后出现机架翘曲导致的运动卡滞，整体安装边界的长宽尺寸控制在220mm×160mm区间，垂直方向最高凸起高度为180mm，不会占用过多设备内部的安装空间，适合嵌入到紧凑型的台式设备内部。

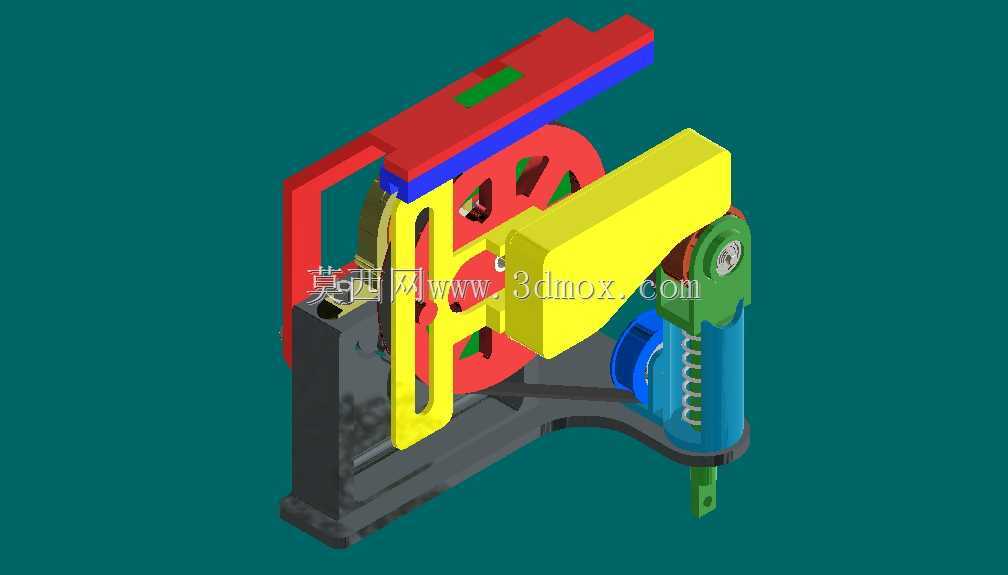

　　动力输入侧采用红色轮盘作为原动件，轮盘通过平键与输入轴连接，输入轴的支撑端采用深沟球轴承内嵌在机架立板上，轴承位的配合公差选k6过渡配合，既保证轴系的回转精度，也能承受轻载工况下的径向冲击。轮盘的偏心位置铰接了黄色的异形连杆构件，这个连杆没有采用常规的直杆设计，而是做了镂空的长槽结构，一方面是为了降低连杆自身的运动惯量，减少高速往复过程中的惯性冲击，另一方面长槽可以和铰接销轴形成微量的间隙补偿，抵消零件加工过程中产生的位置度误差，避免过约束导致的机构卡死。连杆的输出端连接黄色的滑动执行块，执行块两侧和机架上的导向面配合，导向面做了1×45°的导入倒角，装配时可以快速对位，执行块的工作端面预留了两个M4的螺纹孔，

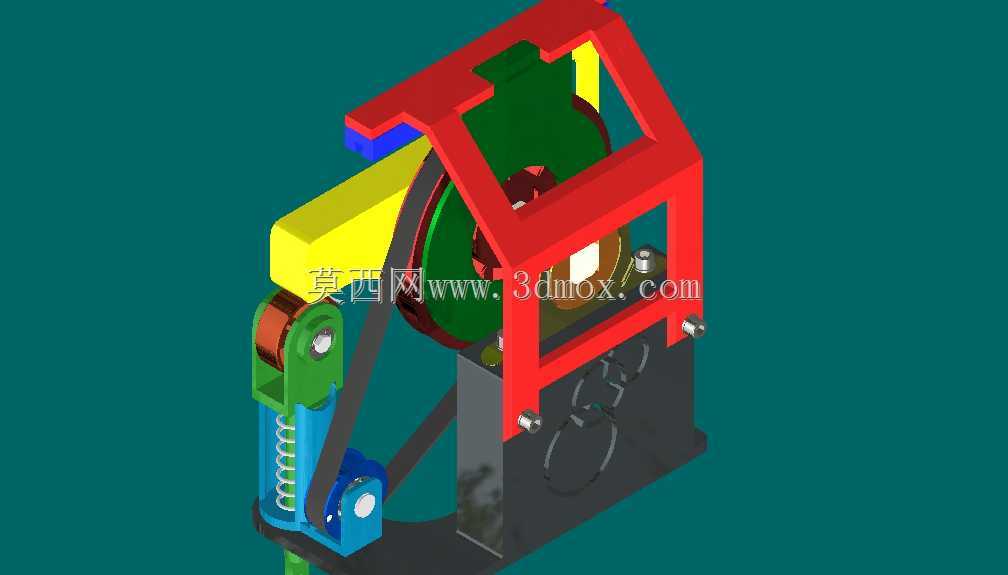

　　可根据实际作业需求安装推头、压头、夹爪等不同的作业端头，拓展机构的适用场景。在机构的右侧设置了蓝色的套筒式弹性缓冲组件，组件内部装有圆柱螺旋压缩弹簧，弹簧的预压缩量可以通过套筒端部的调节螺母调整，当执行块运动到行程末端时，会先接触缓冲组件的顶杆，通过弹簧的弹力吸收运动末端的冲击，避免刚性碰撞产生的噪音和零件损耗，缓冲组件的顶杆端部装有绿色的铰接连接块，可和外部的联动构件连接，实现单动力输入下的双工位同步动作。顶部的红色框架式构件是行程限位防护架，通过螺栓固定在机架上方，框架内侧贴有蓝色的耐磨缓冲垫，当轮盘或者连杆出现意外的窜动时，防护架可以挡住构件避免其脱出安装位，同时缓冲垫可以避免金属构件直接碰撞产生的变形。

　　整套机构的运动逻辑经过反复的运动仿真验证，轮盘整周旋转时，连杆带动执行块完成的往复运动轨迹没有死点，在整个行程范围内传动角始终保持在40°以上，保证传动过程中不会出现受力过大导致的构件变形，各铰接位置都预留了润滑脂注油孔，日常维护时可以直接通过注油孔加注润滑脂，不需要拆解机构就能完成保养作业。设计过程中特意将所有的紧固件都采用标准内六角圆柱头螺钉，没有用到特殊规格的紧固件，后期维护更换配件时不需要单独定制，降低运维成本，所有受力构件的材质都根据受力大小做了区分，机架采用灰铸铁保证减震性，连杆和执行块采用铝合金降低运动重量，轮盘和销轴采用45号钢调质处理保证强度，弹簧采用65Mn弹簧钢保证弹性寿命，不同材质的搭配既平衡了整体重量，也保证了各部位的使用寿命。
