七段式数码显示LED元件结构设计

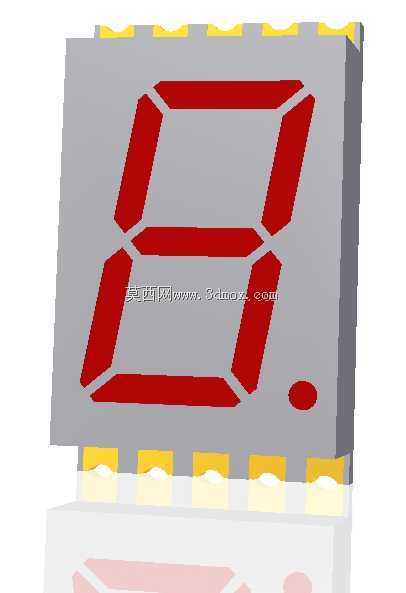

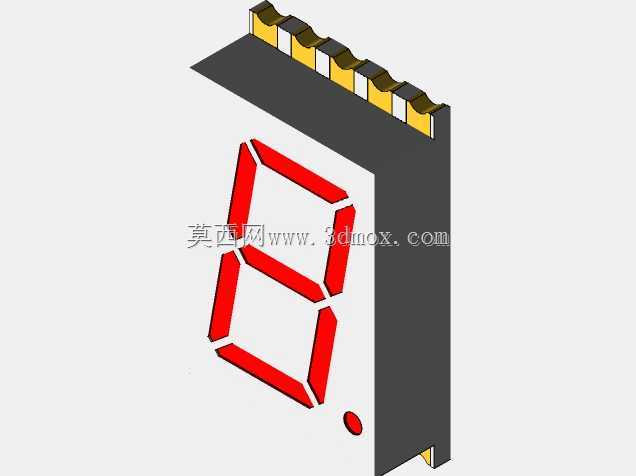

　　在工业数显面板、小型测控终端、家电控制模块的硬件结构设计环节，七段式LED显示器件是最基础也最常用的数值输出载体，这类器件的结构合理性直接决定了PCB焊接良率、显示视角一致性以及长期工作的可靠性。本次设计的单八七段式LED，采用标准贴片封装结构，整体为方形塑封基体，正面覆盖半透明哑光封装层，内部七段长条形发光段与右下角小数点发光点按标准数码管段码布局排布，每段发光区域的边缘做了微小倒角处理，避免点亮时出现边缘暗区，保证段码发光均匀无偏色。

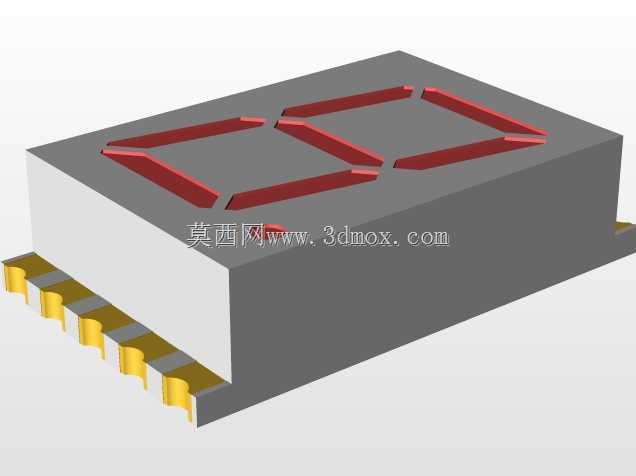

　　从实际选型适配的角度看，这类贴片七段LED的安装边界完全匹配常规0.4英寸贴片数码管的焊盘布局，器件底部共设置10个贴片焊脚，沿器件上下两侧对称排布，焊脚宽度与间距符合SMT回流焊的通用工艺要求，不需要定制钢网即可适配常规消费电子、工业控制板的贴片生产流程。设计过程中优先考虑了发光段的可视角度，将发光段的出光面相对于基体平面做了微小的内凹处理，配合表层封装材料的漫反射特性，在上下左右120度视角范围内都能清晰识别段码显示内容，不会出现侧看段码发虚、缺段的问题，适配多数设备面板的嵌入式安装场景，不管是壁挂式工控终端还是台式检测仪器，操作人员在常规操作站位都能快速读取显示数值。

　　结构设计阶段，针对这类器件常见的焊接虚焊、封装漏光问题做了针对性优化：塑封基体的侧壁做了0.1mm的遮光凸台，相邻段码之间的基体隔层厚度控制在0.15mm，既避免相邻段点亮时出现串光问题，也不会因为隔层过厚导致段码之间间隙过大，影响数字显示的整体性。底部焊脚与塑封基体的结合位置做了燕尾槽嵌合结构，焊脚插入基体部分设置有倒刺结构，避免在回流焊高温过程中焊脚与塑封基体出现松脱移位，提升器件的焊接可靠性。器件整体厚度控制在1.8mm，适配多数设备面板的夹层安装空间，面板开窗尺寸只需要比器件发光区域大0.2mm即可完成装配，不需要额外设置遮光衬垫，依靠基体本身的遮光凸台就能阻挡面板内部的杂散光透出，简化面板装配的物料清单。

　　从功能实现层面，这款七段LED可通过段码组合完成0-9阿拉伯数字以及部分英文字符的显示，搭配小数点点位可实现小数位数值输出，完全满足常规设备的参数显示、计数显示、状态码显示需求。在电路适配性上，器件的段码引脚排布兼容共阴、共阳两种常规驱动电路的布线逻辑，设计PCB时不需要额外跳转过孔，可直接匹配常规的数码管驱动IC引脚定义，缩短硬件布线的周期。考虑到工业场景的使用需求，塑封基体采用耐温阻燃的PPA材料，可承受260摄氏度的回流焊高温冲击，长期工作环境温度覆盖-40摄氏度到85摄氏度，在户外小型测控设备、冷链运输监控终端这类温差较大的使用场景下，也不会出现塑封开裂、段码失效的问题。

　　实际建模过程中，严格按照贴片器件的实物公差要求做结构细节还原，每个焊脚的位置度公差控制在0.05mm以内，发光段的相对位置偏差不超过0.03mm，完全符合SMT贴片的器件封装库建模标准，结构工程师可直接将该模型导入PCB设计软件做器件干涉检查，验证焊盘与器件的匹配度，也可用于设备面板的装配干涉仿真，提前预判面板开窗与器件高度的匹配问题，减少样机试产阶段的结构修改次数。不同于插件式七段数码管，这款贴片式器件不需要在PCB上开安装通孔，可有效节省PCB的布线空间，在小型化手持检测设备、便携式采集终端这类空间受限的产品设计中，能更好地适配高密度布线的布局需求，在保证显示清晰度的前提下，压缩显示模块占用的PCB面积。
