民用客机涡轮喷气发动机三维结构设计

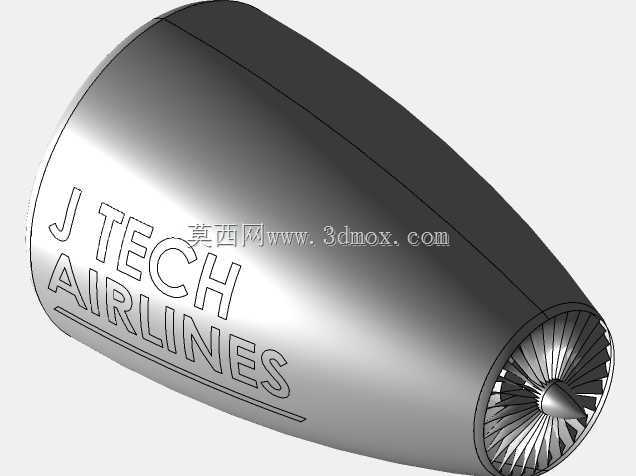

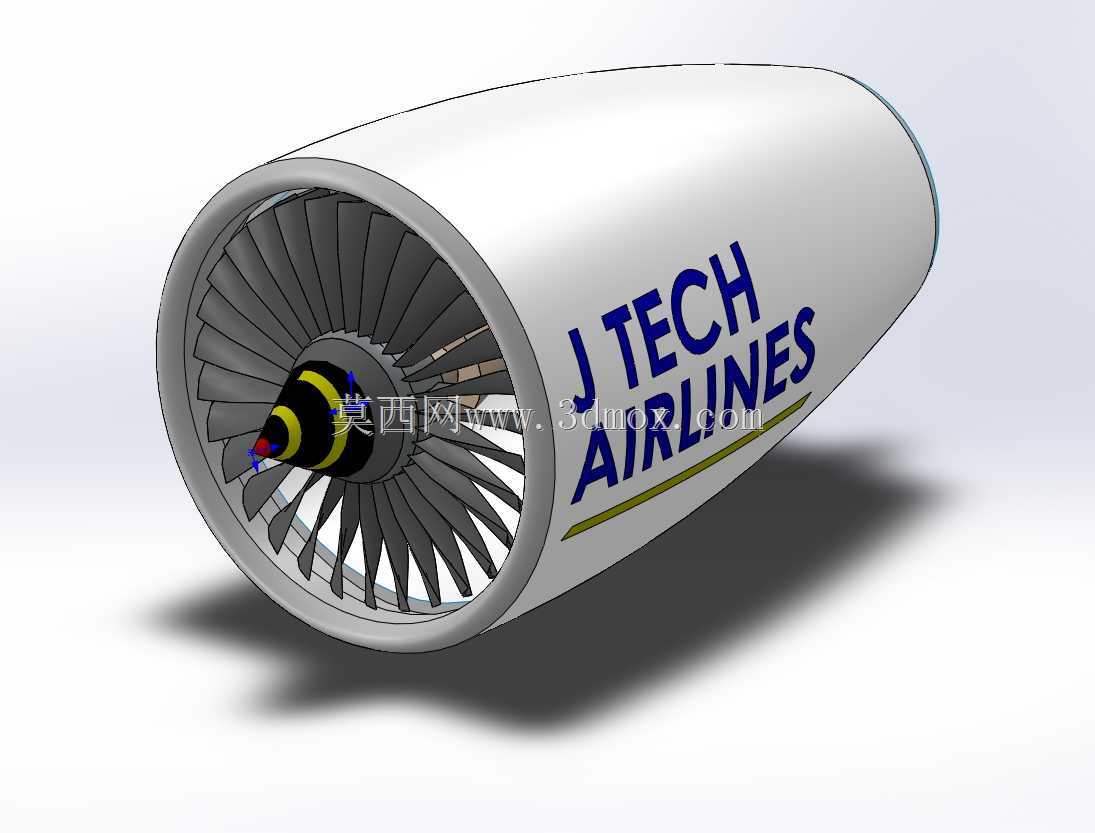

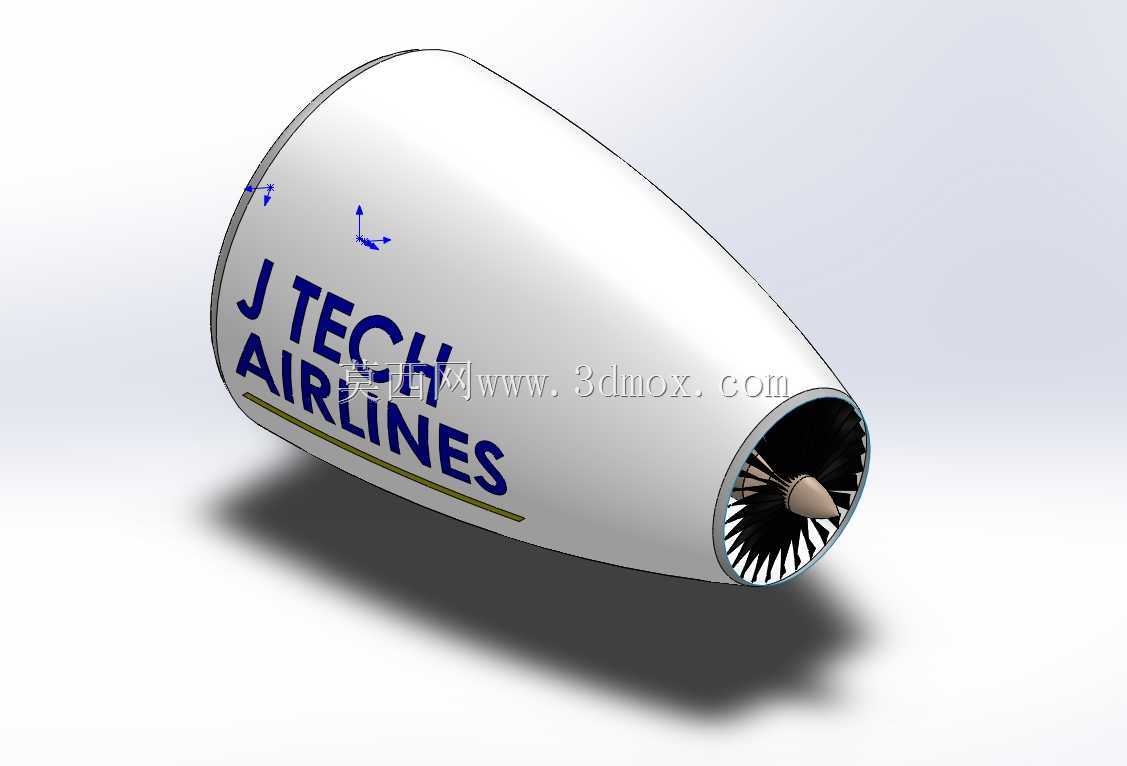

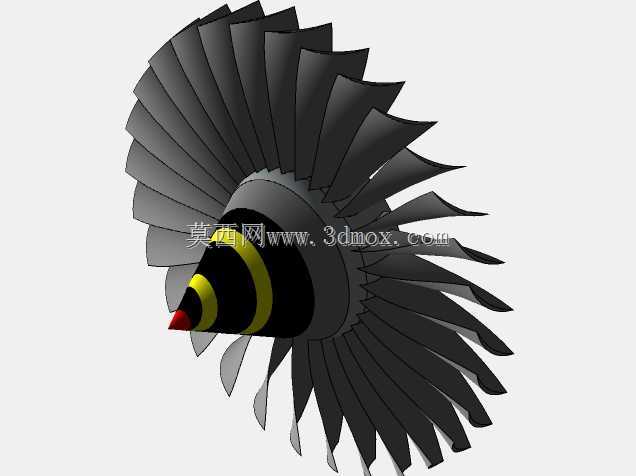

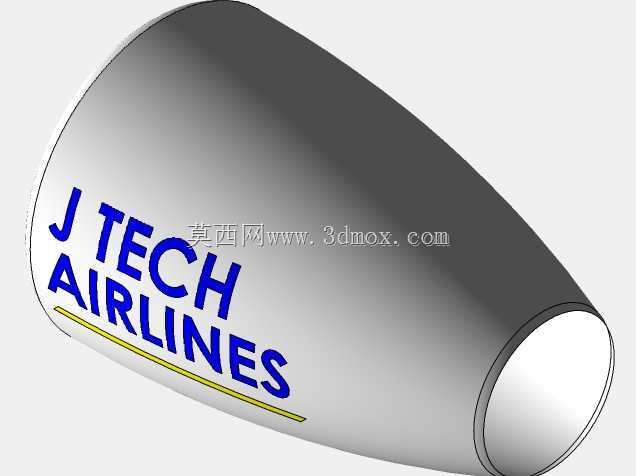

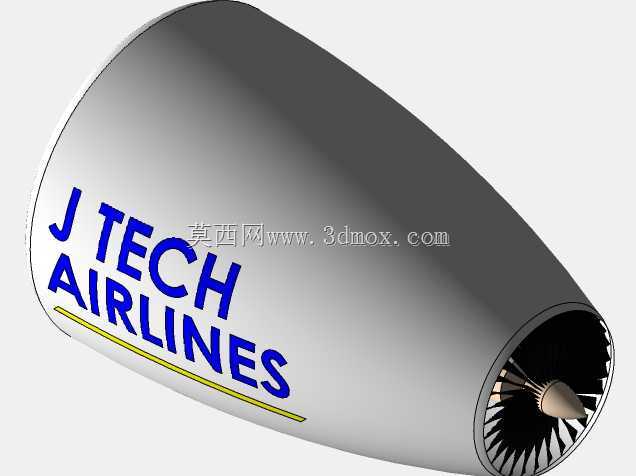

　　该模型还原的涡轮喷气发动机，主要面向民用窄体客机动力单元的教学演示、结构原理验证场景，也可作为航空类专业教具开发、航空科普展项搭建的结构参考载体，实际使用中可直观展示大涵道比涡喷发动机的外部整流形态与前端进气、风扇段的基础布局。从功能特性来看，模型完整呈现了发动机短舱整流罩、进气道唇口、前端风扇叶片组件的外部结构，整流罩采用流线型水滴形截面设计，沿进气方向平滑收窄过渡，能够在亚音速飞行工况下有效降低进气道阻力，引导来流均匀进入风扇压气机段，避免进气紊流引发的压气机喘振问题；前端风扇叶片采用小展弦比后掠设计，叶根与轮盘的连接结构做了简化呈现，可直观展示大涵道比涡扇的进气端布局，整流罩外侧的标识位也还原了民航发动机的外场标识安装区域，

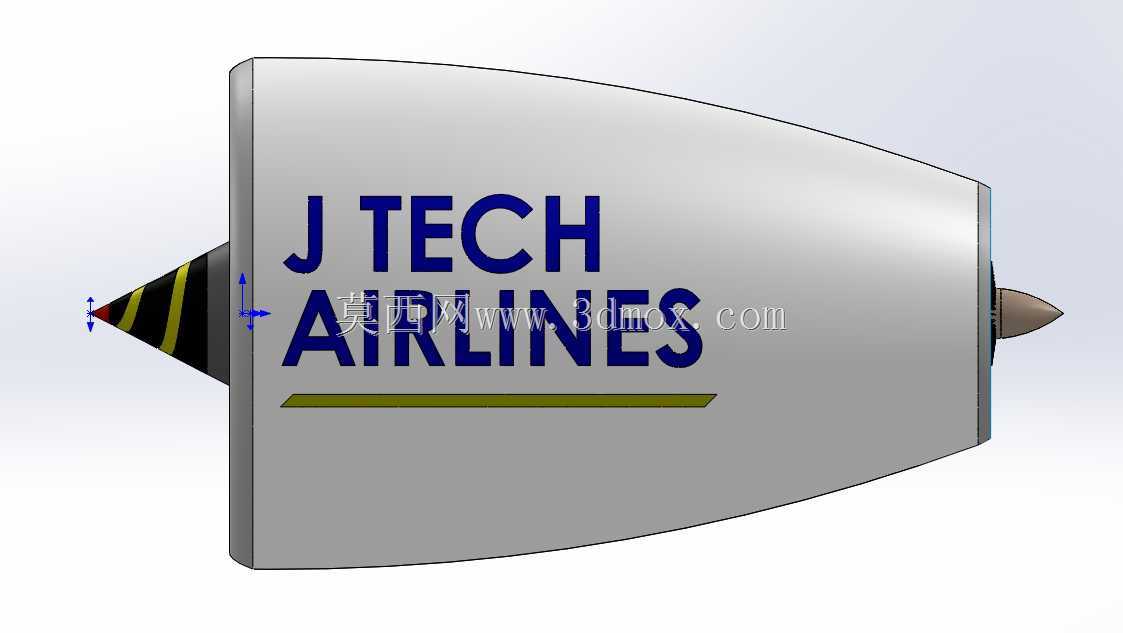

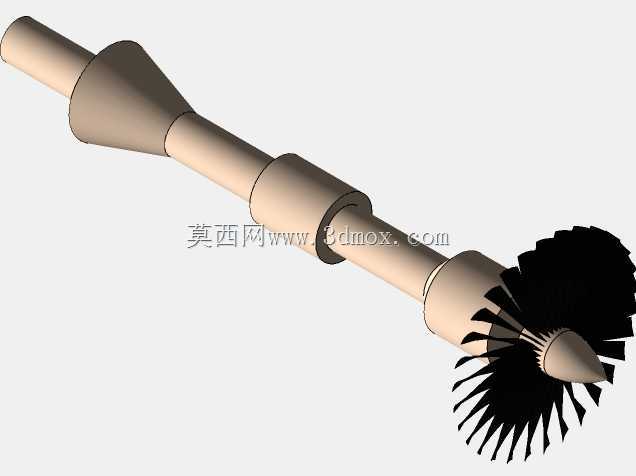

　　可用于演示发动机航线维护中的标识定位逻辑。设计过程中全程采用样条曲线搭建所有曲面的控制轮廓，未使用复杂的参数化关联约束，所有独立部件均通过三维草图定位装配关系，拆分出的三个独立模块分别对应进气整流罩段、风扇转子段、核心机外壳段，各段之间的对接端面采用阶差式止口定位结构，可模拟实际发动机的部段装配对接流程，设计阶段刻意剔除了非必要的零件数量、重量等冗余约束，仅保留核心气动外形与装配对接特征，能够快速调整整流罩的长径比、唇口曲率等参数，适配不同推力等级的涡喷发动机外形验证需求。从安装边界尺寸来看，模型整体呈长锥形布局，最大直径位于进气道唇口后缘位置，沿轴向长度与最大直径的比值约为2.7:1，

　　符合当前主流单通道客机翼下吊装发动机的长径比设计区间，整流罩尾部与核心机外壳的对接端面直径约为最大直径的0.42倍，可匹配核心机段的安装对接需求，发动机整体安装节的预留位置位于整流罩上部重心对应区域，可模拟翼下吊装的安装点受力布局，短舱下部预留了放气活门、管路接口的安装平面，可拓展附属系统的结构建模。在实际工程应用中，这类简化结构模型可用于航空类课程的原理教学，帮助学员快速理解涡喷发动机的外部气动布局逻辑，也可作为航空科普展项的实体3D打印原型，通过拆分部段展示内部结构走向，同时也能作为初期方案论证阶段的外形验证载体，快速调整曲面参数验证不同气动外形的阻力特性，相较于全细节的发动机模型，该模型去除了内部高压压气机、燃烧室、

　　涡轮段的复杂细节，仅保留外部气动轮廓与核心对接结构，文件体量轻便，可快速导入各类仿真软件做基础的外流场气动计算，也能适配不同场景下的展示类渲染需求，在做装配干涉检查时，各独立部段的止口对接结构可快速验证装配路径是否存在干涉，无需拆解复杂的内部管路与叶片细节，大幅提升初期方案的迭代效率。设计时还考虑了短舱表面的维护口盖预留位置，在整流罩侧面预留了对应维护区域的平面基准，可后续拓展添加维护口盖、传感器安装座等细节结构，进气道唇口的曲率半径沿周向做了均匀过渡，符合大涵道比涡扇发动机的进气道设计规范，能够在侧风工况下保证进气的均匀性，避免叶片发生失速颤振，风扇叶片的叶尖与机匣内壁预留了合理的间隙值，可模拟实际工作状态下的叶尖间隙设计逻辑，为后续的细节建模提供准确的尺寸基准。
