标准自行车配套螺旋弹簧减震器结构

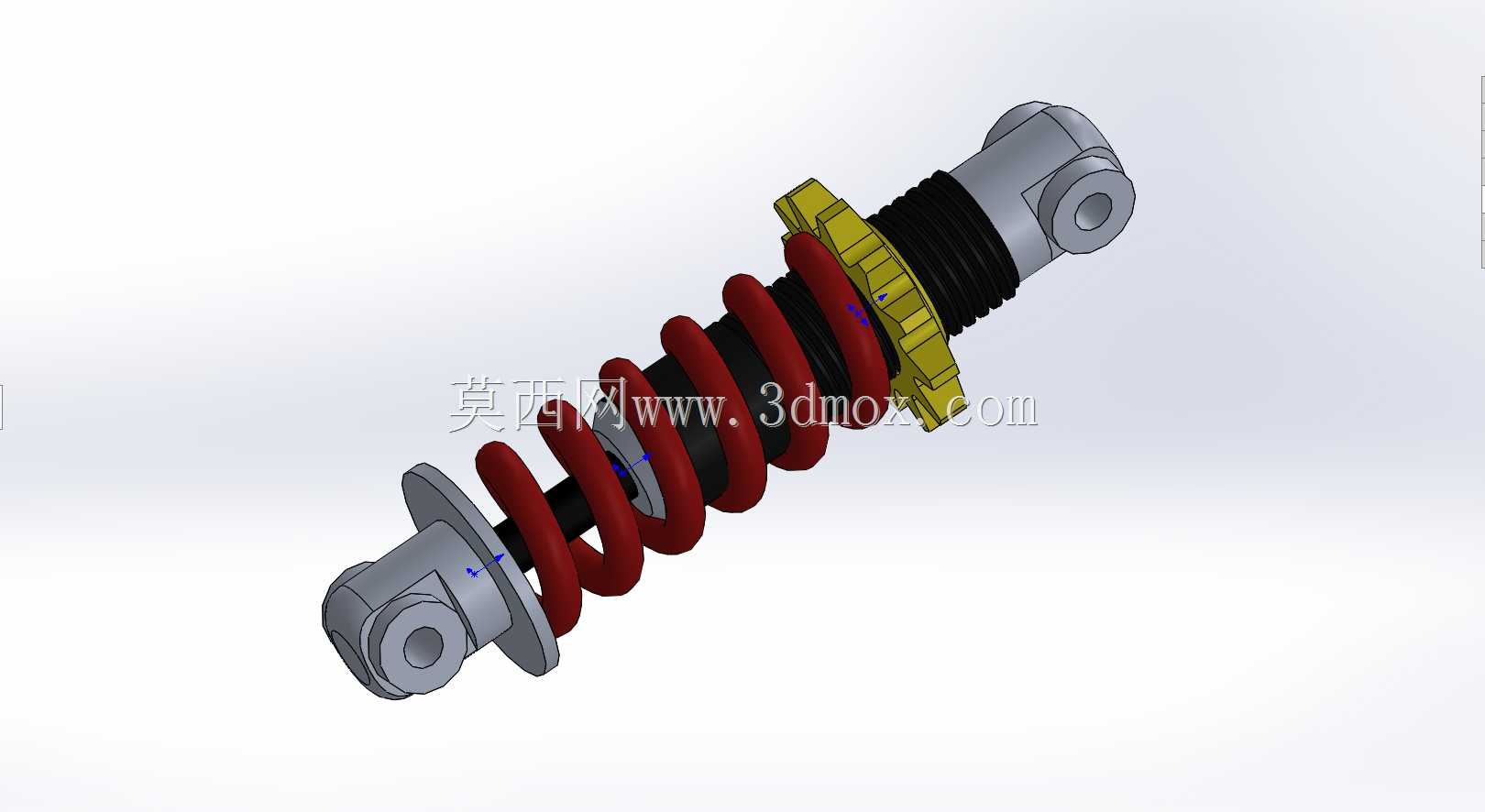

日常通勤、山地越野场景下的自行车，行驶过程中会持续受到路面凸起、坑洼带来的纵向冲击，这类冲击如果直接传递到车架与骑乘者身上，不仅会大幅降低骑行舒适度，长期交变载荷还会造成车架连接部位的疲劳损伤，减震器就是承担冲击缓冲、振动衰减的核心部件。这款适配标准自行车的减震器，采用螺旋弹簧外置、阻尼筒内嵌的结构布局，外部红色螺旋弹簧承担主要的冲击载荷承载，内部阻尼结构负责将弹簧往复运动的动能转化为热能耗散，避免弹簧出现多余的往复弹跳，保证车轮与地面的贴合度，提升骑行过程中的操控稳定性。两端的铰接安装座采用带衬套孔的叉耳结构，安装时通过销轴分别与车架后三角、后平叉对应位置连接，安装边界需要预留足够的摆动空间，避免减震器压缩、回弹行程中与车架管材、传动部件发生运动干涉，设计时需要根据自行车的额定载重、预设行程确定弹簧的线径、圈数与刚度参数，阻尼阀的阻尼系数需要匹配弹簧刚度，避免出现阻尼过小弹跳过多、阻尼过大缓冲失效的问题。建模过程中先确定两端安装孔的中心距作为整体装配基准，先绘制内部阻尼筒的活塞杆、缸体、密封件等核心零件，保证活塞杆与缸体的同轴度公差符合运动要求，再绘制外部的螺旋弹簧，通过螺旋线扫描生成弹簧实体，注意弹簧并圈位置的过渡处理，避免应力集中，之后绘制上下弹簧座、调节预紧力的黄色调节齿圈，调节齿圈通过螺纹与阻尼筒外壁连接，旋转齿圈可以调整弹簧的预压缩量，适配不同体重骑乘者的使用需求，最后完成两端铰接耳、连接法兰的建模，装配完成后需要做运动干涉检查，验证全压缩、全伸长行程下所有零件无碰撞，弹簧的并圈位置不会与相邻零件发生剐蹭。这类减震器除了应用在民用自行车上，经过参数调整后也可适配电动自行车、轻型代步车的后悬架结构，建模时所有配合面的公差需要符合五金加工的工艺要求，铰接孔内预留衬套安装空间，保证后期装配时的零件互换性。
