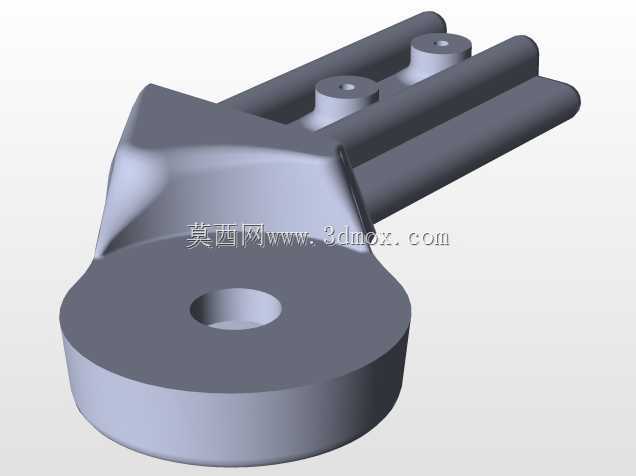

带双柱定位的铰接式连接支座结构

　　这类带双柱定位的铰接式连接支座，常应用在需要实现小角度摆动传动的机械结构中，比如户外摄影支撑配件的角度调节段、小型工装夹具的摆臂连接位、轻型输送线的挡边铰接位置，核心作用是实现两个构件之间的铰接传动，同时通过上部的双柱结构完成配套构件的定位与限位，避免铰接部位出现径向窜动，保证摆动过程的同轴度与稳定性。从结构设计逻辑来看，下部的圆盘基座是整个零件的安装基准，圆盘中心开设的通孔用于穿装铰接销轴，孔的公差配合一般选用H7级间隙配合，既保证销轴转动顺畅，又不会出现过大的配合间隙导致铰接晃动。圆盘的厚度设计需要结合销轴的直径核算剪切强度，保证在承受额定径向载荷时，基座不会出现压溃变形。上部延伸出的两根平行圆柱定位柱，

　　柱体中心同样开设同轴小孔，用于穿装紧定螺钉或者定位销，实现与外接摆臂构件的固定连接，两根定位柱的中心距需要和配套构件的安装孔位严格匹配，柱体的高度根据外接构件的连接深度确定，既要保证足够的插接深度提升连接刚性，又要避免过长导致结构冗余、增加不必要的重量。从外形的过渡设计来看，圆盘基座与上部双柱结构之间采用大圆弧曲面过渡，而非直角衔接，这种设计一方面是为了降低应力集中系数，在铰接部位承受交变摆动载荷时，避免转角位置出现应力集中导致的疲劳断裂，另一方面也能优化零件的成型工艺性，不管是采用机加工还是注塑成型工艺，大圆弧过渡都能减少加工应力或者成型缺陷，提升零件的成品率。在安装边界方面，下部圆盘的外径决定了整个支座的安装占用空间，

　　安装时需要保证圆盘端面与安装基面完全贴合，避免出现倾斜导致铰接销轴受力不均；上部双柱的外伸长度需要预留足够的操作空间，方便安装紧定螺钉或者定位销，同时双柱的外侧轮廓不能超出配套摆臂的转动范围，避免摆动过程中出现结构干涉。在实际选型应用时，需要重点核算铰接孔的承载能力，根据实际工况的径向载荷、摆动频率确定销轴的材质与热处理要求，同时双定位柱的抗剪切强度也需要匹配传动过程中的扭矩载荷，避免柱体在受扭时出现断裂。这类铰接支座的结构设计没有多余的冗余特征，所有结构都服务于铰接传动与定位连接的核心功能，圆盘基座的平面可以作为安装定位的基准面，加工时一次装夹即可完成下端面、中心孔、外圆的加工，

　　上部双柱的加工可以采用分度装夹的方式保证两柱的位置度，整体加工工艺性良好，适合小批量机加工或者批量注塑成型生产。在实际装配过程中，铰接销轴穿装完成后需要在销轴端部加装限位卡簧或者挡圈，避免销轴从基座孔中脱出，双定位柱与外接构件装配时，需要在插接面涂抹少量润滑脂，减少装配过程中的磨损，同时紧定螺钉需要加装防松垫圈，避免设备运行过程中螺钉松动导致连接失效。这类结构的摆动角度范围由上部双柱与基座的相对位置决定，设计时可以通过调整双柱的倾斜角度来适配不同的摆动行程需求，不需要改动下部圆盘基座的安装尺寸，具备一定的结构通用性，可适配多种需要小角度铰接传动的轻型机械场景。
