3D打印LED自行车骑行照明灯具结构

　　日常通勤与夜间户外骑行场景中，自行车前端照明的覆盖范围、续航稳定性与安装适配性，直接决定骑行过程的路面预判效率与通行安全。市售常规自行车灯多采用夹装式快拆结构，往往存在照射角度局限、侧面警示性不足、大震动工况下易移位的问题，这款3D打印结构的LED自行车灯，正是针对现有市售产品的使用痛点做的定向结构优化，核心瞄准夜间非铺装路面骑行、城郊长距离通勤的实际照明需求，兼顾正面远射照明与侧面警示的双重作用。

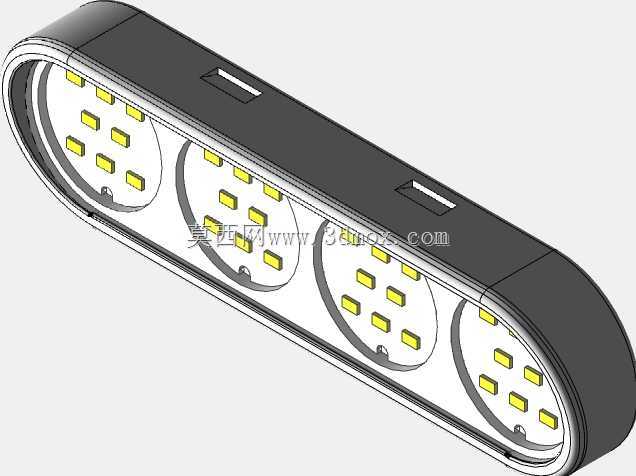

　　整套灯具的结构设计围绕现有自行车车把、车架瓶架的安装边界做适配，核心承载结构采用ABS材质打印成型，充分利用FDM3D打印工艺的成型优势，不需要额外开模就能做出一体化的灯珠定位槽、电池仓卡位与走线槽，减少后续装配的零件数量。灯组部分选用4颗GU5.3规格12V LED灯珠，单颗灯珠光效对应常规卤素灯约12.5W的照明输出，整组总功率等效50W卤素灯的照明亮度，额定工作电流1A，照明覆盖范围兼顾前方15米内的路面照度与车身两侧3米范围的侧向警示，避免路口转弯时侧方车辆无法识别骑行者位置的风险。

　　供电部分的结构设计充分利用自行车现有标准安装位，将5100mAh 4S锂聚合物电池组整合在标准自行车水壶的外形结构内，直接适配车架上的通用水壶架安装位，不需要额外在车把上堆叠固定电池模块，既平衡了整车前后段的重量分布，也避免车把位置堆料过多影响转向操控。按照额定工作电流测算，满电状态下的连续照明时长可以超过5小时，覆盖多数城市通勤用户单周的夜间出行需求，也能满足单次中短途夜骑的续航要求。

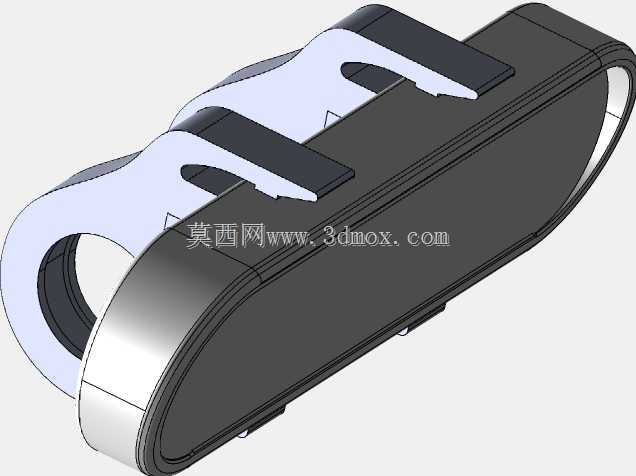

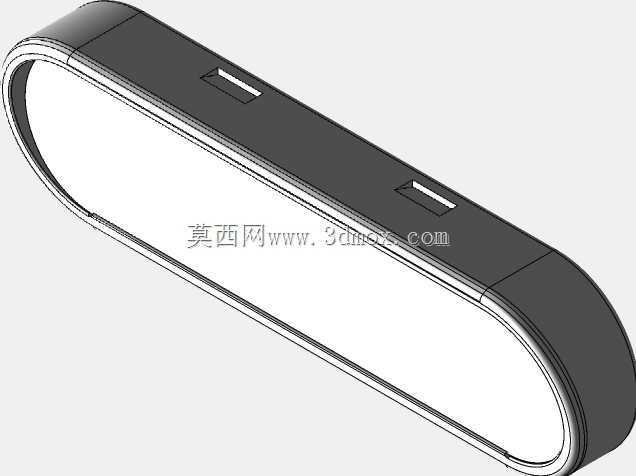

　　结构细节上，灯体外壳的打印结构做了针对性的加强设计，灯珠安装位预留了足够的散热间隙，避免长时间点亮时ABS壳体受高温影响出现形变；电池仓与灯体的连接走线做了内嵌式线槽设计，避免骑行过程中线路外露被剐蹭拉扯；灯体与车把的连接位做了可调角度的阻尼结构，用户可以根据不同骑行姿态、不同路况的需求调整照射俯仰角度，铺装路面通勤时可以适当抬高角度扩大远距视野，非铺装路面骑行时可以压低角度强化近处路面的障碍识别。

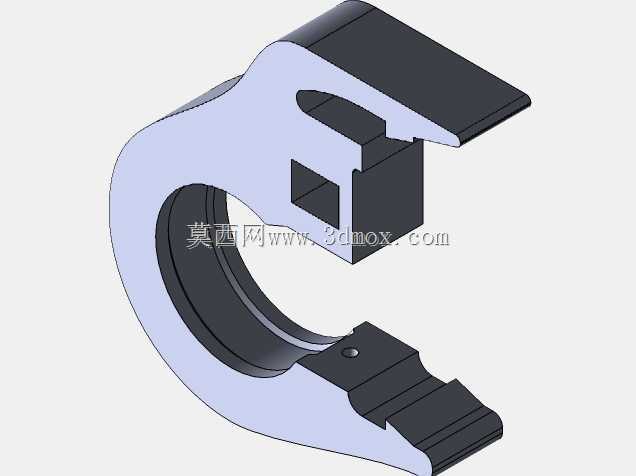

　　从安装适配性来看，整套结构不需要对自行车本身做打孔、改装等破坏性调整，灯体固定夹适配市面常见的22.2mm、25.4mm、31.8mm直径车把，电池仓完全兼容标准水壶架的安装孔距，用户拿到打印完成的零件后，只需要完成灯珠焊接、线路连接、电池组固定几个简单步骤就能完成装配，不需要复杂的调机或额外加工。结构设计过程中已经预留了电子元件的装配公差，常规市售的同规格灯珠、保护板、电池组都可以直接装入，不需要对打印件做二次打磨修整。

　　不同于市售量产自行车灯偏向轻量化、小体积的设计思路，这套结构更侧重复杂路况下的使用可靠性与照明实用性，ABS打印件的抗冲击性能足以应对日常骑行的颠簸、意外摔车的轻度冲击，不会像薄壳塑料量产件那样一摔就裂。侧向补光的结构设计也填补了常规车灯只照前方的盲区，在无路灯的城郊路段、路口交汇位置，能让侧方的机动车、非机动车更早识别到骑行者位置，降低侧面碰撞的风险。对于喜欢DIY骑行装备、有3D打印条件的用户来说，这套结构可以根据自己的实际使用需求调整灯珠数量、电池容量，甚至可以修改壳体外形适配自己的车身涂装风格，相比量产标准化产品有更高的自定义空间。
