紧凑型手持红外热成像仪结构设计

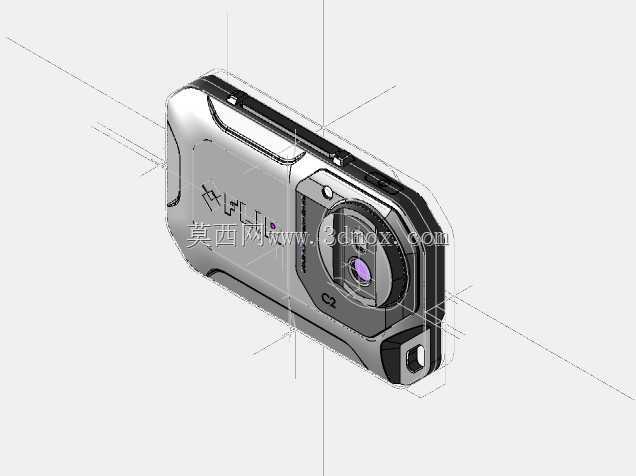

　　这款紧凑型手持热成像设备的结构设计，核心围绕现场快速巡检的作业需求展开，在有限的手持空间内整合了红外探测、可见光采集、数据处理、人机交互等多模块功能，整体外形贴合单手握持的人体工学特征，壳体边缘做了圆弧过渡处理，避免长时间握持产生硌手感，同时边角的加厚结构能抵消日常巡检中意外跌落的冲击，适配工业现场复杂的使用环境。从功能布局来看，镜头区域做了内凹式防护设计，镜头周边的壳体高出镜片平面1.2mm，日常放置时镜片不会直接接触接触面，减少镜片刮花的概率，镜头旁集成的可见光摄像头与红外镜头保持固定的光轴间距，在结构设计时通过定位柱做硬限位，保证两个镜头的相对位置公差控制在0.05mm以内，避免双光融合时出现画面错位的问题。

　　设备侧面的按键做了凸点触感设计，操作人员佩戴劳保手套时也能准确识别按键位置，触发力度设置在3.5N，既避免误触，也不会因为按压力度过大影响操作手感，按键周边的密封胶圈采用嵌入式安装，和壳体的配合间隙控制在0.1mm以内，满足日常巡检时的防尘防泼溅要求。设备尾部的挂绳孔做了贯穿式加强结构，挂绳受力直接传递到内部的金属支撑骨架上，不会因为拉扯导致壳体开裂，适配现场作业时挂在手腕上防止掉落的使用习惯。内部结构采用分层堆叠设计，最前端是镜头组件固定座，采用PC+ABS材质注塑成型，镜头安装位的同轴度公差控制在0.03mm，保证红外探测器的成像光路不受结构偏差影响；中间层是主控电路板与电池仓，电池仓做了独立的隔离筋设计，

　　电池和电路板之间保留0.8mm的安全间隙，避免电池鼓胀时挤压电路板，同时电池触点采用弹片式结构，设备在晃动或者轻微震动时也能保持稳定供电，不会出现断电重启的问题；最外层是上下对合的壳体，结合面处做了止口结构，配合防水胶条实现整体密封，壳体表面做了细晒纹处理，既提升握持摩擦力，也能掩盖日常使用产生的细微划痕。从安装边界来看，设备整体的长宽高尺寸控制在单手握持的舒适区间，厚度方向最厚处不超过30mm，放在工装口袋或者工具包内不会占用过多空间，镜头区域的外径尺寸匹配通用的镜头保护盖配件，用户可以根据使用需求加装偏振镜等外接附件，设备底部的标准螺纹孔可以适配通用的小型三脚架，满足长时间定点测温的架设需求。在工业现场的实际应用中，

　　这类设备主要用于电气设备的过热隐患排查、暖通管道的漏点检测、机械设备的轴承温升检测等场景，设计时充分考虑了现场操作的便捷性，整机重量控制在200g以内，单手握持巡检两小时也不会产生明显的负重感，屏幕区域做了防眩光处理，在户外强光环境下也能清晰看清热成像画面，屏幕周边的壳体高出屏幕表面0.8mm，屏幕朝下放置时不会直接摩擦屏幕表面。结构设计时还做了散热考量，主控芯片的发热位置对应壳体内部的导热胶垫，将芯片工作产生的热量均匀传递到金属中框上，避免长时间工作时芯片过热降频，同时壳体上的散热槽做了隐蔽式设计，不会因为开槽导致灰尘或者液体进入设备内部。电池仓的开盖结构采用滑扣式设计，不需要额外工具就能更换电池，滑扣的锁紧力度设置合理，日常携带时不会因为晃动意外开盖，电池盖内侧的密封胶圈和仓体紧密贴合，保证更换电池后设备的密封性能不受影响。设备的接口部分做了软胶塞防护，接口采用通用的Type-C规格，既可以用来充电，也能导出存储的热成像数据，软胶塞和壳体连接为一体，避免胶塞丢失影响防护性能。
