SkyHeroLite双轴回转连接安装支架

　　这款双轴回转连接支架，是适配SkyHeroLite机架与Swing 2轴云台的专用转接结构，在小型航拍无人机、穿越机的挂载系统中承担核心的载荷传递与定位功能。日常作业场景里，不管是搭载轻量化运动相机做低空航拍测绘，还是挂载小型图传设备做穿越飞行的视角拓展，这个支架都需要在高频振动、瞬时机动过载的工况下保持安装基准的稳定性，避免挂载设备出现偏移、共振导致的画面抖动或者连接松脱。

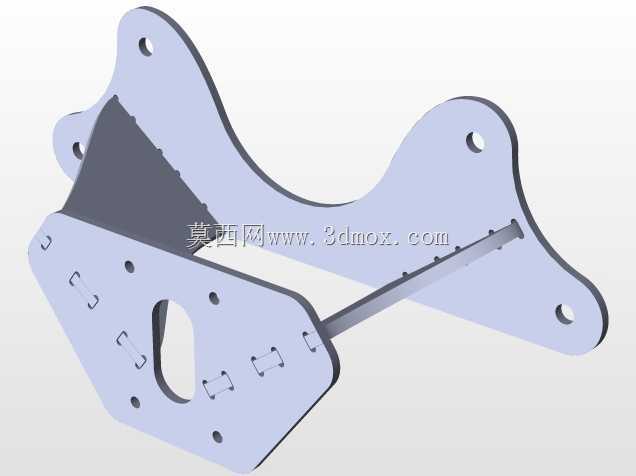

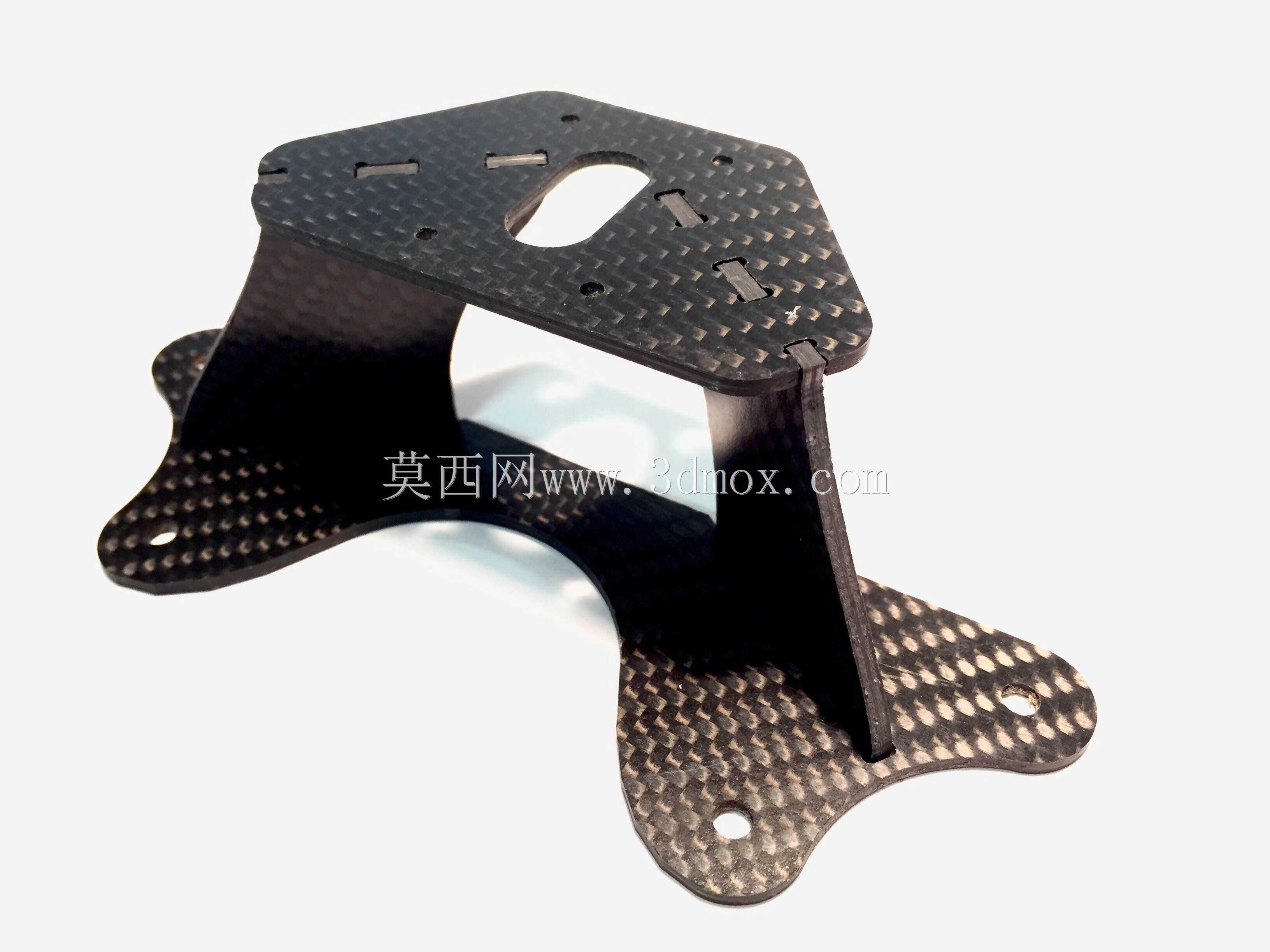

　　从结构设计逻辑来看，整体采用一体化碳纤维板材弯折成型的方案，没有额外的拼接紧固件，一方面最大化利用碳纤维材料比强度高、阻尼特性好的优势，抵消飞行过程中电机带来的高频振动，另一方面减少装配累积误差，保证安装面的形位公差精度。上部的安装板做了异形切边处理，预留的多组长条形安装槽位，不是随意开设的：长槽的走向分别对应X、Y两个方向的调节余量，安装时可以根据挂载设备的重心位置微调固定点位，让整个挂载组件的重心落在回转轴线的交点上，避免双轴回转时出现偏载力矩，增加舵机的负载损耗。上部板面中间的大尺寸镂空，一方面是为了减轻整体重量，对于起飞重量敏感的小型无人机来说，每减少一克无效重量都能换来更长的续航时间，另一方面这个镂空位刚好可以避让云台的排线走线，避免回转过程中排线被挤压、磨损，给线材留出足够的弯曲活动空间。

　　下部的三个支脚呈120度左右的夹角分布，每个支脚末端都开有圆形定位安装孔，这个布局是完全匹配SkyHeroLite机架前端的预留安装点位的，安装时不需要额外打孔修改机架结构，直接用对应规格的螺丝就能完成固定。支脚的弯折角度经过反复校核，既保证支架和机架表面留有足够的间隙，不会和机架上的电调、接收机等电子元件产生干涉，又能让上部的云台安装面保持水平基准，减少云台初始校准的工作量。支撑部分的两个立板做了等宽设计，和上下安装面的连接位置做了圆弧过渡处理，避免直角位置出现应力集中——毕竟碳纤维板材虽然抗拉强度高，但抗冲击韧性差，直角位置在受到瞬时大过载的时候很容易出现层裂，圆弧过渡可以把集中的应力分散到更大的区域，提升结构的抗冲击能力。

　　从安装边界尺寸来看，支架整体的高度控制在较低的范围，不会让挂载的云台过于突出机架前方，避免飞行过程中云台撞到障碍物，同时也能降低整机的正面风阻，减少高速飞行时的风阻对飞行姿态的影响。上部安装板的有效安装区域覆盖了主流轻量化云台的固定孔距范围，除了适配指定的Swing 2轴云台之外，同尺寸规格的其他两轴云台、小型激光测距模块也能通过调整槽位固定位置完成适配，有一定的通用拓展性。

　　实际使用中，这个支架的受力路径非常清晰：挂载设备的载荷通过上部安装板传递到两个立板，再通过三个支脚分散传递到机架的主结构上，每个受力节点的截面厚度都经过匹配，不会出现局部强度过剩或者薄弱的情况。和常见的3D打印塑料支架相比，碳纤维材质的支架在相同重量下的刚性要高出数倍，不会因为长时间受载出现蠕变变形，能够长期保持安装精度；和金属材质的支架相比，它的重量更轻，不会给机架带来额外的载荷负担，同时碳纤维本身的导电特性还能起到一定的电磁屏蔽作用，减少图传、飞控信号受到的干扰。

　　在做结构建模的时候，需要特别注意弯折位置的R角精度，还有各个安装孔位的同轴度、安装面的平面度要求，如果安装面的平面度超差，固定云台之后会出现初始角度偏差，导致云台自检的时候无法找到水平基准，影响增稳效果。长槽的宽度也要和常用的M2、M2.5安装螺丝匹配，槽边不能有毛刺，避免安装时螺丝卡滞，同时槽的长度要控制在合理范围，过长会降低安装板的局部刚性，过短则没有足够的调节余量。
