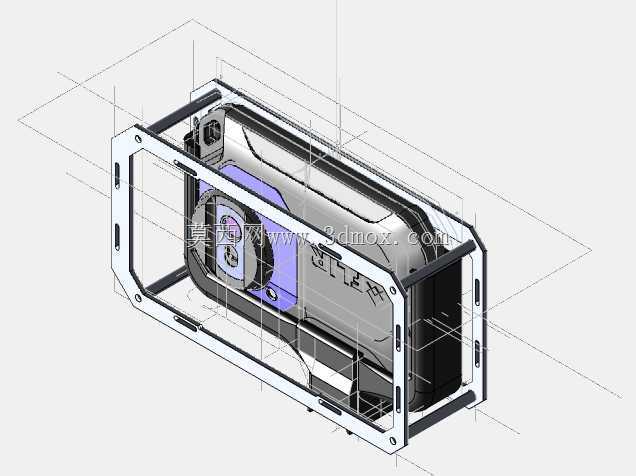

FLIR C2热像仪防护框架结构设计

　　这套结构针对FLIR C2手持热像仪的户外作业防护需求开发，核心解决现场检测作业中设备易磕碰、跌落损伤的痛点。在电力巡检场景下，运维人员攀爬杆塔、穿行设备区时，手持热像仪很容易碰到角钢、桥架等金属构件，原厂塑料外壳抗冲击能力有限，一旦边角开裂就会影响镜头密封与按键操作，这套外置框架通过包裹设备核心受力边角，将冲击载荷分散到框架整体结构上，避免应力集中在设备壳体的薄弱位置。框架采用镂空式设计思路，没有做全封闭包裹，一方面预留了热像仪镜头、操作按键、数据接口的全部操作空间，作业时不需要拆卸框架就能完成对焦、参数调整、数据导出等全部操作，另一方面镂空结构能最大程度降低附加重量，不会给手持作业增加过多负担，

　　长时间握持巡检也不会产生明显的负重感。从安装边界来看，框架内侧的定位凸台完全匹配热像仪壳体的外形曲面，装配时不需要对原厂设备做任何打孔、粘接改造，直接将设备卡入框架即可完成固定，框架侧边的锁紧弹片能提供足够的夹持力，正常作业晃动、甚至1.2米高度自由跌落时设备也不会从框架中脱出。框架的外侧安装位预留了通用挂点，既可以搭配腕带防止手持脱落，也能适配快装板连接三脚架，满足定点长时间测温的架设需求。在工业设备维护场景中，这套防护结构能适配车间内的油污、粉尘环境，框架表面做了硬质氧化处理，接触切削液、润滑油后不会产生腐蚀，日常清洁只需要用湿抹布擦拭即可，不需要拆解维护。设计时特意避开了热像仪的散热区域，框架与设备壳体之间预留了1.

　　5mm的均匀间隙，不会阻挡设备工作时的热量散出，长时间连续测温也不会因为散热受阻导致设备过热降频。框架的边角位置做了向外延伸的凸起结构，当设备正面或背面朝下跌落时，凸起结构会先接触接触面，让镜头、显示屏与接触面之间保持足够的安全距离，避免光学元件与屏幕直接受冲击。针对现场作业可能遇到的临时放置需求，框架底部做了平面支撑结构，不需要额外支架就能将热像仪平稳放置在水平的设备外壳、管道表面，方便运维人员腾出手记录检测数据。结构的受力分析阶段针对常见的磕碰角度做了仿真验证，框架的筋位分布完全对应冲击载荷的传递路径，在边角受冲击时，筋位能将力快速传导到整个框架，避免局部受力过大产生形变，同时框架的形变阈值控制在不会挤压到内部设备壳体的范围内，

　　就算框架受冲击产生轻微弹性形变，也不会刮伤热像仪的原厂外壳。在消防应急检测场景下，这套框架也能适配复杂的废墟作业环境，尖锐的碎石、混凝土碎块碰撞到设备时，框架能先抵挡尖锐物体的穿刺冲击，保护热像仪外壳不被划破，保证在应急作业过程中设备能稳定工作。框架的所有棱边都做了R2以上的圆角处理，手持接触时不会有割手感，就算戴薄劳保手套操作也能顺畅握持，不会因为棱角突出勾挂工作服或者安全绳。
