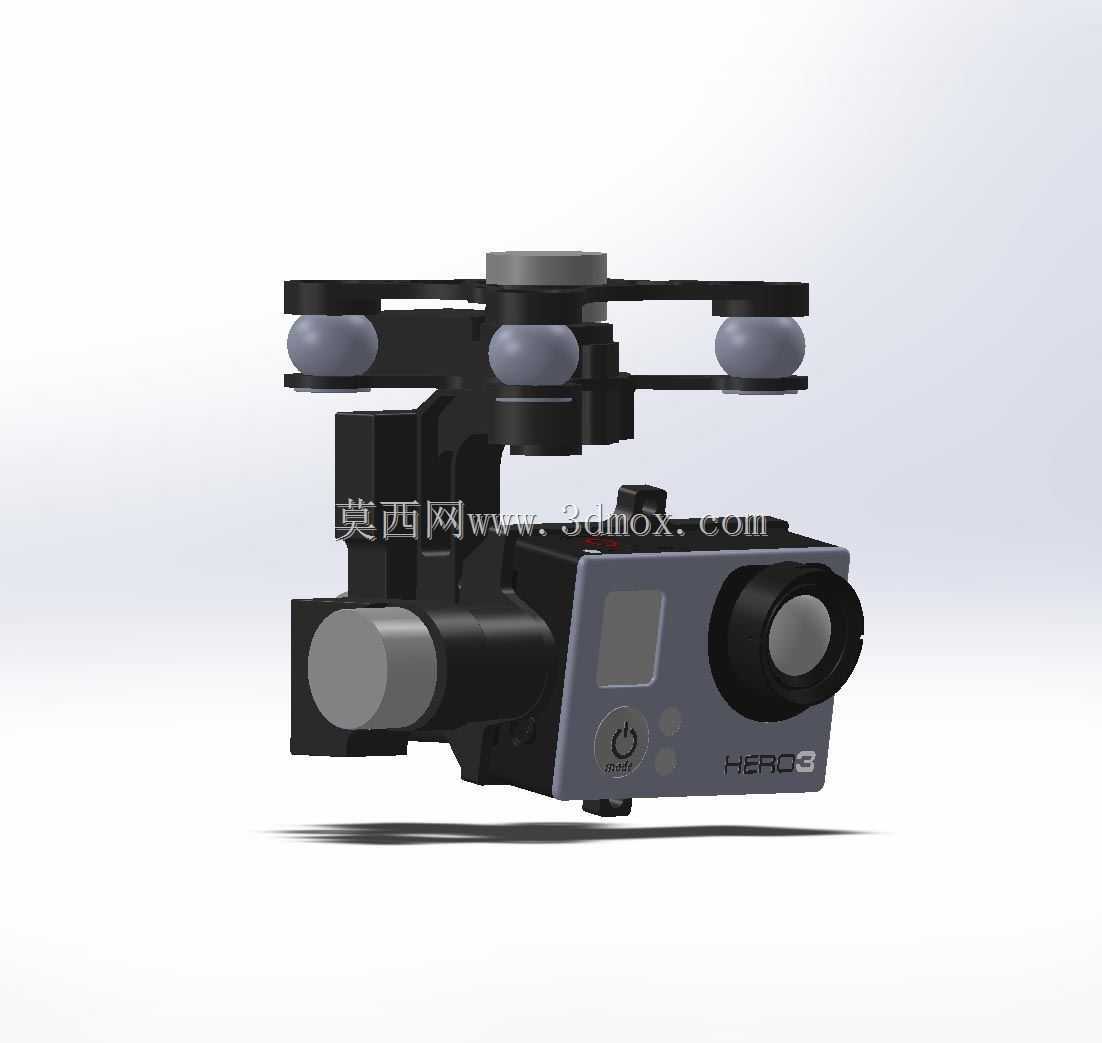

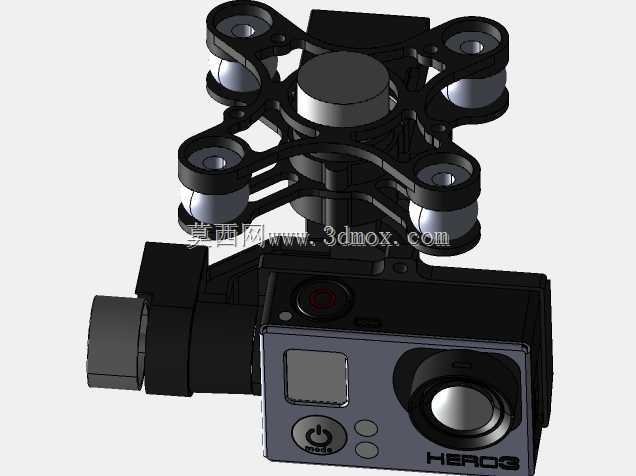

禅思H3-3D云台搭载GoPro相机结构

　　这套挂载结构主要服务于低空航拍作业场景，在无人机航测、影视航拍、户外纪实拍摄等领域有着广泛的应用，核心作用是为运动相机提供稳定的拍摄支撑，抵消飞行器飞行过程中产生的多维度震动与姿态偏移，保证拍摄画面的平稳清晰。从实际使用需求出发，该结构在设计时优先考虑了挂载适配性与减震效能，整体采用分体式布局，上部为与飞行平台连接的减震挂载端，下部为相机固定舱段，中间通过多轴转动结构实现姿态调整自由度。上部减震端设置了三组对称分布的阻尼减震球，采用硅胶类阻尼材质制作，能够有效过滤飞行器电机运转产生的高频微幅震动，避免震动传导至相机端引发画面果冻效应，减震球的安装位采用卡槽式设计，无需额外紧固件即可完成快速拆装，方便户外作业时的部件更换与维护。

　　下部相机固定舱针对GoPro运动相机的外形做了适配性包覆设计，舱体轮廓完全贴合相机的机身曲面，预留了相机按键、屏幕以及镜头的操作与通光空间，安装时只需将相机滑入舱体即可完成定位，侧面设置的弹性锁扣能够防止飞行过程中相机脱出，同时不会遮挡相机的散热区域，保证长时间拍摄时相机的工作温度处于合理区间。中间的多轴转动结构采用高精度轴系配合，转动阻尼经过调校，既能够在飞行姿态变化时快速响应增稳指令，又不会出现虚位晃动，三个转动轴分别对应俯仰、横滚、航向三个维度的姿态补偿，能够在飞行器发生倾斜、转向动作时，始终保持相机处于水平拍摄状态，满足不同拍摄角度的调整需求。结构的外部精度控制在0.1毫米级别，所有配合面的公差都经过严格校核，

　　保证转动部件的运行顺畅度与安装定位的准确性，内部结构做了简化处理，去除了不必要的冗余结构，在保证结构强度的前提下尽可能降低整体重量，减少对飞行器续航时间的影响。尺寸测绘阶段采用卡尺与钢尺配合的方式完成，所有安装边界尺寸都适配主流多旋翼飞行平台的挂载标准，上部的安装板预留了通用的安装孔位，能够直接固定在常见的无人机机身挂载位上，无需额外制作转接件。在实际作业过程中，这套结构能够适应不同的户外环境，减震球的阻尼特性在高低温环境下都能保持稳定，不会因为温度变化出现减震效能下降的问题，相机固定舱的锁扣结构经过反复测试，在大机动飞行动作下也不会出现松脱，转动轴的阻尼设置能够抵消飞行过程中的风阻影响，保证相机姿态的稳定性。

　　设计过程中没有采用复杂的异形结构，所有部件都具备良好的加工工艺性，无论是3D打印制作原型还是开模批量生产都能够快速实现，部件之间的连接尽量采用快拆结构，减少户外作业时的工具使用需求，降低现场维护的难度。结构的整体重心经过优化，挂载相机后整体重心位于转动轴的交汇点处，能够降低增稳系统的负载，提升姿态调整的响应速度，减少不必要的动力消耗。
