路虎III系列车型配套轮毂连接法兰结构

　　做硬派越野车底盘轮端结构设计快十二年，经手的非承载式车型轮边连接方案少说有四十多套，这次拆解复刻的路虎III系列轮端连接构件，是早年硬派越野轮端设计里非常有代表性的务实方案，和现在城市SUV偏向轻量化、集成化的设计逻辑完全不同，所有结构取舍全围绕非铺装路面的重载、冲击耐受需求做的。先从实际装车场景说，这个构件是装在车轮轮毂和半轴输出端、转向节之间的核心传力件，日常行驶时要把半轴输出的驱动扭矩完整传递给轮毂带动车轮转动，越野工况下还要承受车轮受到的纵向冲击、侧向附着力带来的弯矩，甚至车轮悬空再落地瞬间的峰值冲击载荷，早年路虎III系列作为农用、越野多用途车型，经常要在碎石路、泥泞路、山地陡坡行驶，轮端的受力工况比城市用车恶劣数倍，

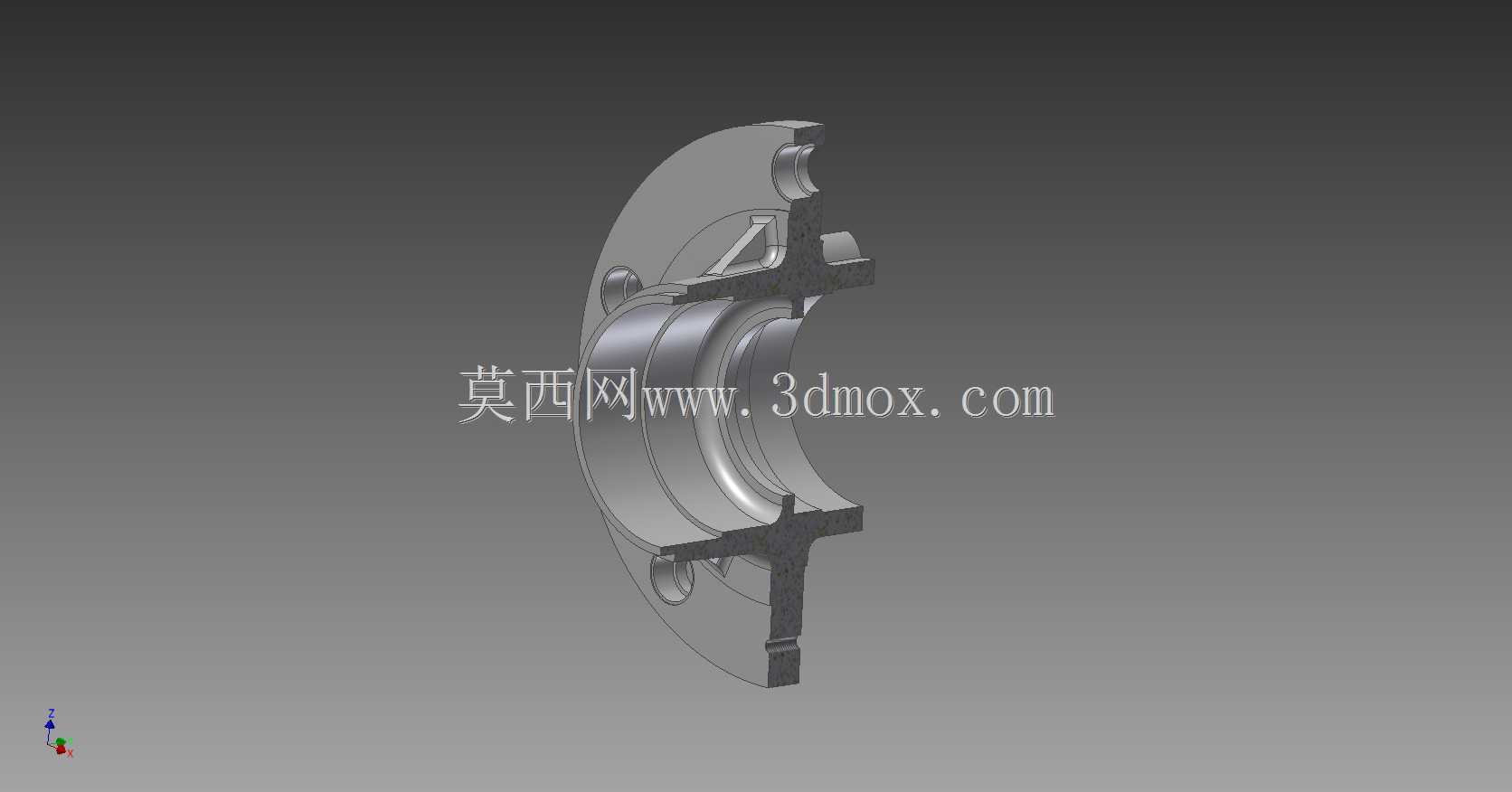

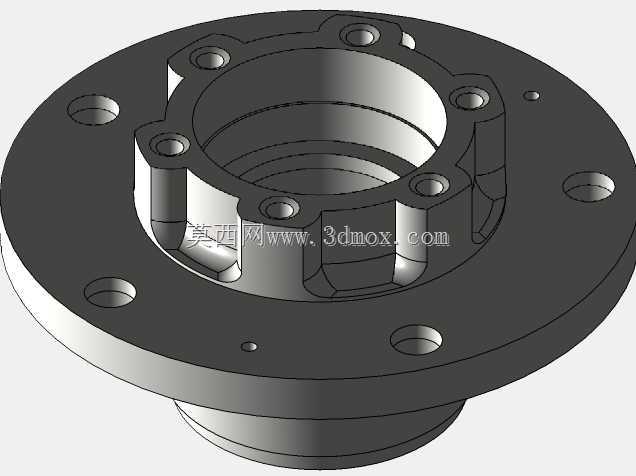

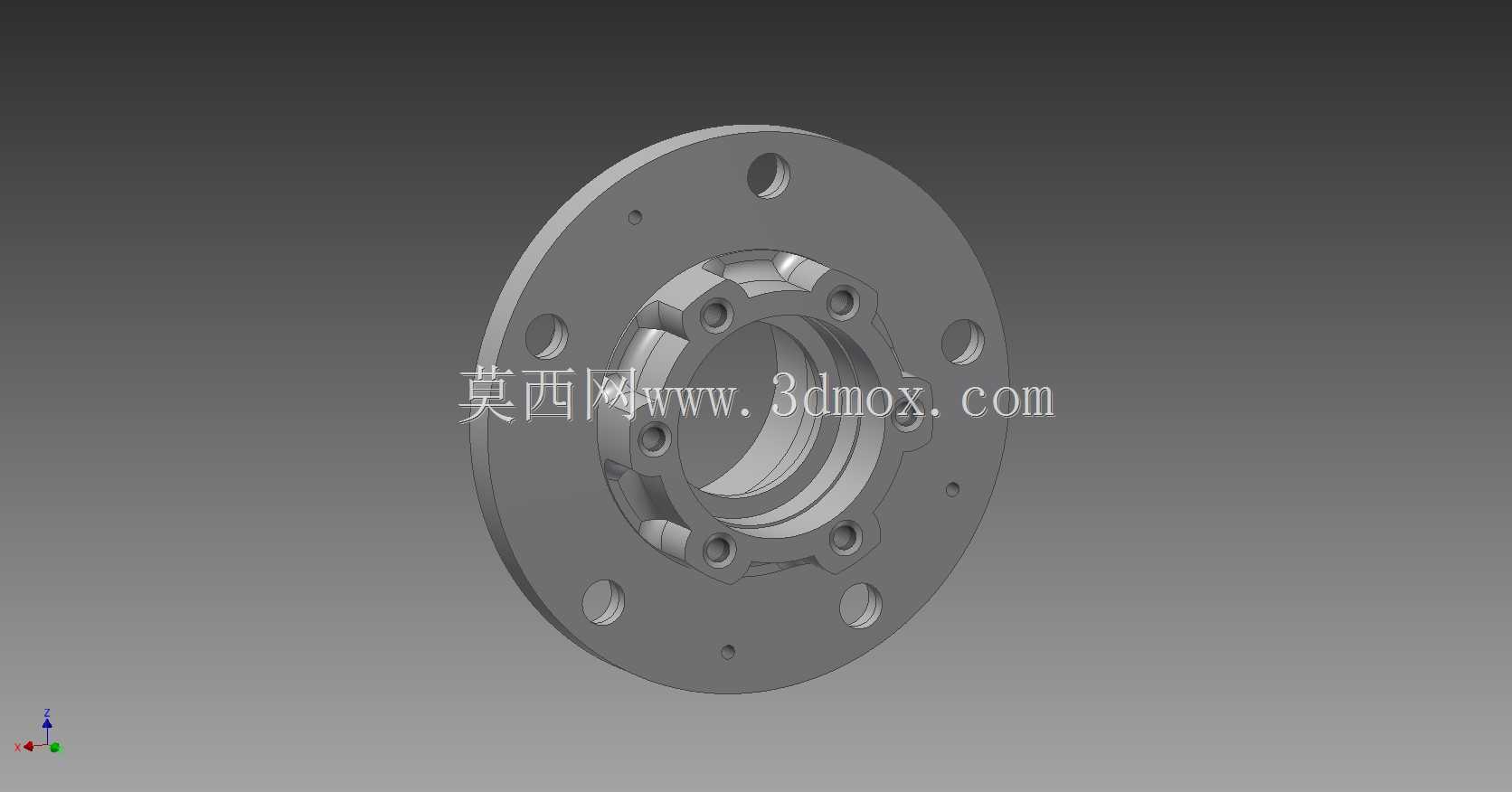

　　这个构件的设计完全贴合这类使用场景。从结构设计思路来看，整个构件采用盘式回转主体结构，没有多余的异形减重结构，主体法兰盘上均匀分布的螺栓通孔，是用来和车轮轮毂的安装止口对位锁紧的，孔位的分度圆直径完全匹配路虎III系列原厂轮毂的安装孔距，每个安装孔周边都做了局部加厚的凸台结构，避免螺栓锁紧时局部压应力过大导致法兰盘变形，也能在车轮受到侧向冲击时分散螺栓孔位的应力集中，防止孔位开裂。中心位置的阶梯通孔是核心的定位与传力结构，大直径端的内孔是和半轴端部的轴径做过渡配合的，装配时靠这个配合面保证轮端的旋转同轴度，避免高速行驶时车轮出现摆振，内孔里的环槽是用来装弹性挡圈的，限制半轴和法兰之间的轴向窜动，防止越野颠簸时连接松脱。

　　靠近中心位置周向分布的小螺纹孔，是用来和半轴端部的连接法兰锁紧的，螺纹孔的深度做了严格控制，既保证足够的螺纹啮合长度传递大扭矩，又不会因为孔深过深导致法兰主体壁厚不足，降低整体结构强度。法兰盘朝向转向节的一侧，设计了环形的止口凸台，这个凸台是和轮毂轴承的内圈端面贴合定位的，装配时能保证轴承的安装同轴度，同时承受车辆行驶时的轴向载荷，把车轮受到的轴向力顺畅传递到轴承和转向节上，避免应力集中在连接螺栓上。从安装边界尺寸来说，整个法兰盘的外径刚好适配原厂轮毂的中心孔避让尺寸，不会和轮毂的中心避让腔发生干涉，法兰盘的整体厚度控制在既满足强度要求，又不会过度增加轮端的悬臂长度，轮端悬臂长度直接影响轮端轴承的受力弯矩，

　　过长的悬臂会让轴承在承受冲击时载荷成倍增加，这个设计里的厚度取值是经过多轮载荷校核的，平衡了强度和轮端受力的关系。所有的安装孔位位置度公差都控制在0.1mm以内，保证装配后车轮的动平衡余量符合要求，不会出现高速行驶方向盘抖动的问题。和现在很多车型采用的轮毂轴承集成式法兰不同，这个分体式的法兰结构维修性更好，在野外场景如果出现法兰损伤，不需要整体更换轮毂轴承总成，只需要单独更换这个法兰构件就能修复，非常适配硬派越野车的户外使用需求，早年这类车型的设计里，维修便利性是和结构强度同等重要的设计指标。另外这个构件的所有棱边都做了倒角处理，不仅是为了去除加工毛刺，装配时也能避免划伤密封件和安装配合面，法兰盘表面没有做多余的装饰性处理，所有表面的粗糙度要求都是根据配合需求设定的，配合面的粗糙度控制在Ra1.6，保证配合紧密，非配合面的粗糙度控制在Ra6.3，降低不必要的加工成本。在做三维建模的时候，要特别注意各个安装孔的分度角度、配合面的同轴度公差，还有螺纹孔的有效深度，这些参数直接影响后续装车的适配性，如果孔位分度出现偏差，会导致轮毂安装错位，行驶时出现轮胎偏磨、轮端抖动的问题；如果配合面的同轴度超差，会加速轮毂轴承的磨损，缩短轴承的使用寿命。
