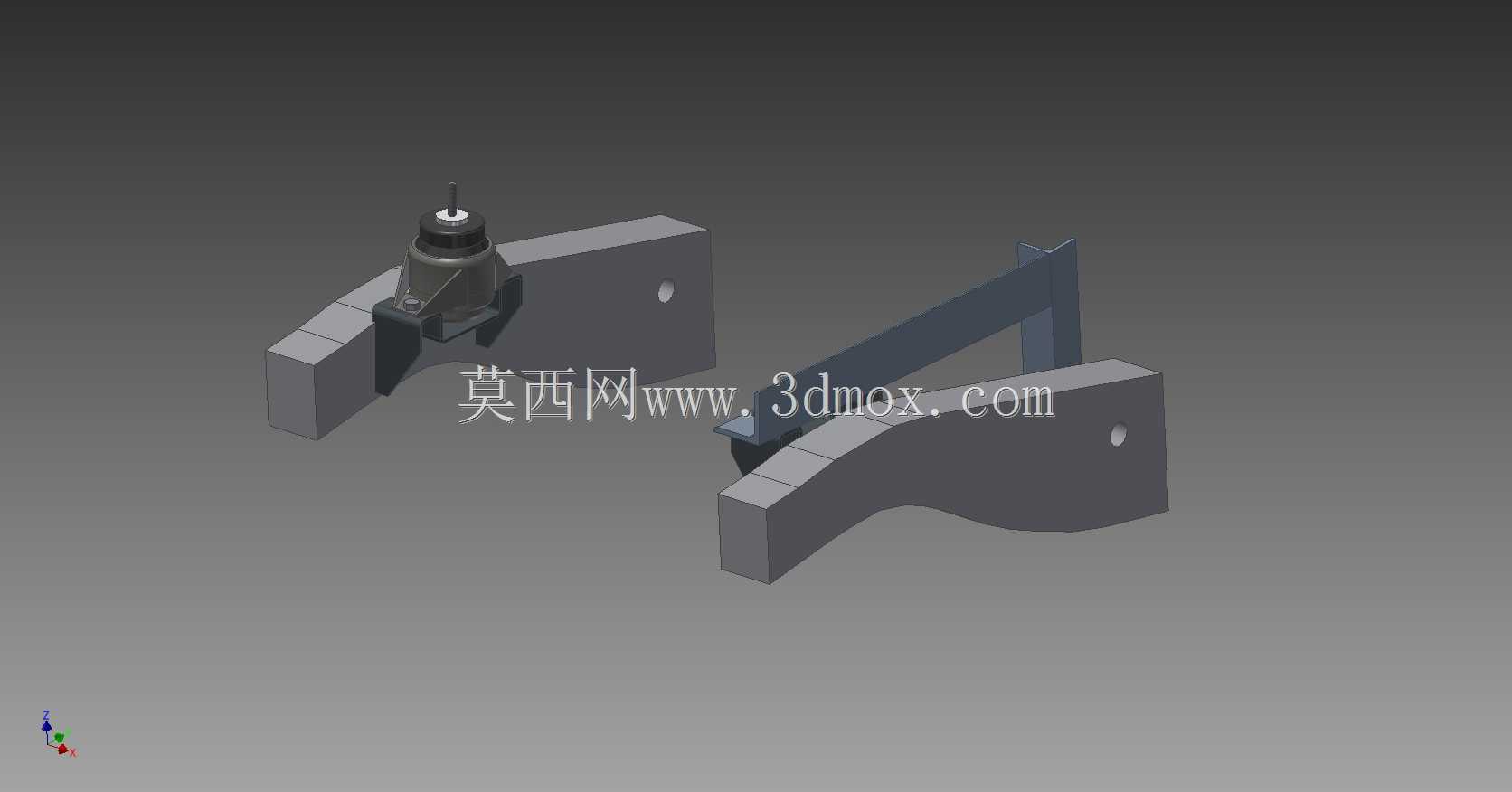

路虎TD5车型发动机固定支撑支架结构

　　在越野车型的动力总成布置环节，发动机支架是衔接动力单元与车身承载结构的核心受力构件，这款适配路虎TD5动力单元的支架，主要承担发动机运行过程中的载荷传递、振动阻隔与位置固定作用，直接影响整车动力系统的安装精度与行驶过程中的NVH表现。从实际装车场景来看，这类支架需要适配越野工况下的复杂受力，不仅要承受发动机自身的静态重量，还要应对车辆在非铺装路面颠簸、急加速急减速、极限转向时产生的多向冲击载荷，同时要缓冲发动机做功过程中产生的往复振动，避免振动直接传递到车身舱体，影响驾乘体验甚至引发周边管线、附属构件的疲劳损坏。

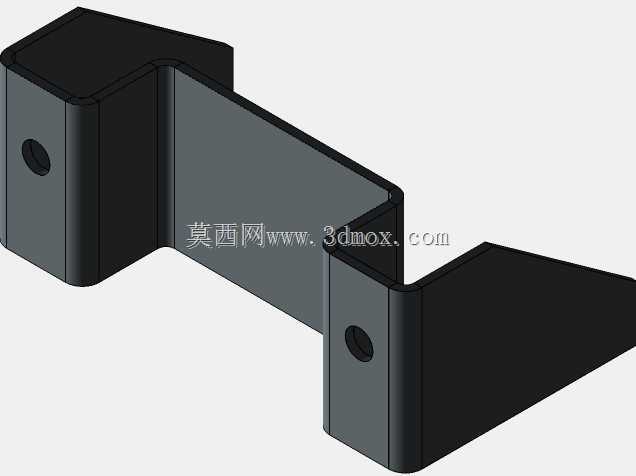

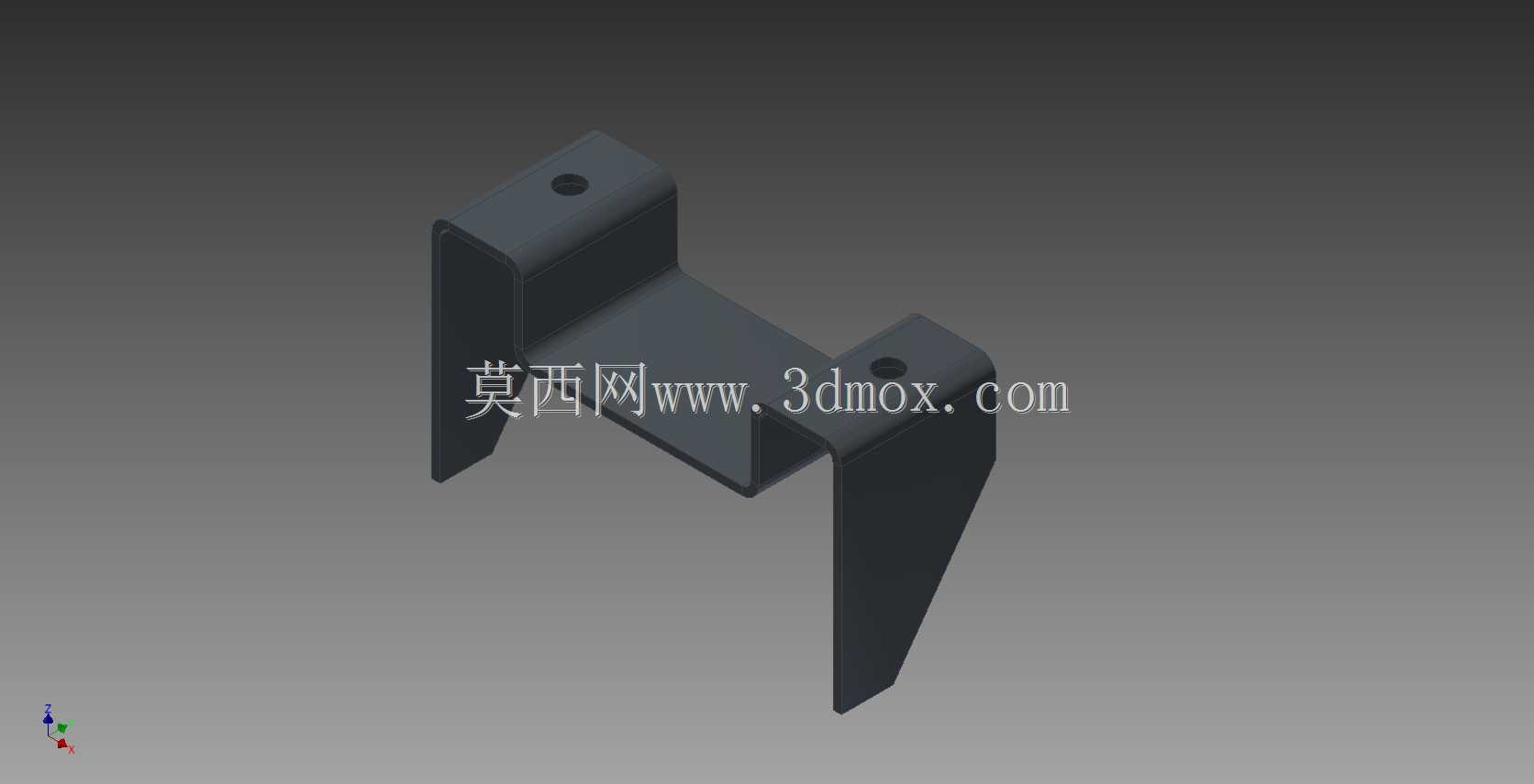

　　从结构设计思路来看，这款支架采用双侧垂向支臂加横向连接梁的一体式构型，没有多余的冗余结构，完全围绕安装点的受力路径做材料分布优化。两个垂向支臂的顶端各设置一个同轴度要求较高的安装孔位，用于和发动机缸体侧的预设安装凸台通过螺栓紧固连接，支臂的截面做了渐变加厚处理，靠近安装孔的受力集中区域壁厚更大，向横向连接梁过渡的区域逐步调整壁厚，在保证结构强度的前提下尽可能降低构件自身重量，符合整车轻量化的设计要求。横向连接梁作为两个支臂的衔接结构，其平面度公差控制在较高精度范围，用于和车身纵梁侧的安装基座贴合固定，连接梁与支臂的衔接位置做了大圆弧过渡处理，避免直角结构带来的应力集中问题，从根源上降低长期交变载荷下的结构开裂风险。

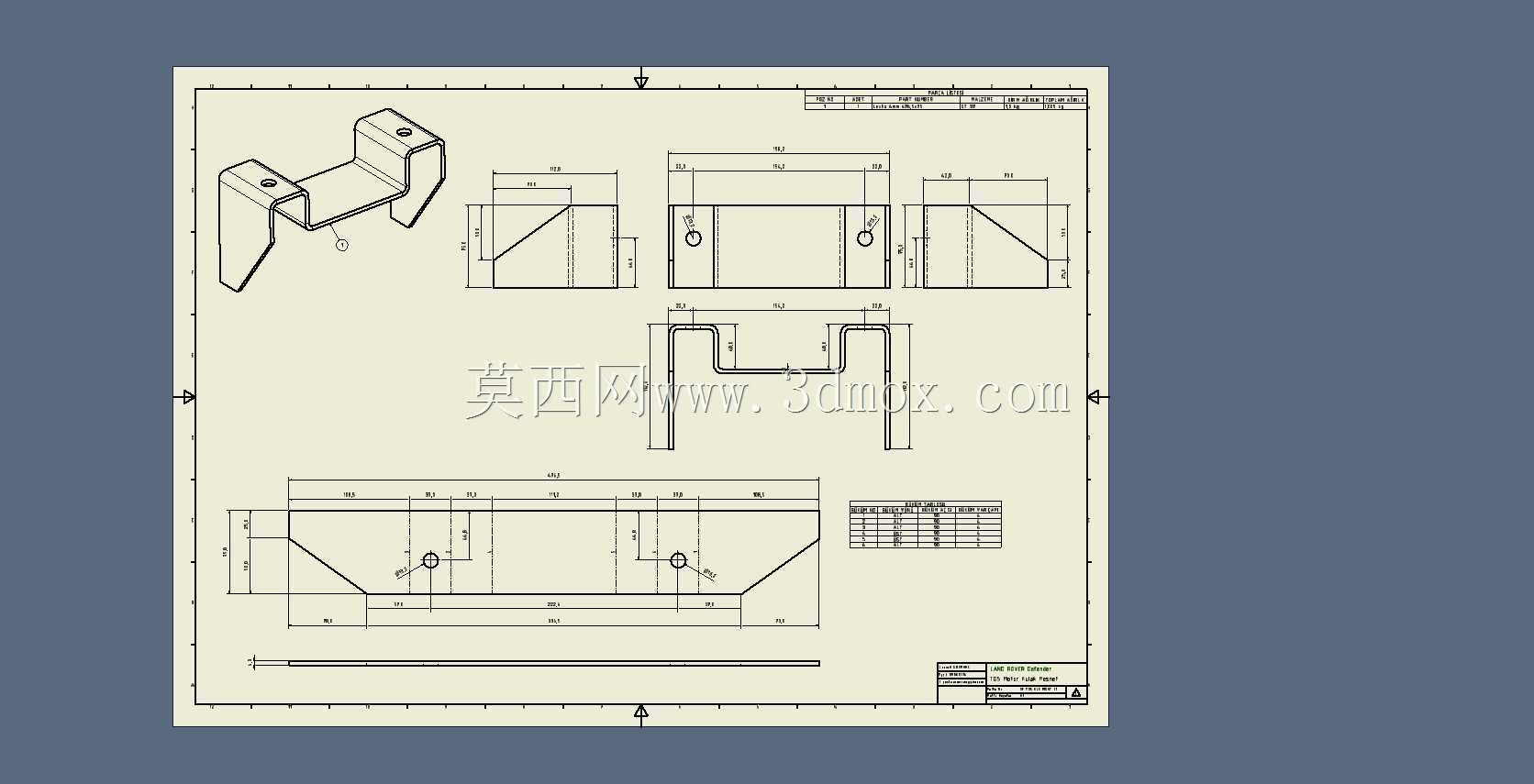

　　从安装边界来看，这款支架的两个发动机侧安装孔的孔距严格匹配TD5发动机缸体侧的安装点间距，孔位内部预留了标准螺栓的穿装空间，可适配对应规格的高强度连接螺栓，安装时无需对发动机缸体做任何二次加工。车身侧的安装贴合面做了铣平处理，保证与车身基座的贴合面积达到90%以上，避免局部贴合不实导致的螺栓预紧力流失、支架错位问题。支架的整体外轮廓尺寸完全适配路虎TD5车型的发动机舱布置空间，安装后与周边的进气管道、冷却管路、线束走向预留了足够的安全间隙，不会出现运动干涉问题，即使在发动机悬置产生最大位移量的极限工况下，支架也不会与周边构件发生剐蹭碰撞。

　　从功能特性上看，这款支架的构型充分考虑了越野场景的使用需求，支臂的倾斜角度经过多轮受力仿真优化，能够将发动机传递来的垂直、纵向、横向多向载荷均匀分散到车身的承载结构上，不会出现局部载荷过载的情况。支架的材质选用适配车用高强度工况的金属材料，表面做了对应的防腐处理，能够应对车辆行驶过程中泥水、盐分的侵蚀，保证在整车全生命周期内的结构强度稳定。不同于普通乘用车型的发动机支架，这款针对越野车型的支架在抗冲击冗余量上做了针对性提升，其极限承载能力远高于常规城市SUV的同类型构件，能够应对越野场景下的极端冲击载荷，避免支架断裂导致的动力总成移位故障。在实际装配环节，这款支架的安装流程无需特殊工装，作业人员按照标准扭矩紧固对应螺栓即可完成装配，后期维护更换时的拆装便利性也做了充分考虑，所有安装点都预留了足够的扳手操作空间，无需拆卸周边大量附属构件即可完成支架的更换作业。
