D36规格340毫米边长预应力张拉锚具结构

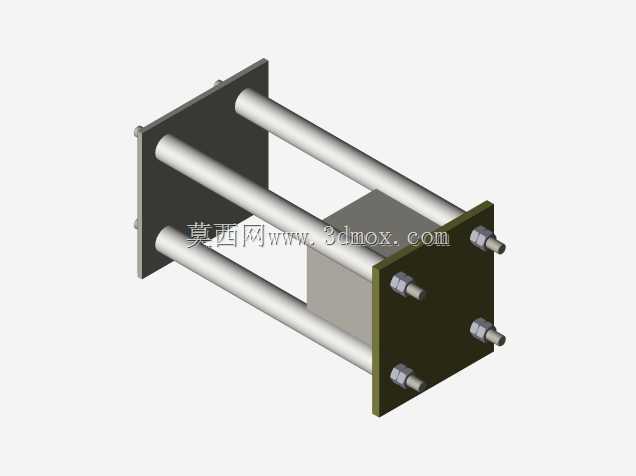

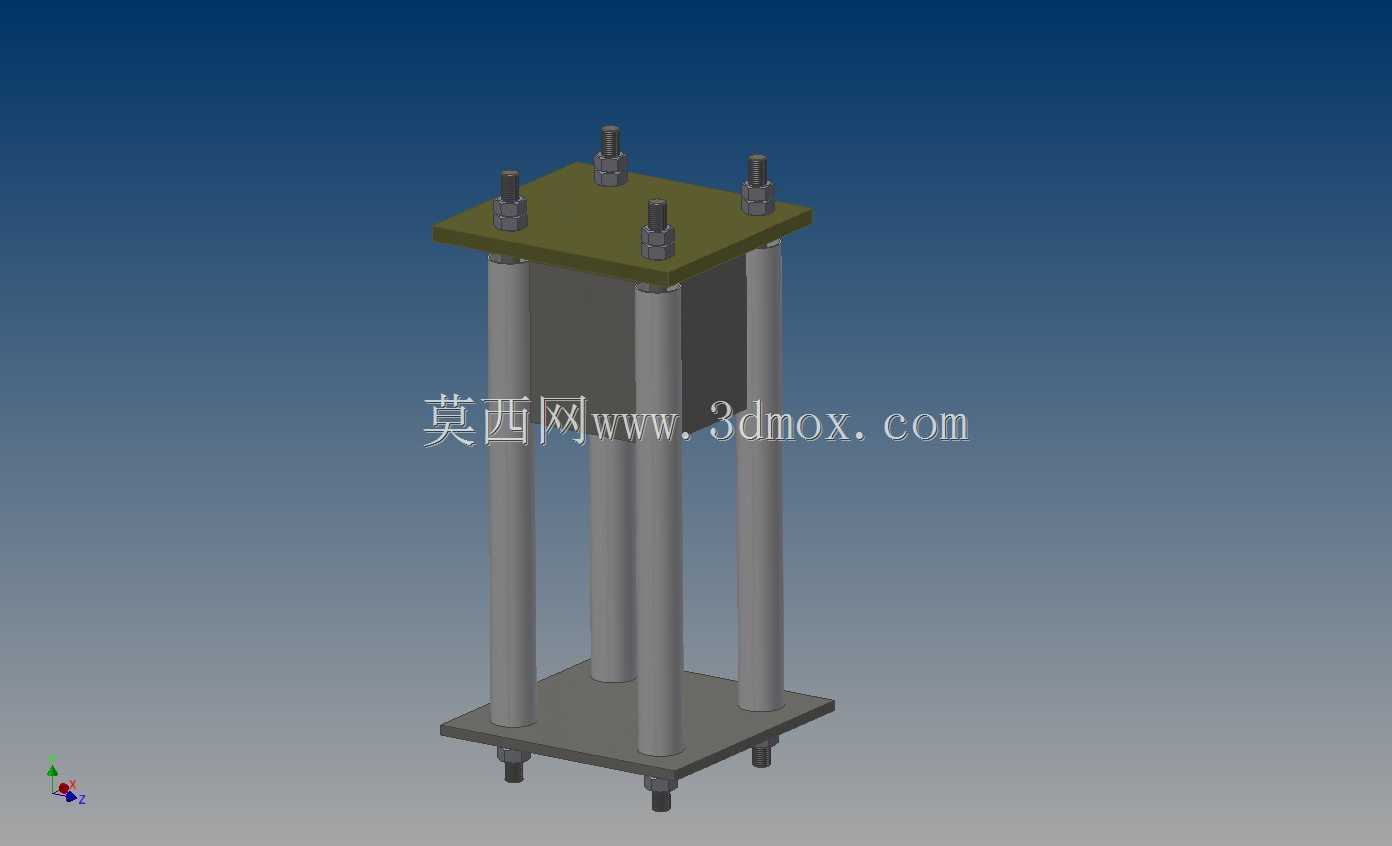

　　在预应力混凝土结构施工、岩土边坡锚固、大型桥梁索体固定这类工程场景里，锚具是把预应力筋的张拉力可靠传递到结构基体上的核心受力部件，本次呈现的D36规格锚具，适配直径36毫米的预应力筋材，安装边界为340毫米见方的布设空间，可满足大吨位张拉力下的锚固需求。从结构组成来看，这套锚具采用上下承压板搭配四根导向支撑立柱的框架式布局，上下两块方形承压板作为核心受力载体，上承压板预留对应预应力筋穿过的通孔，配套的锁紧夹片可在张拉到位后牢牢锁死筋材，避免应力松弛导致的预加力损失；四根等长的导向立柱分布在承压板四角，既承担张拉过程中的导向定位作用，也能在筋材张拉锁定前维持上下板的间距稳定，避免承压板偏斜导致的受力不均。

　　设计过程中首先要匹配对应规格预应力筋的张拉力荷载，340毫米的边长尺寸是结合混凝土局部承压验算结果确定的，足够的承压面积可以分散张拉力对端部混凝土的压应力，避免局部承压破坏；上下承压板的厚度经过抗弯验算，确保在最大张拉力作用下板面挠度控制在允许范围内，不会出现承压板翘曲导致的锚具失效。四角的立柱采用等直径圆钢加工，两端通过螺纹与上下承压板连接，这种可拆卸的结构既方便工厂加工时的精度控制，也便于施工现场的组装调整，立柱的分布位置避开了预应力筋的穿筋路径，同时预留了足够的张拉操作空间，现场施工时可以直接将下承压板预埋在结构端部的混凝土内，待混凝土强度达到设计要求后穿入预应力筋，完成张拉作业后通过上承压板位置的锁紧机构完成锚固。

　　不同于小型单孔锚具，这套大规格锚具在设计时额外考虑了多筋同步张拉的适配性，上承压板的夹片安装位做了沉台处理，可保证夹片安装后与板面齐平，避免外部杂物进入夹片缝隙影响锁紧效果；下承压板底部预留了注浆孔位，在锚固完成后可通过注浆孔向锚具内部注入防腐浆料，对预应力筋端部形成长期防护，避免水汽侵蚀导致的筋材锈蚀。从安装边界来看，340毫米见方的尺寸要求现场预埋时，端部钢筋网片的布设要预留对应尺寸的安装槽，锚具周边的混凝土保护层厚度满足防腐要求，四根立柱的平行度公差控制在0.2毫米以内，避免张拉过程中立柱出现卡滞影响张拉行程。实际工程应用中，这类锚具常被用于大跨度桥梁的纵向预应力束锚固、高层建筑地下室的抗浮锚杆锁定、

　　边坡治理的预应力锚索固定场景，相比焊接式的固定锚具，这种装配式框架结构的锚具加工精度更容易控制，现场安装时的容错率更高，即使出现预埋位置小幅偏差，也可以通过调整立柱的连接螺纹进行位置微调，不需要破坏已浇筑的混凝土结构。受力层面上，整套锚具的荷载传递路径清晰，张拉力通过上承压板传递到锁紧夹片，再由夹片抱紧预应力筋将力传导到筋材上，同时上承压板承受的反力通过四根立柱传递到下承压板，最终由下承压板将反力均匀扩散到下部的混凝土结构中，整个传力路径没有应力集中的薄弱环节，每个部件的受力都经过等强度设计，不会出现局部部件先于整体失效的情况。在细节设计上，承压板的边角做了倒角处理，避免安装过程中尖锐边角划伤施工人员，也减少了混凝土浇筑时边角处的气泡滞留，提升预埋后的混凝土结合强度；所有外露的螺纹部位都做了防锈处理，出厂时配套防护螺帽，避免运输和存放过程中螺纹锈蚀导致现场组装困难。
