45度坡108N滚柱支撑带式输送机托辊组

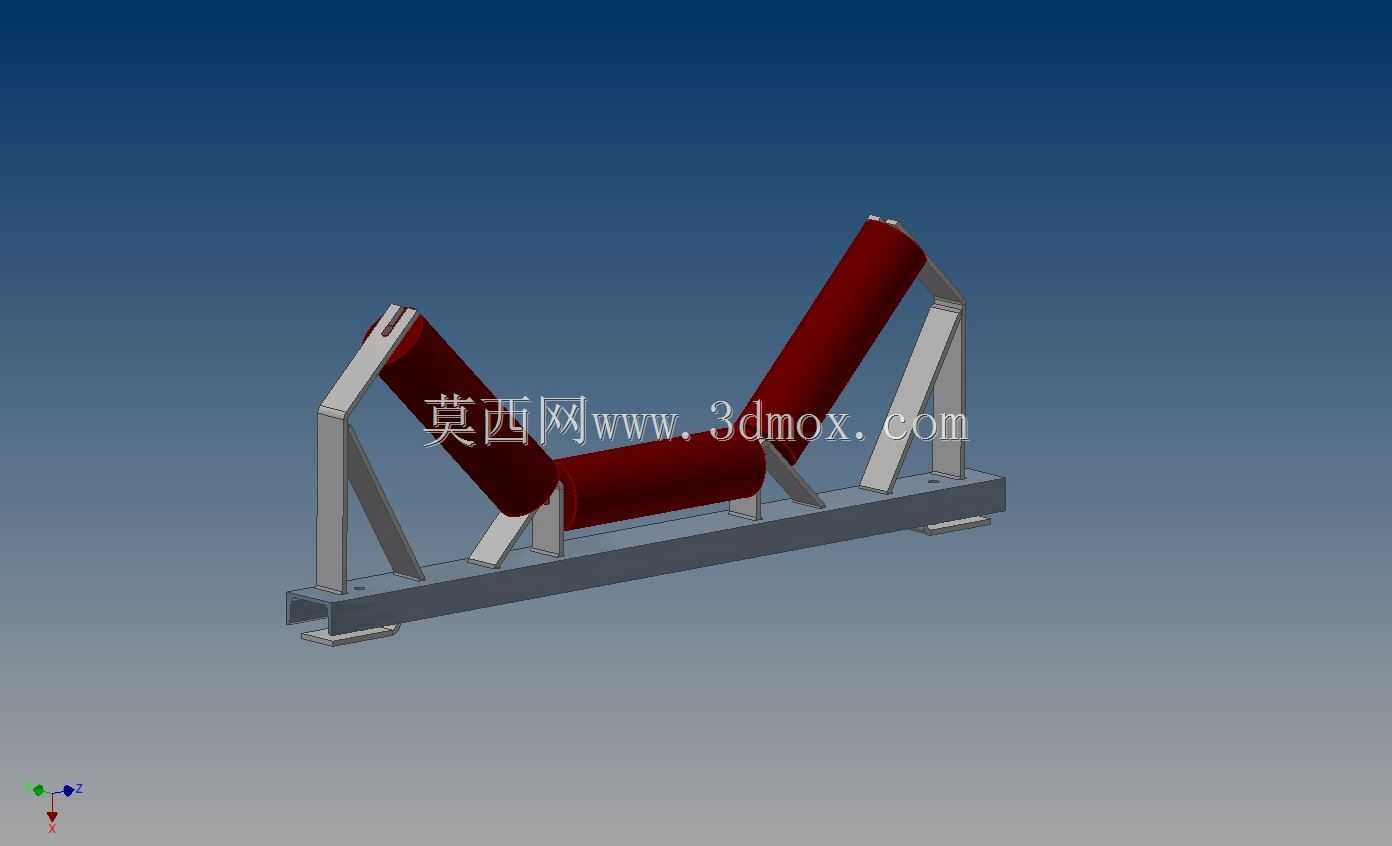

　　在散料输送的现场工况里，槽型托辊组的支撑角度直接决定了皮带的成槽性与物料输送的稳定性，这款108N滚柱支撑的45度坡度托辊组，主要适配大输送量、大堆积密度散料的带式输送场景，常见于矿山原煤输送、港口散粮转运、建材行业砂石骨料输送、电厂输煤系统这类长距离带式输送线的重载段。不同于常规30度槽角的托辊组，45度的槽角设计能让输送皮带形成更深的料槽截面，同等带宽条件下可提升20%以上的物料装载截面积，减少散料在输送过程中的撒漏问题，尤其适配粒度不均、流动性较好的散状物料输送，能有效降低皮带跑偏的概率。从结构设计来看，这套托辊组采用三辊式槽型布局，两侧侧辊呈45度倾角布置，中间为水平托辊，所有辊体均通过冲压成型的支架与底部的安装底梁连接，

　　侧辊与中辊的衔接位置做了圆弧过渡处理，避免辊体边缘对输送皮带背面造成硬摩擦损伤，延长皮带的实际使用寿命。滚柱支撑结构的设计，是在辊体的转动部位采用大游隙的滚柱轴承组件，相比普通滚珠轴承的托辊，滚柱支撑的径向承载能力提升40%以上，能承受大块物料下落时的冲击载荷，适配带速2.5m/s-4m/s的中高速输送线，在连续重载运行的工况下，辊体的转动阻力更小，能有效降低输送系统的整体能耗。支架部分采用型钢焊接结构，侧辊的支撑臂采用三角形斜撑加固，在承受径向载荷时，支撑臂的形变量控制在0.5mm以内，避免长期运行后支架变形导致辊体角度偏移，进而引发皮带跑偏、辊体异常磨损的问题。底部的安装底梁采用标准槽钢制作，底梁上预留了长圆形的安装孔位，

　　安装时可根据现场机架的实际安装间距调整固定位置，适配不同带宽的输送机机架安装，安装孔的中心距公差控制在±1mm范围内，保证托辊组安装后辊体的轴线与皮带运行方向保持垂直，避免辊体与皮带之间出现滑动摩擦。从安装边界来看，这套托辊组适配的输送皮带宽度覆盖800mm-1200mm的常用带宽规格，托辊组的整体安装高度根据带宽不同在220mm-300mm之间，相邻两组托辊的安装间距在重载段控制在1m-1.2m，在受料点位置可加密至0.6m间距，配合缓冲托辊使用能更好地吸收物料冲击。辊体本身采用108mm直径的无缝钢管制作，辊体表面做了静电喷塑处理，具备一定的耐磨与防锈能力，在露天、高粉尘的工况下也能保持稳定的转动性能，

　　辊体两端的密封结构采用迷宫式密封，能有效阻挡粉尘、水汽进入轴承内部，避免轴承过早出现卡滞、磨损问题。在实际选型应用中，这类45度大槽角托辊组更适合输送堆积密度在1t/m³-2.5t/m³的散状物料，对于流动性特别好的粉状物料，深槽结构也能减少物料在输送过程中的飞扬，配合导料槽使用能进一步提升输送过程的密封性。设计过程中，对支架的受力做了有限元校核，在1.5倍额定载荷的工况下，支架的最大应力低于材料的屈服强度，安全系数达到2.5以上，满足重载输送的长期使用要求。辊体的动平衡等级控制在G16级别，在额定带速下运行时不会出现明显的振动，避免振动传递到机架引发整个输送线的共振问题。不同于吊挂式托辊组，这种固定式的槽型托辊组安装维护更方便，更换单个辊体时不需要拆卸整个支架，只需要松开辊体的固定卡销即可完成更换，减少现场维护的停机时间。在输送线的转弯段，这类托辊组也可通过调整侧辊的倾斜角度，配合调心托辊实现皮带的自动对中，减少皮带边缘的磨损。
