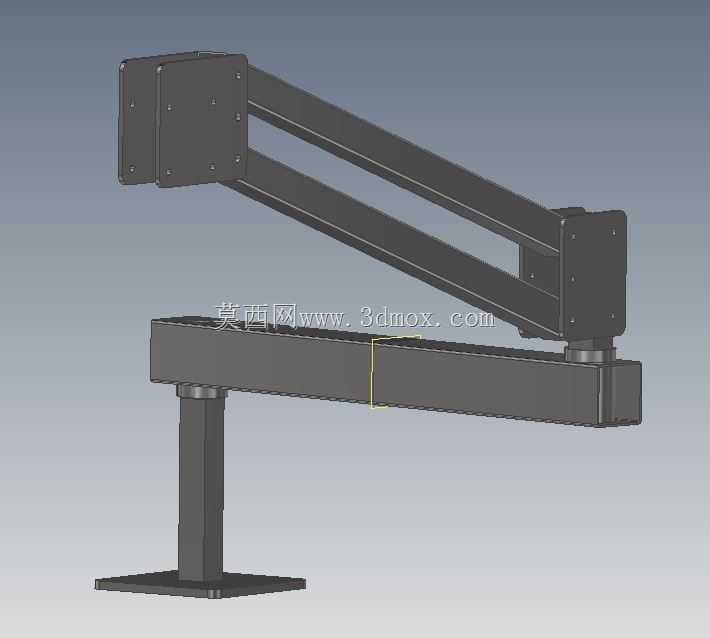

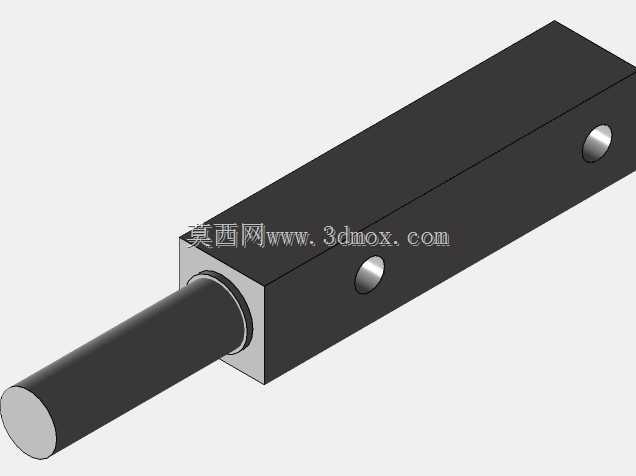

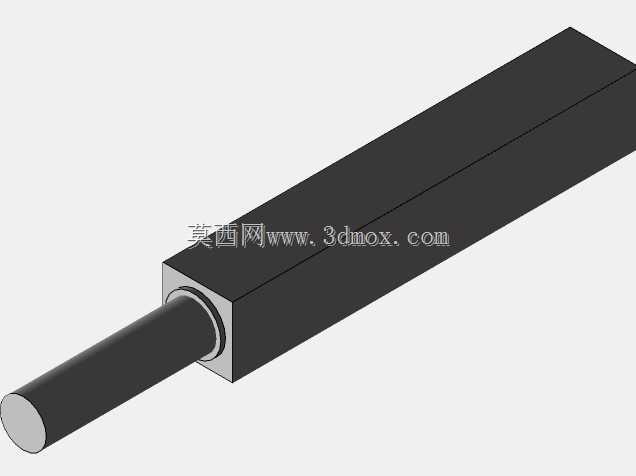

这款多关节悬臂支撑结构,在工业现场的工位辅助场景中适配性极强,常见于流水线工位的操作终端挂载、检测工位的视觉探头固定、小型加工单元的辅助工具承托场景,区别于固定式的安装支架,它的多段铰接设计能覆盖更大的操作调节范围,同时保持足够的结构刚性,避免挂载设备后出现下垂、晃动的问题。从实际使用的角度出发,这类支架最核心的需求是在调节自由度和结构稳定性之间找到平衡,设计阶段首先要确定底座的安装边界,方形法兰底座需要通过四个螺栓固定在安装基面,不管是设备台面还是地面预埋的安装板,都要保证底座接触面的平面度误差控制在合理范围,避免安装后立柱出现倾斜,导致整段悬臂的受力偏移。立柱作为整组结构的主要承力部件,采用空心方钢型材加工,内部预留走线空间,

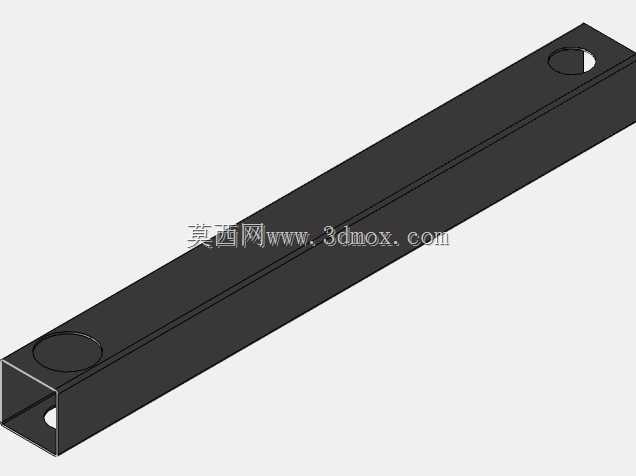

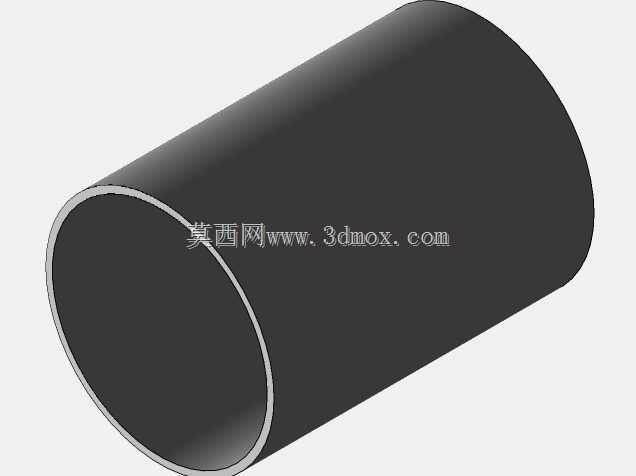

挂载端的线缆可以从悬臂内部穿过,顺着立柱内腔从底座侧方的出线口引出,避免线缆外露在车间环境中被剐蹭、积灰,也能让整体外观更整洁。和立柱连接的第一段水平悬臂,通过回转支承结构和立柱顶端连接,这个回转节点要做阻尼调节设计,根据实际挂载的重量调整阻尼力矩,保证悬臂转动到任意角度都能保持位置,不会因为自重出现溜动,同时转动的阻力要控制在操作人员单手握持就能轻松调整的程度,不能出现调节卡顿或者太松无法定位的问题。两段斜向布置的平行臂是实现伸缩调节的核心结构,平行四边形的铰接结构能保证末端安装面始终保持水平状态,不管悬臂伸出多长距离,挂载的终端设备都不会出现倾斜,这个结构的铰接点全部采用带衬套的销轴连接,衬套选用自润滑铜基材质,

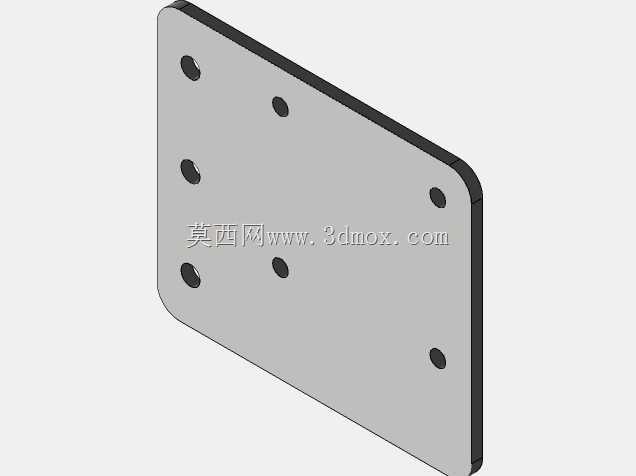

长期反复调节也不会出现磨损松旷,同时每个铰接点都预留了锁紧螺丝的位置,调整到合适位置后可以锁紧铰接点,进一步提升结构的稳定性,避免设备运行过程中出现位置偏移。末端的安装板采用标准的孔位布局,适配市面上多数工业操作终端、小型检测设备的安装孔距,不需要额外做转接板就能直接固定,安装板和最后一段悬臂的连接位置也设计了小角度的俯仰调节结构,能根据操作人员的视线高度调整终端的倾斜角度,适配不同身高操作人员的使用习惯。设计过程中需要重点核算各段臂的受力情况,当悬臂伸到最大行程时,立柱和第一回转节点承受的倾覆力矩最大,这时候要保证底座的安装螺栓强度足够,同时各段臂的型材壁厚要满足抗弯要求,避免长期满负载伸出后出现臂体变形。
这类支架的安装空间要求不高,底座占地面积小,在狭窄的工位间隙也能安装,水平方向的调节范围可以覆盖以立柱为中心、最大臂长为半径的扇形区域,垂直方向因为平行臂的结构特性,也能在一定范围内调整高度,相比单段式的悬臂支架,它的折叠后尺寸更小,不需要使用的时候可以把臂体收回到靠近立柱的位置,不会占用工位的操作空间。在加工工艺上,所有的结构件都采用钢板折弯焊接后做喷塑处理,焊接位置要做去应力处理,避免焊接变形导致铰接点不同心,出现调节卡滞的问题,铰接销轴采用调质处理的碳钢材质,表面做发黑防锈处理,配合自润滑衬套能保证上万次调节都不会出现明显的磨损间隙。实际选型的时候,要根据挂载设备的重量选择对应规格的支架,这款结构的设计负载能满足多数中小型工业终端的挂载需求,在电子装配流水线、机加工工位的检测单元、实验室的设备挂载场景都能适用,结构上没有复杂的传动部件,后期维护只需要定期检查铰接点的锁紧情况和衬套磨损程度即可,维护成本极低。
