工业散料接料导料槽支架结构设计

　　该结构主要应用于散状物料输送环节的接料、导料工位，常见于粮食加工、建材散料转运、饲料生产、小型化工散料分装等场景，安装在皮带输送机落料端、人工投料工位下方，或是筛分设备出料口位置，作用是承接下落的散状物料，通过槽体的导流结构将物料规整引导至下游输送设备、储料容器或是分装工位，避免物料散落造成现场污染、物料损耗，同时减少落料过程中的粉尘外溢，适配颗粒状、粉状、小块状的非粘性散料处理工况。

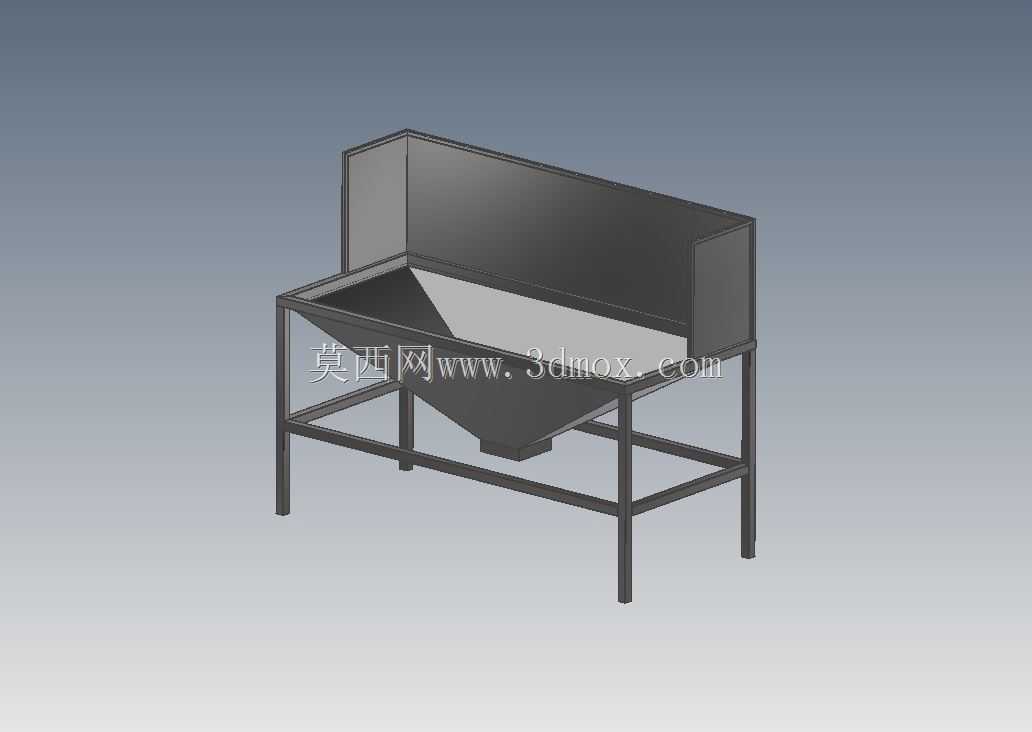

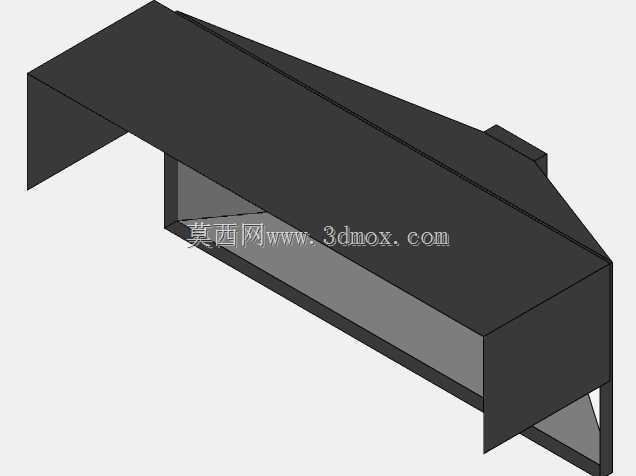

　　整体结构分为上部导料槽体与下部支撑框架两个核心部分，上部槽体采用三面围板加倾斜导料底板的结构形式，后侧与左右两侧的立式围板高度根据常规落料落差设计，能够阻挡落料过程中向侧边、后侧飞溅的物料，避免物料弹出接料范围；槽体底板采用单斜面倾斜设计，倾斜角度参考常见散料的安息角设置，能够保证散料依靠自重沿斜面顺利下滑至底部出料口，不会在槽内积料，出料口尺寸根据常规下游接料设备的进料口径匹配，可对接软管、溜管或是直接对准输送设备进料端。槽体的围板与底板之间采用满焊连接，焊缝打磨平整避免残留物料挂壁，槽体内壁做光滑处理，减少物料流动的摩擦阻力，针对有一定磨损性的物料，可在槽体内壁加装可更换的耐磨衬板，延长槽体使用寿命。

　　下部支撑框架采用方管焊接成型的框架式结构，四条竖直支腿作为主要承重部件，支腿之间设置横向与斜向的连接拉杆，形成稳定的空间桁架结构，能够承受槽体内满载物料的重量，同时抵抗落料过程中物料冲击槽体产生的动载荷，避免支架出现晃动、变形。支腿底部预留安装孔位，可通过膨胀螺栓与地面基础固定，或是加装可调脚杯，适配地面不平整的安装场景，方便调整槽体的水平度与出料口高度，满足不同下游设备的对接高度要求。框架的上部承托边与槽体底部采用螺栓连接，方便后期槽体磨损后的拆卸更换，也可根据不同的物料处理需求更换不同容积、不同出料口尺寸的槽体，提升结构的通用性。

　　设计过程中优先考虑结构的实用性与维护便捷性，槽体的敞口宽度匹配常规人工投料或是输送机落料的落点范围，保证物料能够全部落入槽内，不会出现撒料情况；围板高度设置兼顾防飞溅效果与操作便利性，不会因为围板过高影响人工投料操作，也不会因为围板过低无法阻挡飞溅物料。支架的高度设计参考常规作业场景的人体工程学要求，若用于人工投料工位，槽体敞口高度适配操作人员站立投料的舒适高度，减少作业疲劳；若用于设备间的转接，支架高度可根据上下游设备的高差做适应性调整，保证物料导流顺畅。

　　结构的安装边界需注意，安装位置需预留足够的操作空间，槽体后侧与墙面、其他设备之间预留不小于200mm的间隙，方便后期清理维护与焊缝检查；支腿安装位置需避开地面的管线沟槽，基础地面的承重能力需满足满载物料时的总重量要求，避免地面沉降导致结构倾斜。出料口下方需预留足够的空间对接下游设备，同时预留检修空间，方便出料口堵塞时的疏通作业。槽体的敞口边缘做折边处理，提升槽体的结构刚度，同时避免锐边划伤操作人员，整体结构无多余的装饰部件，所有外露的棱角均做倒钝处理，符合工业设备的安全设计要求。

　　在实际使用过程中，该结构可根据处理物料的特性调整槽体的倾斜角度，对于流动性较差的物料，可适当加大底板倾斜角度，或是在槽体外部加装小型振动电机，辅助物料顺利下滑；对于粉尘较大的物料，可在槽体顶部加装防尘盖板，预留除尘接口对接厂区除尘系统，进一步减少粉尘外溢。支撑框架的杆件选型根据满载载荷计算确定，保证结构在满载工况下的挠度在允许范围内，不会出现槽体变形导致的物料流动不畅问题，整体结构加工难度低，采用常规的型材焊接、钣金折弯工艺即可制作，成本可控，适合中小规模散料处理场景的配套使用。
