火箭主题雾效佩罗之雾金属支架结构

　　这套结构件最初的设计需求来自户外主题展陈的雾效装置配套支撑，区别于常规的工业设备支架，它需要同时承载雾效发生主机、顶部导流框架以及侧向延伸的雾路输出组件，还要适配户外不平整地面的调平需求，整体造型呼应火箭主题的视觉设计，在满足结构强度的前提下兼顾展陈的视觉协调性。从实际落地的应用场景来看，这类结构常出现在主题乐园互动雾森点位、商业美陈的沉浸式装置区、户外科普展项的配套支撑结构中，既要承受设备长期运行的振动载荷，也要应对户外温湿度变化带来的结构形变，同时还要避免结构件本身破坏主题装置的整体视觉表达。

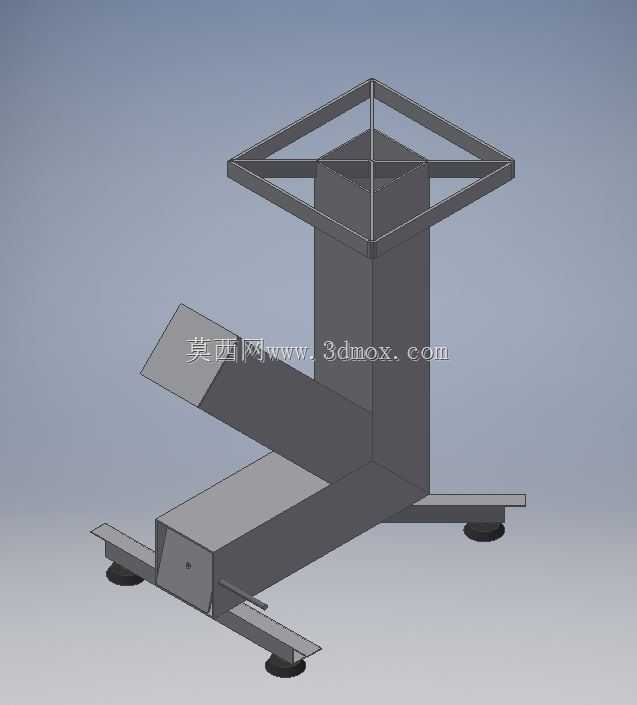

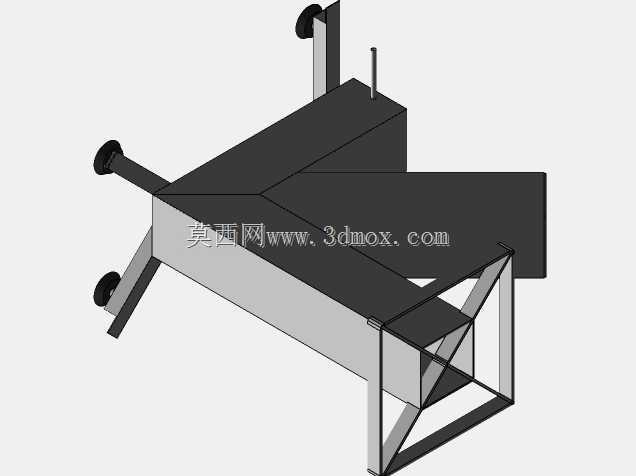

　　设计过程中最先敲定的是底部的支撑边界，整个底座采用三点式可调脚轮支撑？不对，是三个可调减震脚垫，分布在主立柱的三个延伸臂末端，每个脚垫的调节行程预留了15mm的调整量，足以应对铺装地面5mm以内的平整度误差，脚垫上方的支撑臂采用折弯钢板焊接成型，截面为矩形空心结构，在控制整体重量的同时保证抗扭刚度，避免雾效管路工作时的振动传导到主立柱引发结构共振。主立柱采用方形空心型钢作为主体承载结构，壁厚根据顶部载荷计算选定，既要承载顶部方形导流框架的重量，还要预留内部走管的空间——雾效系统的供液管、供电线路全部从立柱内部穿行，避免外露管线破坏火箭造型的整体性，立柱与底部三个支撑臂的连接位置采用满焊处理，焊后做打磨整平，所有外露焊缝都做了圆角过渡，避免尖锐边角在公共展陈场景中造成磕碰风险。

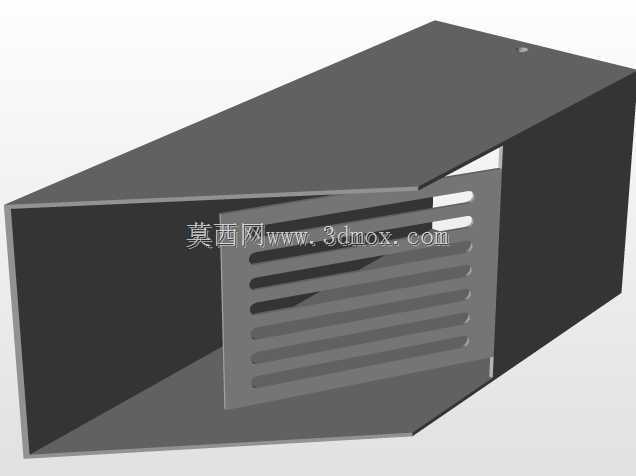

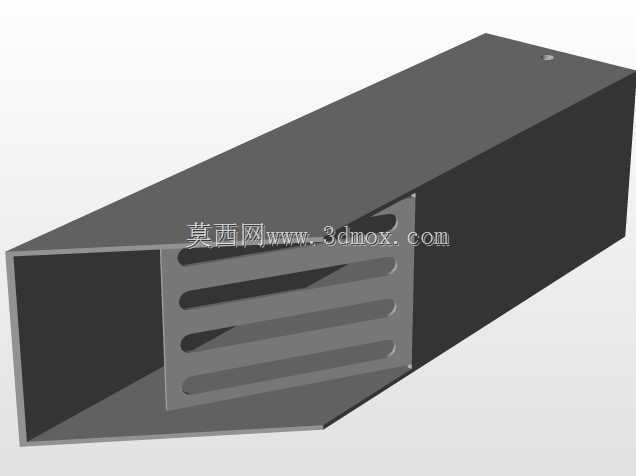

　　侧向延伸的两个斜向臂是雾效输出的主要安装位，两个臂的倾斜角度经过反复校核，既要保证雾流喷出后的扩散范围覆盖预设的互动区域，也要让整体结构的视觉重心落在三个支撑脚围成的支撑面中心，避免侧翻风险，斜臂内部同样预留了管路通道，末端预留了标准的管路安装接口，现场装配时不需要额外在结构件上开孔，直接对接雾效发生单元的输出管路即可。顶部的方形框架是雾效导流的配套结构，框架采用等边角钢焊接成正方形外框，内部加十字加强筋提升框架刚度，框架的安装平面与主立柱顶面保持水平，上面可以安装导流罩或者灯光组件，配合雾效营造火箭发射时的烟雾视觉效果，框架的尺寸经过计算，刚好覆盖主立柱的顶部截面，不会出现外伸过多导致的载荷偏心问题。

　　从安装边界来看，整个结构的最大外廓尺寸控制在1.2米见方的范围内，高度约1.1米，不需要额外做预埋基础，直接放置在硬化铺装地面上，通过三个底部脚垫调平即可投入使用，整体重量控制在合理区间，两个人配合即可完成移位和安装，适合临时展陈或者点位调整频繁的应用场景。结构设计时充分考虑了加工工艺性，所有的板材、型材都是市场上常规的供货规格，不需要定制特殊截面的材料，下料、折弯、焊接的工序都可以在常规的钣金加工车间完成，不需要特殊的加工设备，有效控制了加工成本和生产周期。焊接完成后整体做喷塑处理，户外使用时可以耐受雨水、紫外线的侵蚀，不需要频繁做表面维护，所有的安装孔位都在焊接工序完成后统一加工，避免焊接变形导致的孔位错位，现场装配时所有的连接螺栓都采用防松设计，应对长期振动工况下的连接可靠性。

　　在结构强度校核阶段，我们重点验算几个关键位置的应力：主立柱与底部支撑臂的焊接节点、斜向臂与主立柱的连接位置、顶部框架与立柱顶面的连接螺栓强度，按照1.5倍的额定载荷做静力学验算，同时模拟户外6级风载下的结构形变，确保最大形变值控制在允许范围内，不会出现结构晃动或者疲劳失效的问题。考虑到雾效装置工作时会有少量水汽凝结，结构件的所有低位都预留了排水孔，避免内部积水导致的锈蚀问题，管线穿过结构件的位置都加装了橡胶护圈，避免管线被金属切口磨损，延长管线的使用寿命。和常规的工业支架不同，这套结构在设计时没有采用标准化的型材拼接方案，而是结合火箭主题的视觉需求调整了各个臂的角度和比例，让整体结构看起来更有火箭发射台的视觉质感，同时没有牺牲任何结构性能和安装便利性，甚至在维护便利性上做了更多优化——主立柱的侧面预留了可拆卸的检修盖板，后期维护内部管线的时候不需要拆解整个结构，只需要打开盖板就可以完成管路和线路的检修更换。
