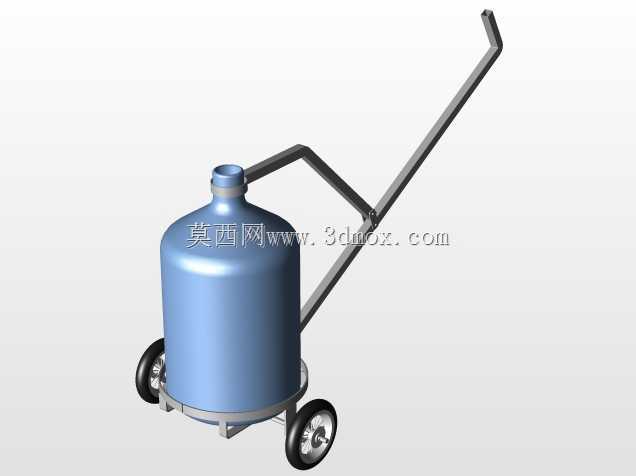

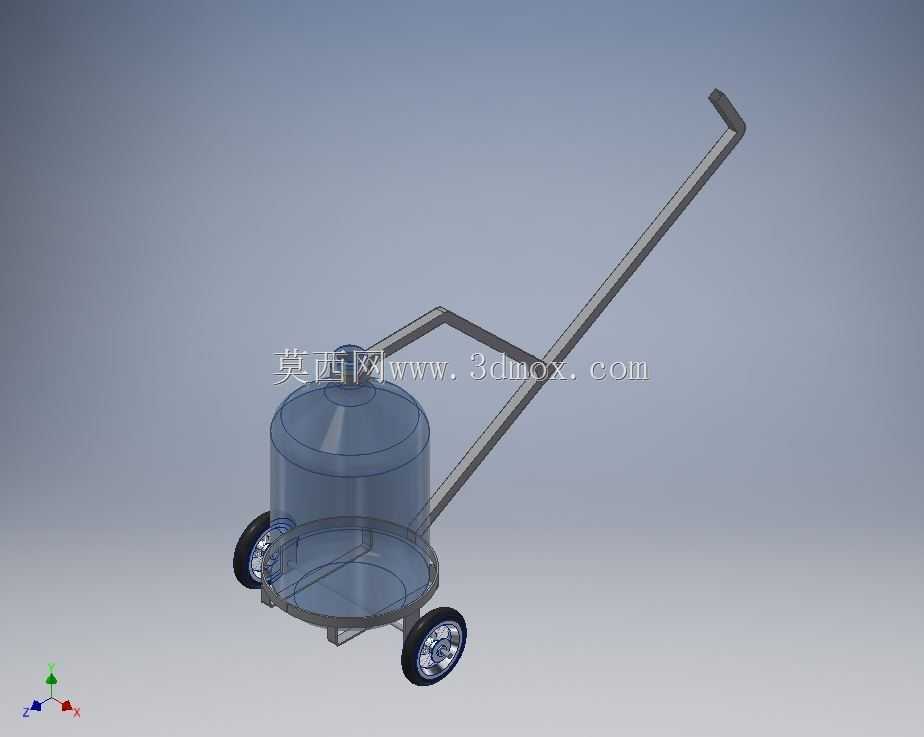

手推式圆柱罐体两轮转运小推车结构

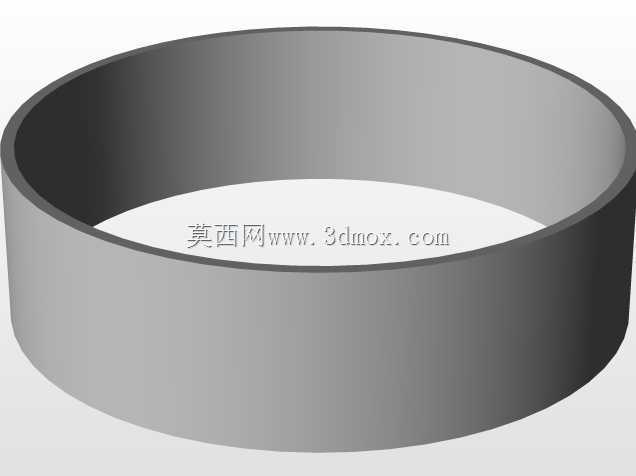

　　这款手推式两轮转运结构，主要面向餐饮后场、小型仓储、户外作业场景下的圆柱型罐体短途转运需求，日常可用来盛装、转运饮用水、清洁药剂、液态餐厨物料等，适配直径在300-400mm区间、高度400-500mm的标准圆柱型罐体，解决人工抱持搬运罐体费力、易倾洒的痛点。从结构设计逻辑来看，整体采用杆系框架式结构，没有多余的冗余部件，主承力杆选用空心圆管弯折成型，兼顾结构强度与整机重量控制，空载状态下整机重量控制在8kg以内，单人可轻松提拿挪动。车架下部设置了与圆柱罐体下半段弧度匹配的弧形托圈，托圈内侧预留了2mm的软质垫层安装位，实际使用时粘贴橡胶垫即可增大与罐体表面的摩擦力，避免转运过程中罐体出现滑移、旋转，

　　托圈的承力边直接焊接在两侧轮轴安装座上，轮轴采用台阶轴设计，两端安装直径200mm的橡胶脚轮，轮距设置为320mm，保证推行过程中不会出现侧翻，同时在狭窄通道内转向时不会出现轮体剐蹭周边障碍物的问题。扶手部分采用双弯折结构，主扶手杆末端设置了防滑塑胶握把，握持高度距离地面900mm，符合多数成年人站立推行的人体工学高度，不需要弯腰发力就能完成推行、转向操作；在主扶手杆中部额外设置了一段辅助弯折杆，当需要将推车翘起装卸罐体时，操作人员可以握持辅助杆施加下压力，利用杠杆原理轻松将车架前端抬起，把罐体推入或移出托圈，不需要额外抬升整个罐体，大幅降低装卸时的劳动强度。从安装边界来看，整车处于平放装载状态时，总长度为1100mm，

　　总宽度为380mm，总高度为950mm，常规的后厨通道、仓储货架间的1m宽通道完全可以顺利通行；当翘起推行时，罐体底部距离地面高度保持在50mm，既不会剐蹭地面的微小凸起，也不会因为重心过高导致推行不稳。结构受力层面，托圈与主杆的焊接位置做了三角加强筋处理，额定承载重量可达50kg，完全满足常规民用小型圆柱罐体的装载需求，轮座位置采用加厚钢板冲压成型，与主杆满焊连接，长期使用不会出现焊缝开裂、轮座变形的问题。实际使用场景中，除了固定搭配同规格的储液罐体使用外，也可以临时用来转运同直径的桶装物料、气瓶等圆柱型物件，托圈的开口设计没有额外的锁扣结构，装卸物料不需要进行额外的卡扣操作，单人10秒内即可完成罐体的装卸，

　　适配高频次短途转运的作业需求。车架的所有杆系弯折处都做了圆角处理，没有尖锐的焊疤外凸、毛刺棱角，避免推行过程中剐蹭操作人员或周边物件，脚轮选用带滚珠轴承的橡胶轮，推行时阻力小，在瓷砖、水泥、沥青等常见地面都能顺畅推行，不会出现卡滞、跳动的问题。设计过程中特意将整车重心设置在轮轴靠前50mm的位置，空载状态下车架前端会自然落地保持直立，不需要倚靠其他物体就能稳定停放，装载罐体后重心刚好落在轮轴正上方，推行时只需要很小的力就能保持平衡，长时间推行也不会出现手臂酸胀的问题。
