延时继电器模块安装防护外壳结构

项目分类:通用机械零部件 发布时间:2021-12-19 ID:459974
  • 延时继电器模块安装防护外壳结构
  • 延时继电器模块安装防护外壳结构
  • 延时继电器模块安装防护外壳结构
  • 延时继电器模块安装防护外壳结构
  • 延时继电器模块安装防护外壳结构
  • 延时继电器模块安装防护外壳结构
  • 延时继电器模块安装防护外壳结构
  • 延时继电器模块安装防护外壳结构
  • 延时继电器模块安装防护外壳结构
  • 延时继电器模块安装防护外壳结构
  • 延时继电器模块安装防护外壳结构
  • 延时继电器模块安装防护外壳结构
  • 延时继电器模块安装防护外壳结构
  • 延时继电器模块安装防护外壳结构
  • 延时继电器模块安装防护外壳结构

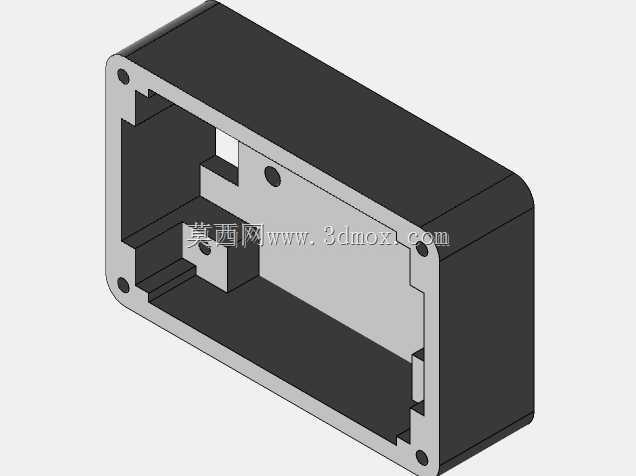

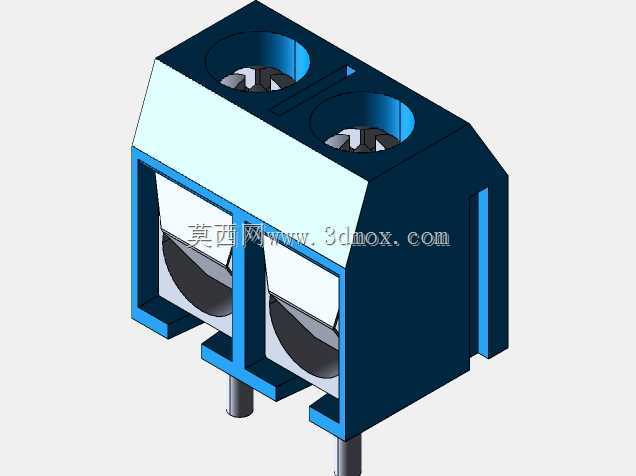

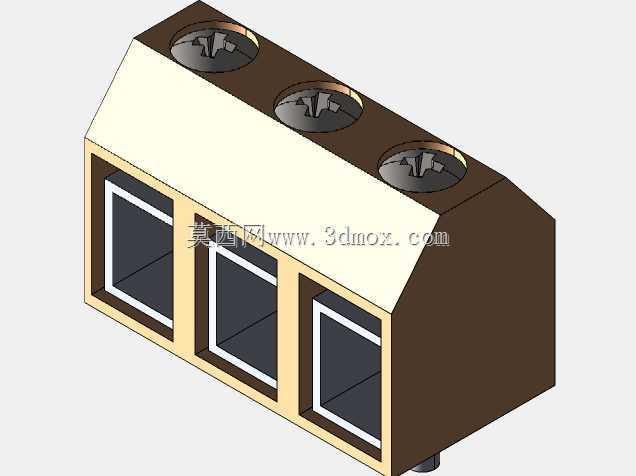

  这款壳体是针对单路循环触发延时断电继电器模块开发的专用安装防护结构,日常在工控回路改造、小型自动化设备时序控制、DIY电子装置搭建场景中使用频率极高,很多做设备二次开发、小型电控系统集成的工程师,都会在给延时继电器做外置安装时选用这类适配壳体。从实际使用场景来看,这类继电器模块本身是裸露的PCB板结构,直接安装在设备电控仓内时,很容易被车间内的金属碎屑、冷凝水滴、布线时掉落的线头等杂物影响,轻则造成触点接触不良,重则引发引脚短路烧毁模块,这款外壳的核心作用就是给模块提供封闭的安装空间,隔绝外部环境对电路板的干扰,同时也能避免运维人员误触带电引脚引发安全问题。设计上首先考虑的是模块的安装适配性,壳体内部预留了对应PCB板的安装柱位,

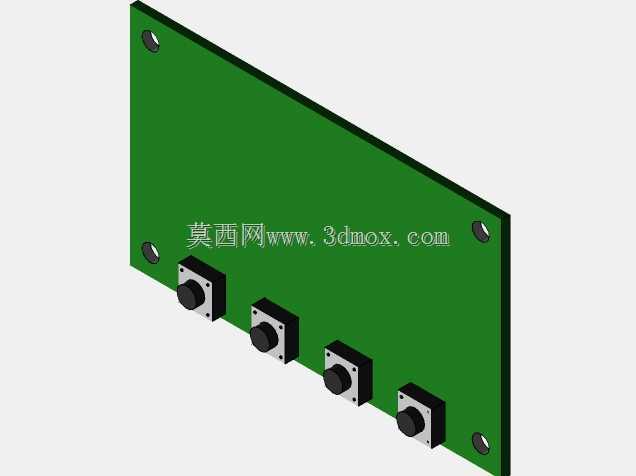

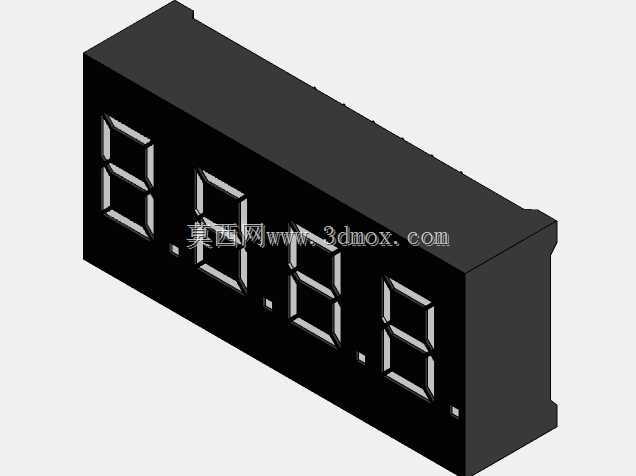

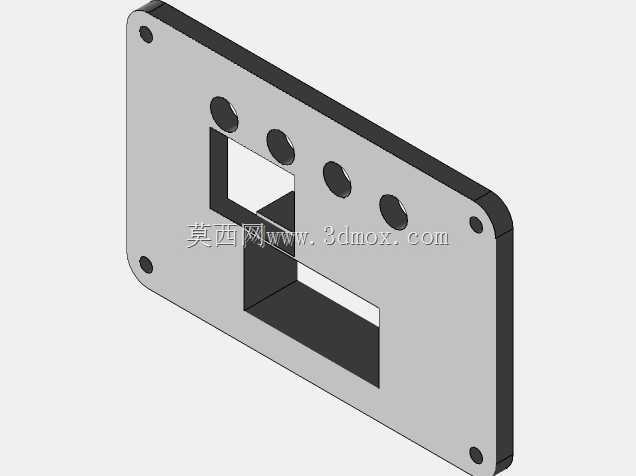

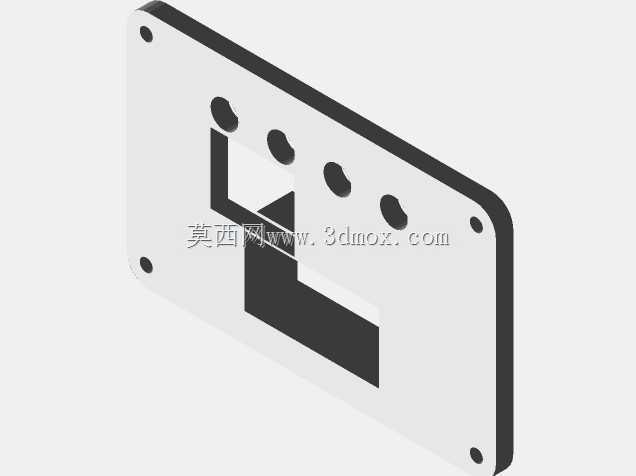

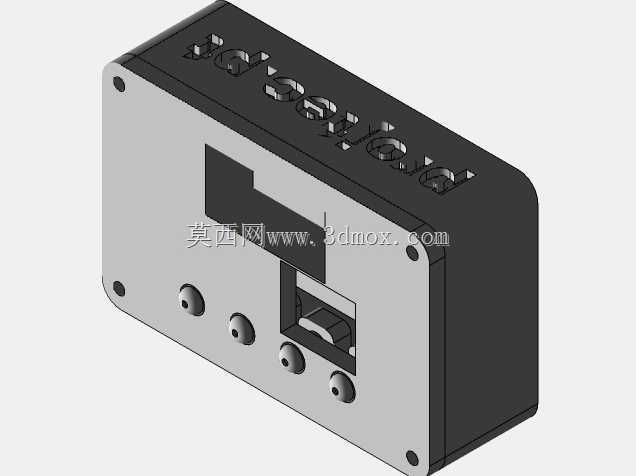

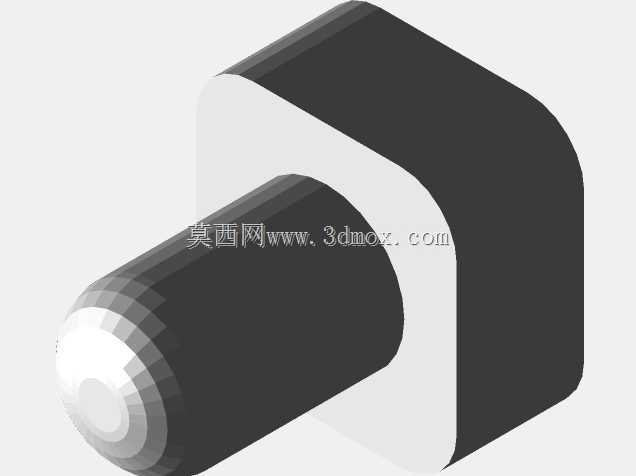

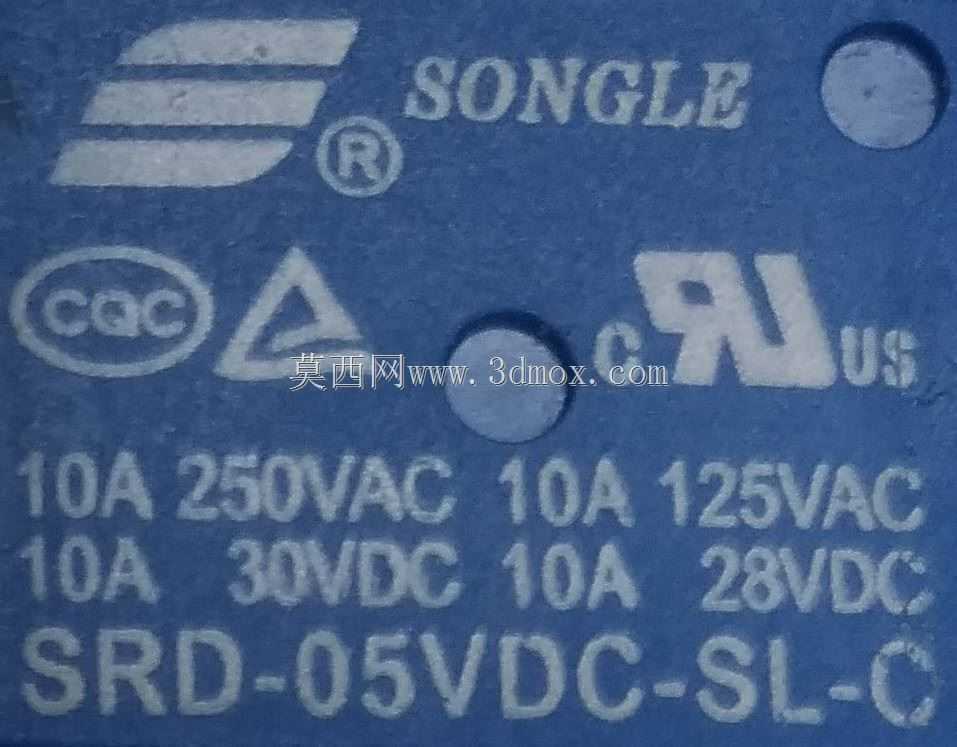

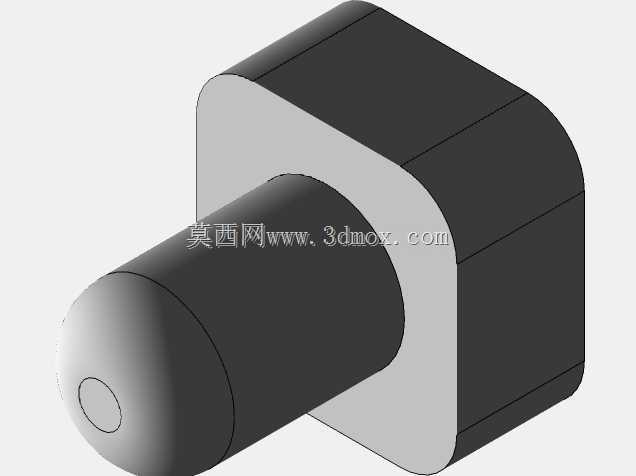

  四个角的固定孔刚好对应模块四角的安装孔位,不需要额外做打孔改造,直接用M2的自攻螺丝就能把电路板牢牢固定在壳体内,不会出现运输或者设备运行震动时电路板移位的问题。壳体正面做了分层的开孔设计,上方的矩形开槽刚好对应模块上的状态显示屏位置,装壳之后不需要拆开壳体就能直接观察屏幕上的延时参数设置数值,下方的四个小圆孔是对应模块上的调节按键位置,用细长的调笔就能直接穿过孔位按压按键调整延时时长、触发模式等参数,不需要频繁拆壳调试,大幅降低了现场调试的工作量。正面中部的方形开槽是预留的继电器本体避让位,因为继电器元件本身比PCB板高出一截,这个开槽刚好给元件留出足够的容纳空间,不会出现装壳时元件被壳体顶住压坏的问题,

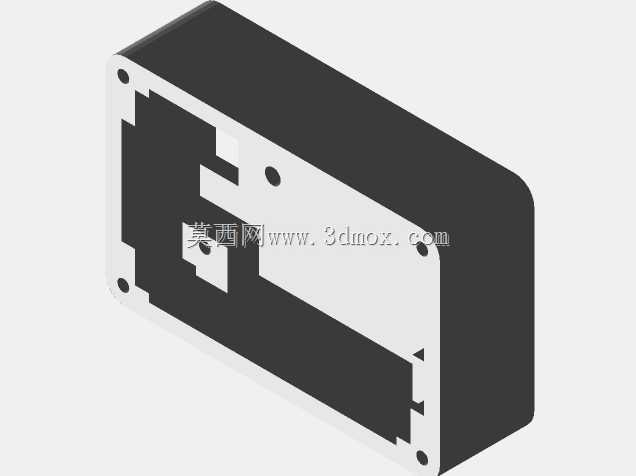

  同时开槽边缘做了1mm的限位凸台,刚好卡在继电器本体的侧边,能进一步限制电路板的横向窜动。壳体顶部做了内凹的字符雕刻区域,雕刻的是模块的功能标识,装在设备上之后运维人员一眼就能识别这个壳体对应的功能模块,不会和其他同尺寸的开关电源、信号转换模块外壳混淆。安装边界方面,壳体整体采用方正的长方体造型,四个边角做了R2的圆角处理,不会像直角壳体那样在安装时划伤布线或者运维人员的手,壳体背面是平整的安装面,既可以用双面胶直接粘贴在电控箱的内壁平面上,也可以通过壳体四个角的沉头安装孔用M3螺丝固定在安装板上,两种安装方式都不需要额外做转接件,适配大部分电控箱的安装空间。壳体的壁厚设计为1.8mm,采用常规的ABS注塑工艺就能生产,

  这个厚度既能保证壳体的结构强度,在设备正常运行的震动环境下不会出现开裂变形,也不会因为壁厚过大造成整体尺寸冗余,占用过多电控箱内的宝贵空间。壳体上下盖采用卡扣加螺丝的双重固定方式,侧边的暗扣能先把上下盖卡合定位,再拧上四角的固定螺丝,既保证了壳体的密封性能,也不会出现螺丝没拧紧时上下盖散开的问题,后期需要更换模块或者检修内部电路时,拧下四颗螺丝就能拆开上盖,操作十分便捷。从实际选型适配的角度来说,这款壳体除了适配对应的延时继电器模块之外,内部的安装空间也能兼容尺寸接近的其他单路控制模块,只要PCB板尺寸在壳体内部的容纳范围内,开孔位置可以根据实际模块的接口、按键位置做微调,通用性较强,很多做小型电控装置的工程师都会把这类壳体作为通用安装盒储备,遇到尺寸匹配的模块就能直接使用,不需要重新设计外壳结构,能大幅缩短项目的开发周期。在车间多尘、有轻微凝露的使用环境下,壳体合模面做了0.5mm的止口结构,上下盖扣合之后止口能互相嵌合,阻挡大部分灰尘和溅落的水滴进入壳体内部,提升内部电路的环境适应能力,不需要额外做密封处理就能满足大部分工业场景的防护需求。壳体侧面没有多余的凸起结构,并排安装多个同类型壳体时,彼此之间可以紧密贴合,节省电控柜内的安装导轨空间,对于安装空间紧张的小型设备来说,这种紧凑化的设计能大幅提升空间利用率。
