75mm规格柔性水平线缆防护拖链结构

　　在各类自动化产线、机床设备、重型工程机械的走线布局场景中，线缆随运动部件往复弯折的磨损问题一直是结构设计阶段需要重点考量的环节，这款75mm规格的柔性水平拖链，正是针对中等线径线缆的水平往复运动防护需求开发的走线承载部件。从实际工程应用来看，这类拖链常部署在机床工作台水平进给轴、自动化输送线横向移动模组、龙门设备横梁行走机构等水平方向做往复直线运动的工位，用来收纳内置的动力电缆、信号控制线、气动软管甚至液压油管，避免线缆在运动过程中出现下垂剐蹭、过度弯折、外力磕碰等问题，把分散的线缆规整成统一的运动束线，既可以延长线缆的使用寿命，也能让设备整体走线布局更整洁，降低后期运维时的线路排查难度。

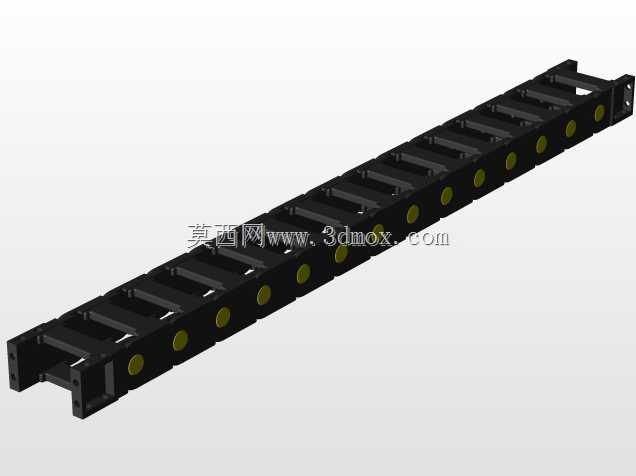

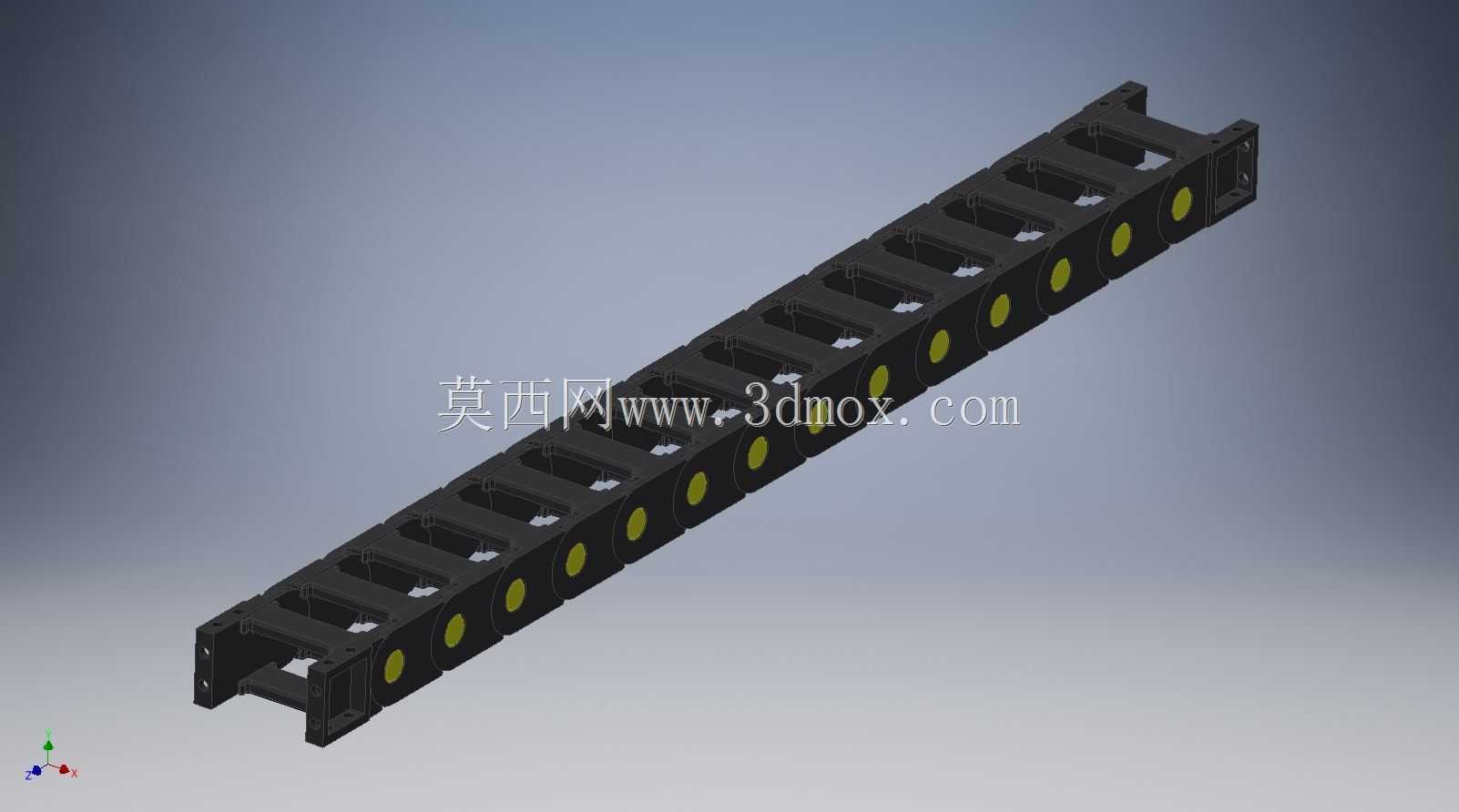

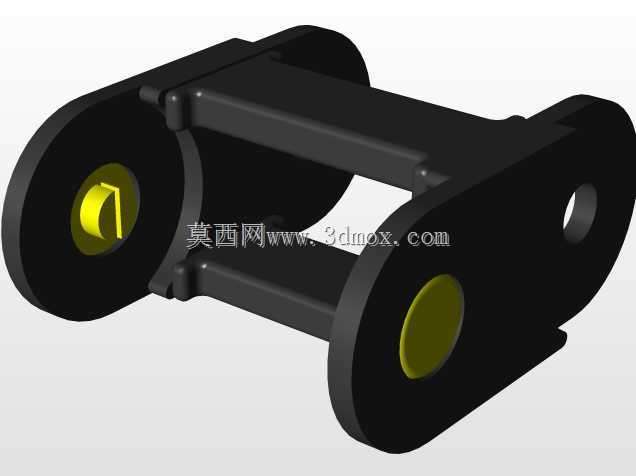

　　从结构设计思路来看，这款拖链采用了节段式拼接的经典结构，每一节链节都可以在限定角度内相对转动，拼接完成后整体可以实现水平方向的柔性弯曲，同时每一节链节都设置了等距分布的黄色标识点，一方面可以在设备运维时快速观察拖链的运动姿态，判断是否存在卡滞、错位的问题，另一方面也能在安装时快速对齐安装基准，避免拼接过程中出现链节偏斜的情况。链节主体采用带镂空窗口的框架式结构，这种设计首先是降低了拖链自身的重量，减少运动过程中拖链自身带来的附加负载，降低驱动端的动力损耗，其次镂空窗口也方便后期运维时直接观察内部线缆的排布状态，不需要拆解拖链就能快速排查是否有线缆外皮磨损、接头松动的问题，同时镂空结构也能提升拖链运行过程中的散热效率，避免内部动力线缆长时间工作积热加速老化。

　　在尺寸与安装边界上，这款拖链的内部通腔宽度为75mm，可以容纳多根中等线径的线缆并排排布，设计时需要注意预留不小于10%的内部空腔余量，避免线缆排布过密在拖链弯曲时出现相互挤压磨损的问题；拖链的弯曲半径适配常规工业线缆的最小弯折半径要求，不会因为弯曲半径过小导致线缆内部铜芯出现疲劳断裂。安装端的连接结构采用标准化的固定接头设计，可以直接通过螺栓固定在设备的固定端和运动端安装面上，不需要额外加工定制转接件，安装时需要注意拖链的水平安装平面度，避免安装面存在高低差导致拖链运行时出现侧向偏移、卡滞的问题，同时拖链的支撑段长度需要根据运动行程匹配，当行程较长时需要在拖链下方设置辅助支撑滑槽，避免拖链自身重量导致下垂量过大，影响运行稳定性。

　　从功能特性来看，每一节链节之间的连接限位结构可以限制相邻链节的最大转动角度，避免拖链弯曲超过线缆允许的最小弯折半径，同时链节之间的连接卡扣采用快拆设计，后期需要更换线缆或者维护时，可以直接拆开对应位置的链节盖板，不需要将整根拖链完全拆解，大幅降低运维的工作量。链节的侧边加强筋结构提升了拖链的侧向结构强度，在水平运动过程中不会因为侧向受力出现链节脱开、变形的问题，适配常规工业场景下的往复运动频次要求，在无外力冲击的正常使用工况下可以保持长期稳定的运行状态。在实际选型应用时，需要根据内置线缆的总直径、运动行程、运行速度、工作环境是否存在油污、切屑等因素综合判断，这款75mm规格的拖链适配中等负载的水平走线场景，对于切削液飞溅、金属切屑较多的机床加工场景，还可以搭配配套的封闭式盖板使用，避免切屑进入拖链内部卡滞链节或者磨损线缆外皮。
