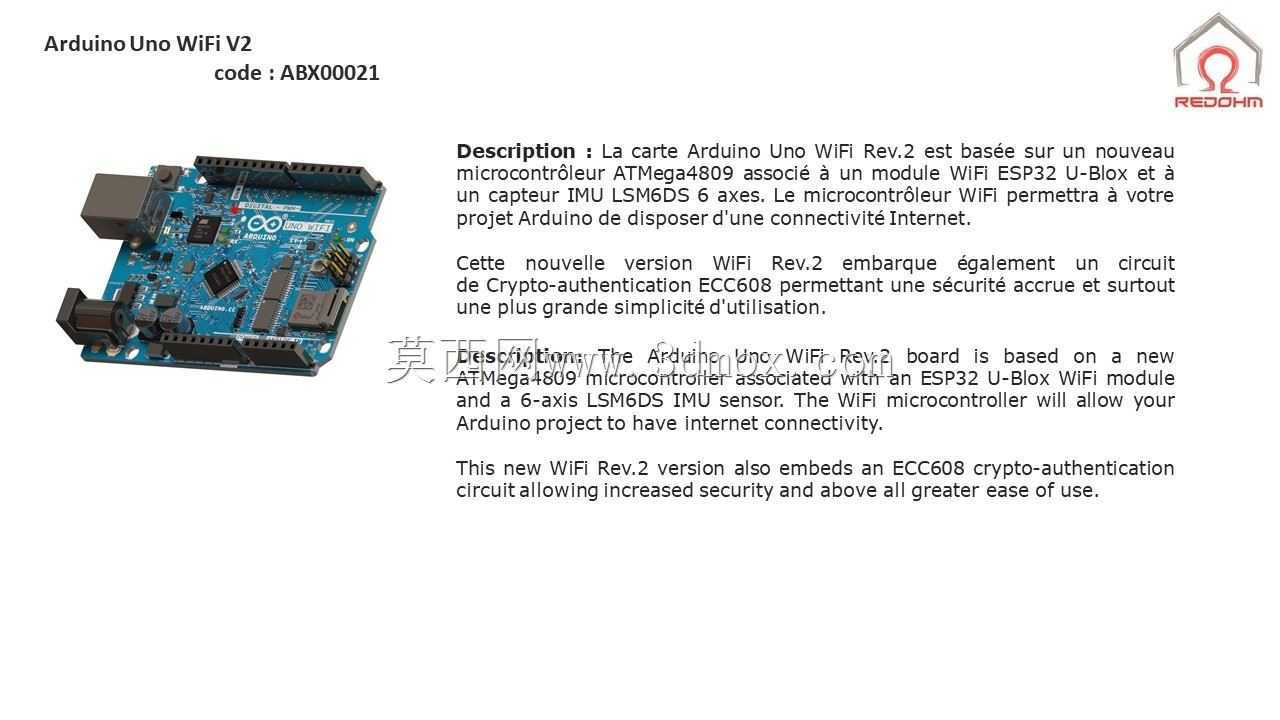

ArduinoUnoWiFiV2开发板结构设计

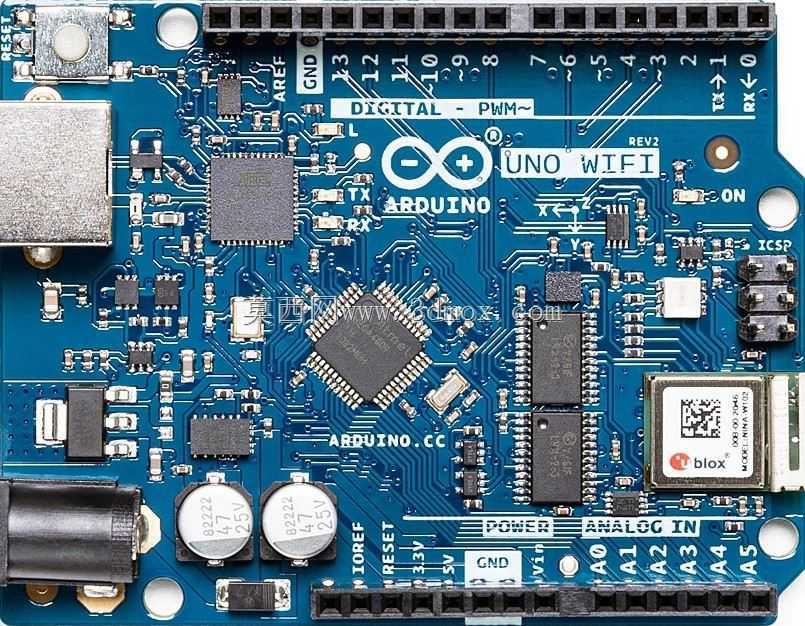

　　在嵌入式开发与小型智能设备搭建场景中，这类集成WiFi功能的控制板是核心载体，日常做物联网原型验证、小型自动化装置控制、教学实验平台搭建时，都会用到这类板卡。做结构设计时首先要考虑板卡的安装适配性，板上的USB接口、电源接口、排针排母的位置都要和常用外壳、扩展模块的安装位匹配，避免出现接口干涉、插装后无法接线的问题。板载WiFi模块的位置做了避让设计，不会被周边金属元件遮挡信号，同时电源输入部分的元件布局留足了散热空间，长时间通电运行时不会出现局部过热导致的工作异常。从实际使用角度看，这款控制板兼容常规Uno系列的扩展盾板，排针间距采用标准2.54mm规格，用户可以直接搭配市面上通用的传感器模块、驱动模块使用，

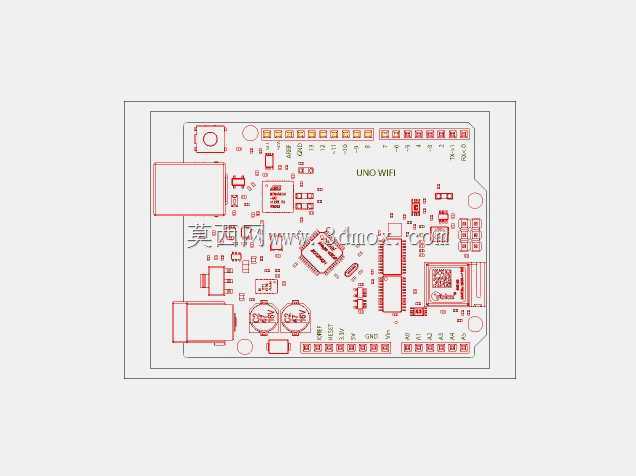

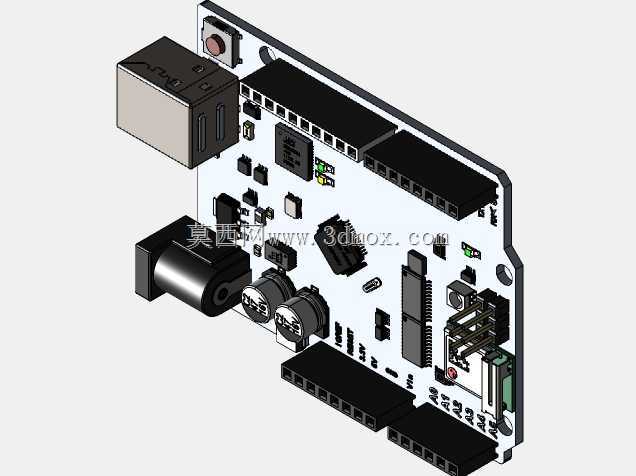

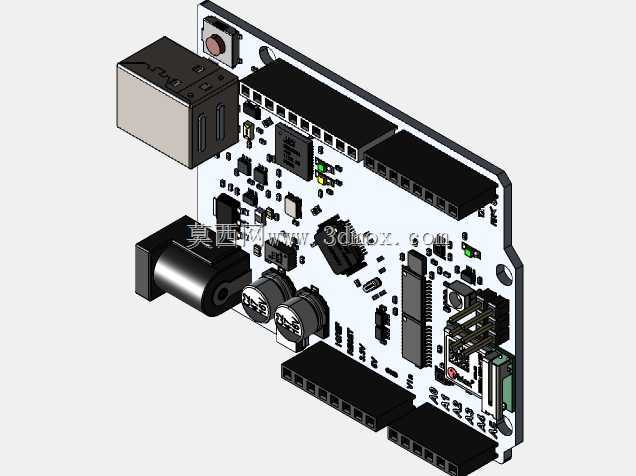

　　不需要额外做转接板设计。板上的复位按键、指示灯位置都设置在板边区域，安装到外壳后可以直接通过外壳预留的开孔操作，不需要额外加装延长按键。做三维建模时，板上所有元件的高度都做了精准还原，最高的元件是USB接口和电源插座，高度控制在常规外壳的内部容纳范围内，板厚采用标准PCB厚度1.6mm，安装孔位的位置和尺寸完全匹配通用开发板外壳的固定柱，用户拿到模型后可以直接导入到自己的设备装配体中做干涉检查，不需要反复核对安装尺寸。在电气布局的还原上，模型里体现了板上走线区域的避让空间，结构设计时如果要在板卡上方加装屏蔽罩或者散热片，可以直接参考模型上的元件高度预留空间，不会压到板上的贴片元件。实际做项目集成时，

　　这款控制板既可以固定在设备内部的安装槽里，也可以通过铜柱悬空固定，模型里预留的安装孔位支持M3螺丝固定，孔位周边没有布置过高的元件，螺丝拧紧时不会碰到周边电路。板上的WiFi天线区域做了净空标注，结构设计时这个区域不能布置金属件，避免影响无线信号的传输效果，这一点在建模时特意做了区域标识，方便结构工程师在做整机布局时提前规划元件位置。从功能适配角度，这款板卡支持常规的数字量、模拟量输入输出，板载的WiFi模块可以直接实现无线数据传输，做远程数据采集、小型智能终端控制时不需要额外加装无线通信模块，节省设备内部的安装空间。建模时还原了板上所有接口的朝向，USB接口朝向板边，方便外接数据线下载程序，电源接口同样设置在板边，

　　外接电源适配器时不会和其他扩展模块的接线产生干涉。排针的高度做了精准还原，插装扩展模块时，模块和主板之间的间隙刚好可以容纳板上的贴片元件，不会出现挤压元件导致的短路问题。在做教学实验台设计时，这款板卡的模型可以直接嵌入到实验台的面板安装位里，面板开孔尺寸完全匹配板卡的外轮廓，接口位置刚好对准面板上的预留开口，学生接线时不需要探到设备内部，操作更方便。做小型物联网节点设计时，板卡的尺寸足够小巧，可以直接放到小型防水外壳里，模型里的外轮廓尺寸可以直接用来核对外壳内部的容纳空间，不需要反复打样验证尺寸匹配度。板上的指示灯位置对应外壳上的透光孔位置，设备运行时可以直接从外部观察电源状态、通信状态和运行状态，不需要额外加装状态指示灯。
