适配Arduino Nano的DFR0012扩展接线板

项目分类:通用机械零部件 发布时间:2021-12-19 ID:460004
  • 适配Arduino Nano的DFR0012扩展接线板
  • 适配Arduino Nano的DFR0012扩展接线板
  • 适配Arduino Nano的DFR0012扩展接线板
  • 适配Arduino Nano的DFR0012扩展接线板
  • 适配Arduino Nano的DFR0012扩展接线板

  做嵌入式开发、小型智能设备原型搭建的工程师,大多遇到过主控板引脚引出繁琐、外接模块接线杂乱的问题,这款适配Arduino Nano的DFR0012扩展板,就是针对这类场景做的结构优化设计。日常做教学实验、小型物联网节点原型、桌面级小装置开发时,不用再反复飞线焊接,直接将Nano主控板插装到扩展板对应排座上,就能把所有IO引脚、电源引脚规整引出,大幅降低接线出错概率,也能让原型装置的内部走线更整洁,减少调试阶段因为接线松动、引脚接错导致的排查工作量。

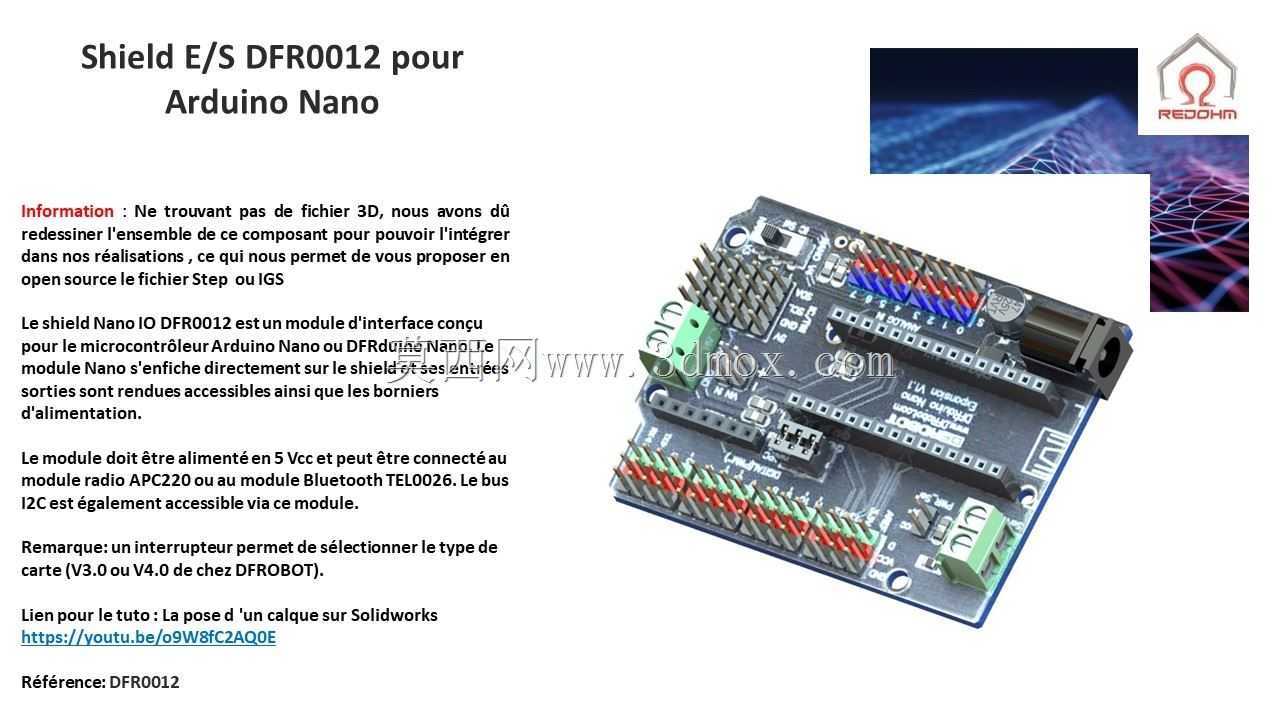

  从功能设计上看,这款扩展板首先做了电源通路的适配,板载集成了5V供电通路,既可以通过外接直流电源座给整套系统供电,也能直接对接APC220无线数传模块、TEL0026蓝牙模块这类常用通讯配件,不需要额外搭接电源转换电路。板上预留的拨码开关可以适配不同版本的DFRduino主控板,不管是V3.0还是V4.0版本的主控,都能通过开关切换匹配引脚定义,不用额外改线或者更换配件。I2C总线接口也做了专门的引出,对接OLED屏幕、各类I2C接口传感器的时候,只需要插对应端子就能完成接线,不用反复核对SDA、SCL引脚位置。

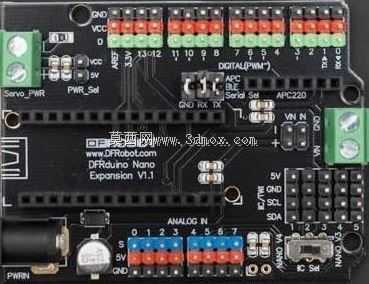

  结构设计上,扩展板完全贴合Arduino Nano的外形尺寸做排座布局,主控板插装后不会出现外凸、偏移的情况,四周预留的接线端子都做了统一的间距设计,绿色的螺钉式接线端子分布在板卡两侧,大电流通路的引脚都对应到端子上,接外部执行器的时候可以直接压接导线,不用焊线。板上的排针都做了彩色标识区分,红色对应电源正极、黑色对应地、蓝色对应信号引脚,接线的时候可以通过颜色快速区分引脚功能,降低接错线烧损模块的风险。安装边界上,扩展板的安装孔位完全匹配常用的原型固定支架尺寸,不管是装在3D打印的外壳里,还是固定在通用铝型材实验台架上,都能直接对齐孔位用M3螺丝固定,不需要额外打孔做适配。

  实际使用场景里,这款扩展板能覆盖绝大多数基于Arduino Nano的开发需求,做小型智能小车的时候,可以直接把电机驱动引线、超声波传感器引线、蓝牙模块都接到对应端子上,整套接线规整,后期更换模块也只需要拧开对应端子的螺丝就能拆线,不用拆动整个主控的接线。做环境监测节点的时候,可以直接把温湿度传感器、空气质量传感器、无线传输模块都插在扩展板上,整体结构紧凑,能直接装进小型防护外壳里部署到现场。设计的时候也考虑到了新手使用的容错性,电源输入端做了防反接设计,就算外接电源正负极接反,也不会直接烧损主控板和外接模块,降低实验阶段的配件损耗率。板上的丝印标识都做了清晰标注,每个引脚对应的功能、端子的定义都直接印在板面上,不用反复查引脚手册就能快速接线。

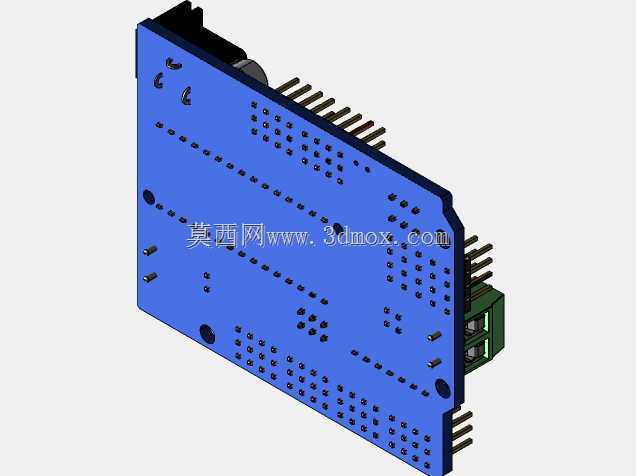

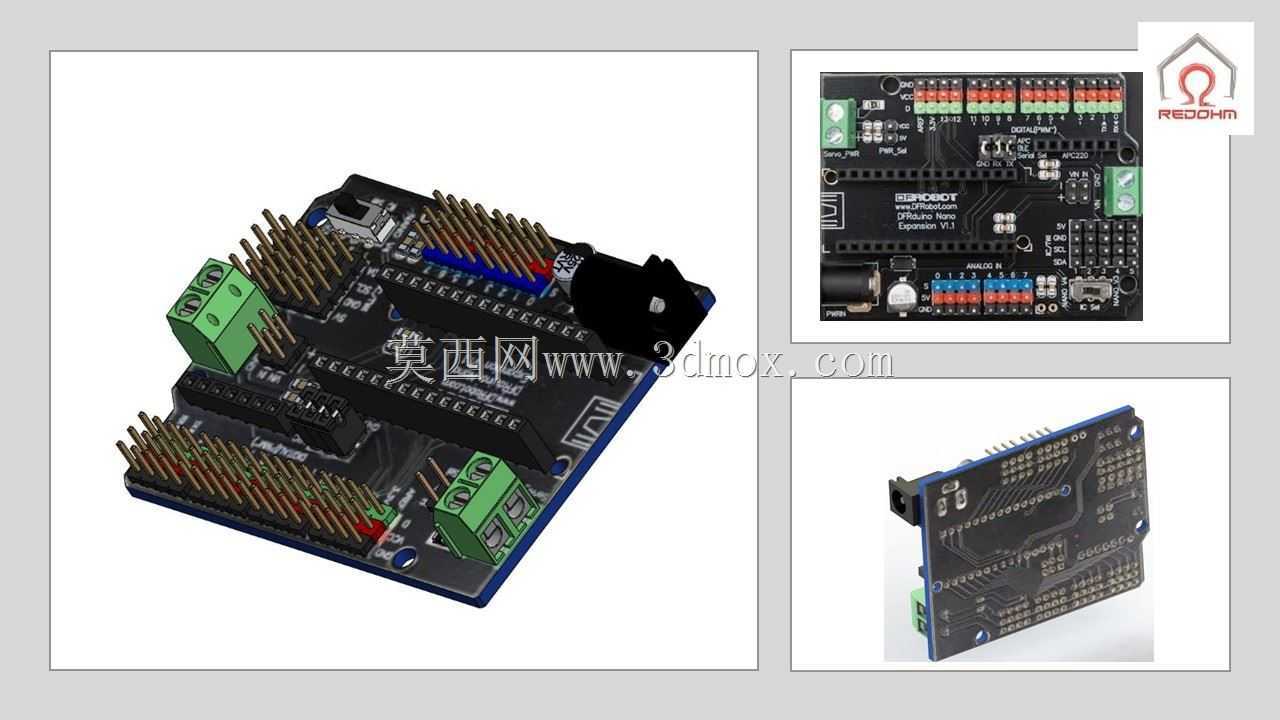

  从结构建模的角度看,这款扩展板的三维模型完全还原了实物的所有结构细节,排针的高度、接线端子的外形尺寸、电源座的凸起高度、拨码开关的位置都和实物一致,做外壳设计、整体装置结构装配的时候,可以直接调用这个模型做干涉检查,不用自己手动测绘板卡尺寸,能大幅缩短结构设计的周期。比如做定制化的智能装置外壳时,直接把扩展板模型导入装配体,就能准确预留出接线空间、插装主控的操作空间,避免出现外壳做好后板卡装不进去、接线端子被外壳挡住的问题。模型也还原了板卡上所有元件的高度差,做内部结构布局的时候,可以准确计算各个元件和外壳内壁的安全距离,避免出现元件顶到外壳、安装后压坏元件的情况。
