四足仿生机器狗机械结构设计方案

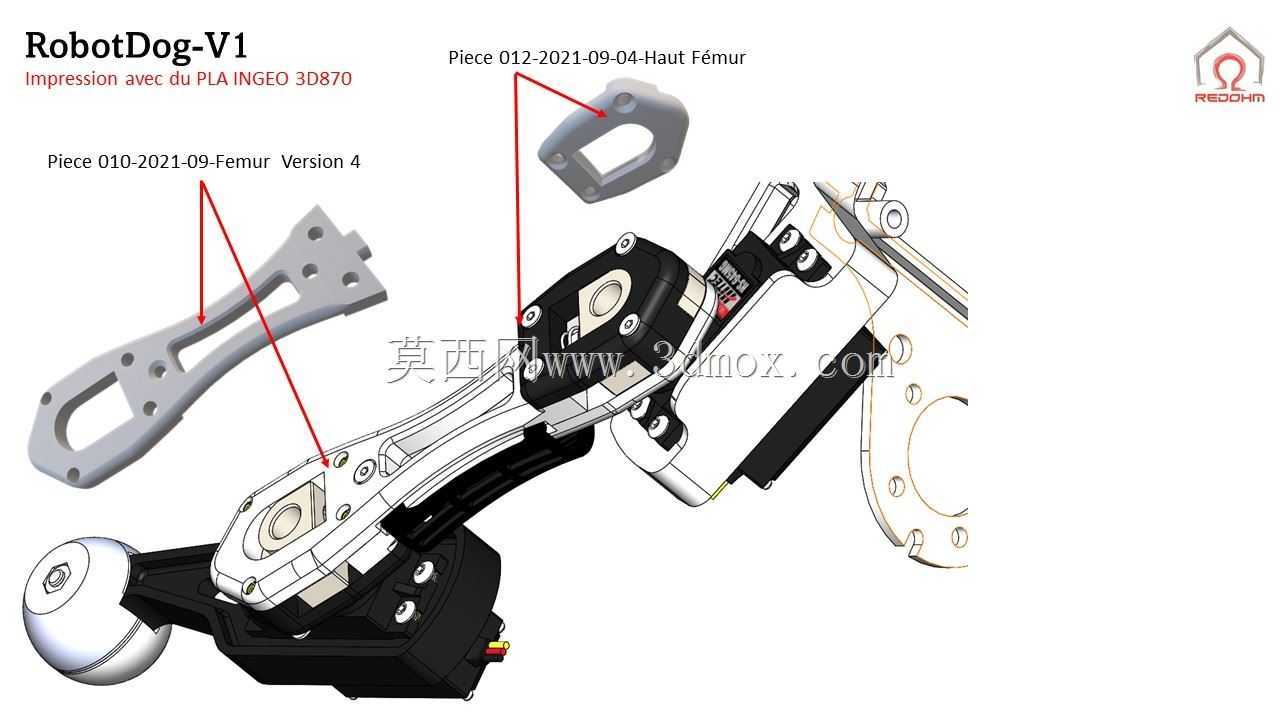

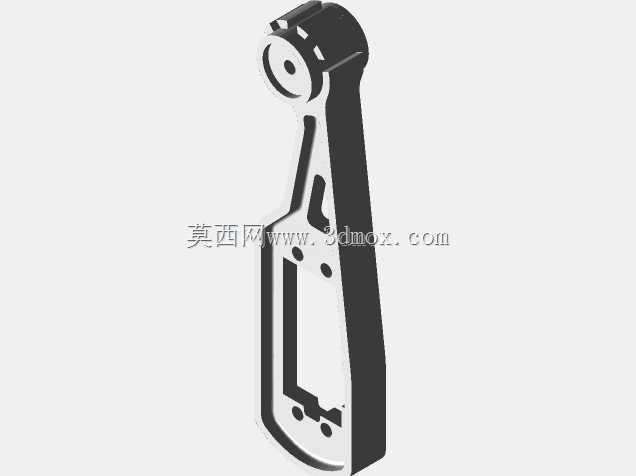

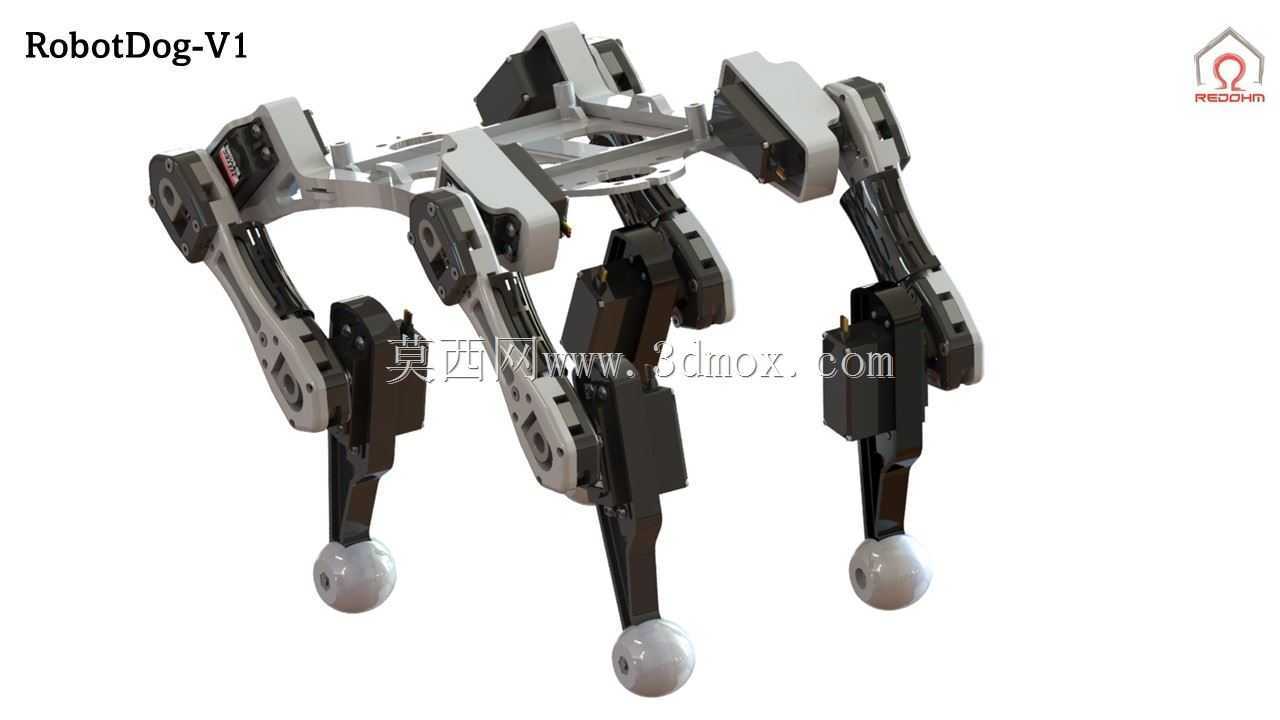

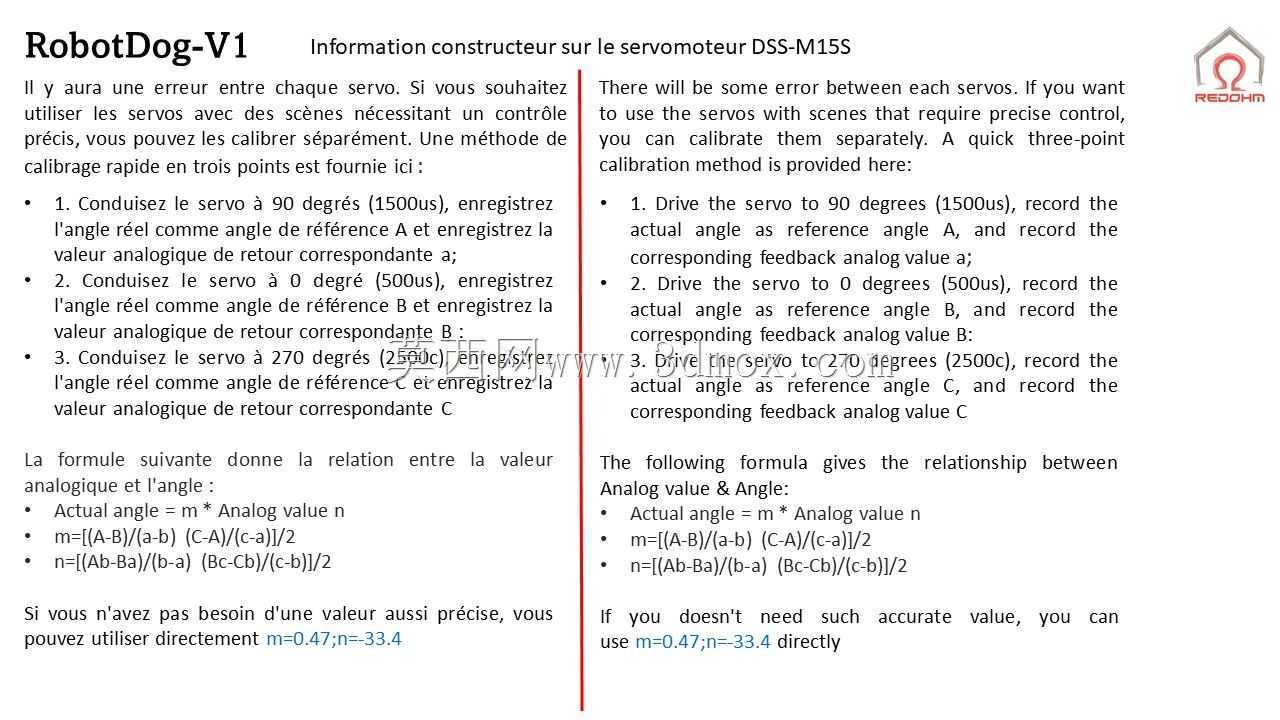

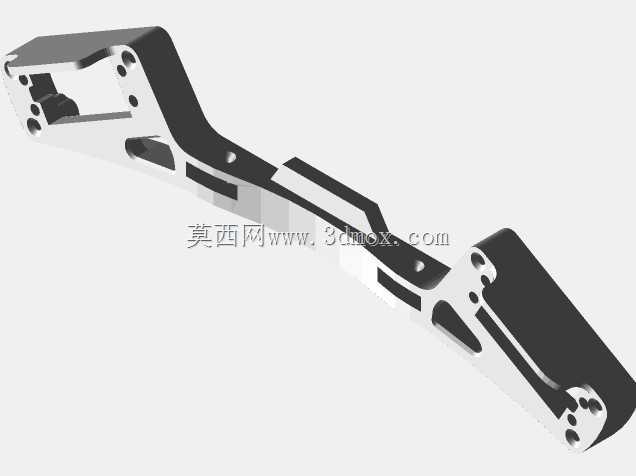

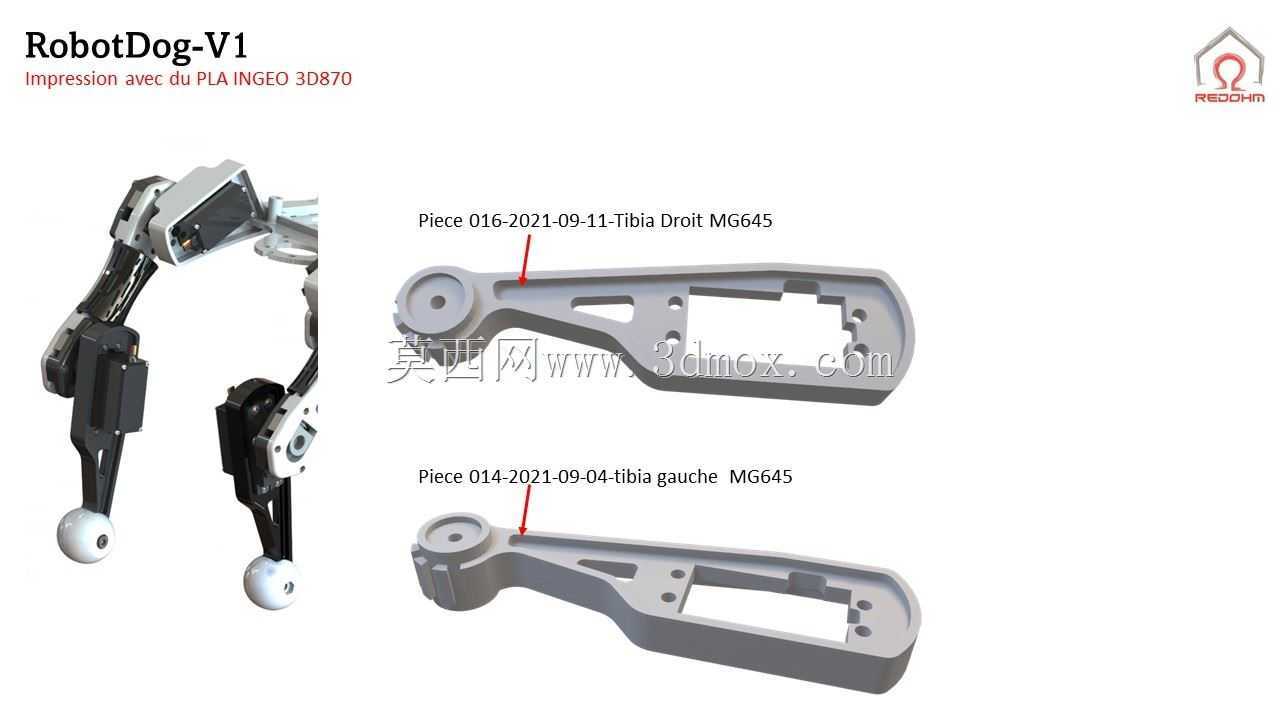

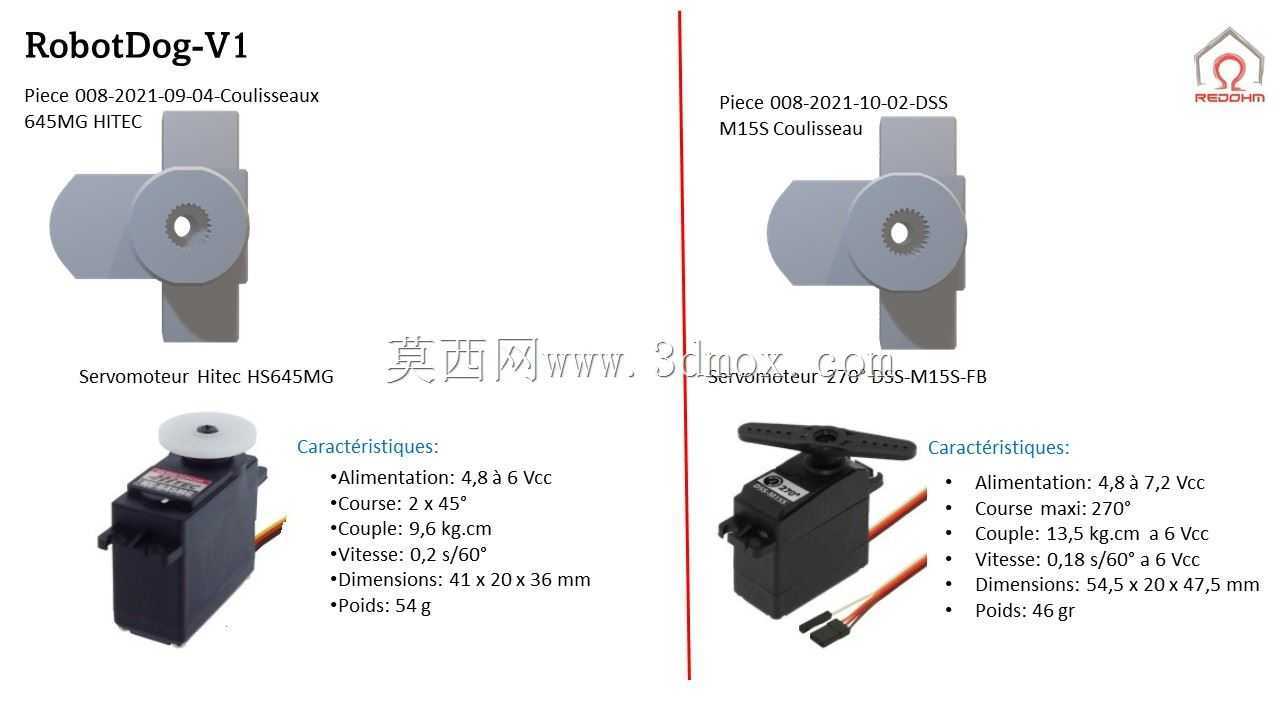

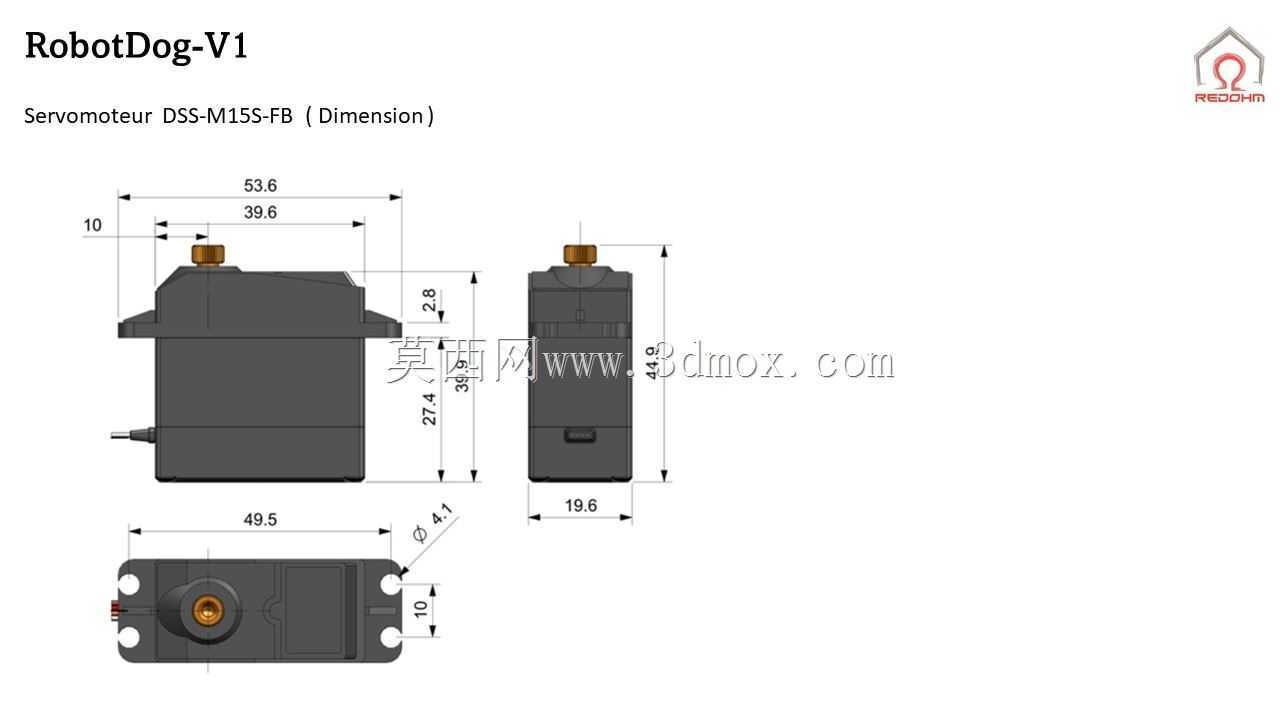

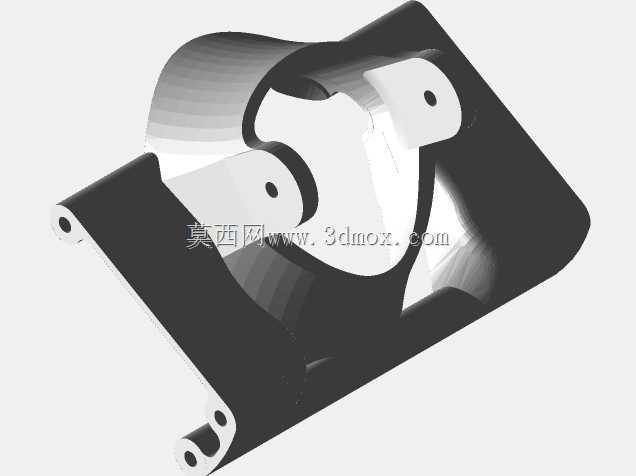

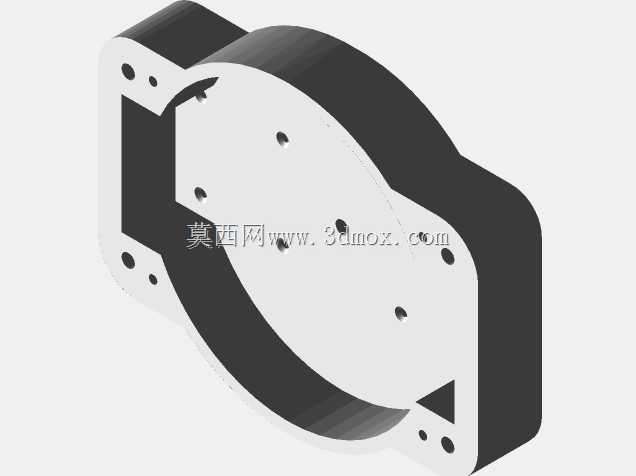

　　这套四足仿生行走机构的设计，核心围绕足式移动平台的非结构化地形适配能力展开，区别于轮式、履带式移动设备对平整铺装路面的依赖，该结构可覆盖灾后废墟探查、厂区复杂管线区域巡检、山地物资驮运等轮式设备无法进入的作业场景，单腿采用多关节串联构型，髋部设置两个正交转动自由度分别实现腿组的侧摆与前后摆动，膝部设置一个转动自由度实现小腿的屈伸动作，所有关节的转动副均预留了标准驱动元件安装位，可适配不同扭矩规格的伺服驱动单元，无需额外加工转接结构即可完成动力组件的装配。

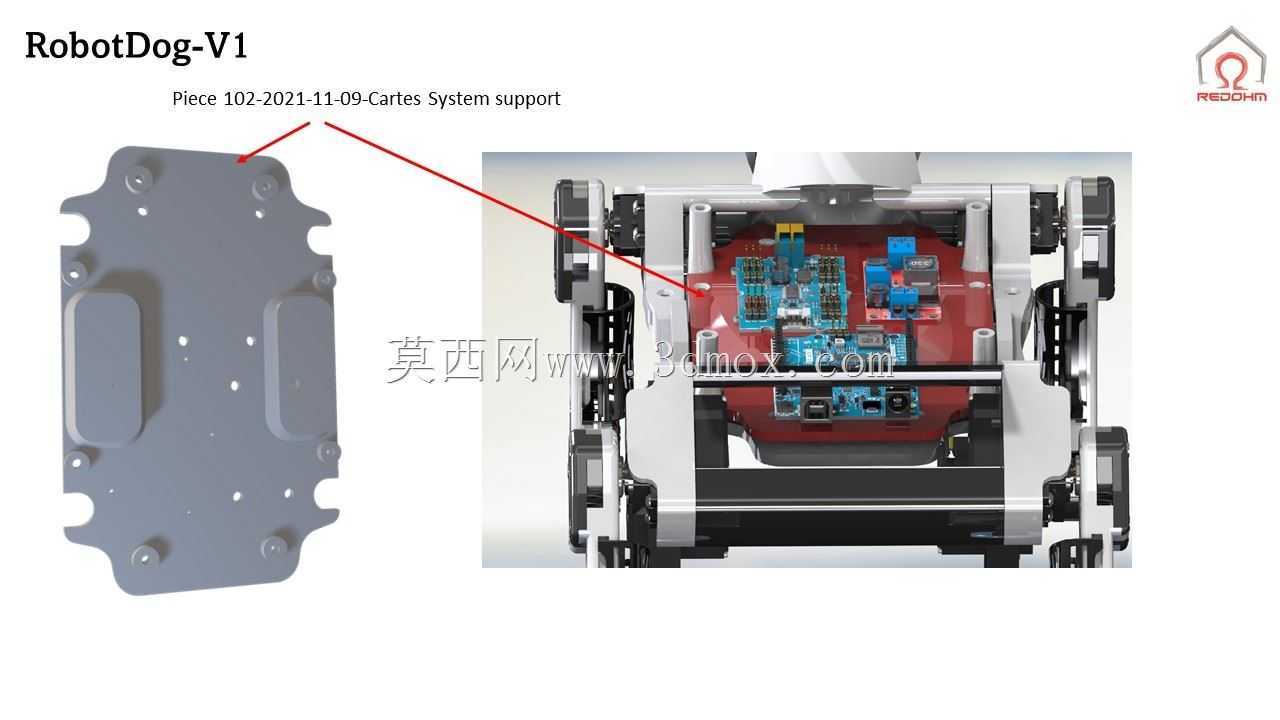

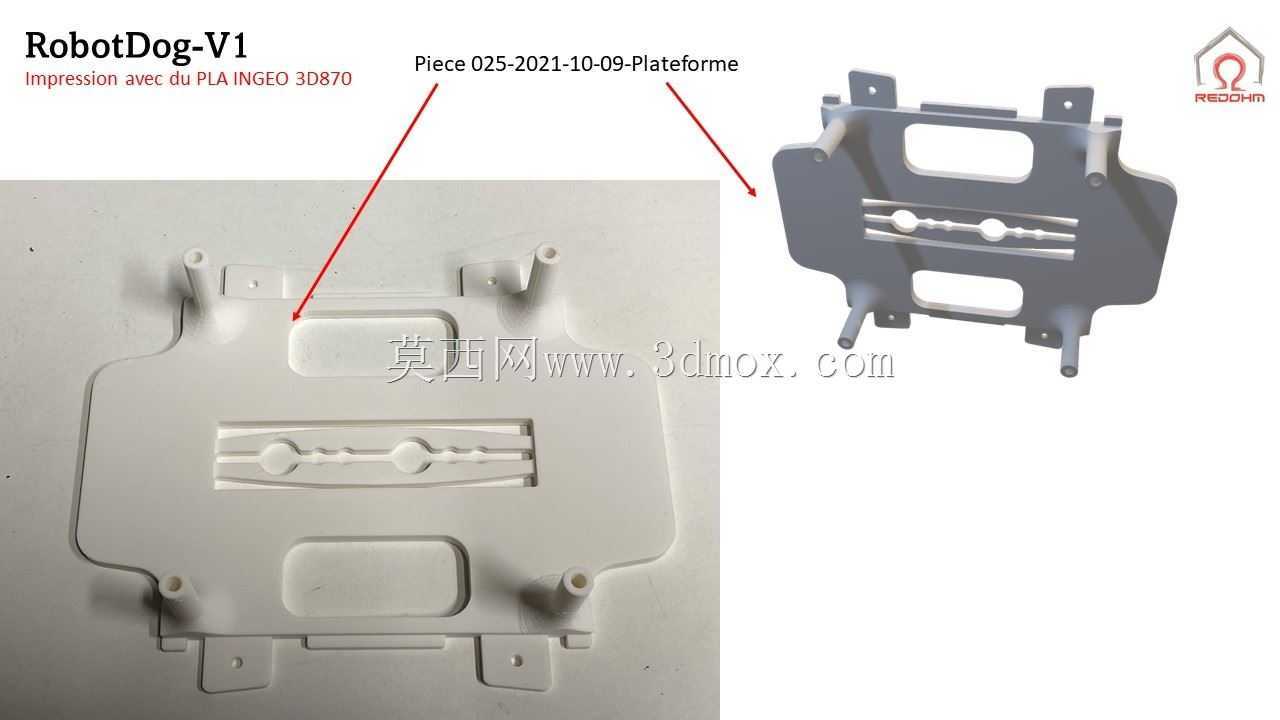

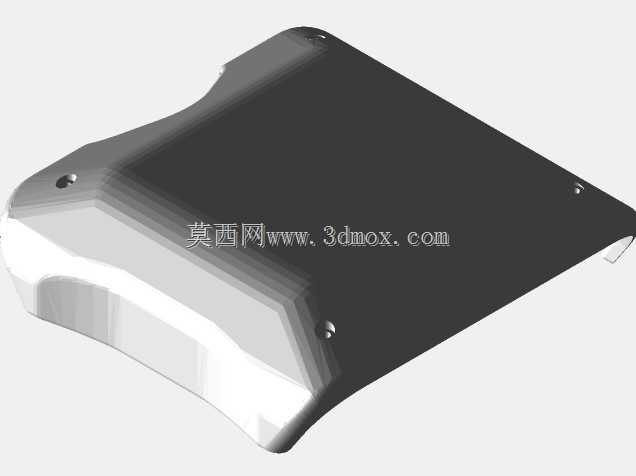

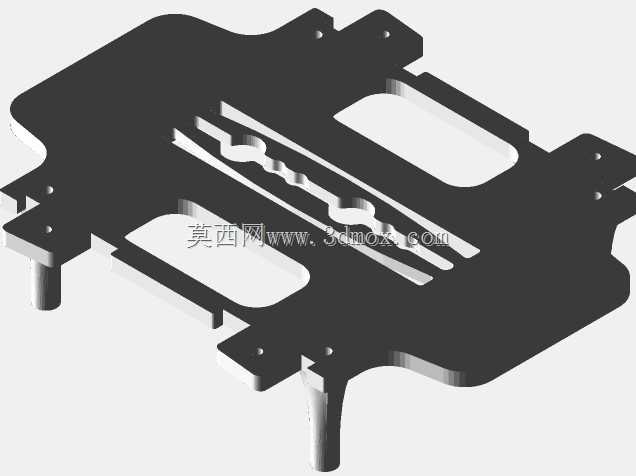

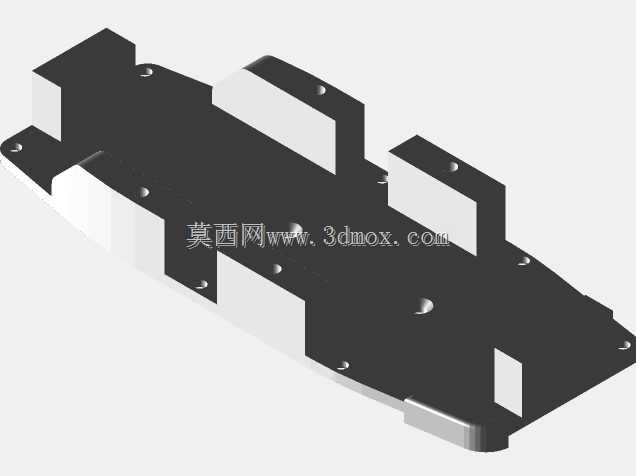

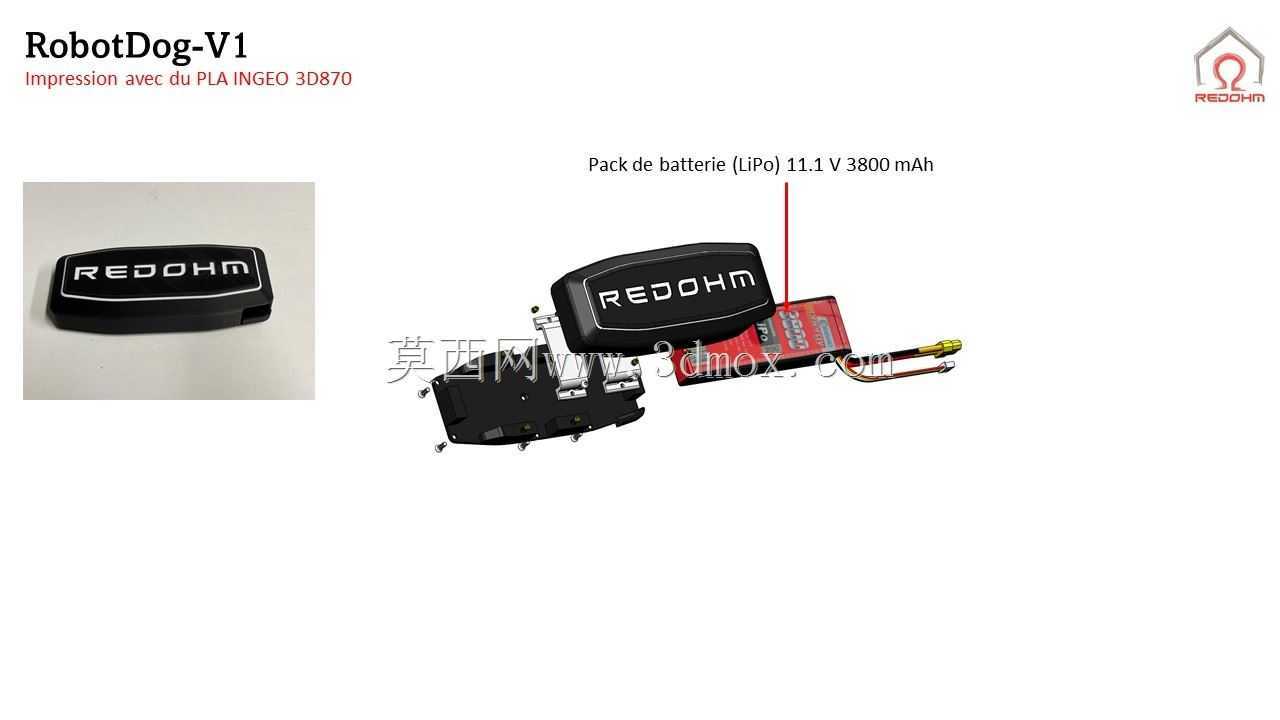

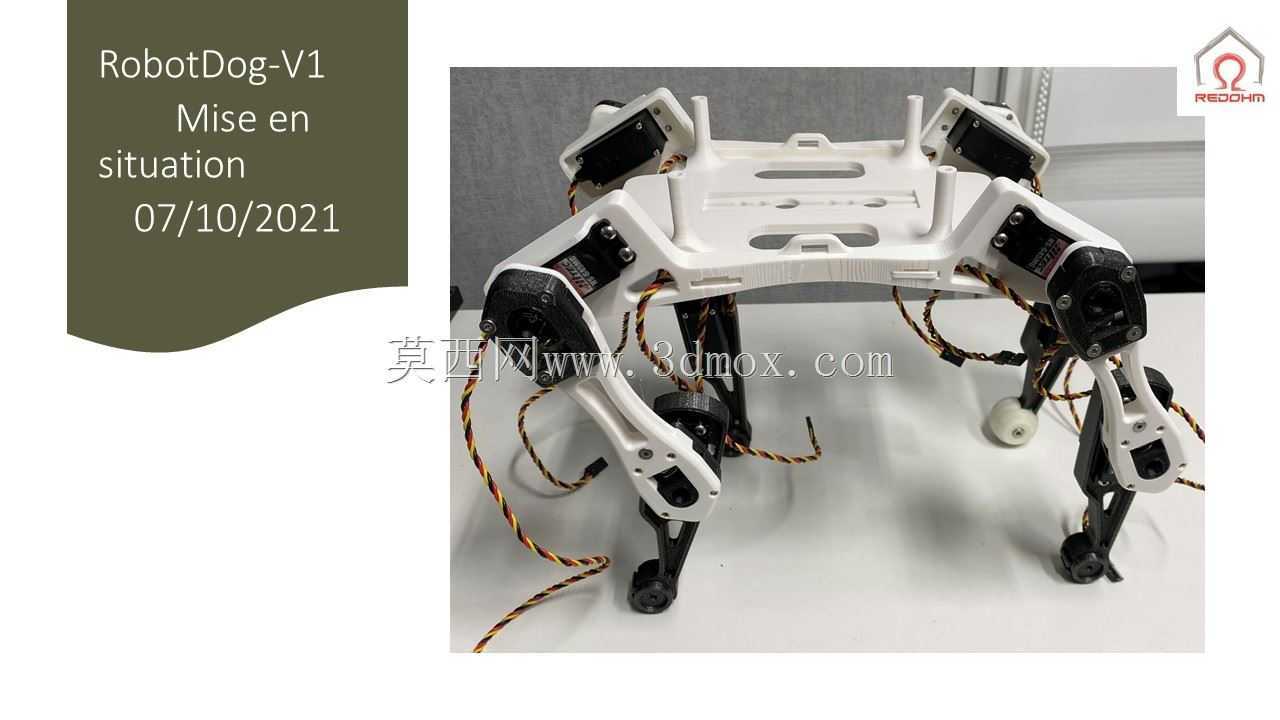

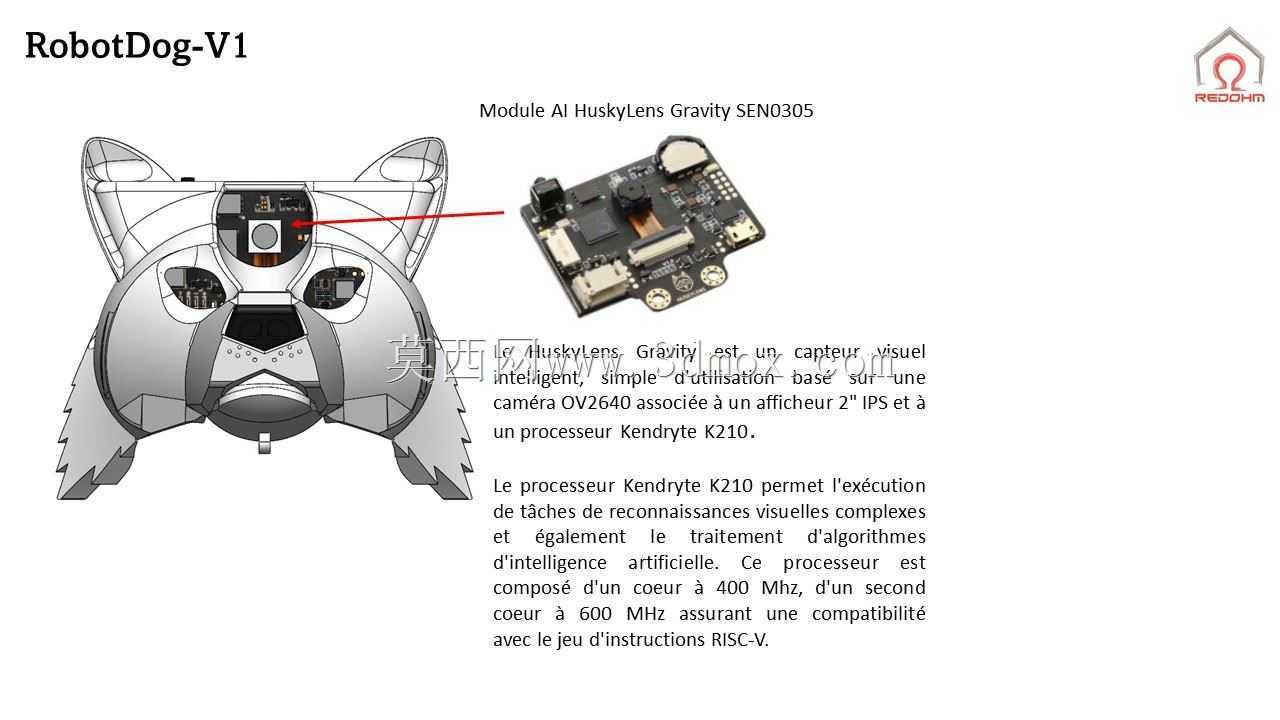

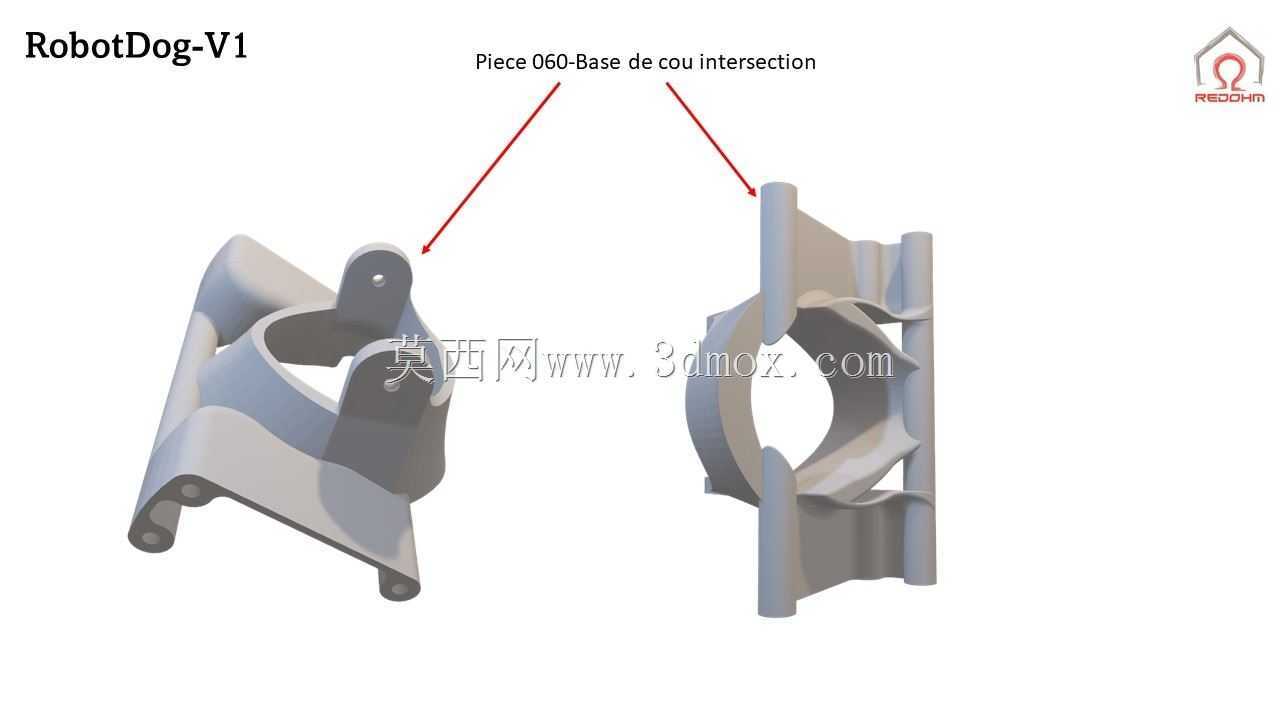

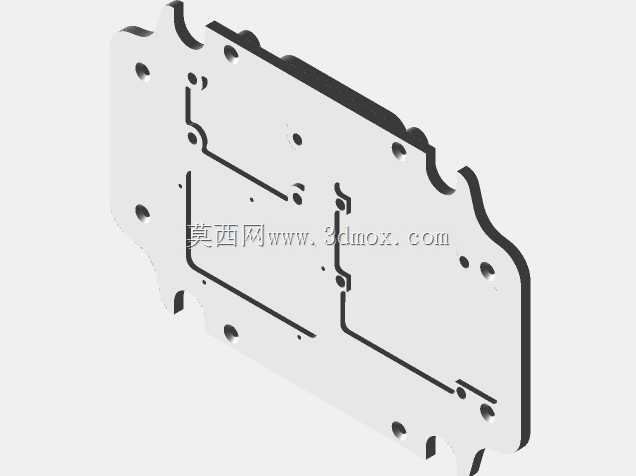

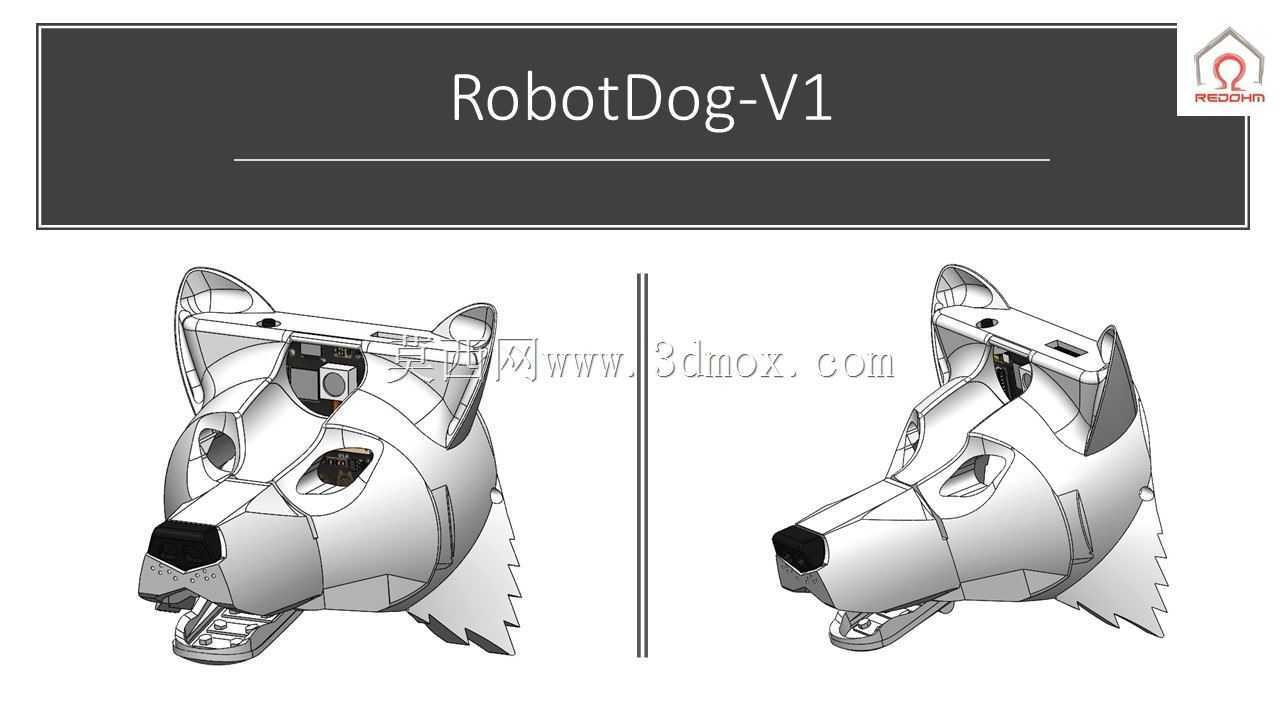

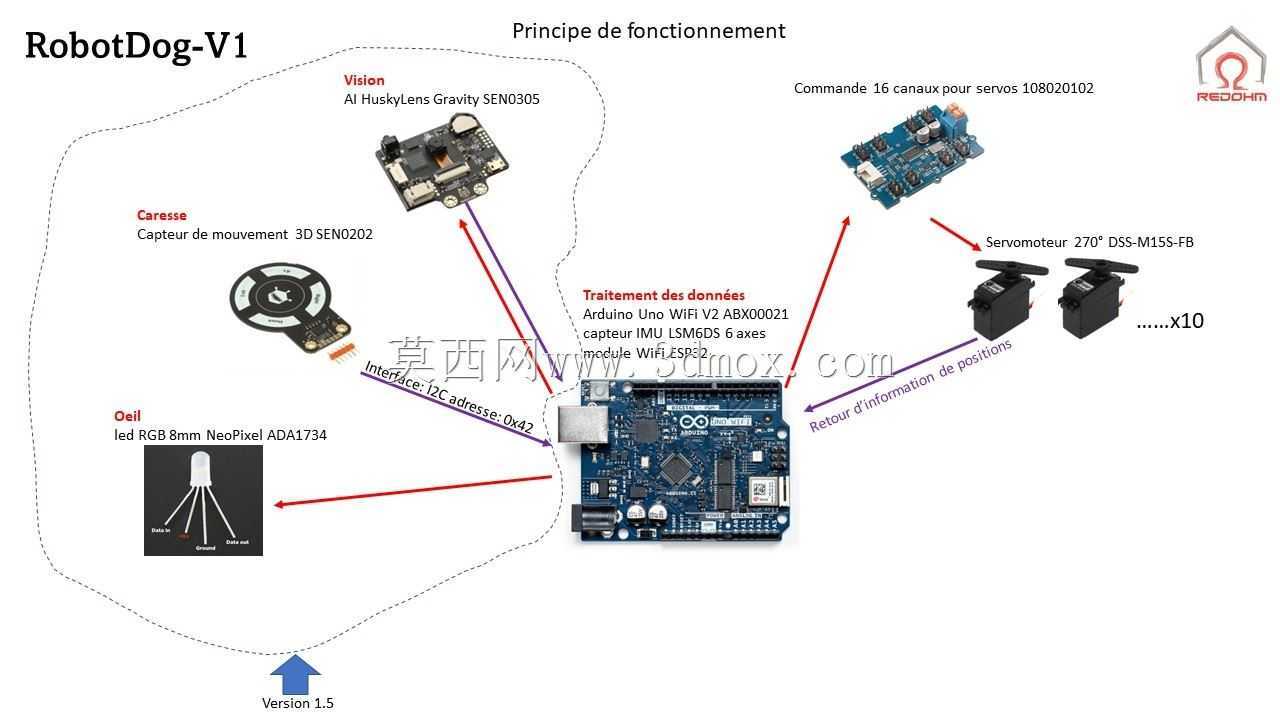

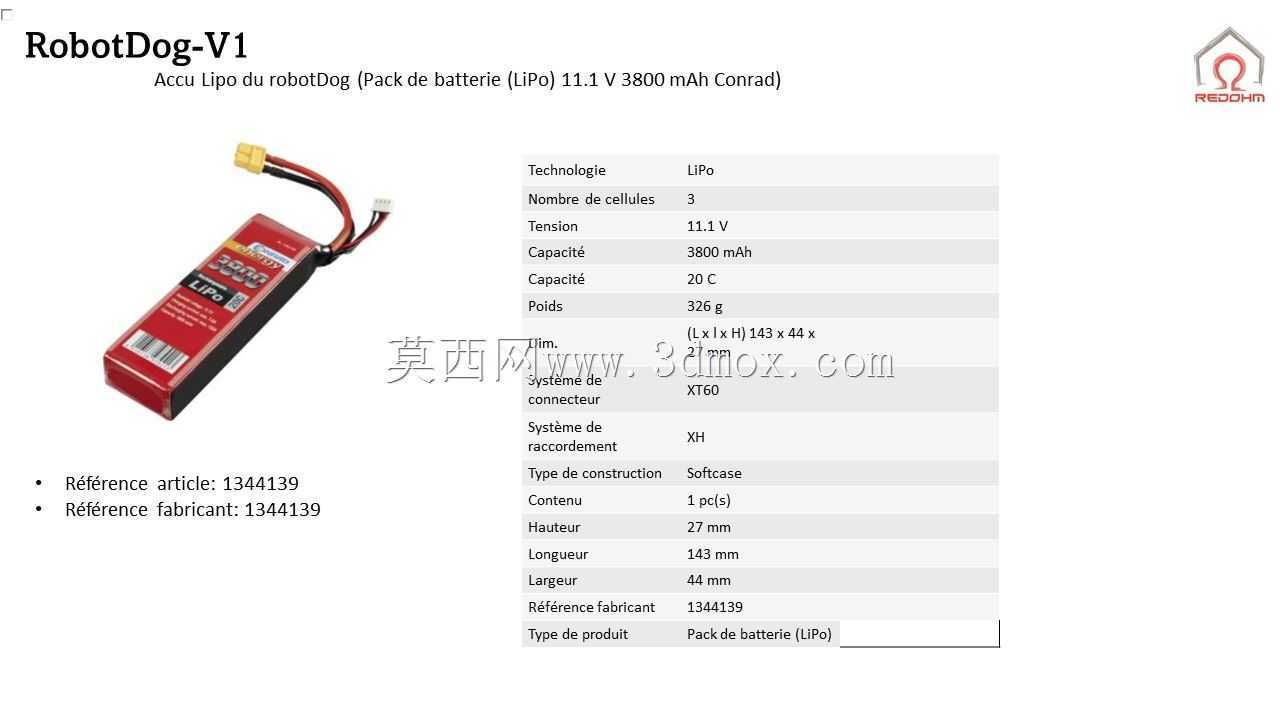

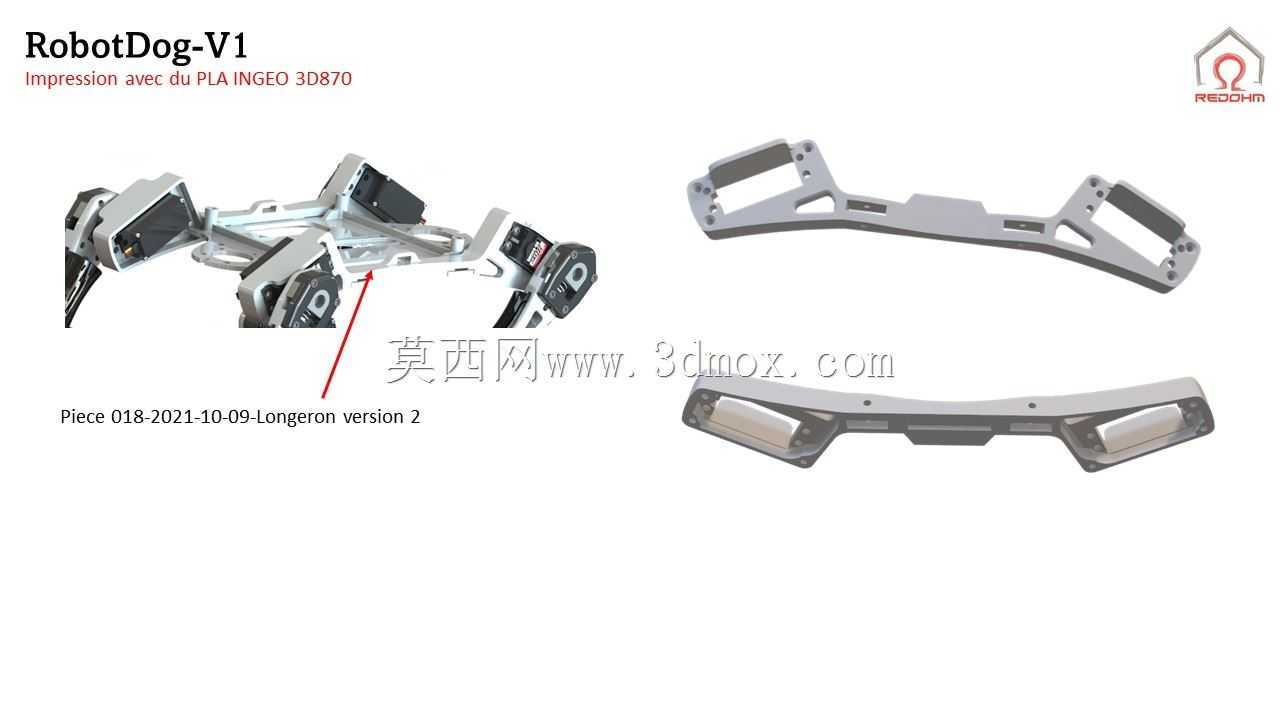

　　从结构布局来看，整机采用对称式分布设计，四条腿组的安装基准面统一设置在核心底盘框架上，底盘框架采用分层式结构设计，上层预留了控制板、电池组、感知模块的安装螺孔阵列，可根据不同作业需求搭载视觉采集模块、环境检测传感器或者小型作业执行端，下层作为腿组的安装基座，所有关节的走线槽均集成在框架内部，避免行走过程中线路与外部障碍物发生剐蹭拉扯。单腿的连杆长度经过运动学仿真优化，在站立状态下整机重心落在四条腿的支撑多边形中心区域，静态稳定裕度满足低速行走、小幅度越障的稳定性要求，侧摆关节的转动范围可支持整机完成横向挪步、坡面自适应调平动作，前后摆与膝关节的转动行程配合可实现150毫米高度的障碍跨越，以及30度以内坡度的坡面行走，足端采用圆弧式接触结构，配合柔性缓冲垫的安装位，可在硬质路面行走时吸收落地冲击，降低关节处的冲击载荷，同时提升足端与不平整地面的接触贴合度，避免行走过程中出现打滑侧翻的问题。

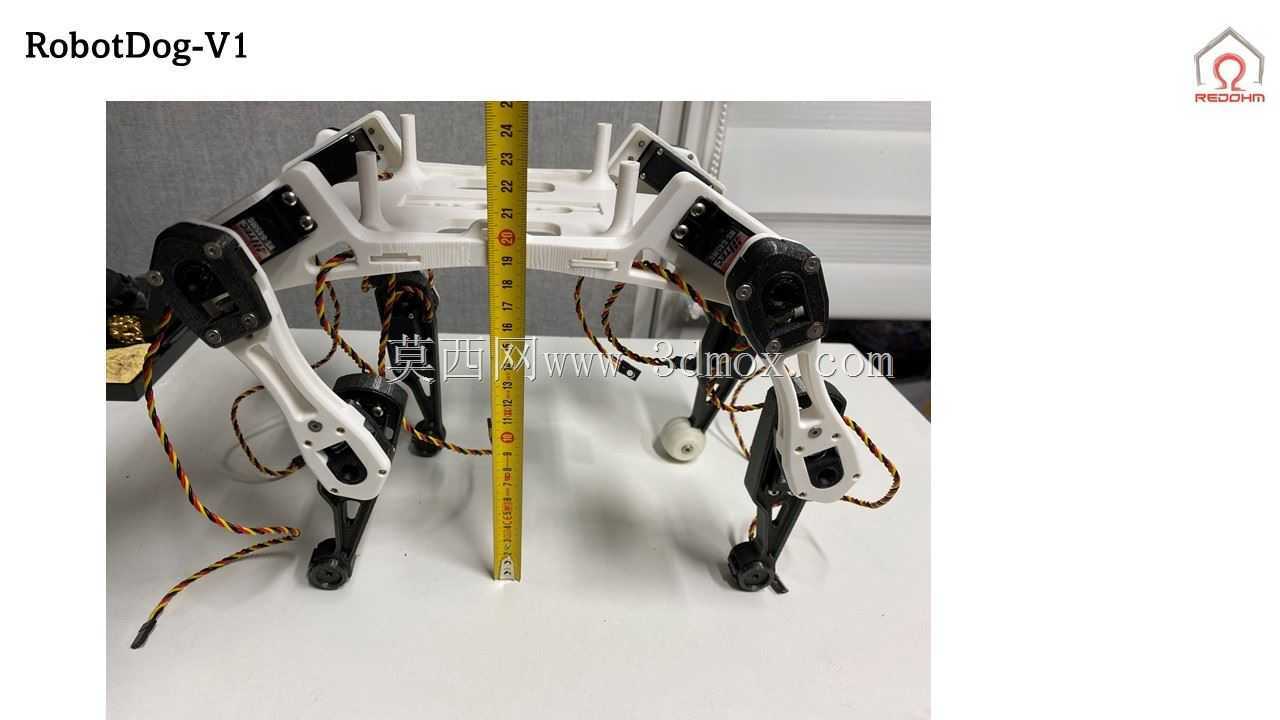

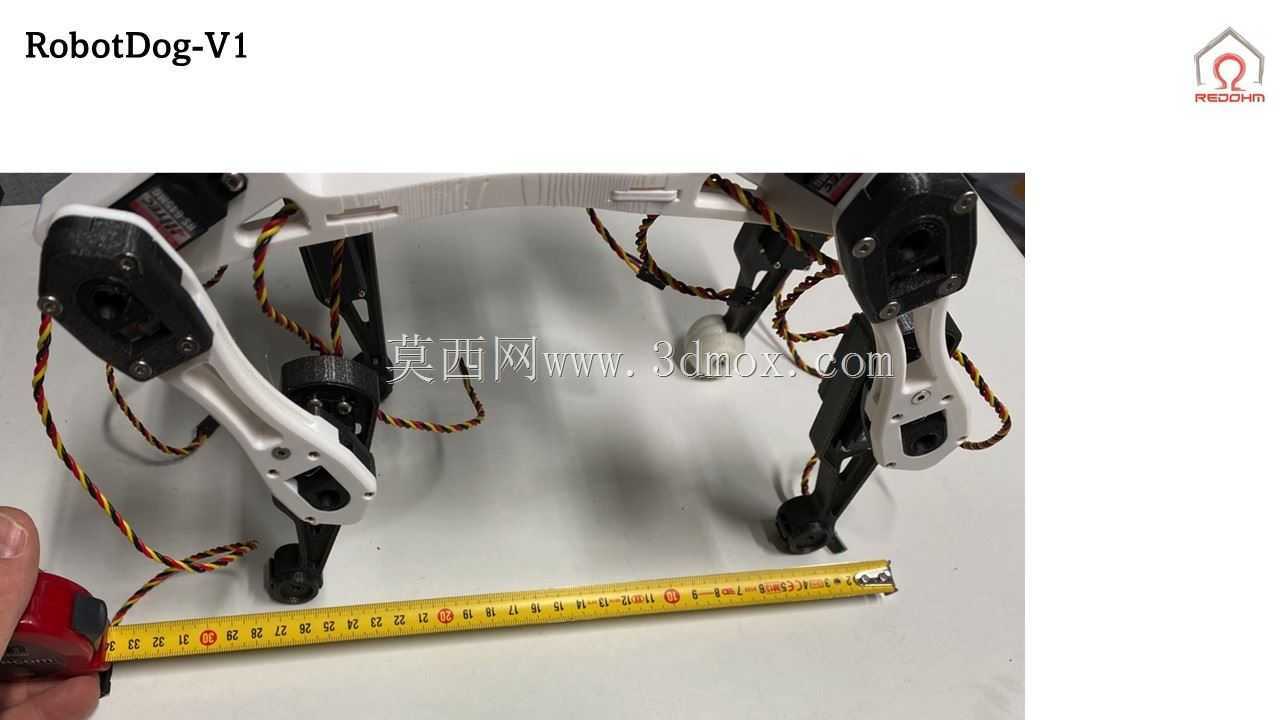

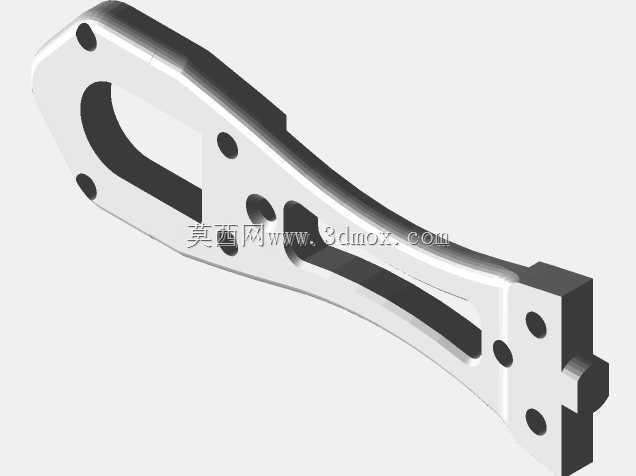

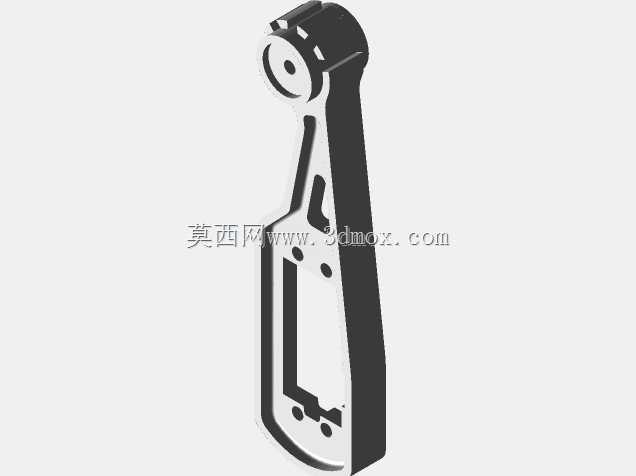

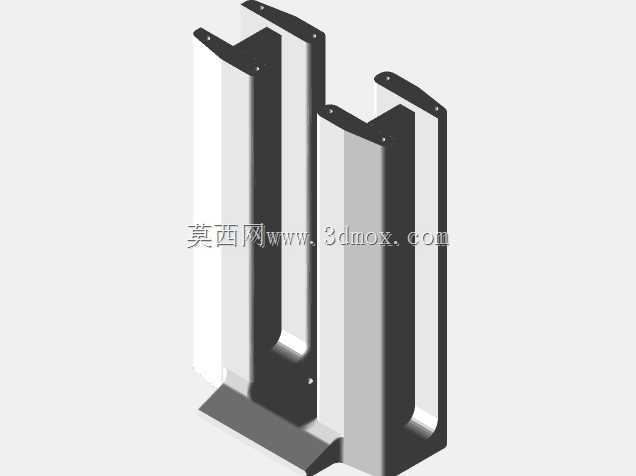

　　设计过程中针对关节转动的干涉边界做了完整的运动包络校核，在腿组完成最大幅度屈伸、侧摆动作时，相邻腿组的连杆之间、腿组与底盘框架之间均预留了足够的安全间隙，不会出现结构硬干涉，同时所有连杆的受力截面均经过拓扑优化，在保证结构刚性满足动态行走载荷要求的前提下，尽可能降低了单腿的运动惯量，减少驱动单元的动力损耗。整机的安装边界经过统一规划，底盘的整体宽度控制在常规巡检通道的通行尺寸范围内，可顺利通过宽度600毫米的标准巡检通道，站立状态下的整机高度可根据作业需求通过调整腿组的屈伸角度进行适配，最低可压低至120毫米以进入低矮的设备底部空间完成探查作业，最高可抬升280毫米以获得更好的视野感知范围。

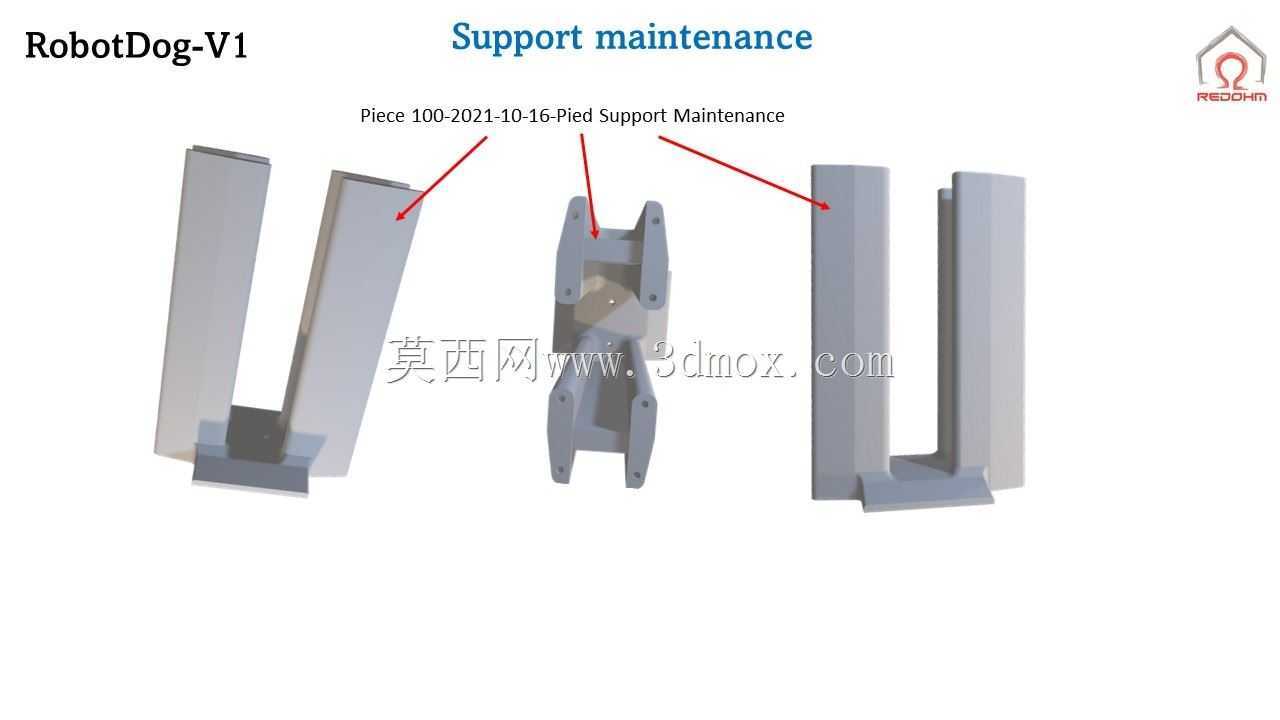

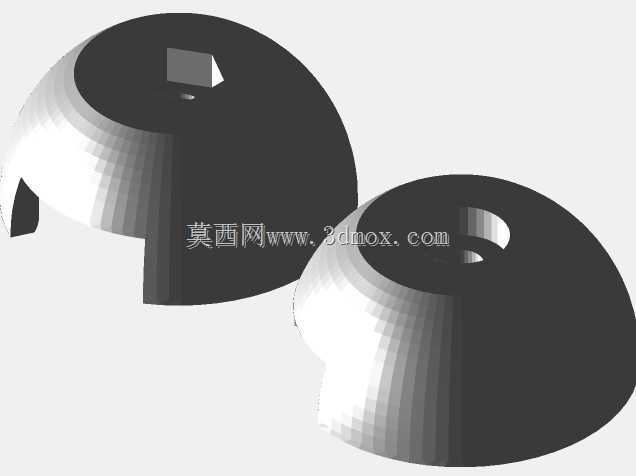

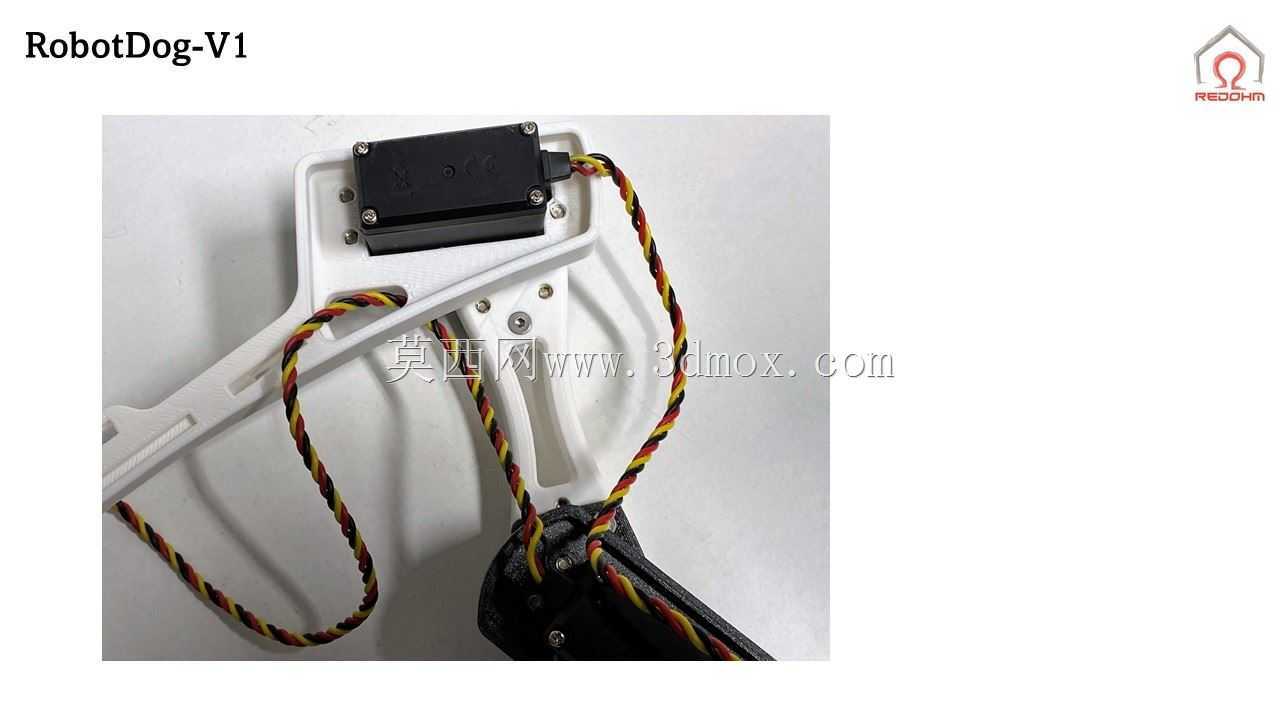

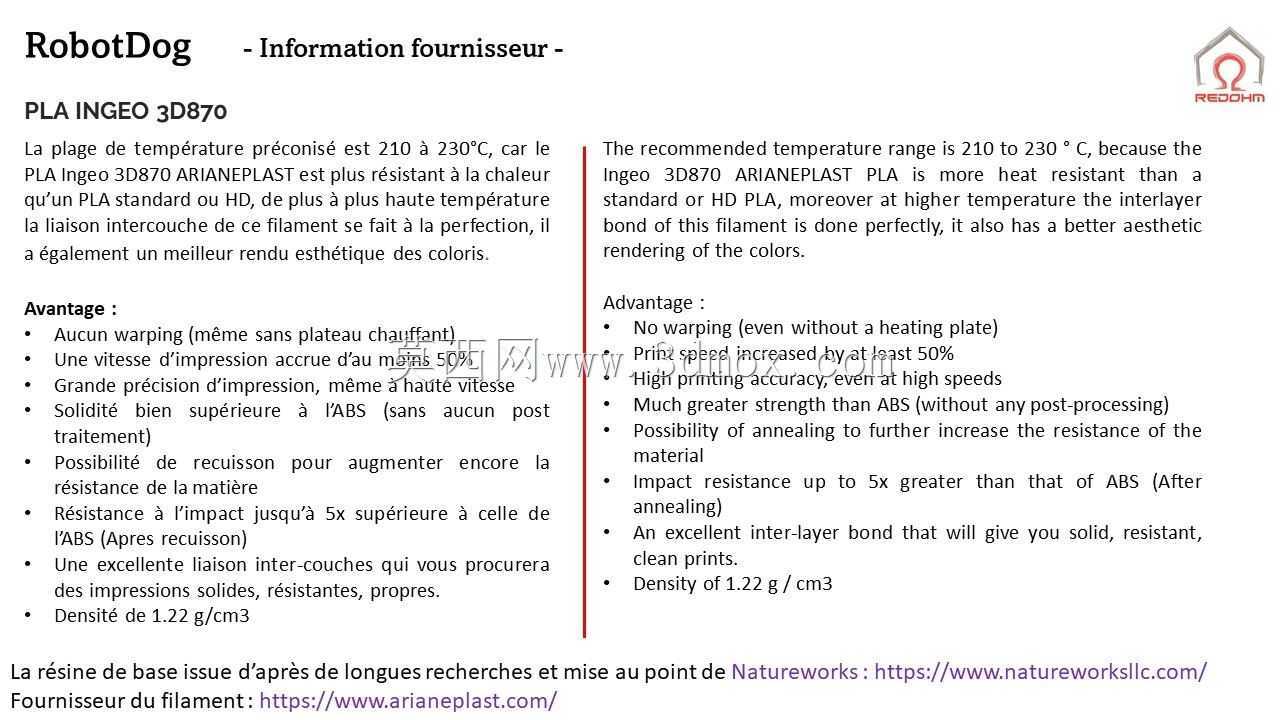

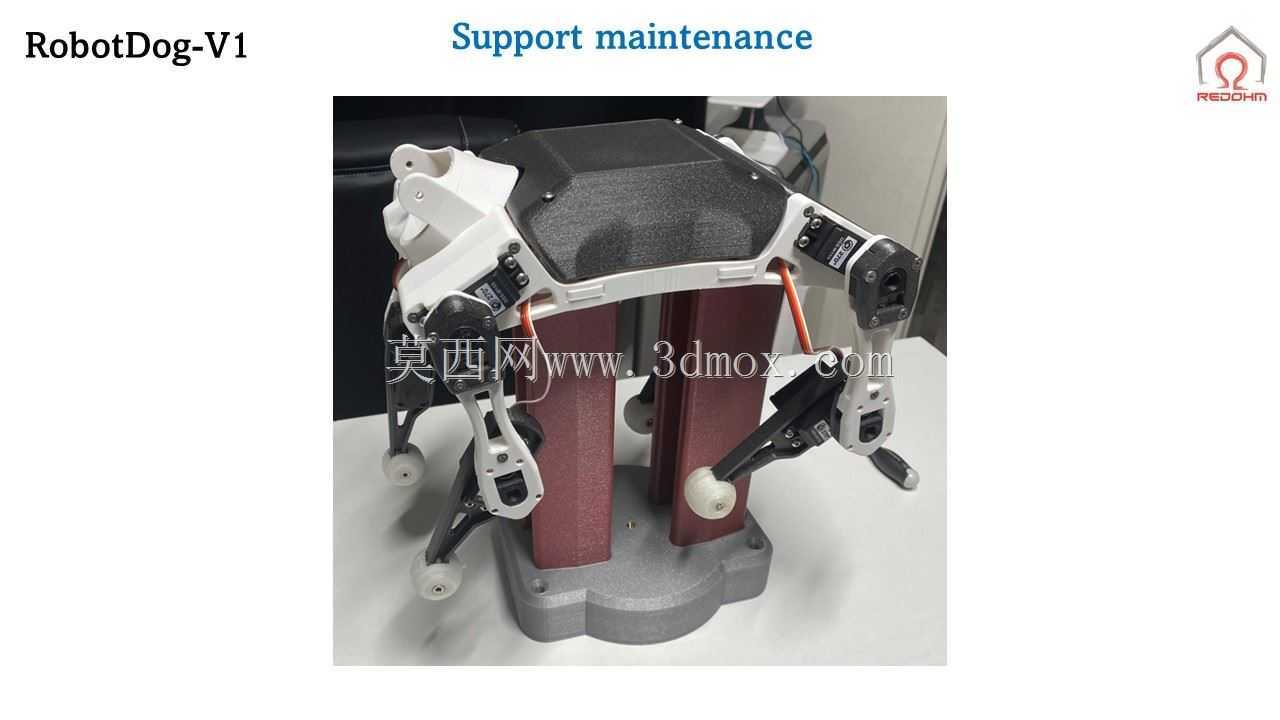

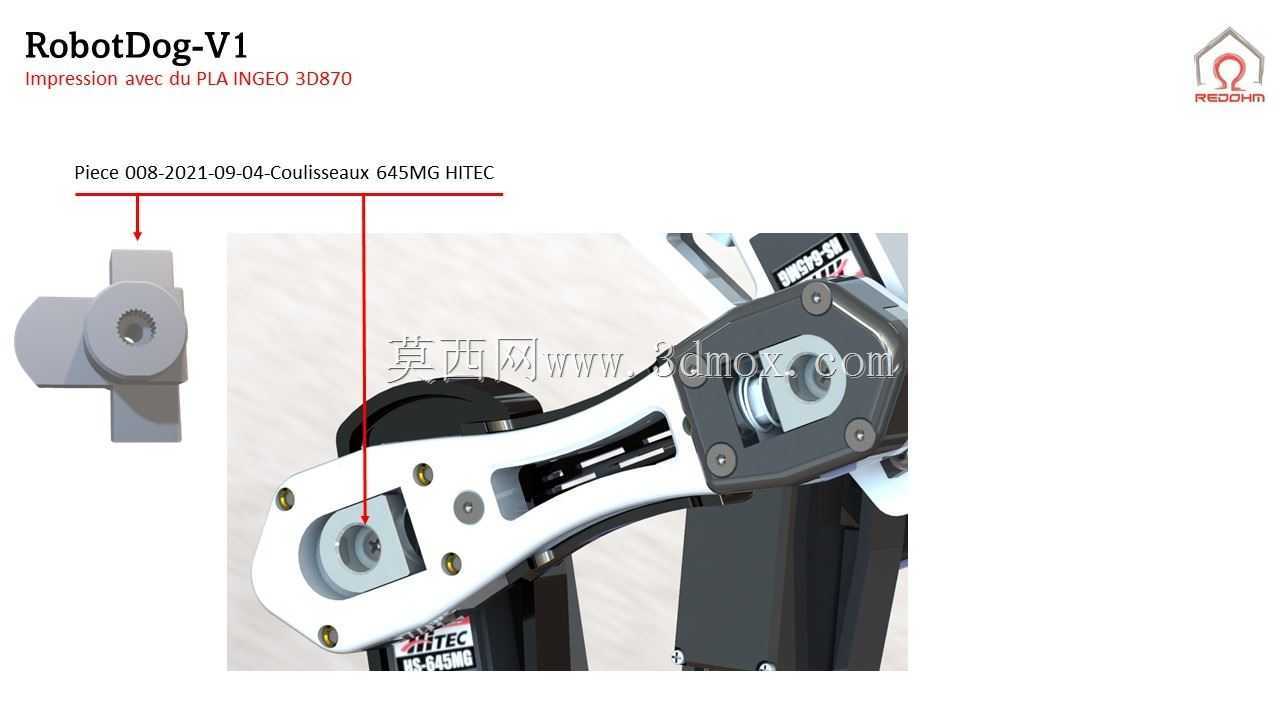

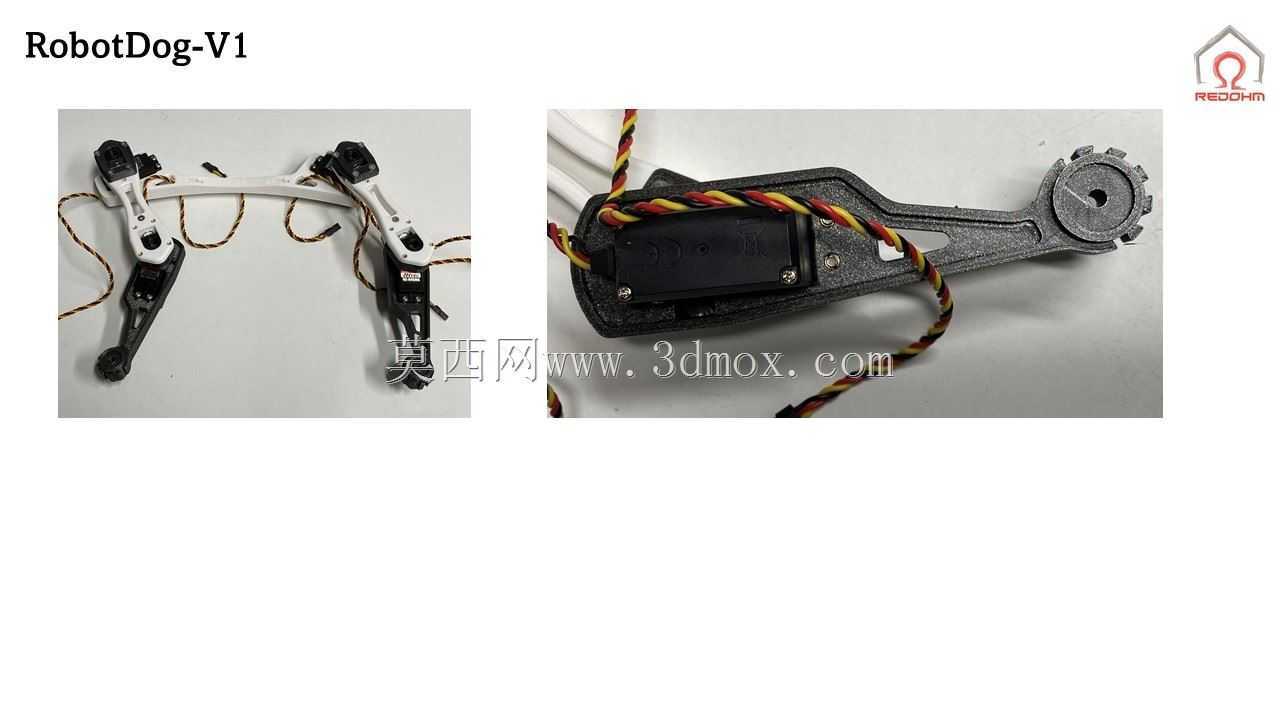

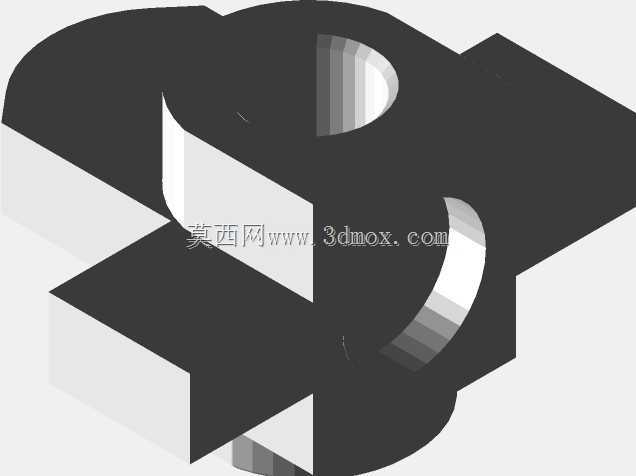

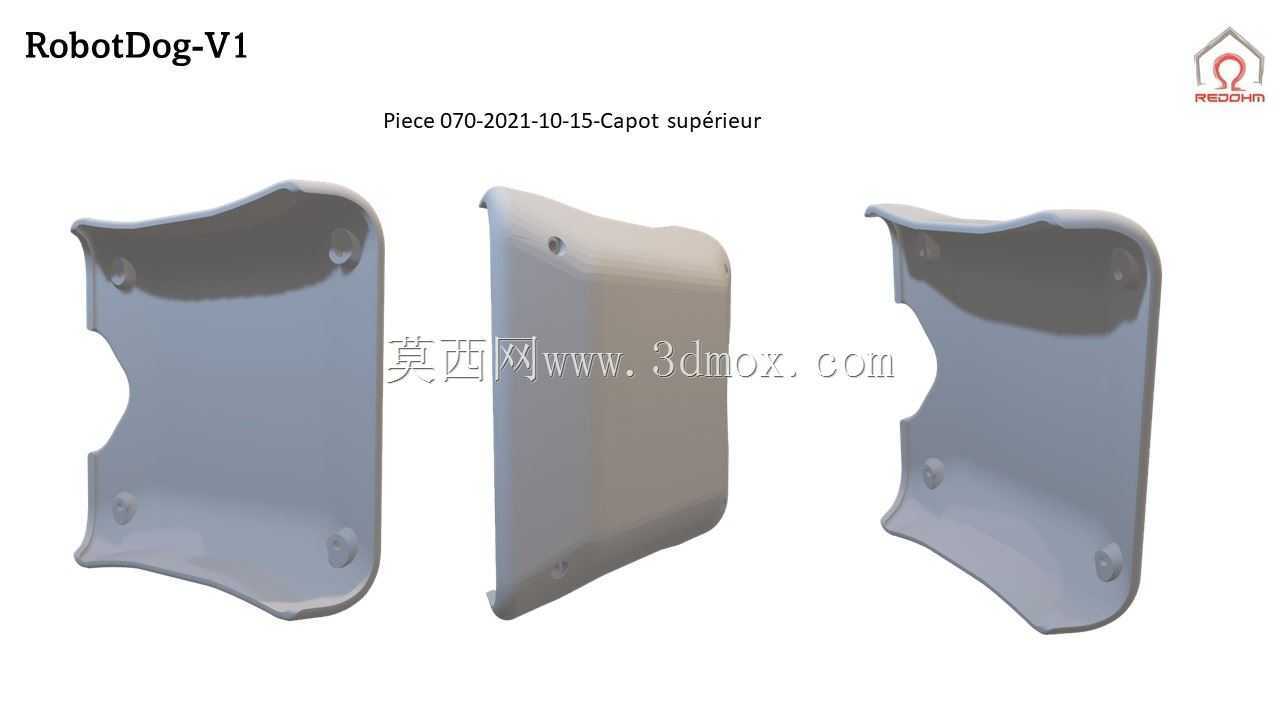

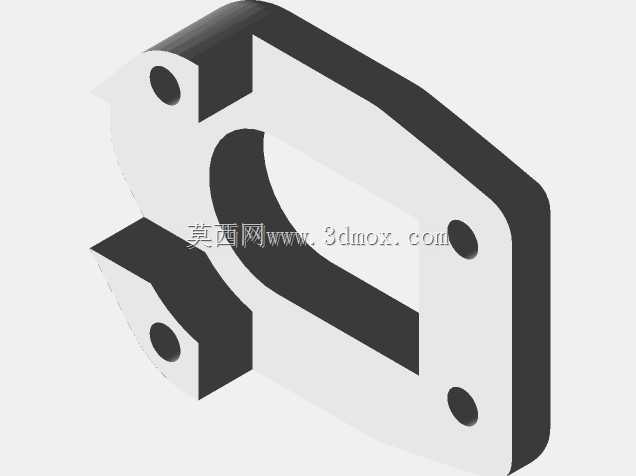

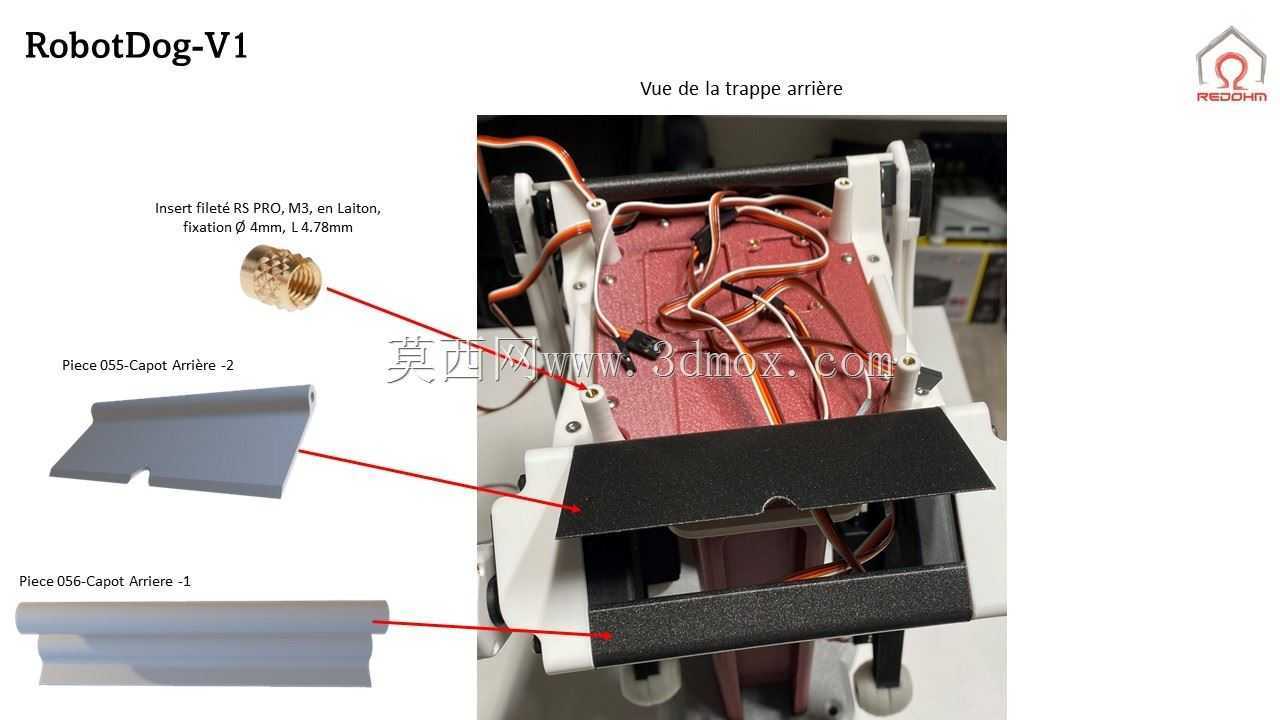

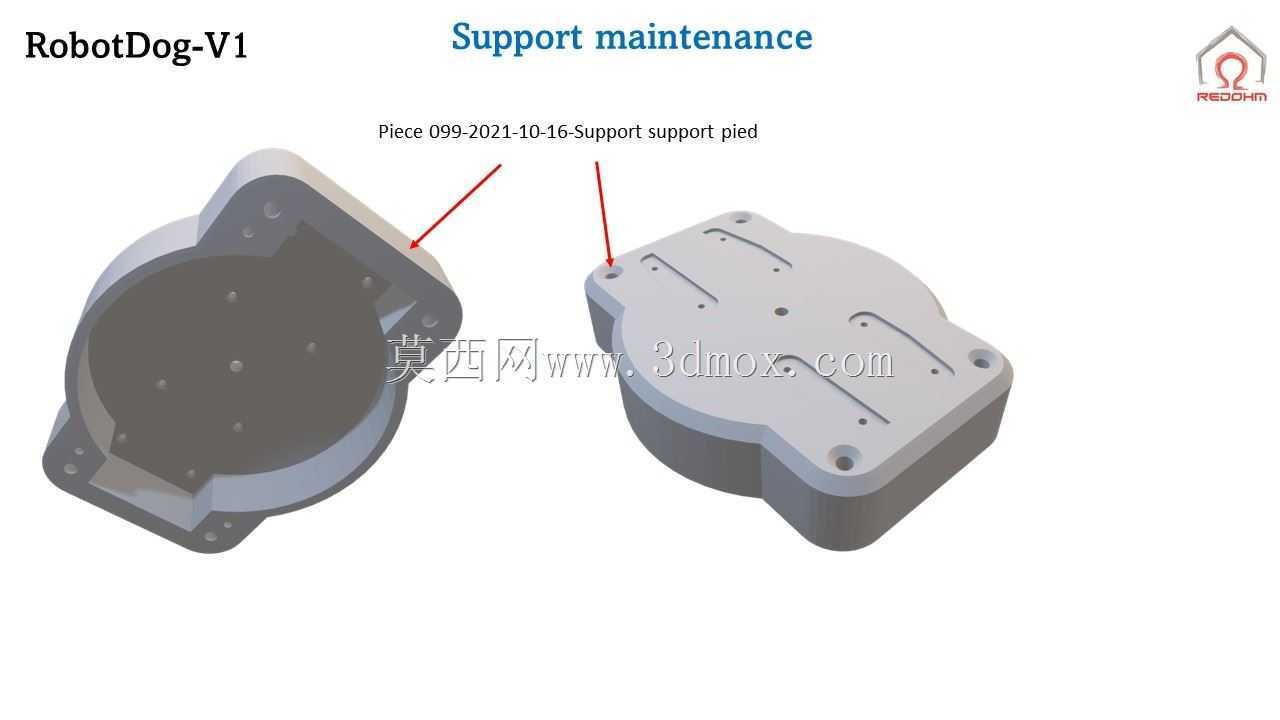

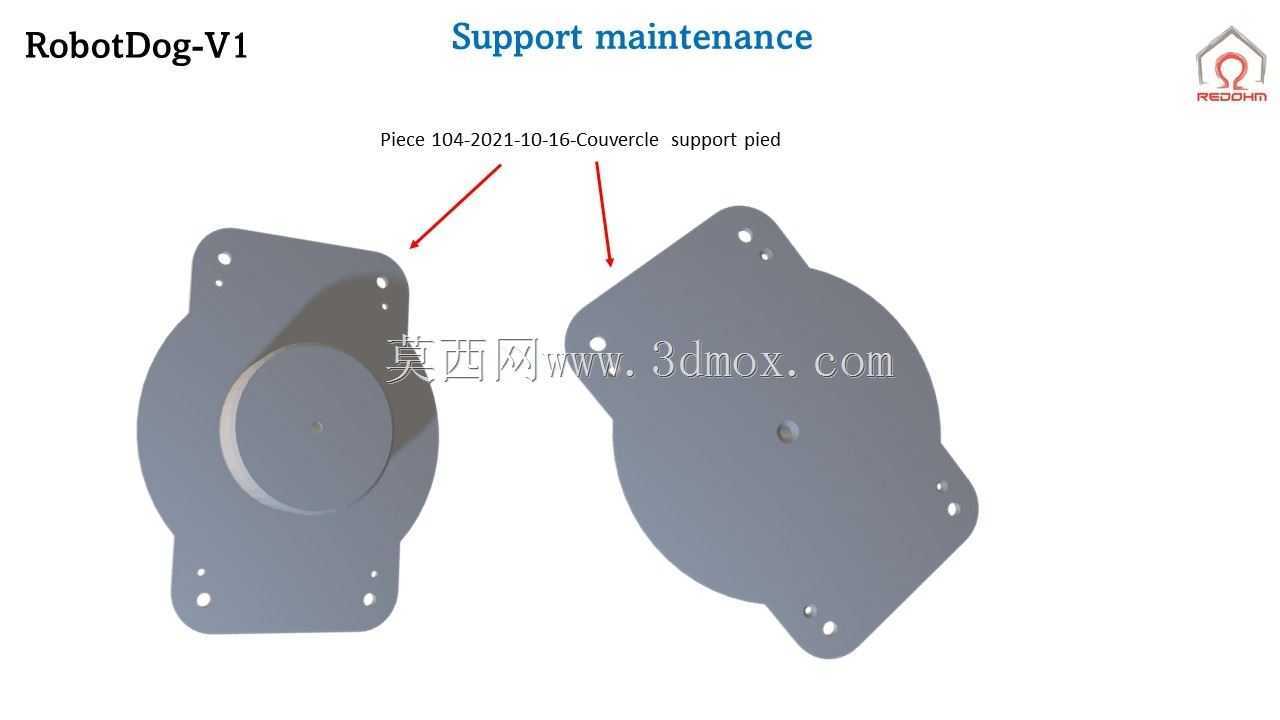

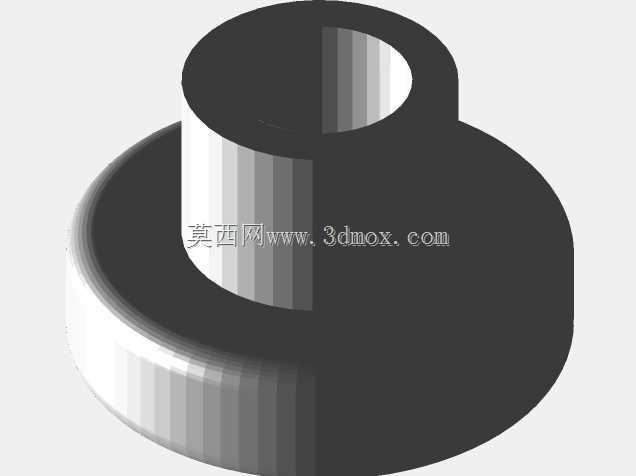

　　在结构细节处理上，所有转动副的位置均预留了标准轴承的安装位，可根据负载等级选配不同精度等级的深沟球轴承或者滑动轴套，关节处的限位结构直接集成在连杆零件上，无需额外加装限位块即可限制关节的极限转动角度，避免驱动单元过转造成结构损坏，底盘框架的四周预留了外设扩展接口，可加装防护外壳、辅助支撑轮或者驮运货架，适配不同的作业场景需求。整套结构的传动路径经过简化，每个关节的动力输出端直接与对应连杆连接，没有多余的传动环节，既降低了传动过程中的动力损耗，也减少了后期维护的拆装步骤，单个腿组可独立完成拆装更换，无需拆解整机结构即可完成故障腿组的替换作业，适合户外长时间作业场景下的快速维护需求。针对行走过程中的动态载荷，所有连杆的连接位置均做了加强筋处理，对应螺栓连接的位置设计了足够的承压面，避免频繁受载后出现连接松动或者结构变形的问题，足端的连接位置采用快拆结构设计，可根据不同的地面材质更换对应材质的足端配件，比如在光滑的室内地面更换防滑橡胶足端，在松软的泥土地面更换增大接触面积的盘式足端，进一步提升整机的地形适配能力。
