开源球形探测机器人机械结构设计

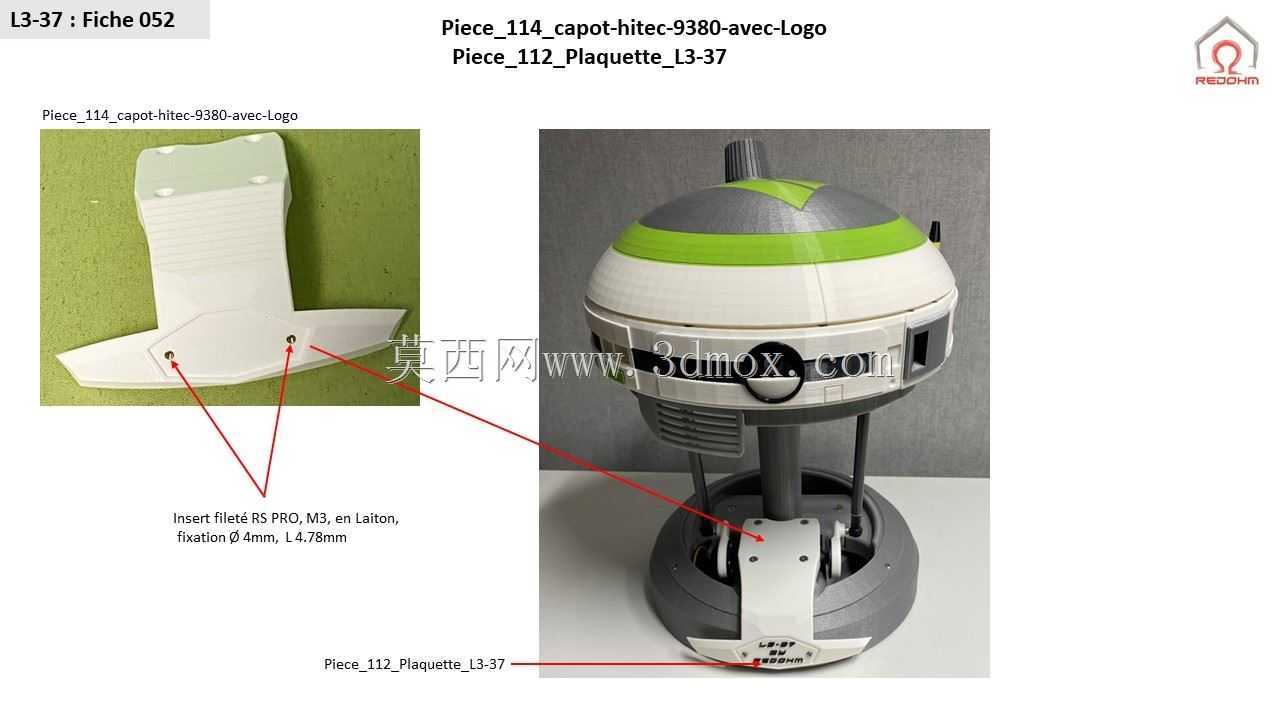

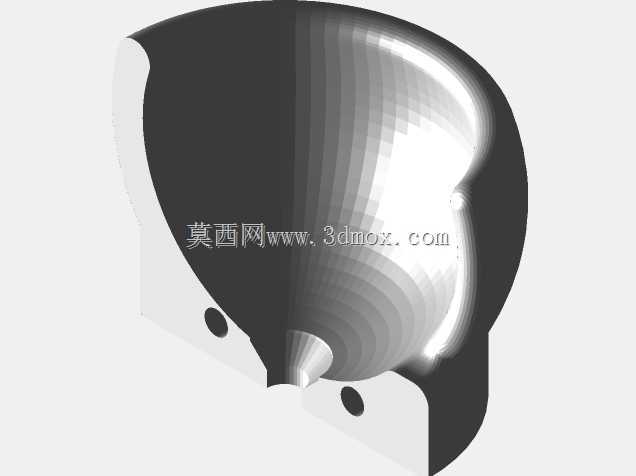

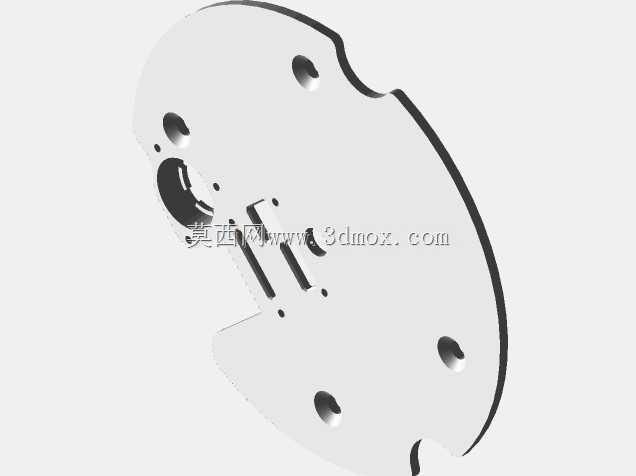

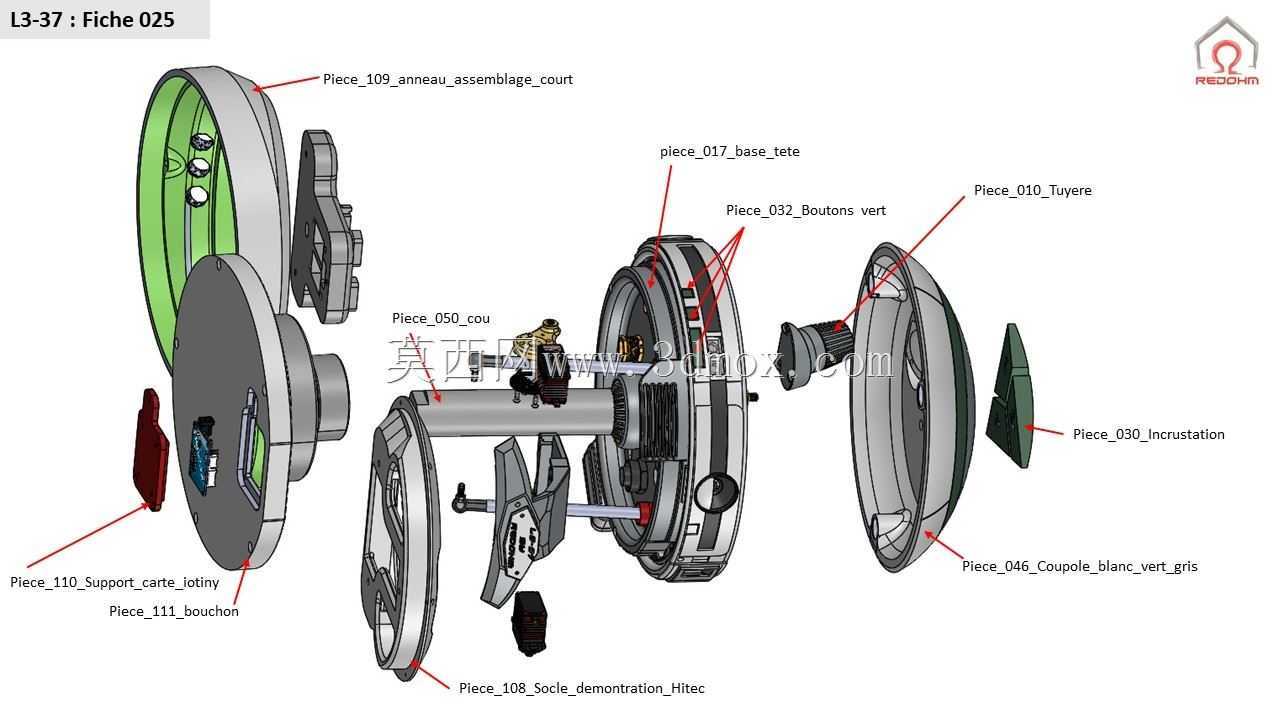

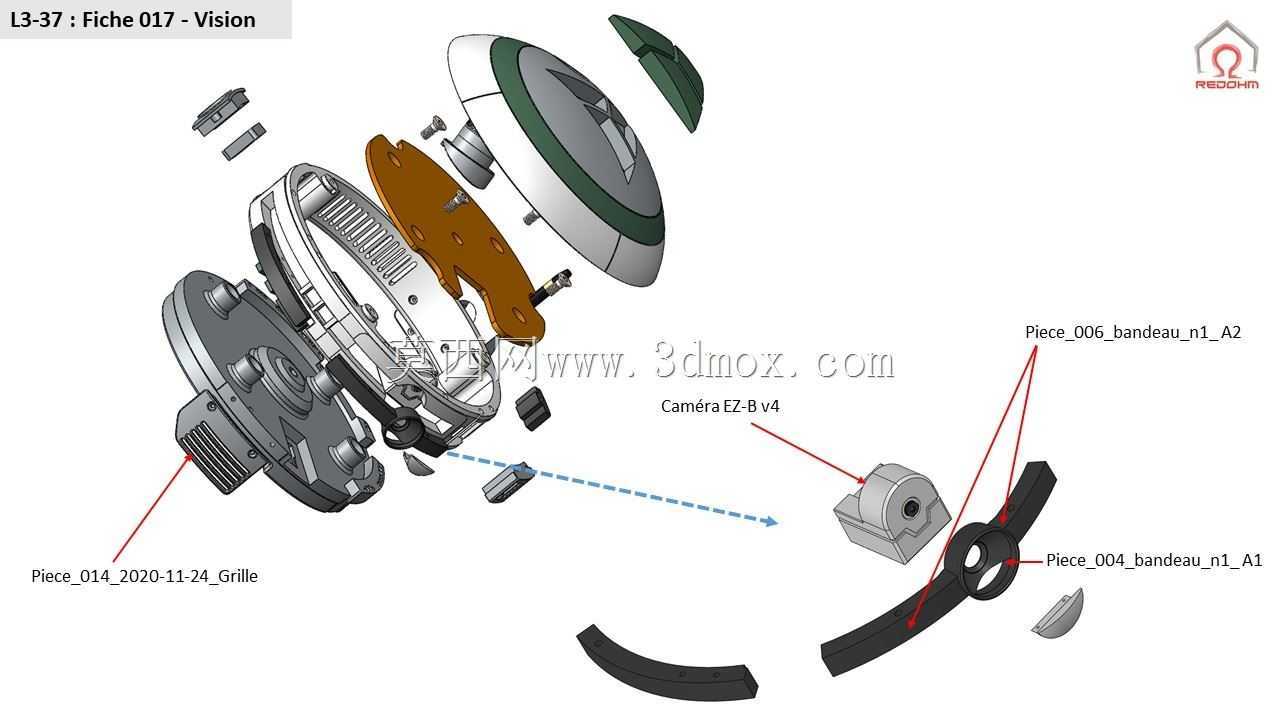

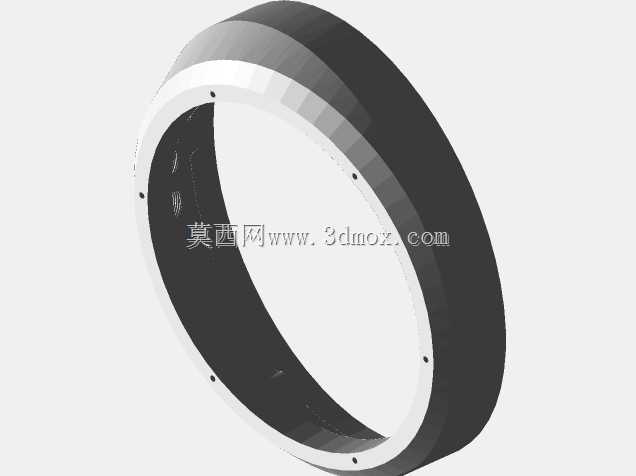

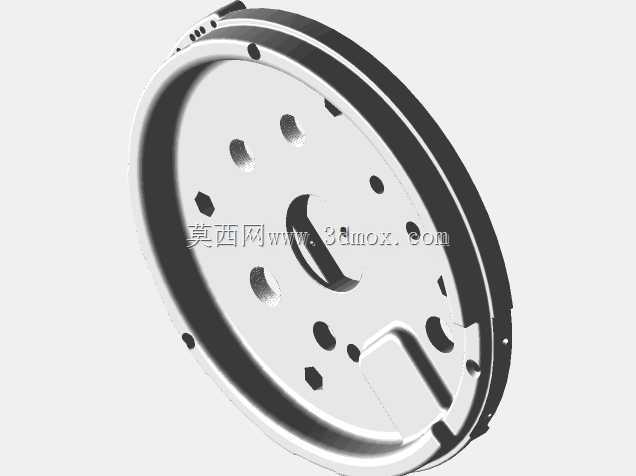

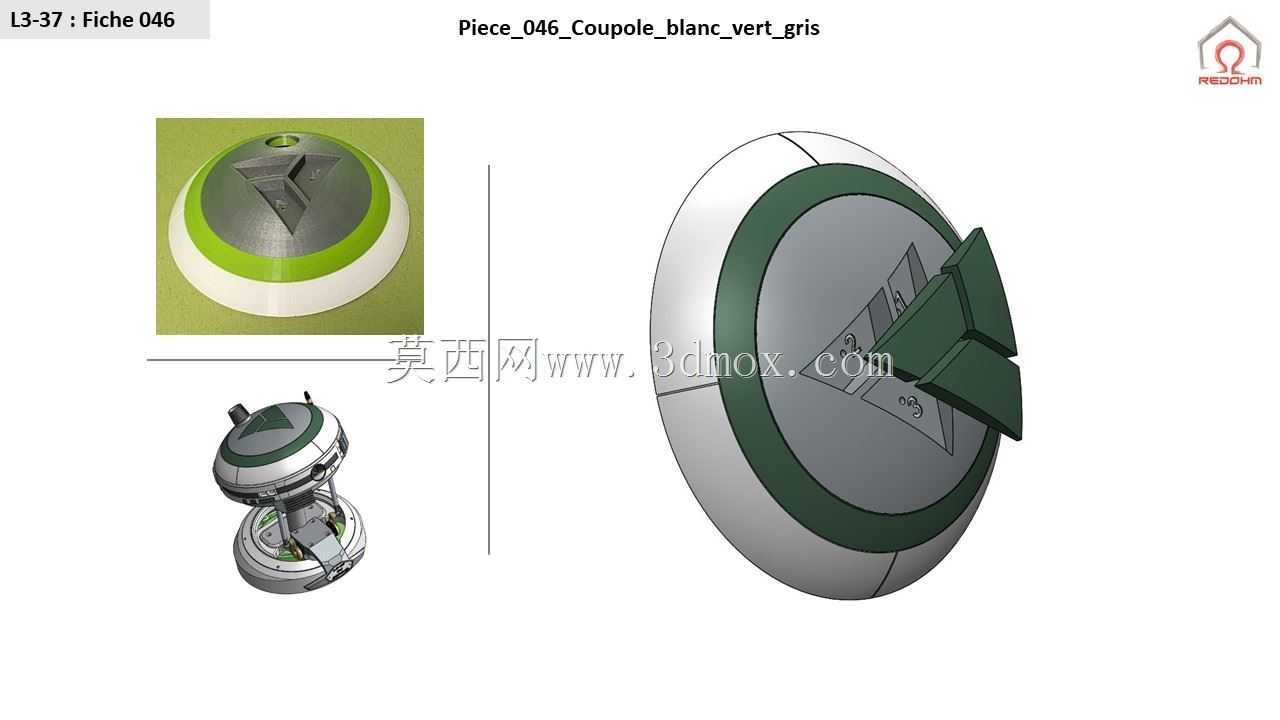

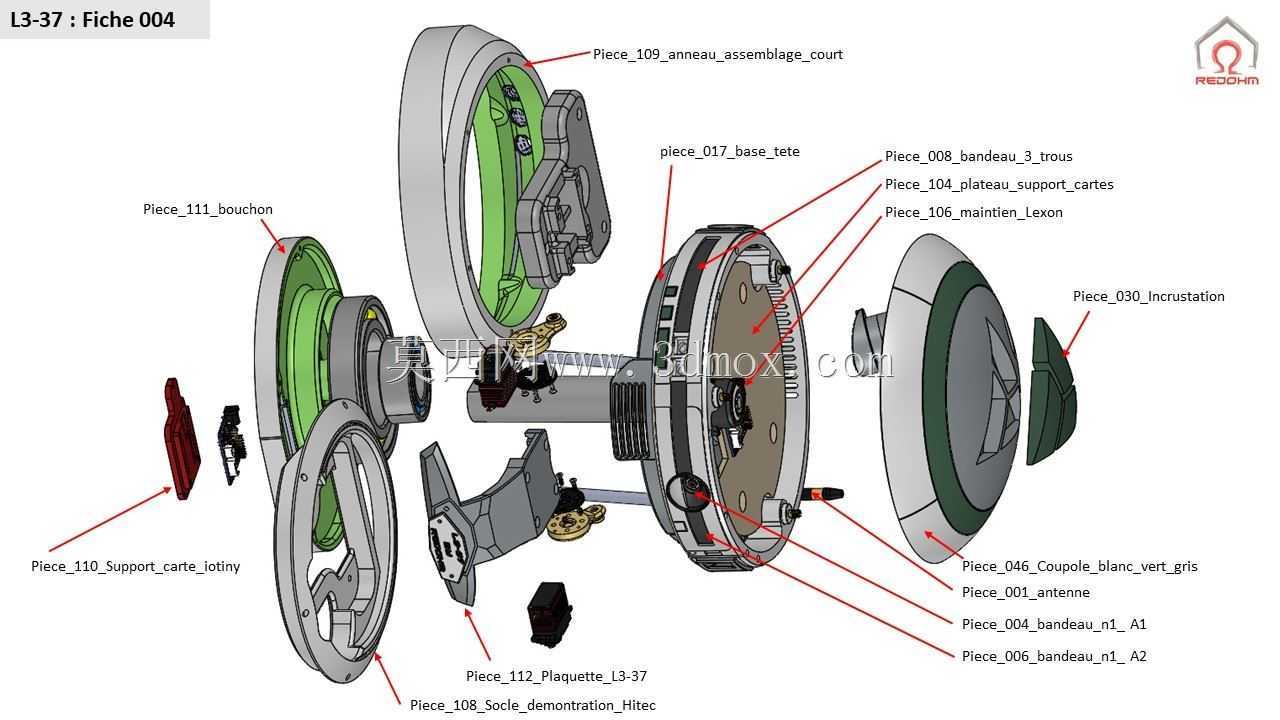

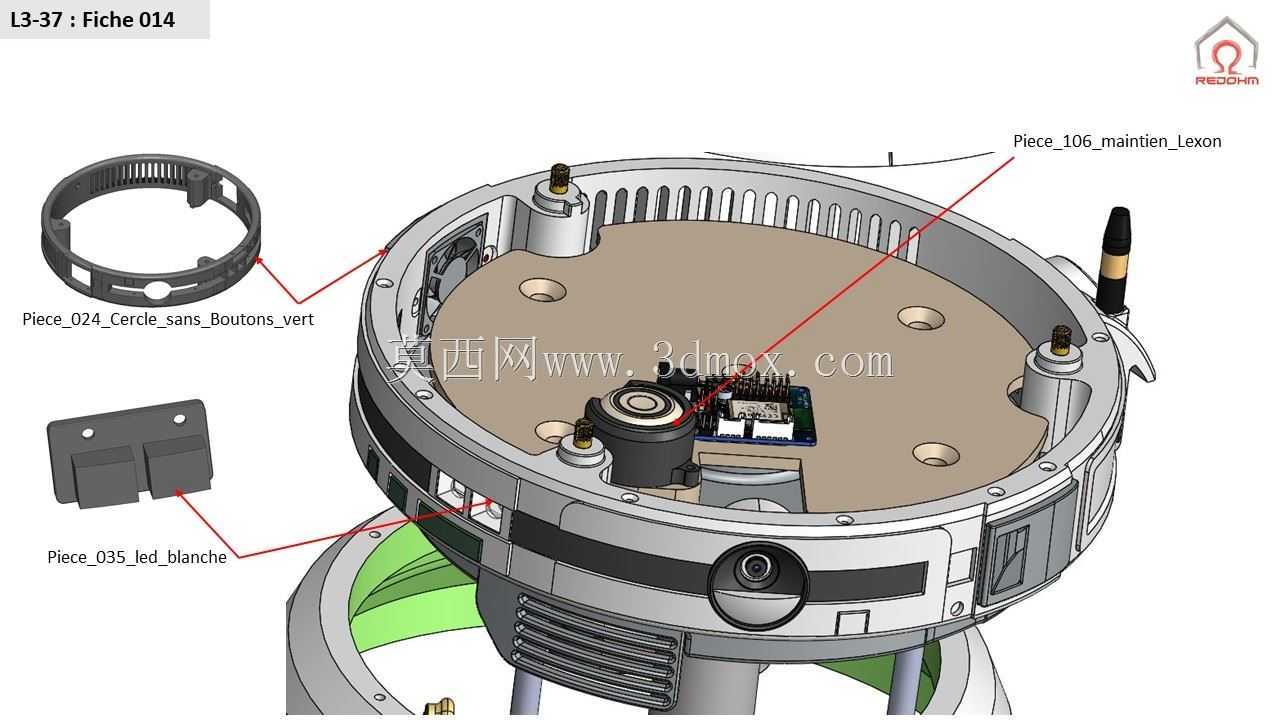

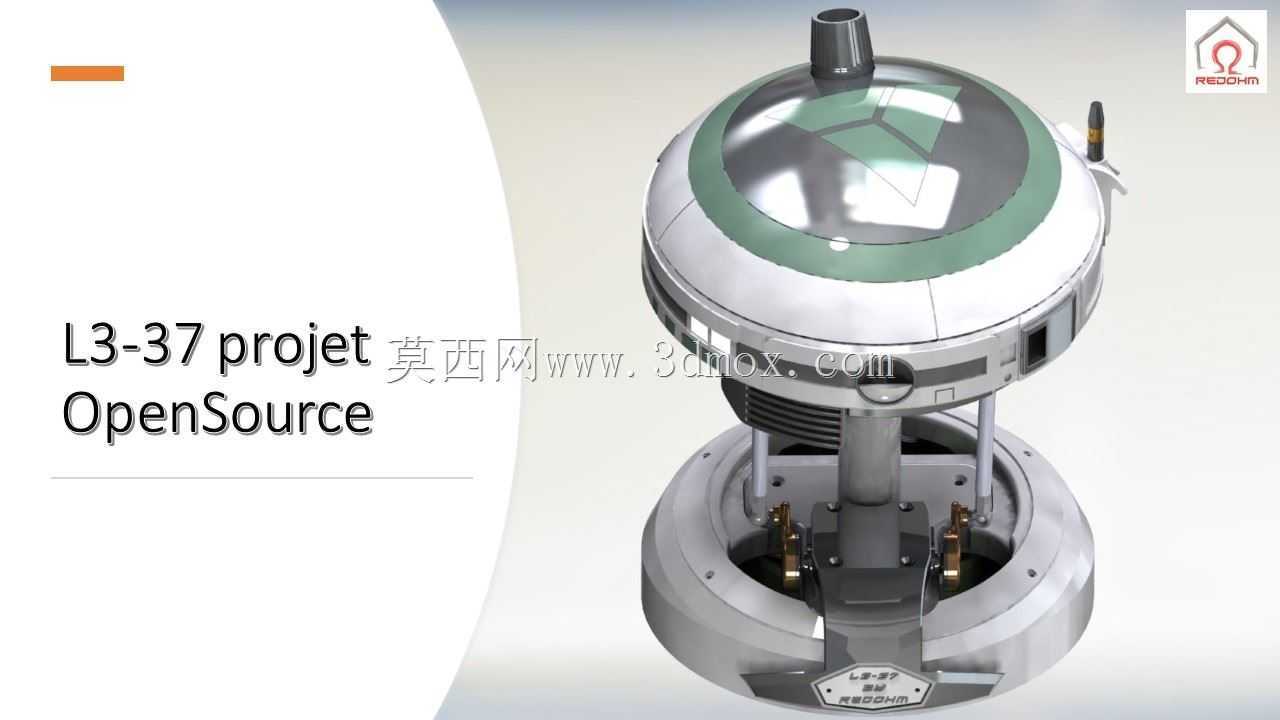

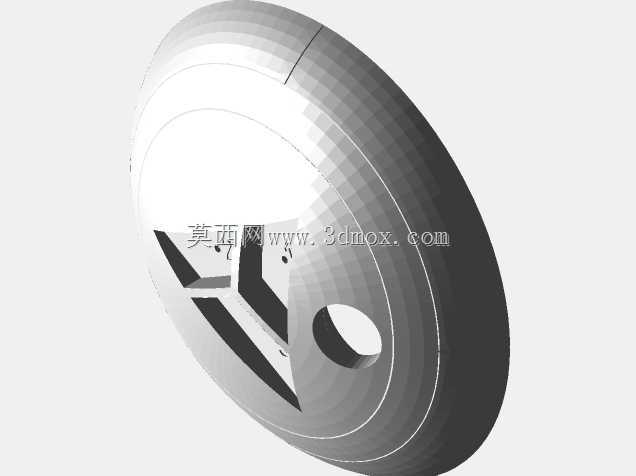

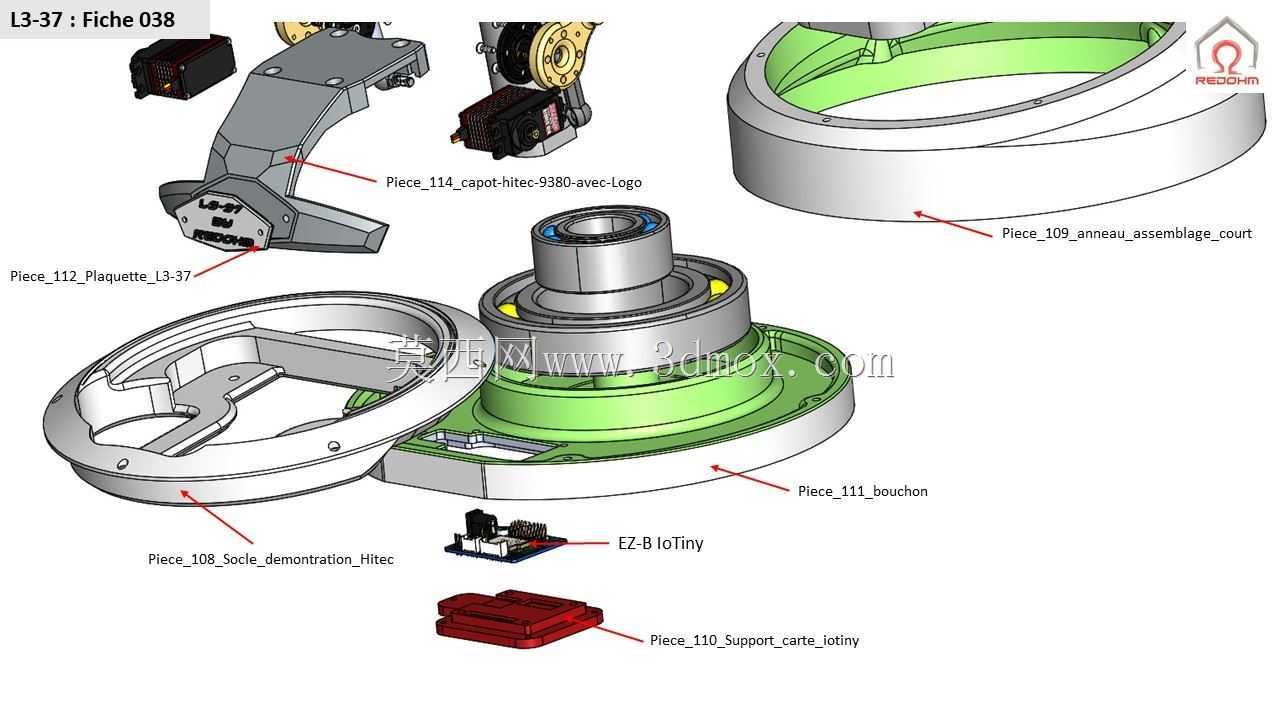

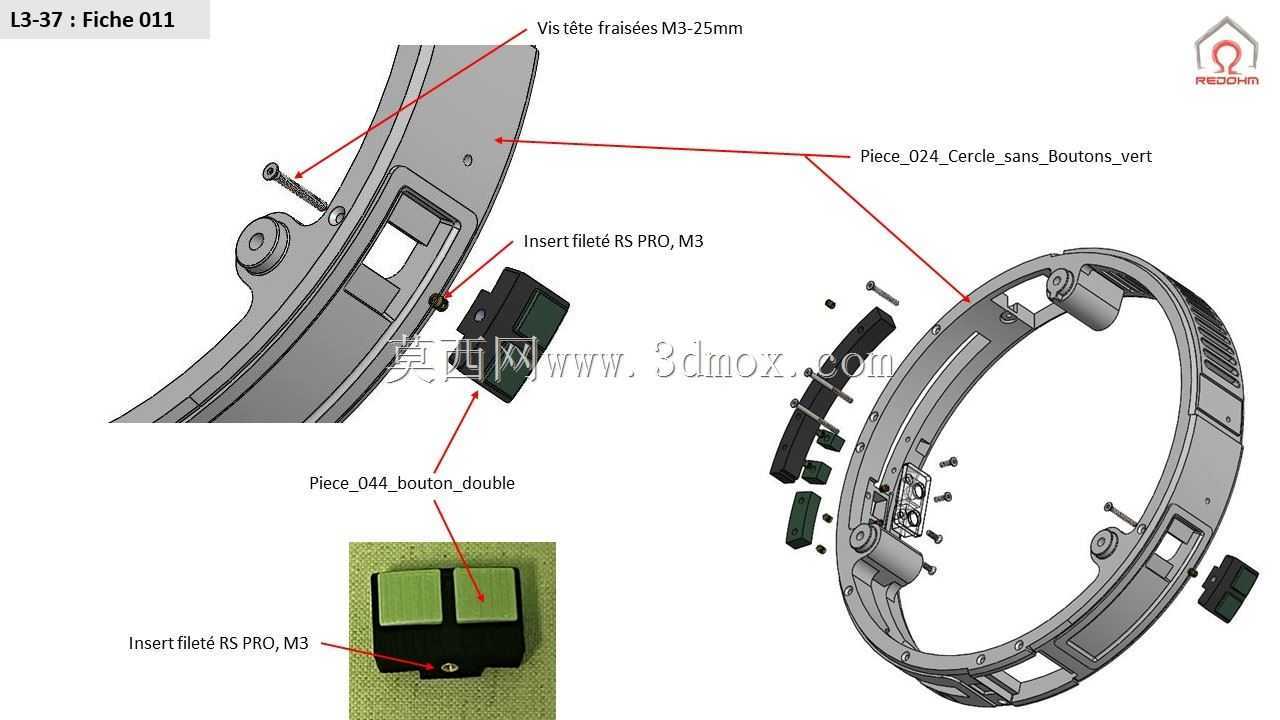

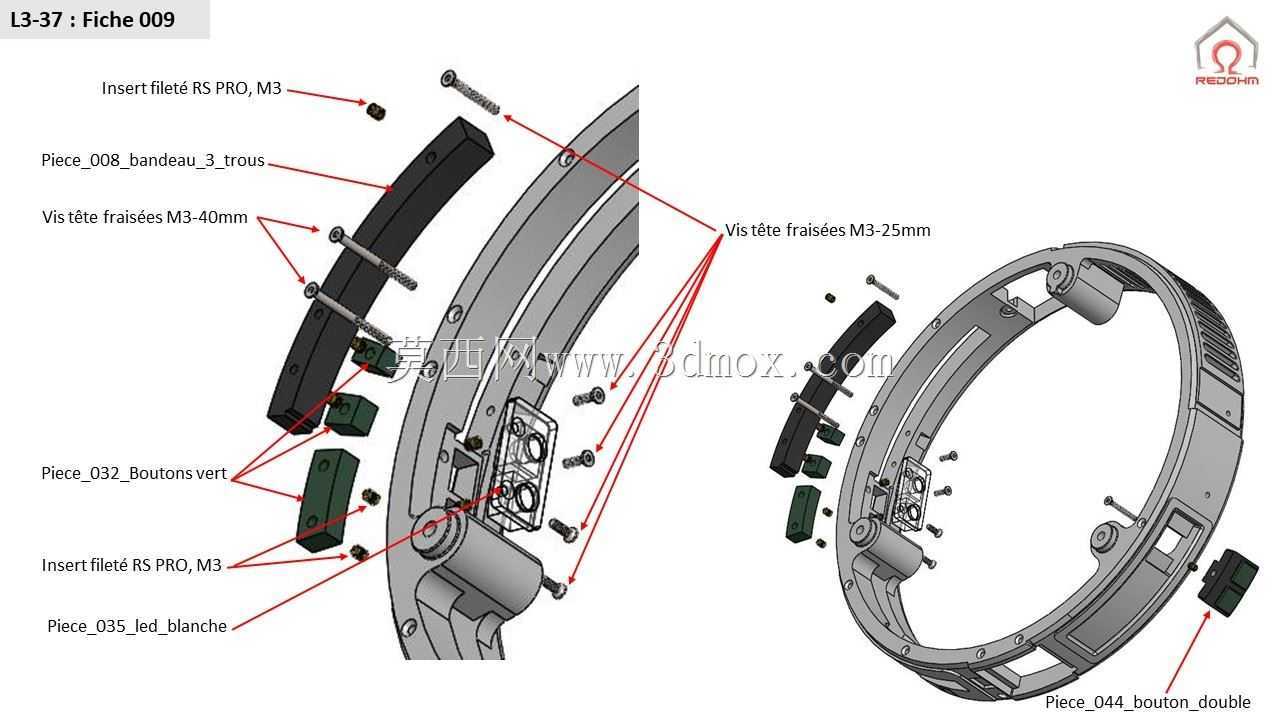

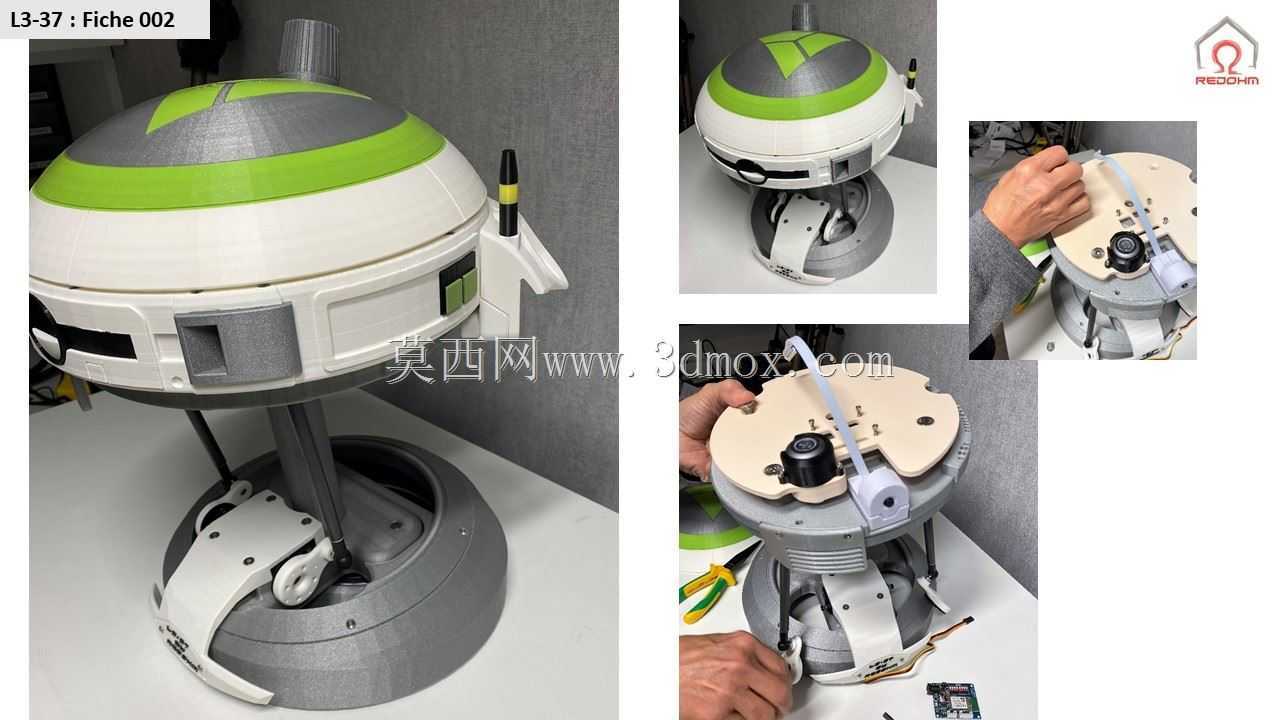

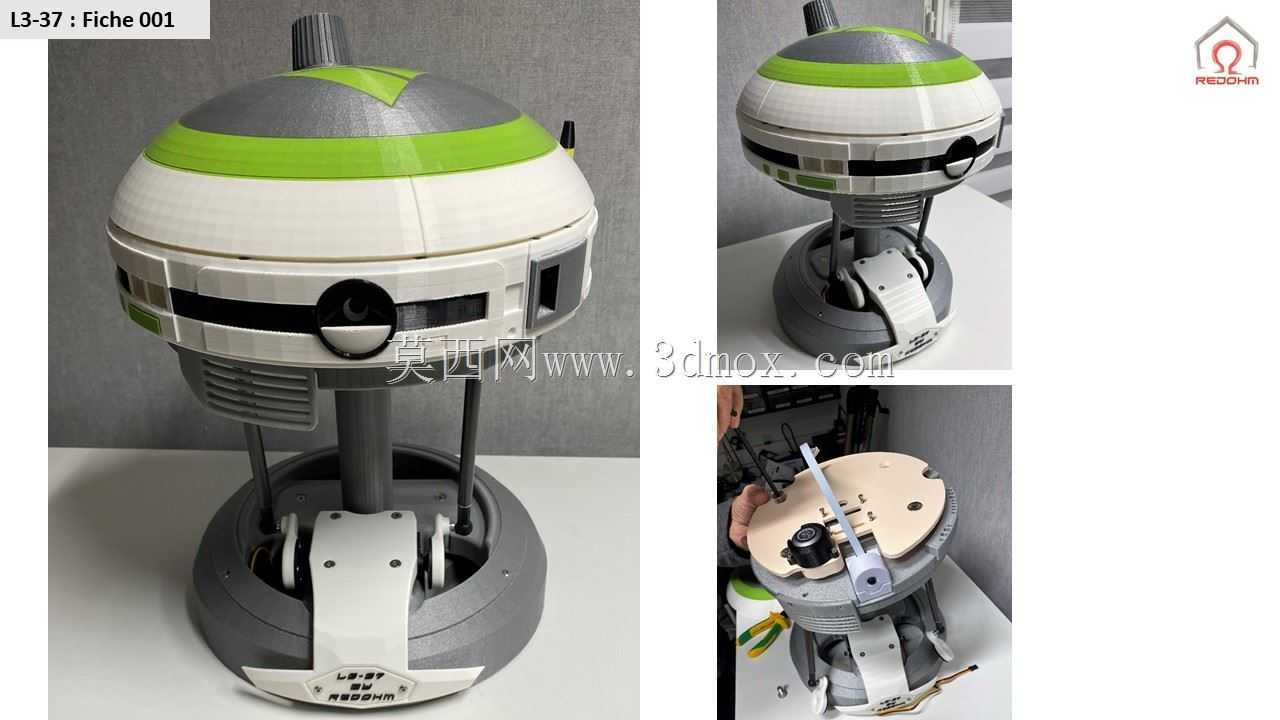

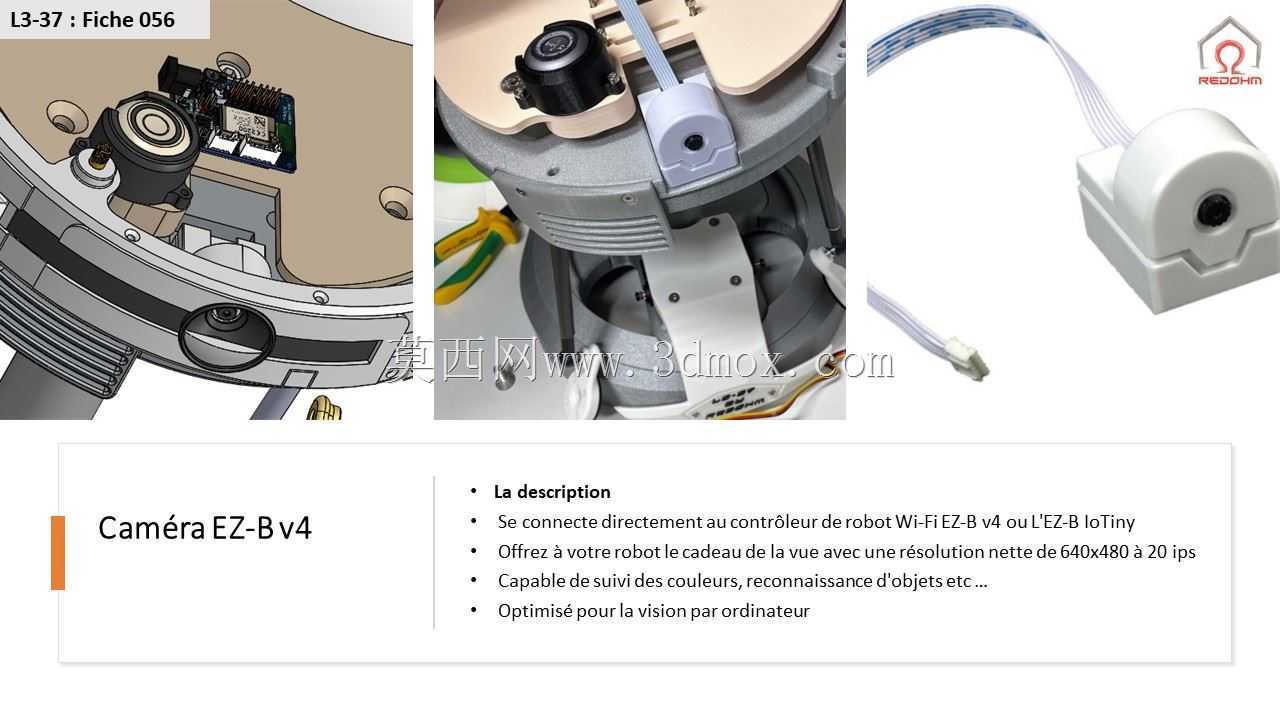

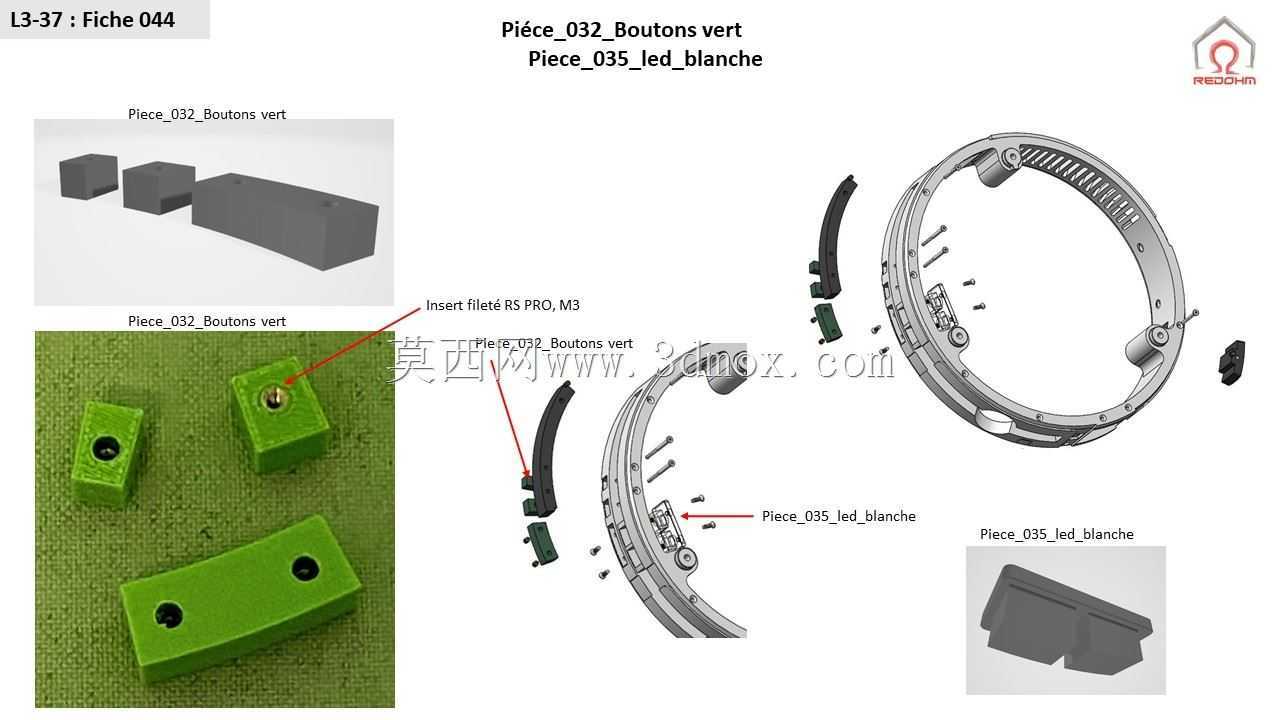

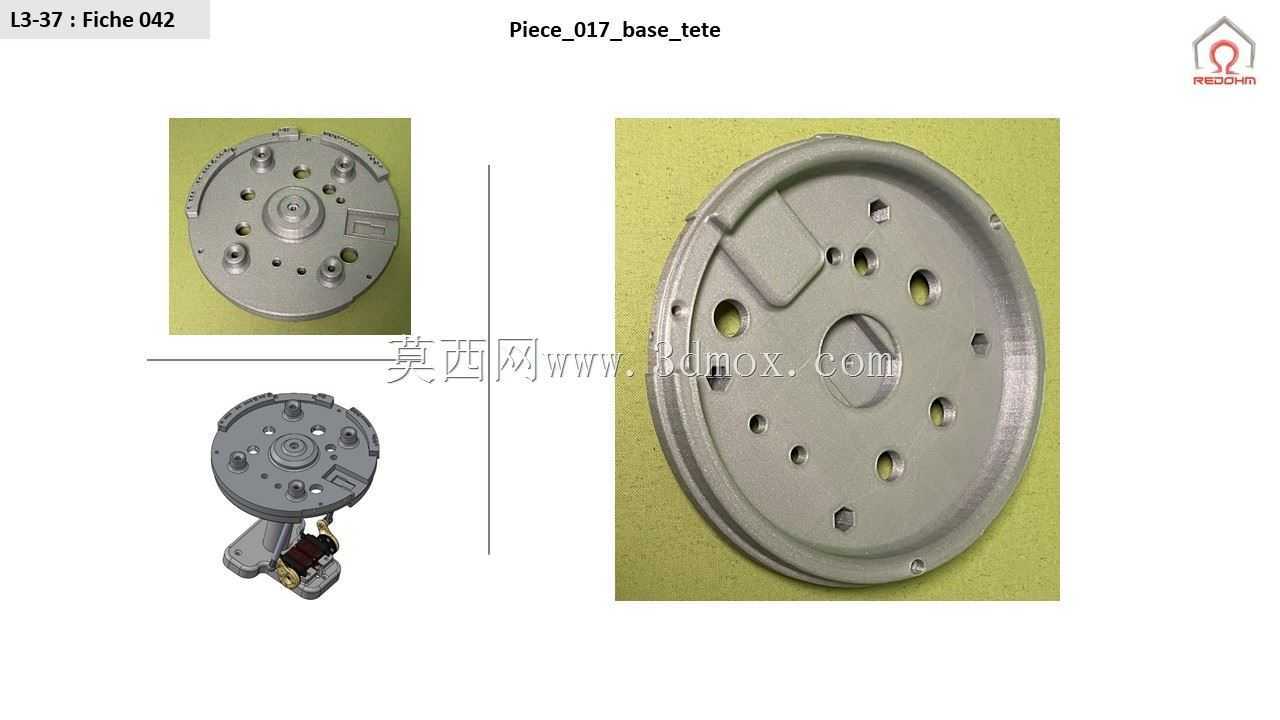

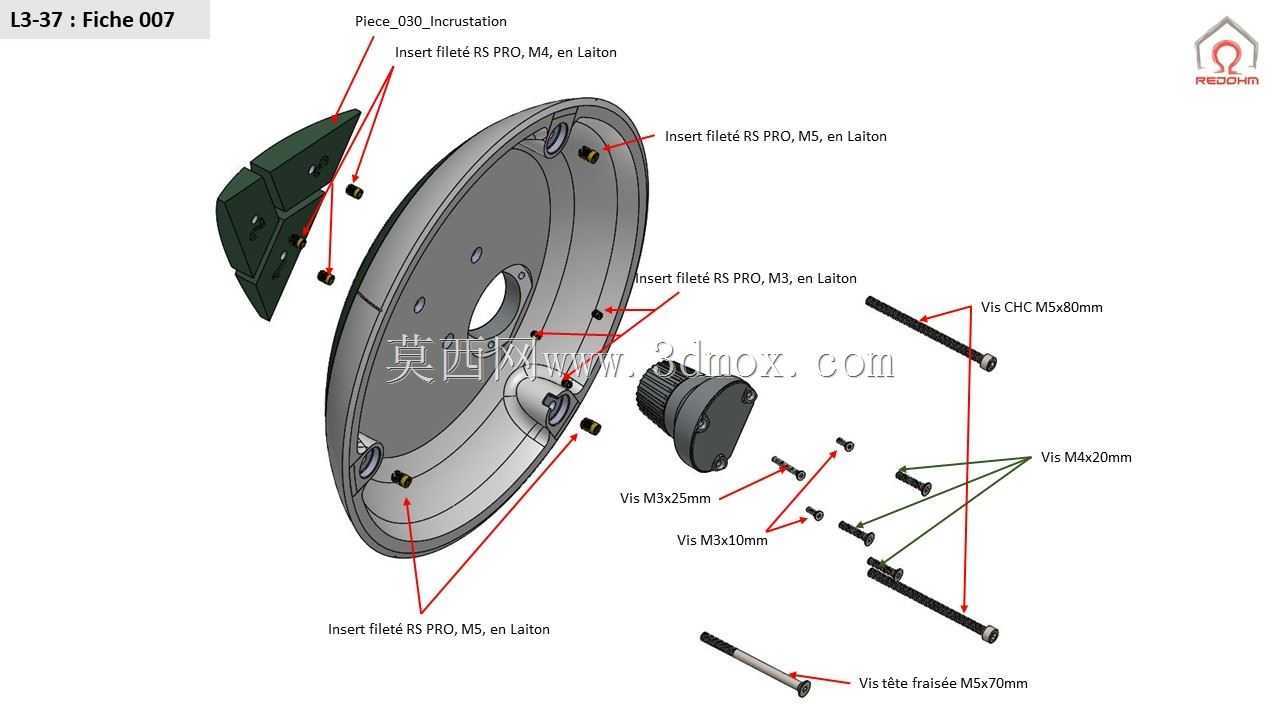

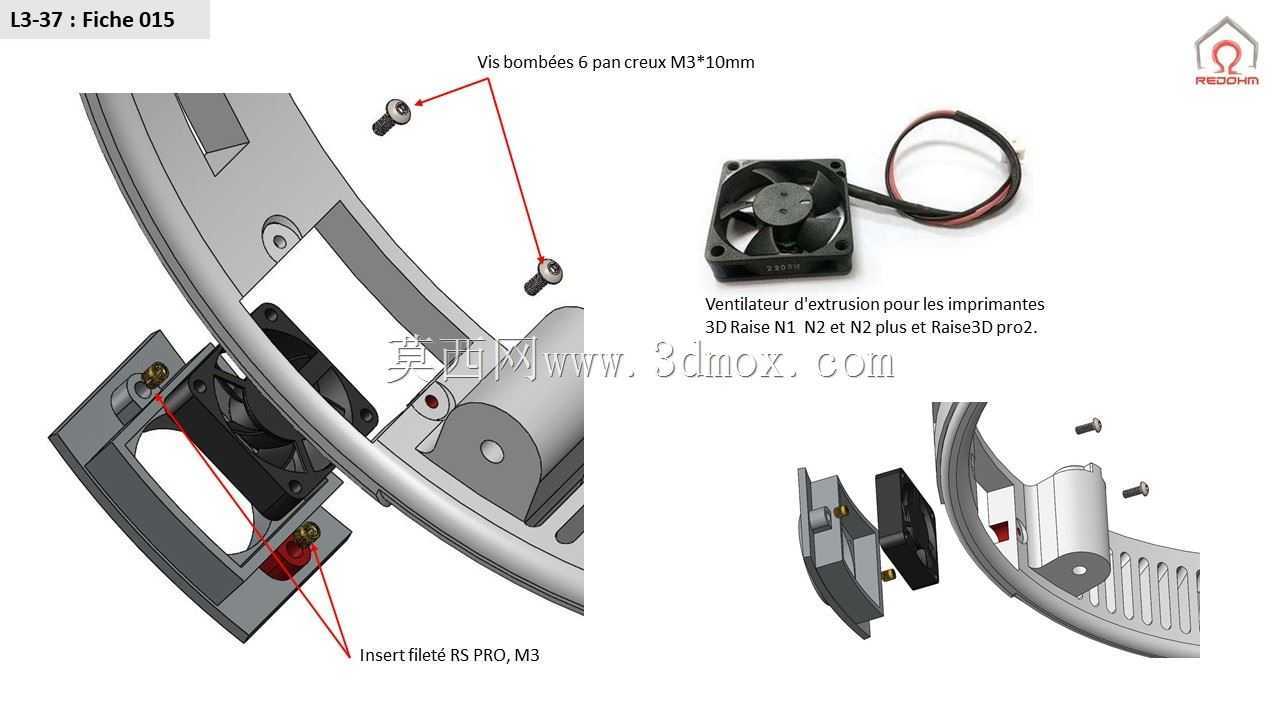

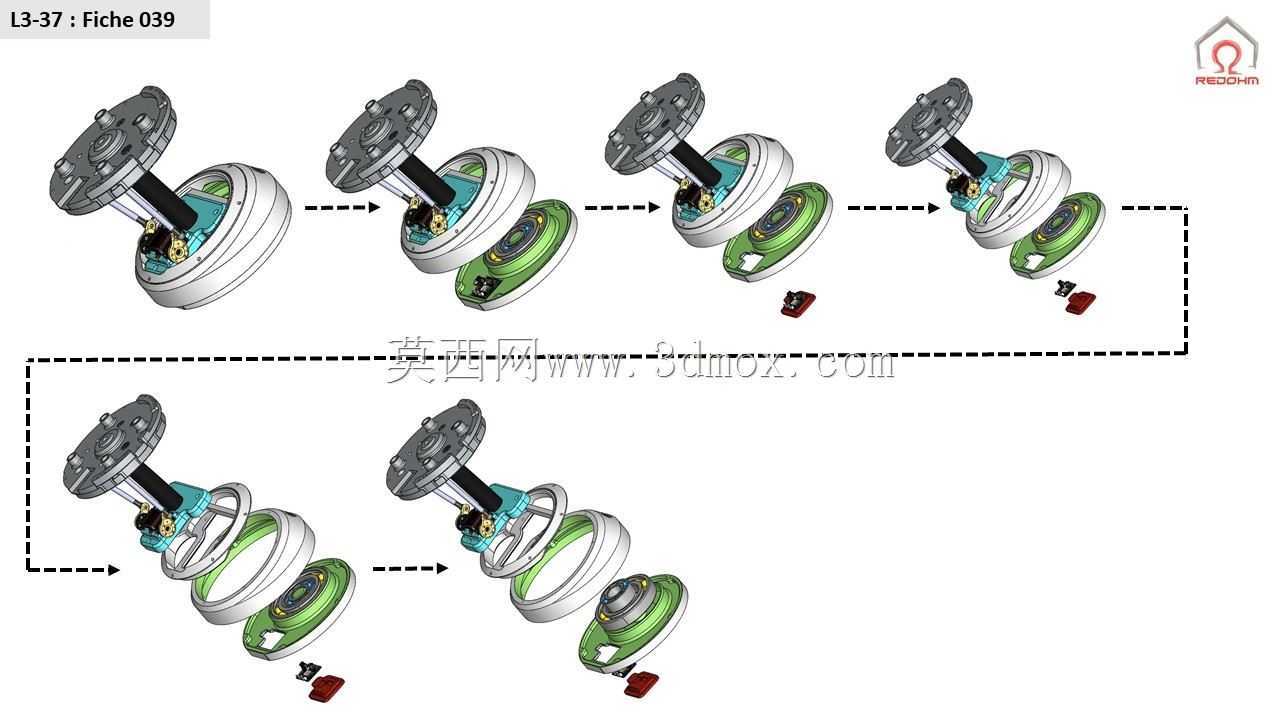

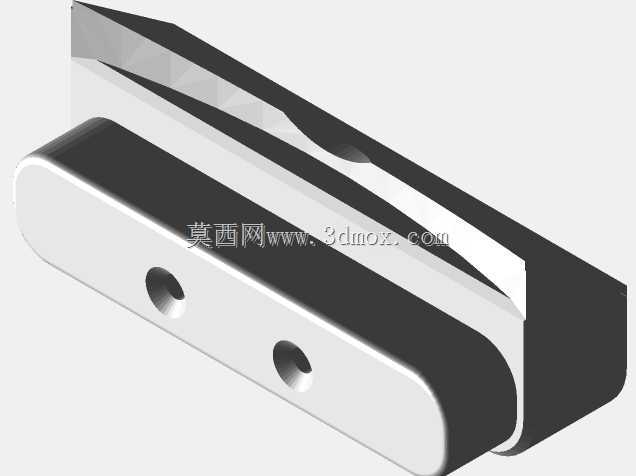

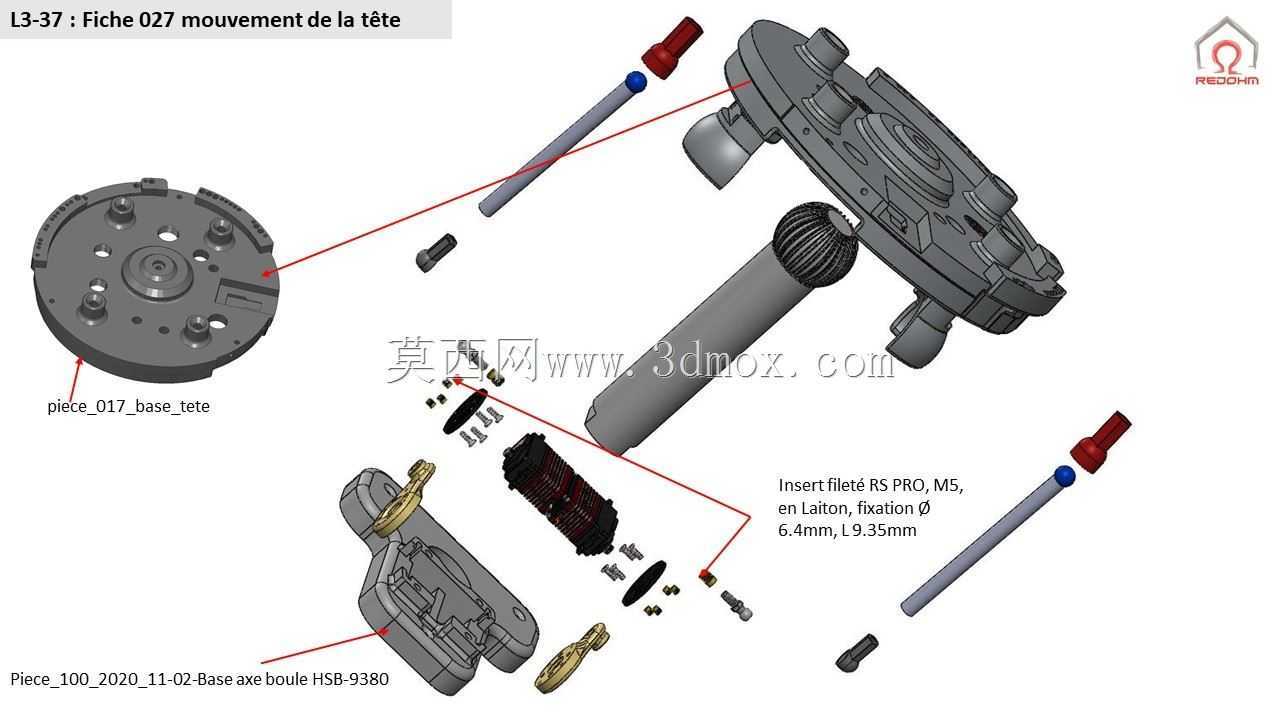

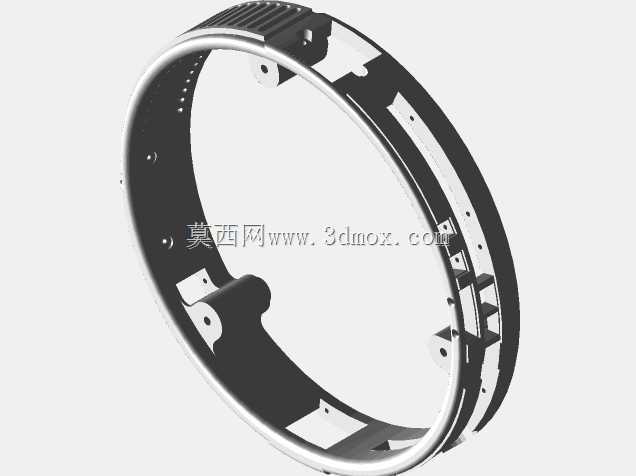

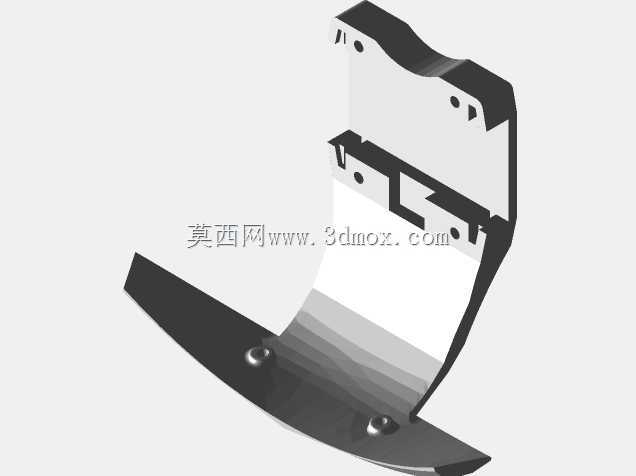

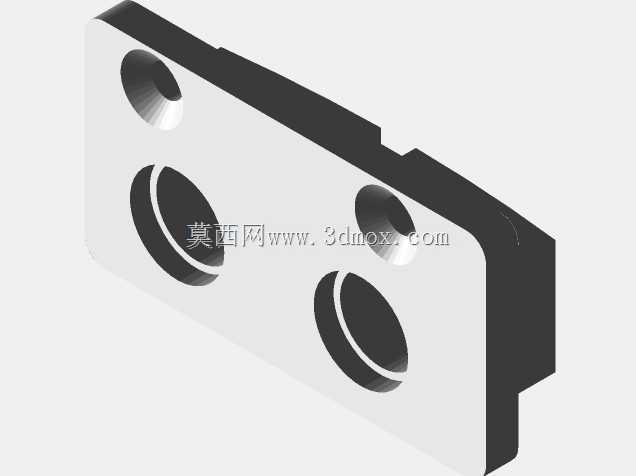

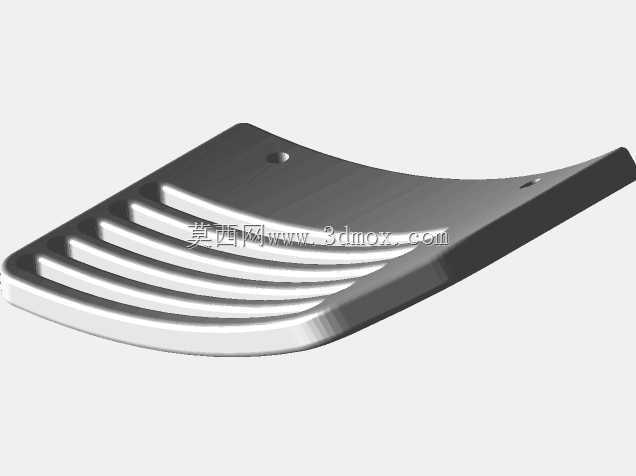

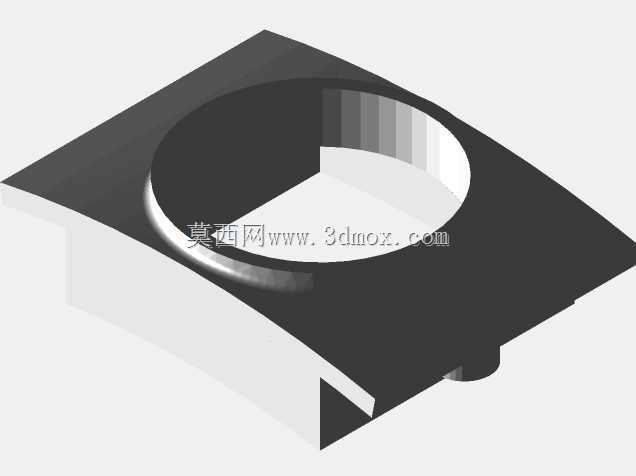

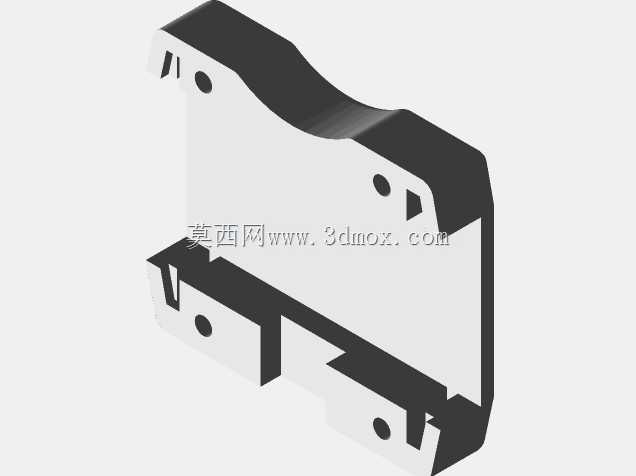

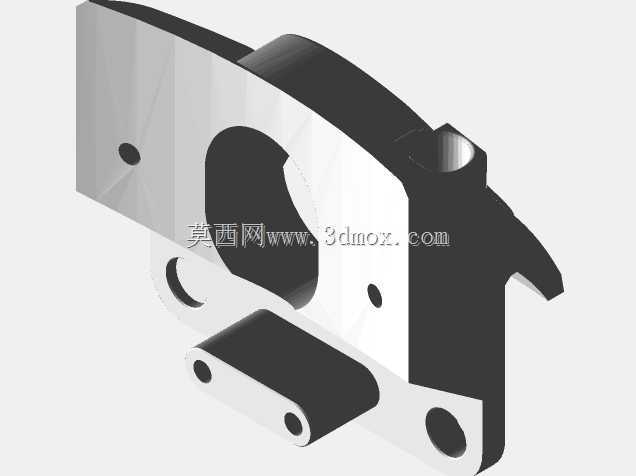

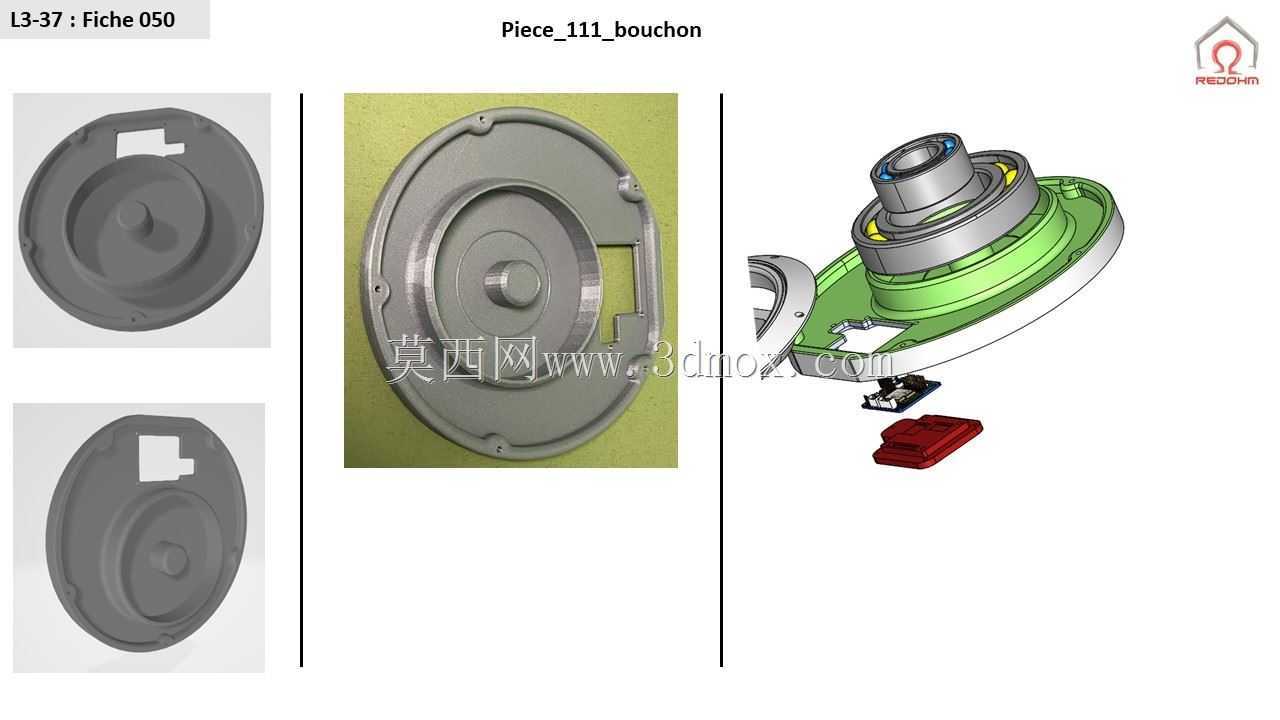

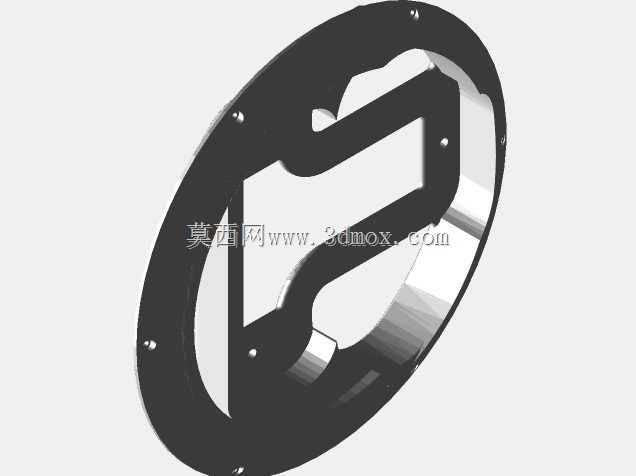

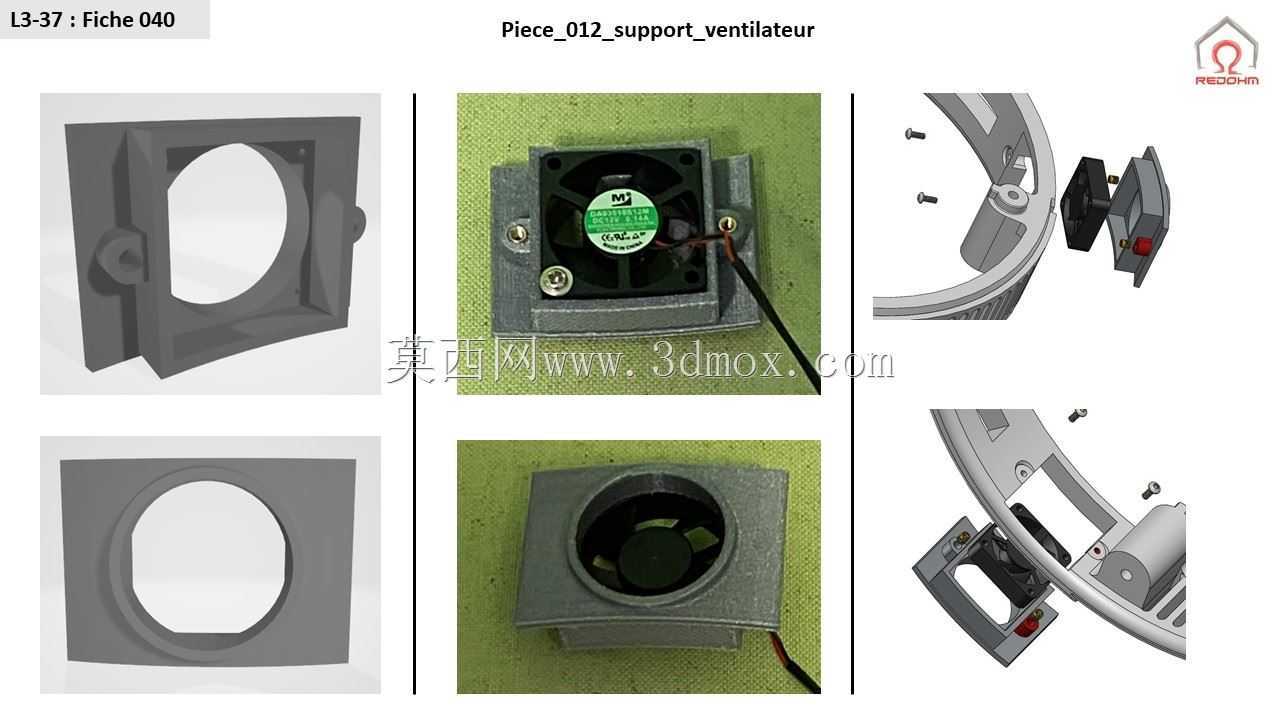

　　这款球形移动探测机器人的结构设计，核心围绕非结构化环境下的低速探测作业需求展开，整体采用上下分体式承载架构，上半段为半球形透明防护舱，下半段为圆柱式动力承载基座，两者通过中心导向立柱实现周向定位与垂向支撑，避免行进过程中舱体出现径向窜动。上半球舱体采用PC材质透明罩搭配环形密封压圈，顶部预留传感器安装凸台，可直接搭载视觉模组、气体检测探头或环境感知元件，舱体边缘做了等距分布的卡扣位，无需额外紧固件即可实现快速拆装，方便后期对舱内搭载的感知元件进行调试更换，透明罩内侧设置的环形加强筋，既提升了舱体抗冲击性能，也不会遮挡传感器的探测视野。下半段基座作为整机的核心承载单元，底部采用圆形配重底盘降低整机重心，保证机器人在坡面、

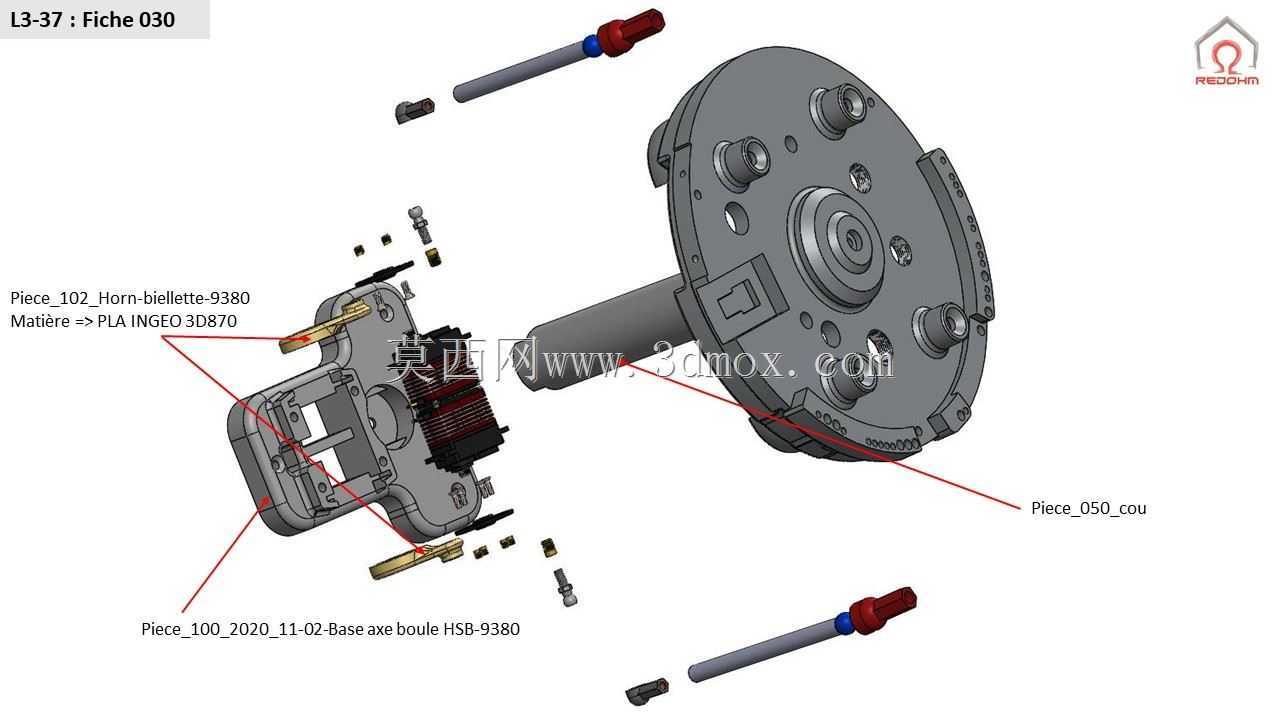

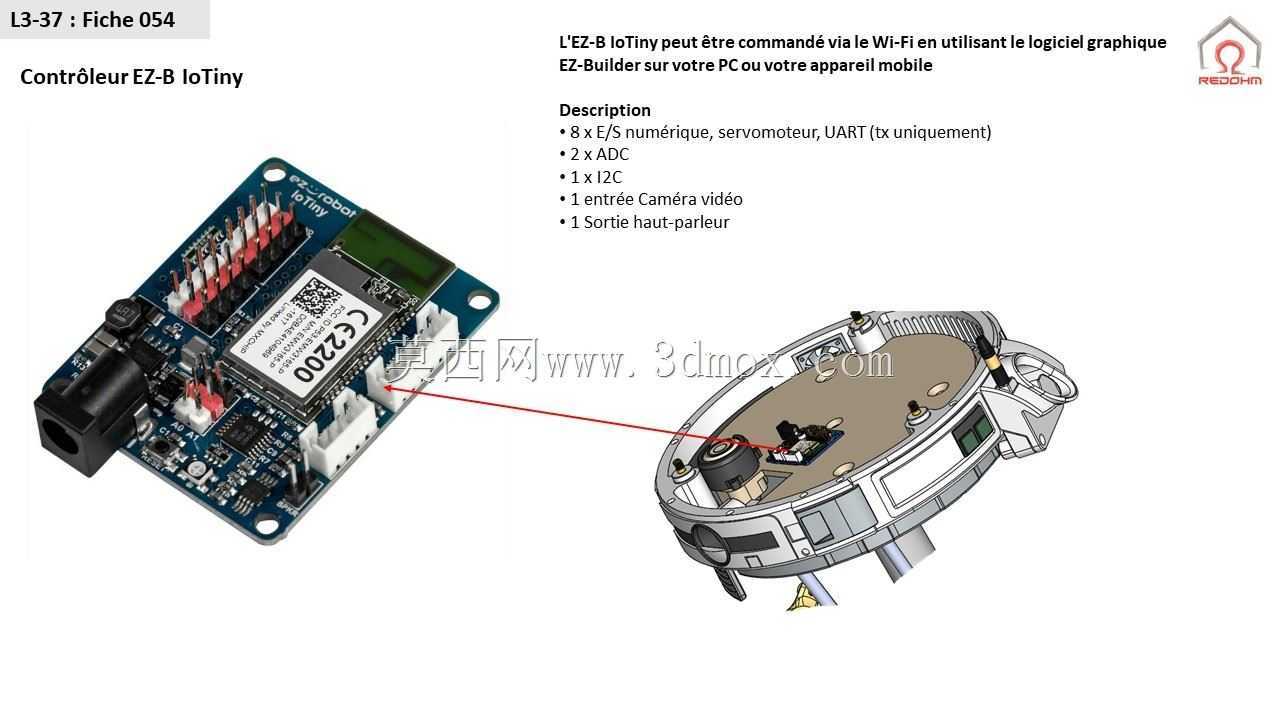

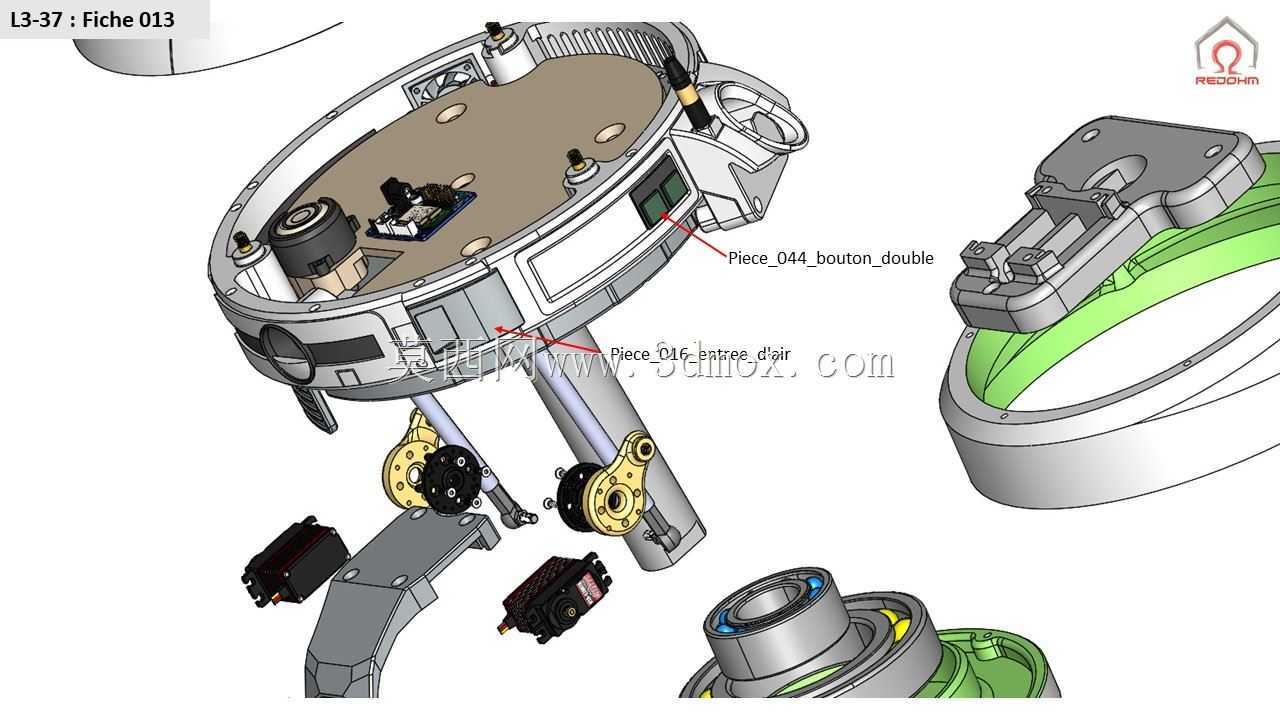

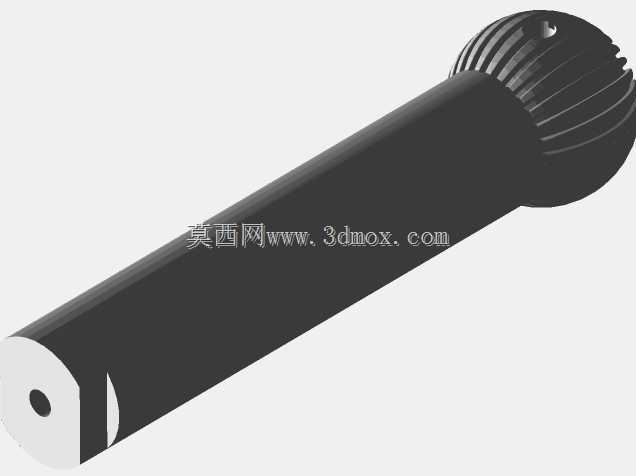

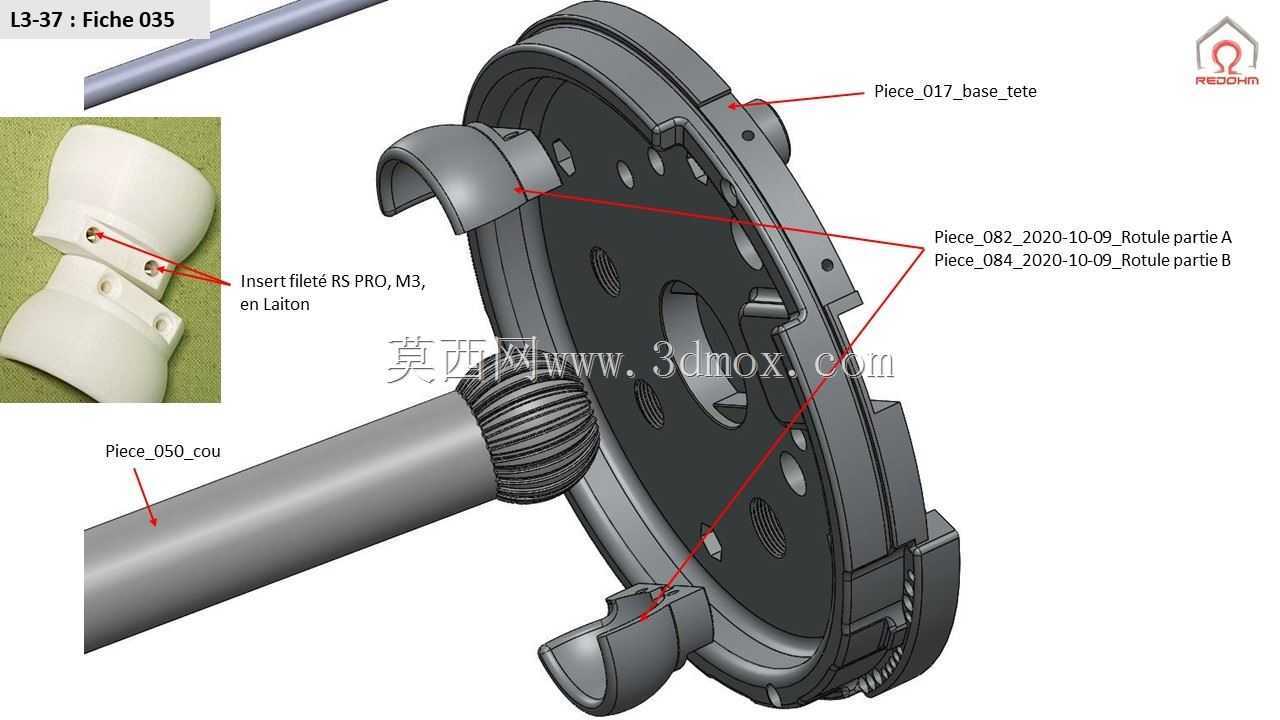

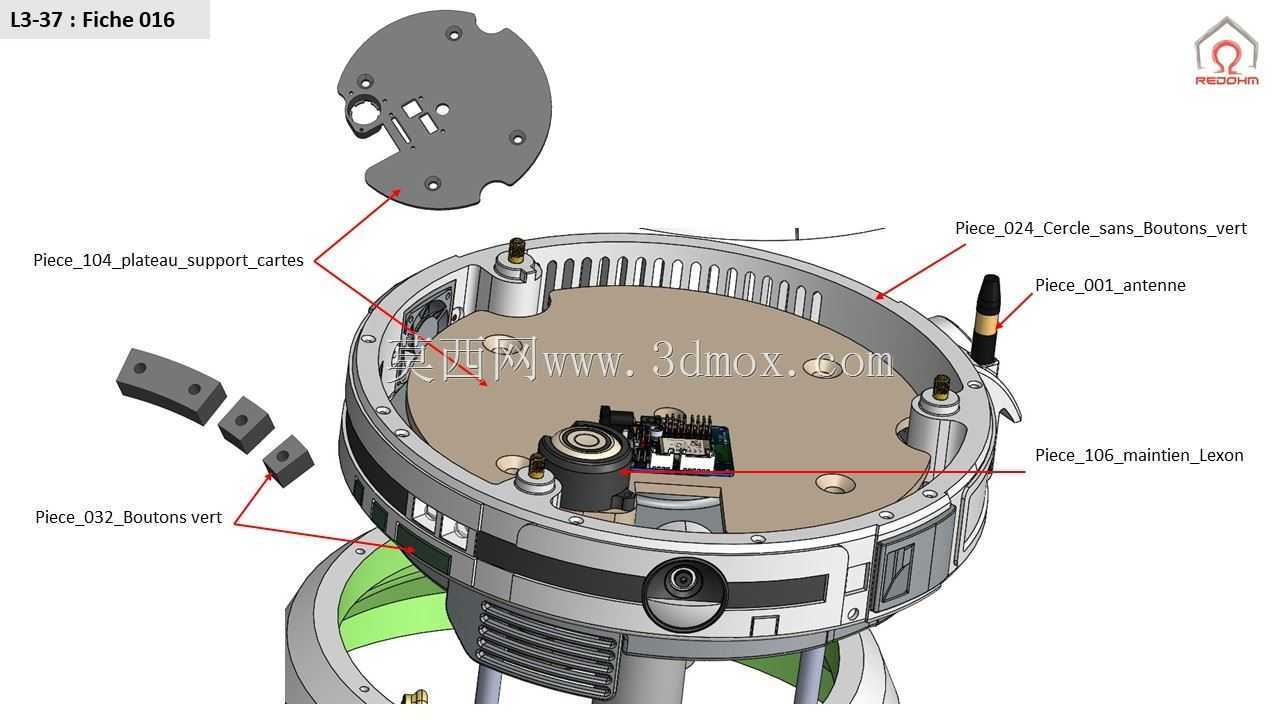

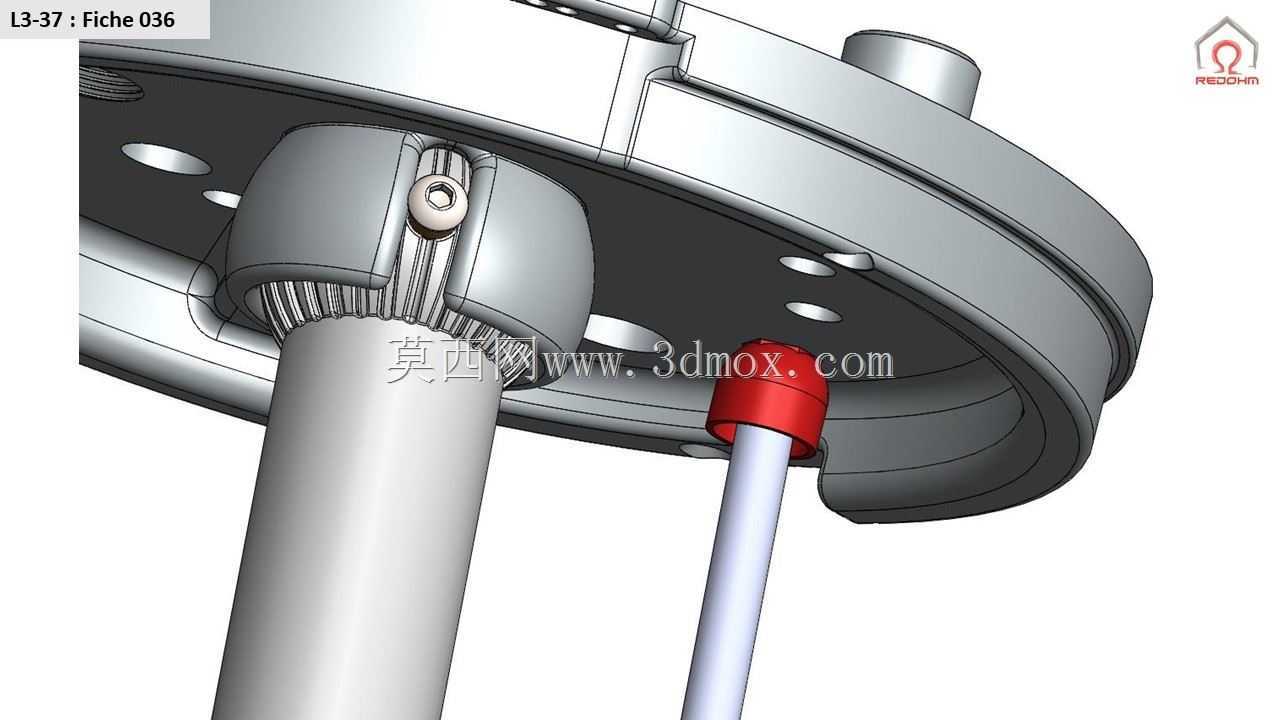

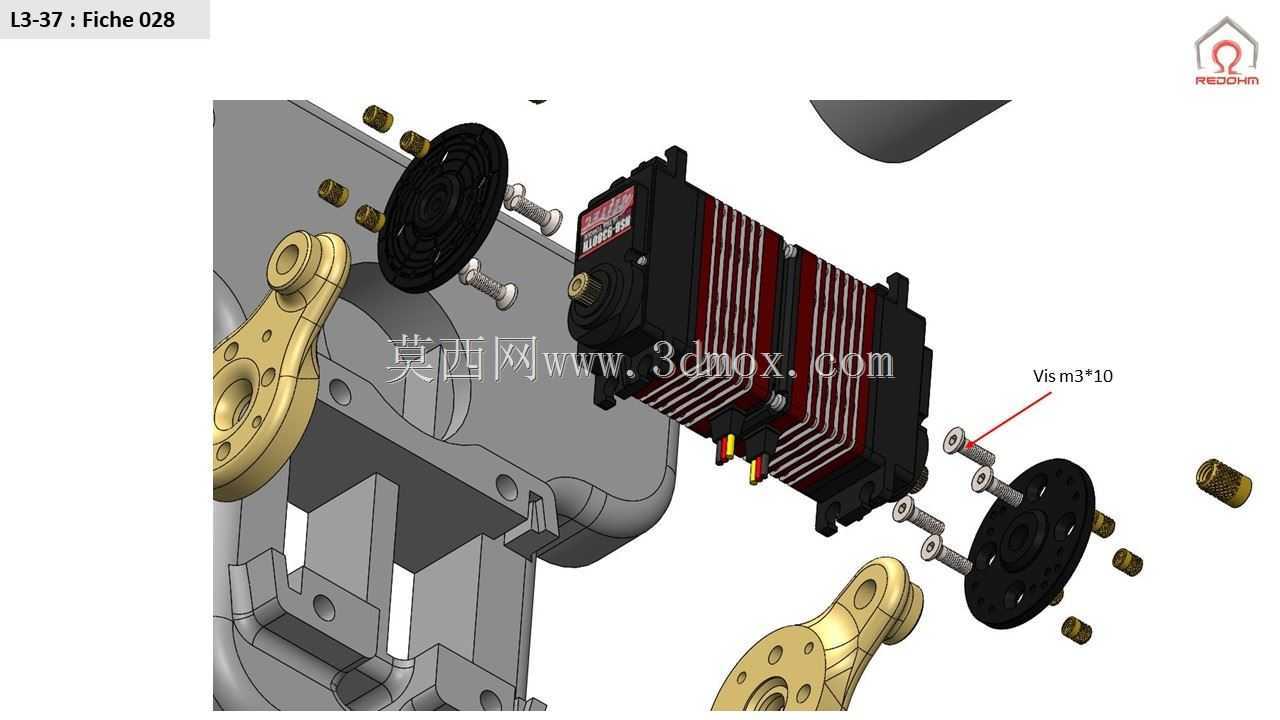

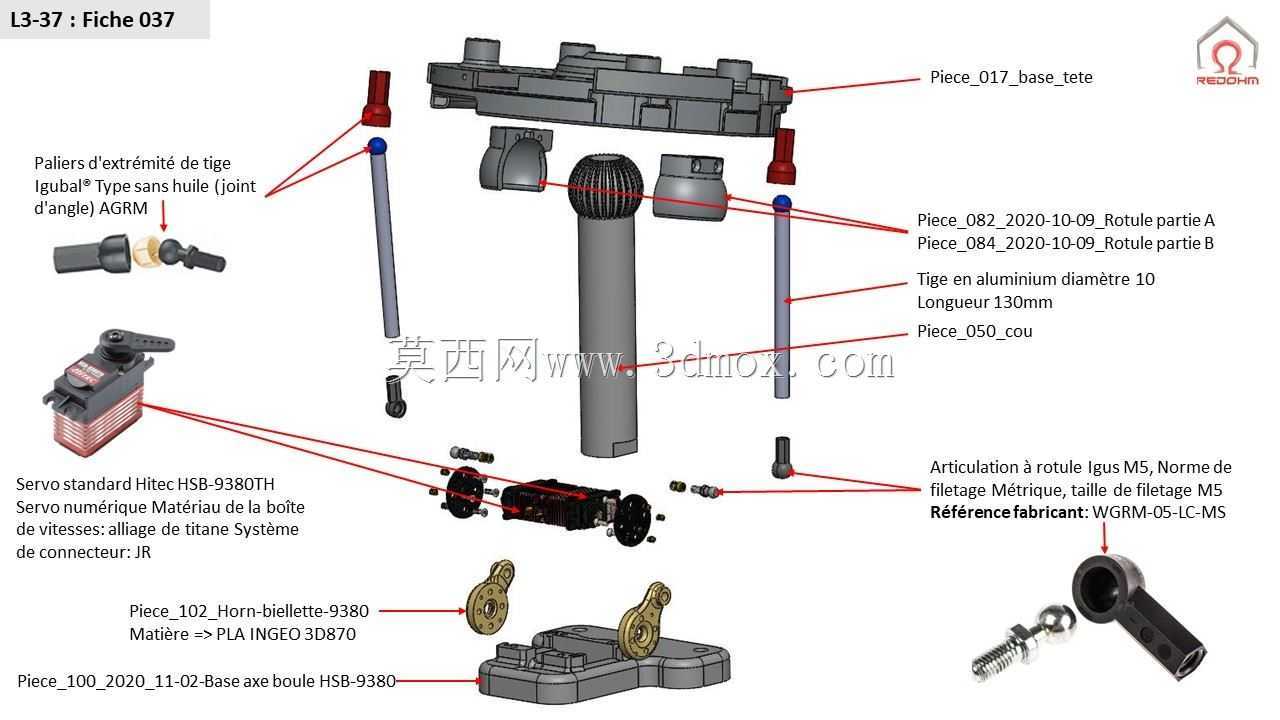

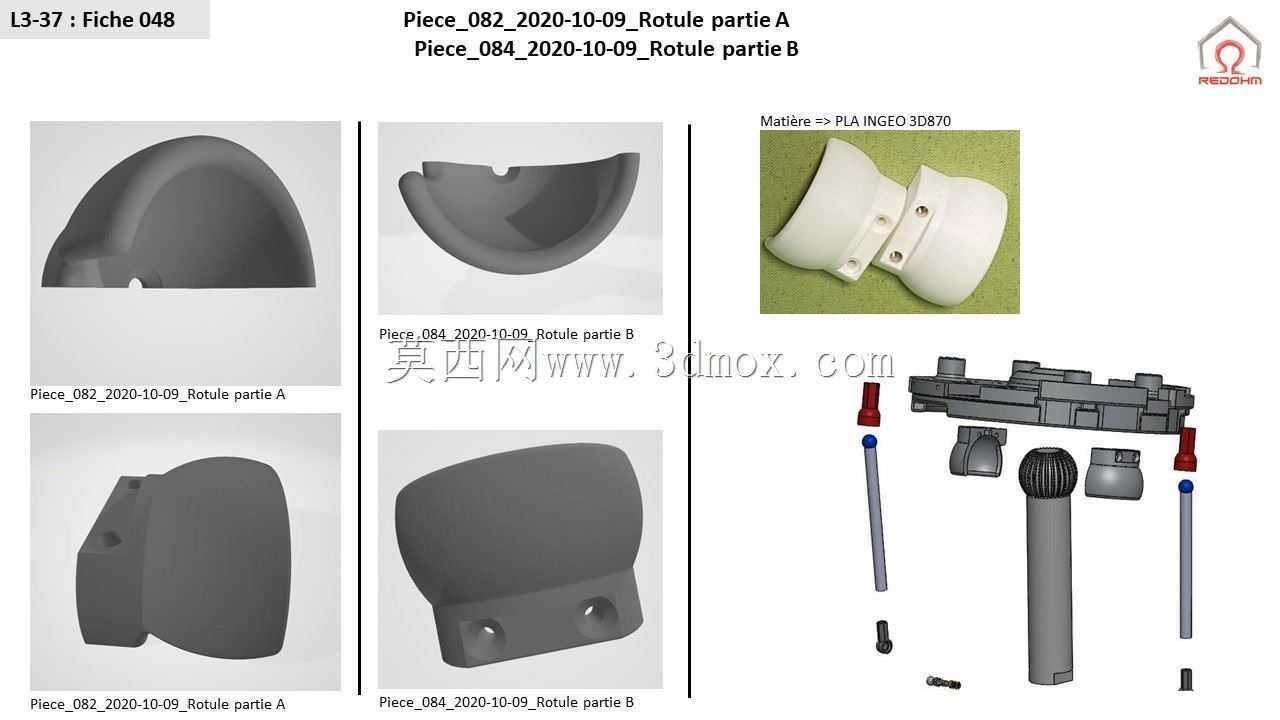

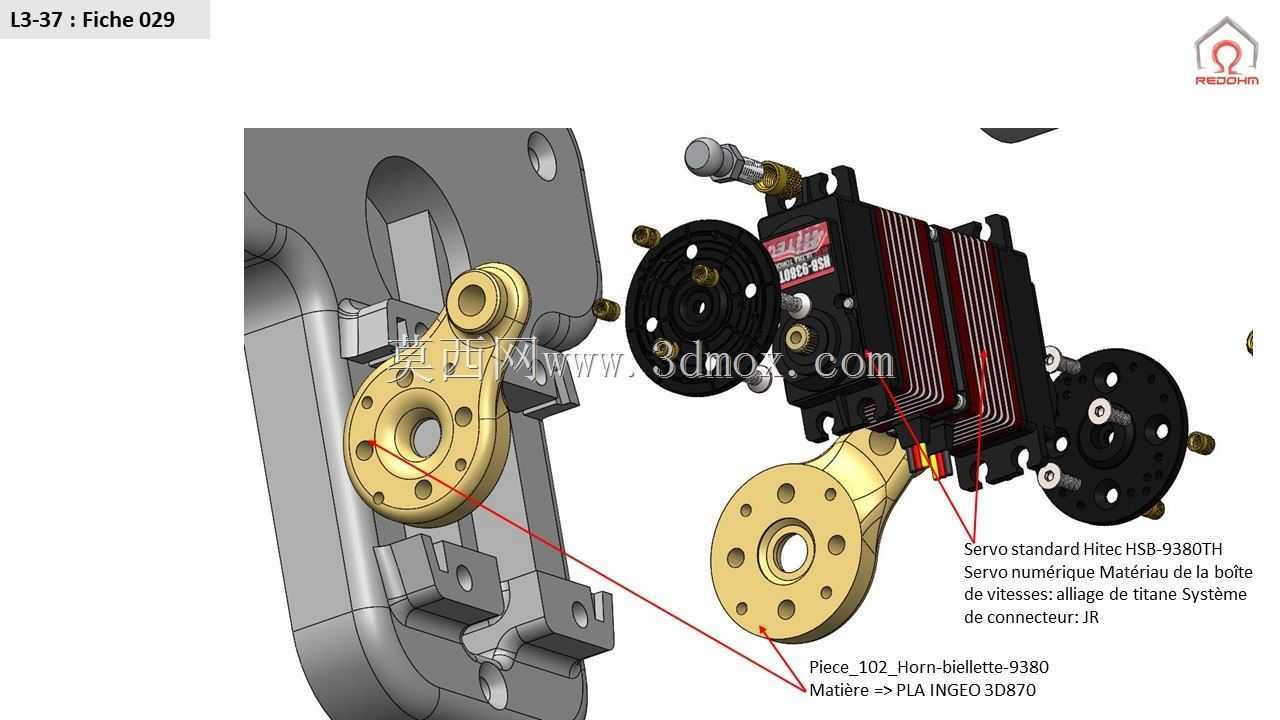

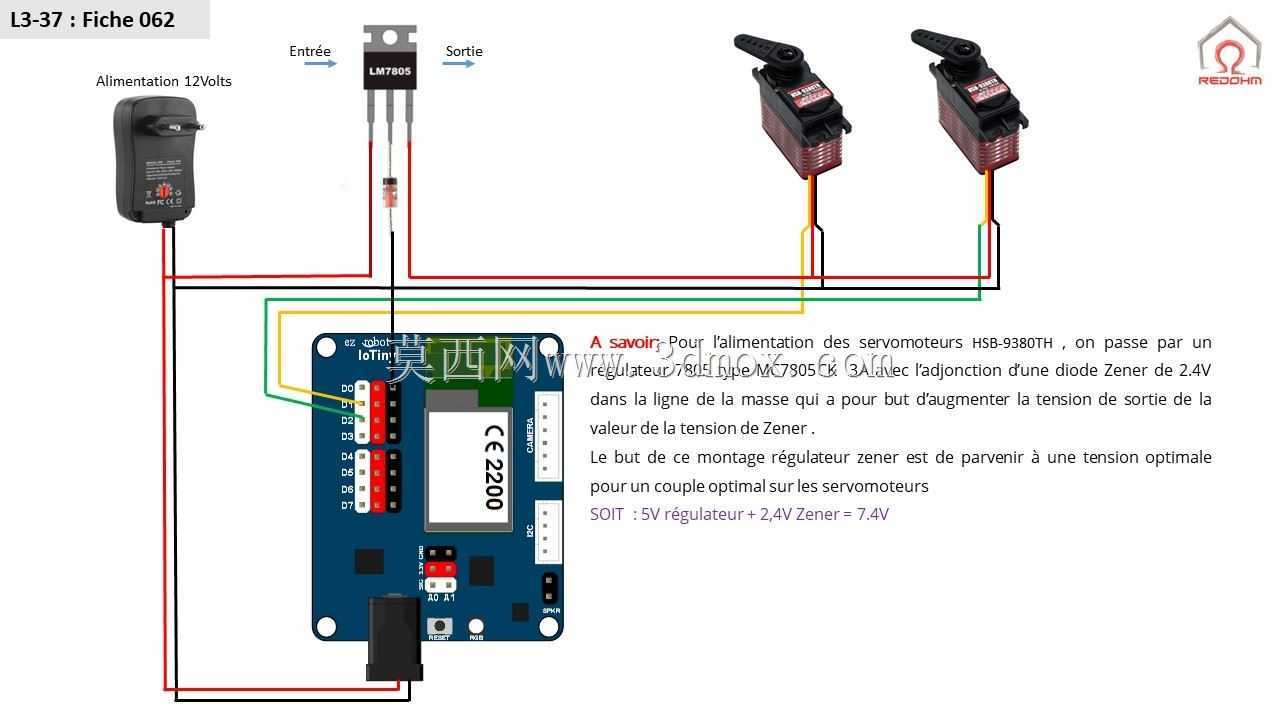

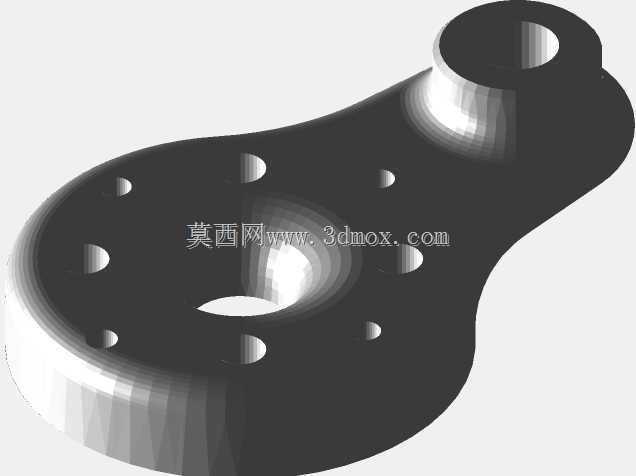

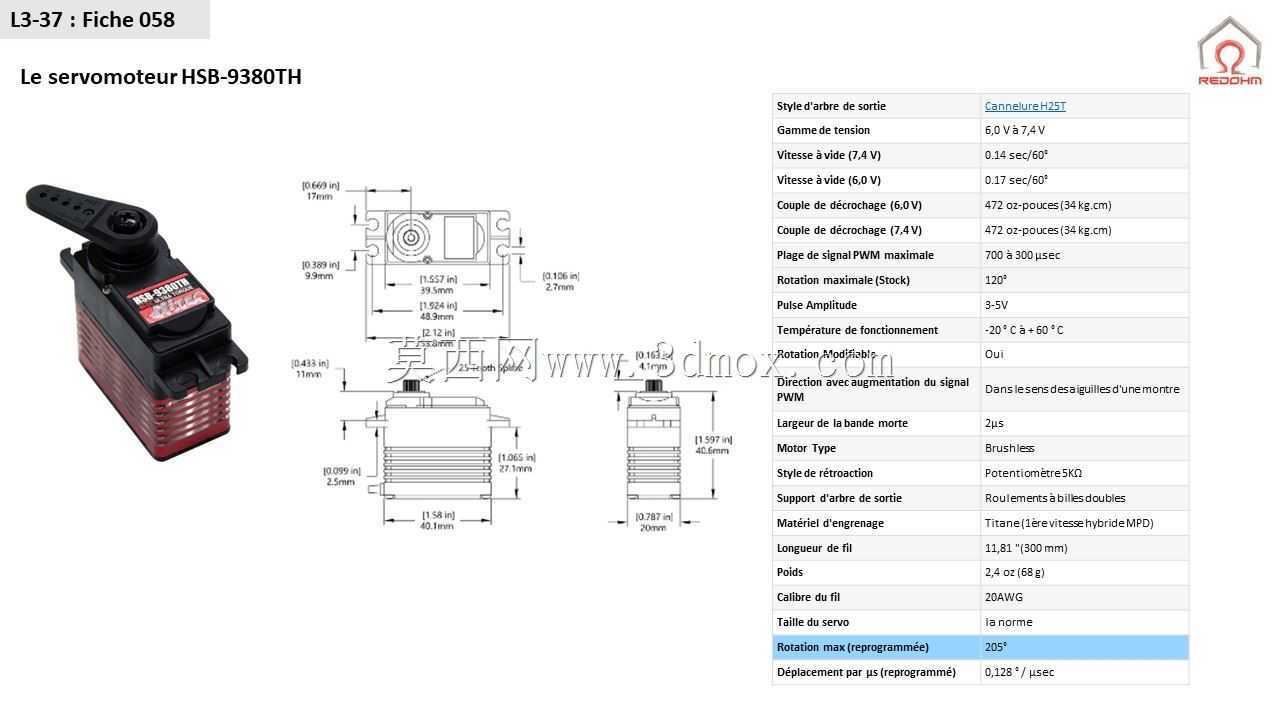

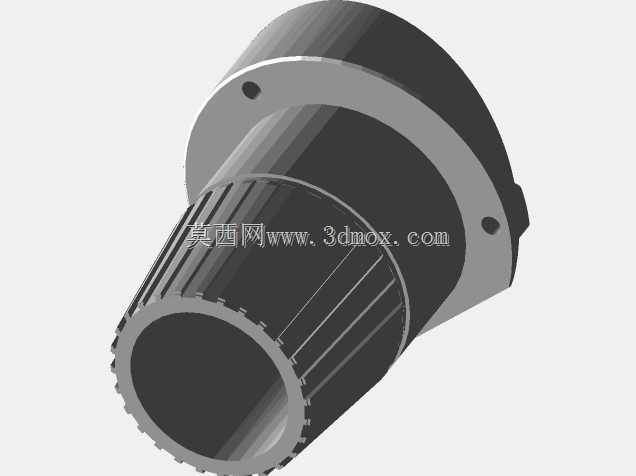

　　碎石路面行进时不会出现侧翻，底盘内部预留了电池仓、驱动控制板的安装位，两侧对称布置的驱动轮组采用独立悬挂结构，每个轮组通过铜质导向套与中心立柱连接，配合压缩弹簧实现自适应地形起伏，当遇到高度不超过轮径三分之一的障碍物时，悬挂结构可自动调整轮组压合高度，保证驱动轮始终与接触面保持足够摩擦力，不会出现打滑空转的情况。中心立柱除了承担上下舱体的连接定位作用外，柱身预留了多组走线槽，舱内传感器的线束可通过线槽直接引入基座内部的控制单元，避免线束外露在行进过程中被外物勾扯造成损坏，柱体与上下舱体的连接位置均设置了橡胶减震垫，可过滤行进过程中产生的高频振动，避免振动传递到上舱影响感知元件的检测精度。从实际应用场景来看，

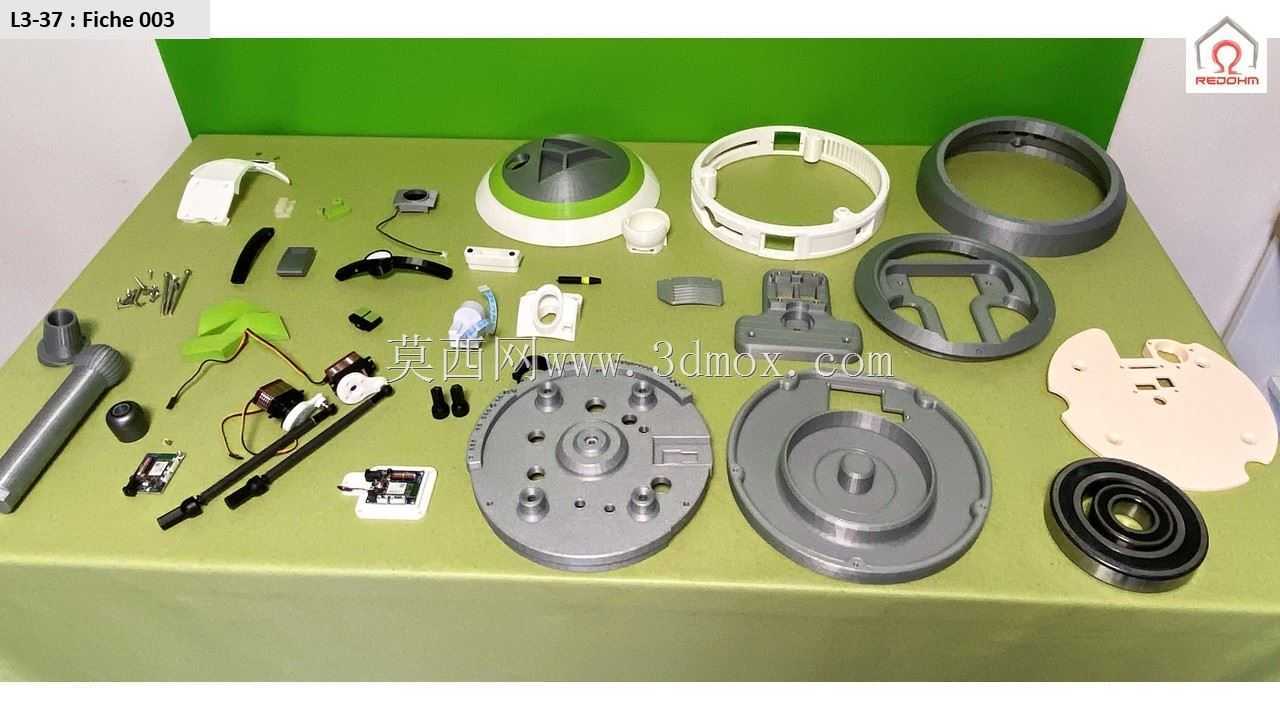

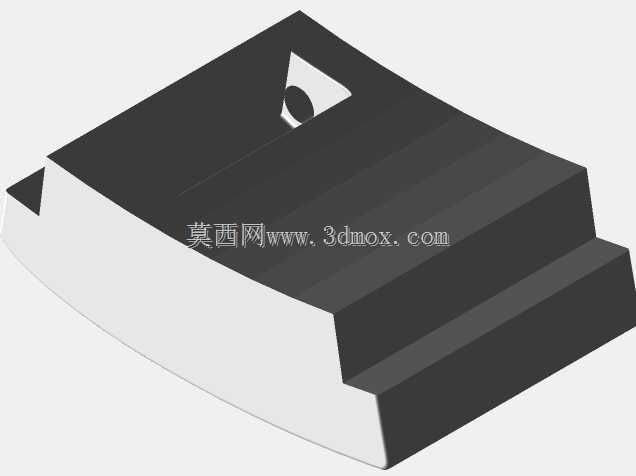

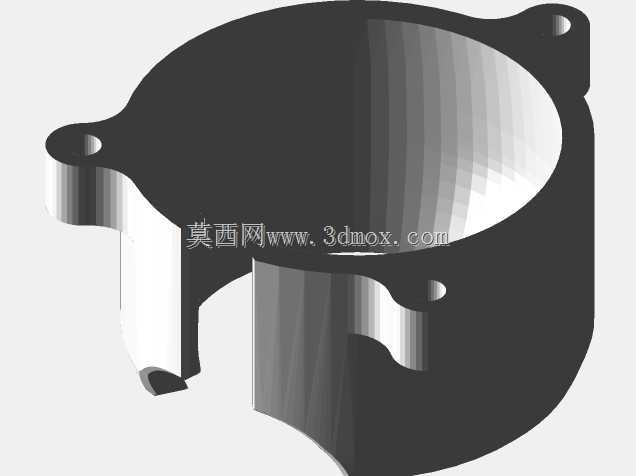

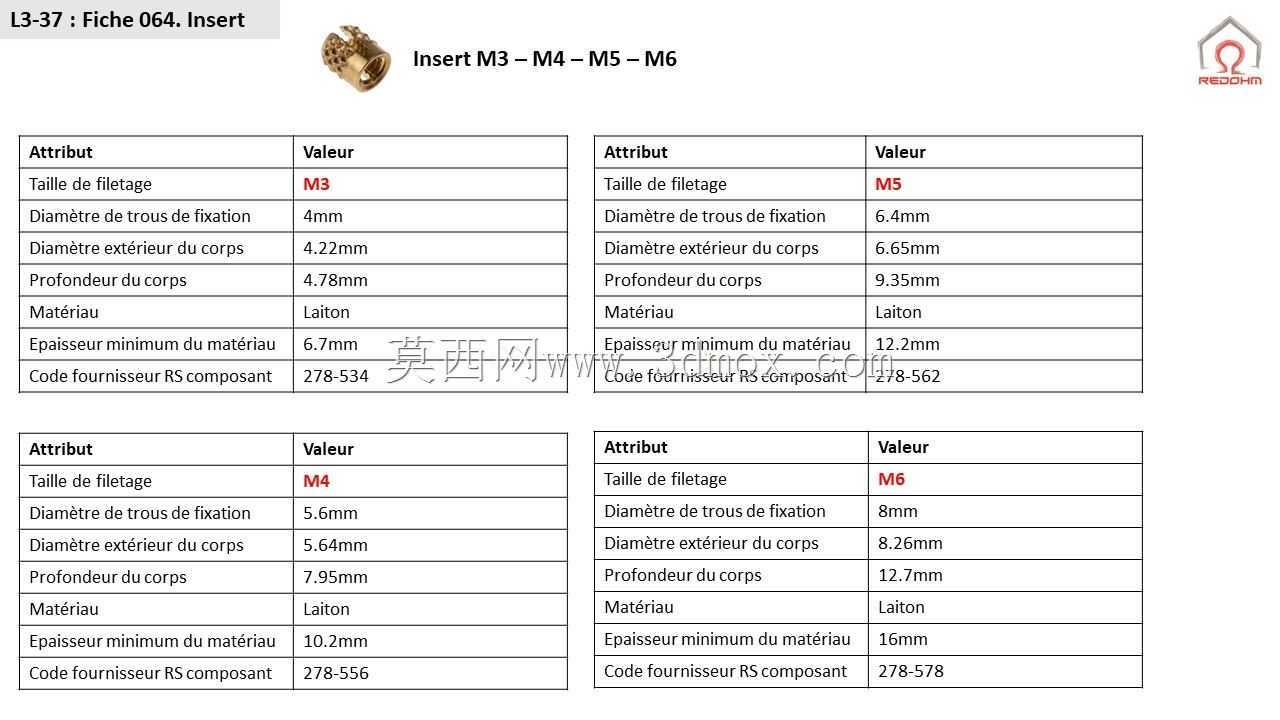

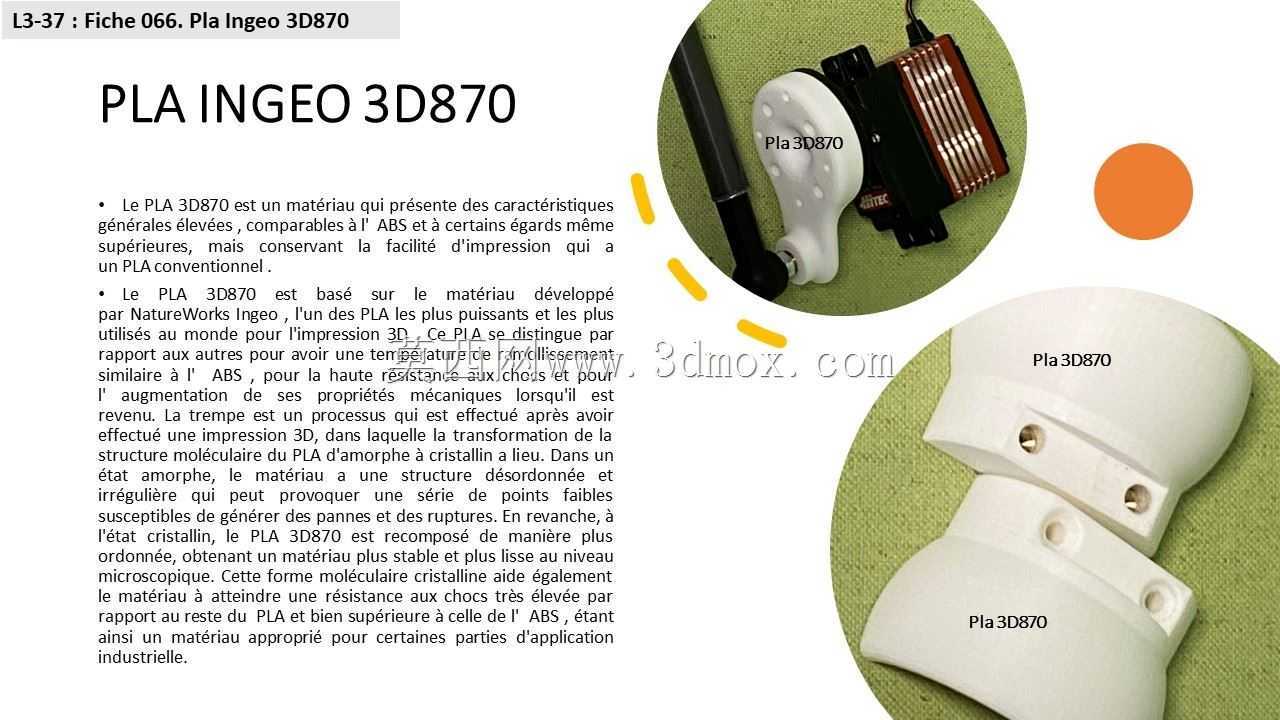

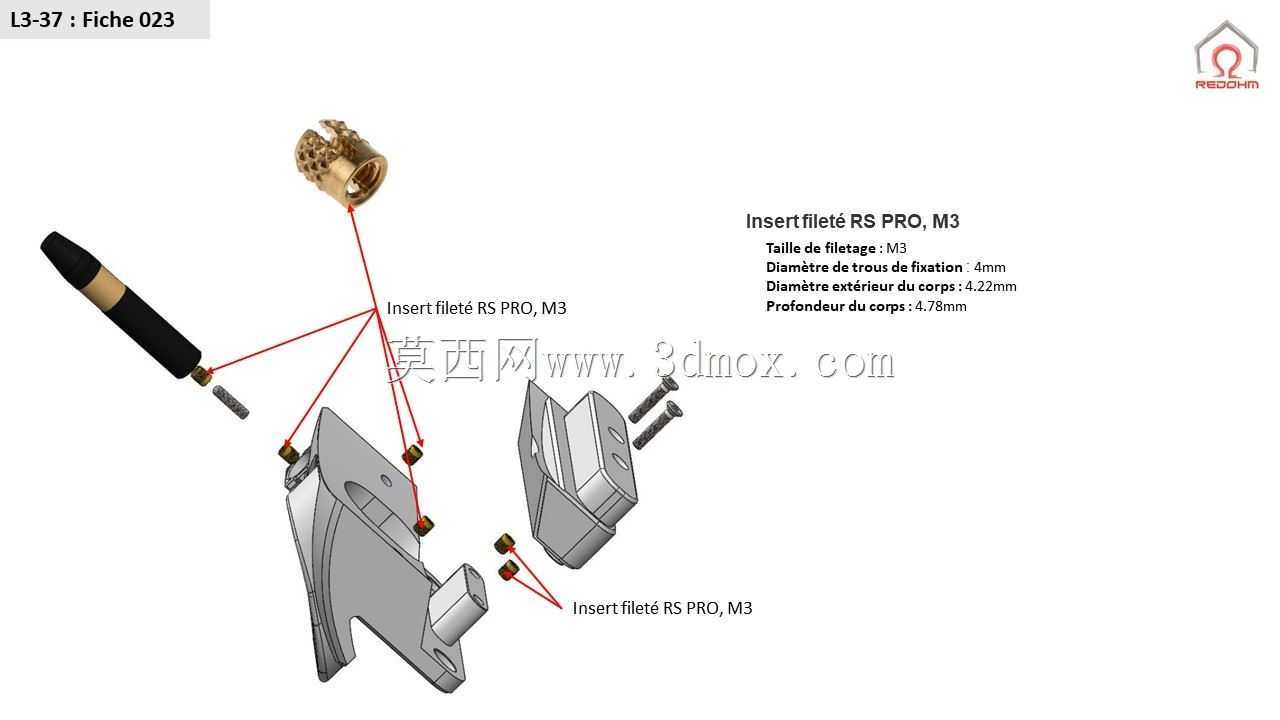

　　这类结构的机器人可适配室内管道巡检、密闭空间环境探测、教学实训演示等多种场景，整体安装边界控制在直径300mm、高度420mm的圆柱空间内，可顺利通过直径350mm以上的管道入口，整机重量控制在5.2kg左右，单人即可完成搬运部署。设计过程中针对3D打印加工工艺做了专门的结构优化，所有受力件的壁厚均控制在2.5mm-4mm区间，既保证了结构强度，也不会造成不必要的材料浪费，相邻装配零件的配合间隙预留0.2mm的打印公差，无需二次打磨即可完成顺利装配，所有传动部位均采用标准件连接，非必要不设计定制异形零件，降低后期的维护替换成本。驱动轮的轮面采用弧形轮廓设计，与球形舱体的回转中心保持同轴，当机器人需要转向时，

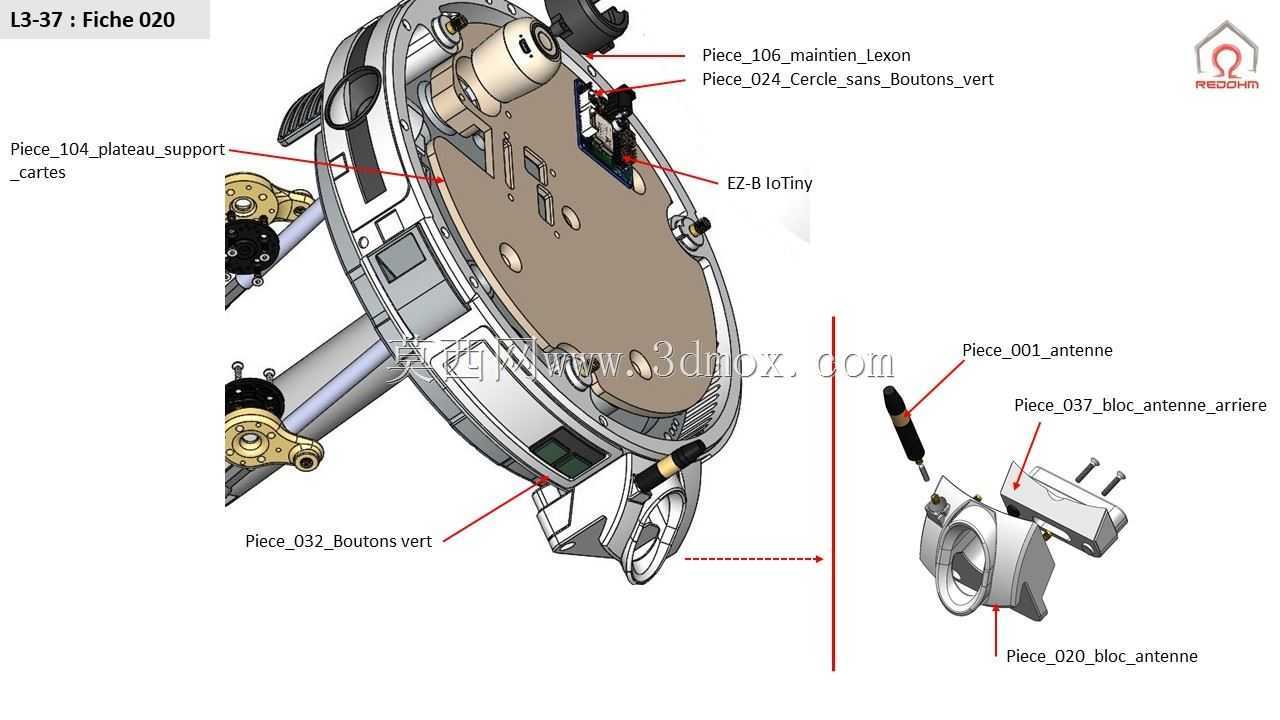

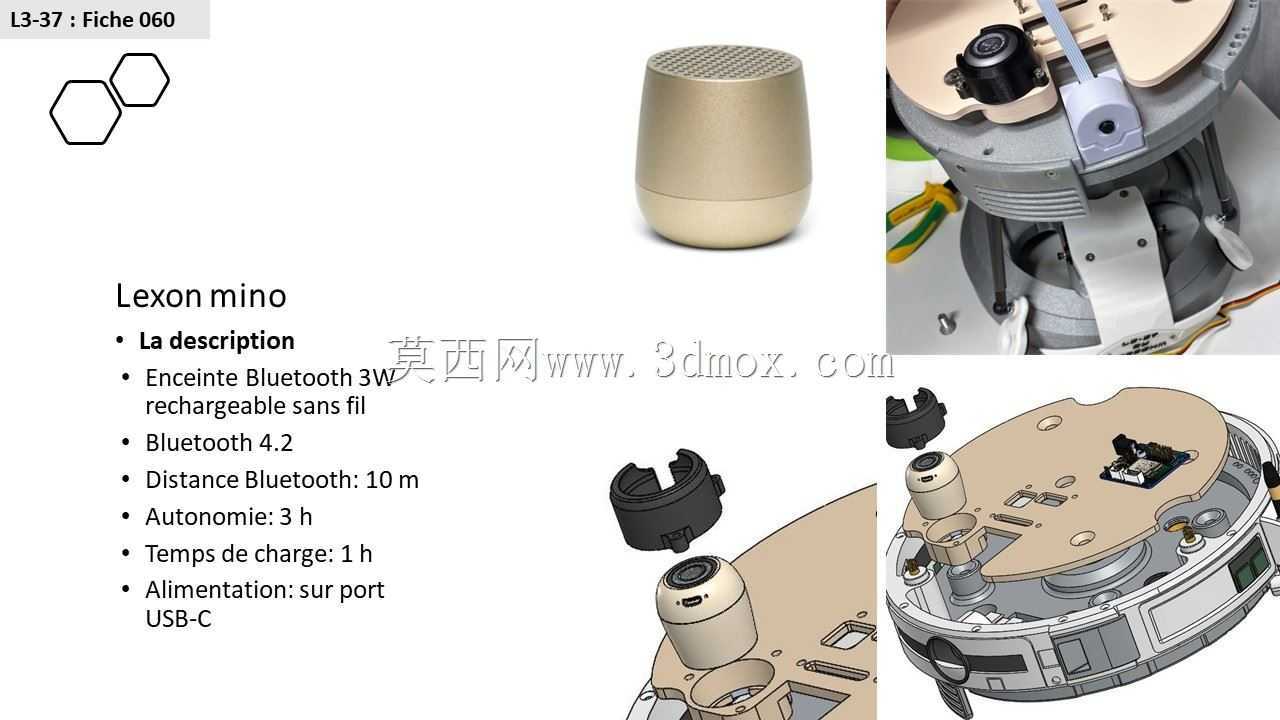

　　可通过两侧轮组的差速实现零半径回转，不需要额外预留转向空间，适配狭窄通道内的行进转向需求。舱体侧面预留的天线安装位，可直接搭载通讯模块实现远程数据传输，基座底部预留的扩展安装孔，可根据作业需求加装清扫刷头、采样夹具等小型作业附件，拓展设备的实际作业能力。在结构受力校核层面，底部配重底盘的重量占整机重量的62%，将整机重心控制在基座高度三分之一以下，即使在25度的坡面上静止停放也不会出现倾覆，驱动轮组的悬挂行程设置为20mm，可覆盖绝大多数室内非平整地面的起伏高度，透明舱体的密封结构采用迷宫式密封设计，可阻挡日常巡检场景下的灰尘、飞溅水滴进入舱内，适配普通工业场景的防护需求，不需要额外加装密封胶圈即可达到IP54级别的基础防护能力。
