矩形工件快速压紧定位工装夹具

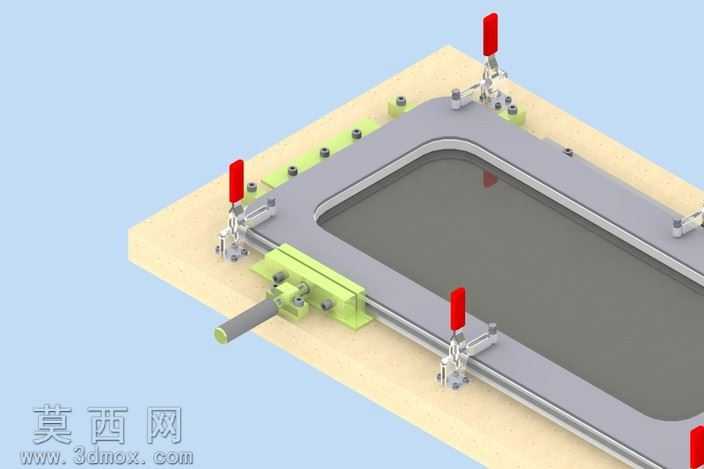

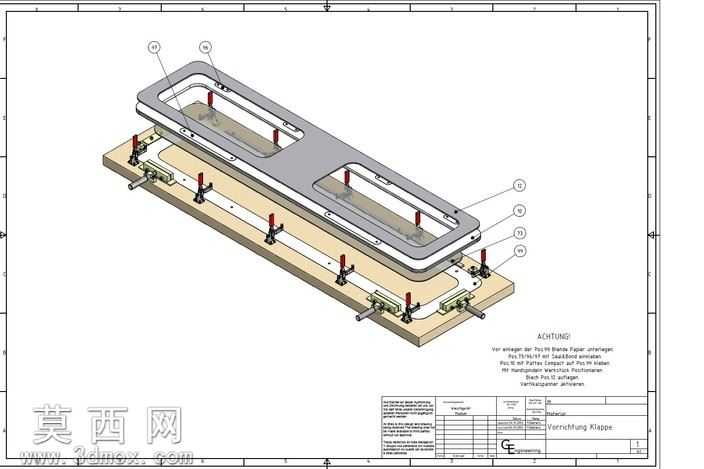

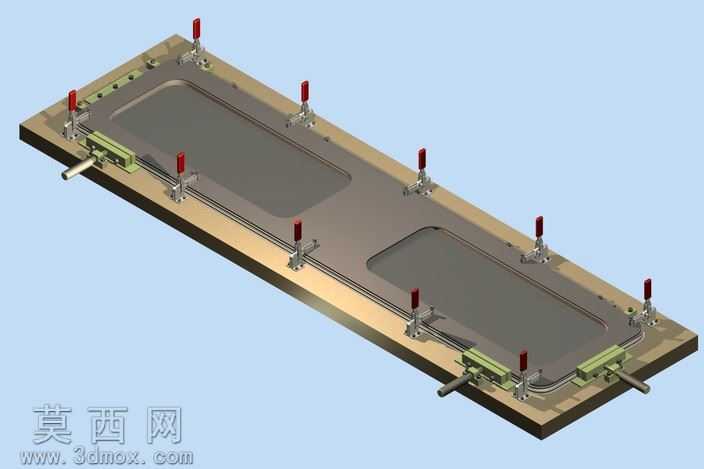

本套夹具三维模型采用主流三维机械设计软件完成全参数化建模，整体结构围绕矩形框类工件的快速装夹需求设计，建模过程中严格遵循机械加工工装的设计规范，所有零件均按照实际加工公差要求完成尺寸约束，可直接导出工程图用于生产加工参考。模型渲染阶段采用工业产品常用的材质表现方案：底座基板赋予浅米色电木板材质，还原工装常用绝缘垫板的哑光磨砂质感；夹钳主体采用银灰色金属材质搭配红色的快压手柄包胶，通过高对比度的色彩区分操作部件与结构部件，提升视觉辨识度；工件定位框采用灰色阳极氧化铝材质，表面添加细腻的金属拉丝纹理，导轨与滑动定位组件赋予亮面镀铬金属质感，不同材质的粗糙度、反光度参数经过反复调试，最终渲染效果贴近真实工装的实物观感。结构设计上，整套夹具采用底板承载式布局，沿矩形工件的三个侧边布置垂直式快速夹钳，每个夹钳搭配可调式压头，可适配一定厚度范围内的工件压紧需求；其中一侧设置滑动式侧定位组件，通过直线导轨实现横向位置调节，搭配带手柄的锁紧结构，可根据工件的实际宽度快速调整定位位置，兼顾装夹效率与适配范围；所有夹钳与定位组件均通过内六角螺钉固定在底板上，安装孔位预留了足够的调节余量，可根据实际使用需求微调装夹点位。设计思路围绕手动快速装夹的核心需求展开，摒弃复杂的气动、液压驱动结构，全部采用纯机械手动操作部件，无需外接动力源即可完成工件的装夹与拆卸，适合小批量工件加工、工件检测定位、装配辅助固定等多种场景；设计过程中重点优化了操作空间，每个快压手柄的操作行程内均无结构干涉，操作人员可单手完成夹钳的开合操作，滑动定位组件的锁紧手柄设置在工装外侧，无需探入工件区域即可完成锁紧，大幅降低操作难度与装夹耗时；同时所有受力部件均做了加强结构设计，夹钳安装座设置加强筋提升刚性，避免压紧过程中出现结构变形，保证工件装夹的定位精度与重复装夹一致性。
