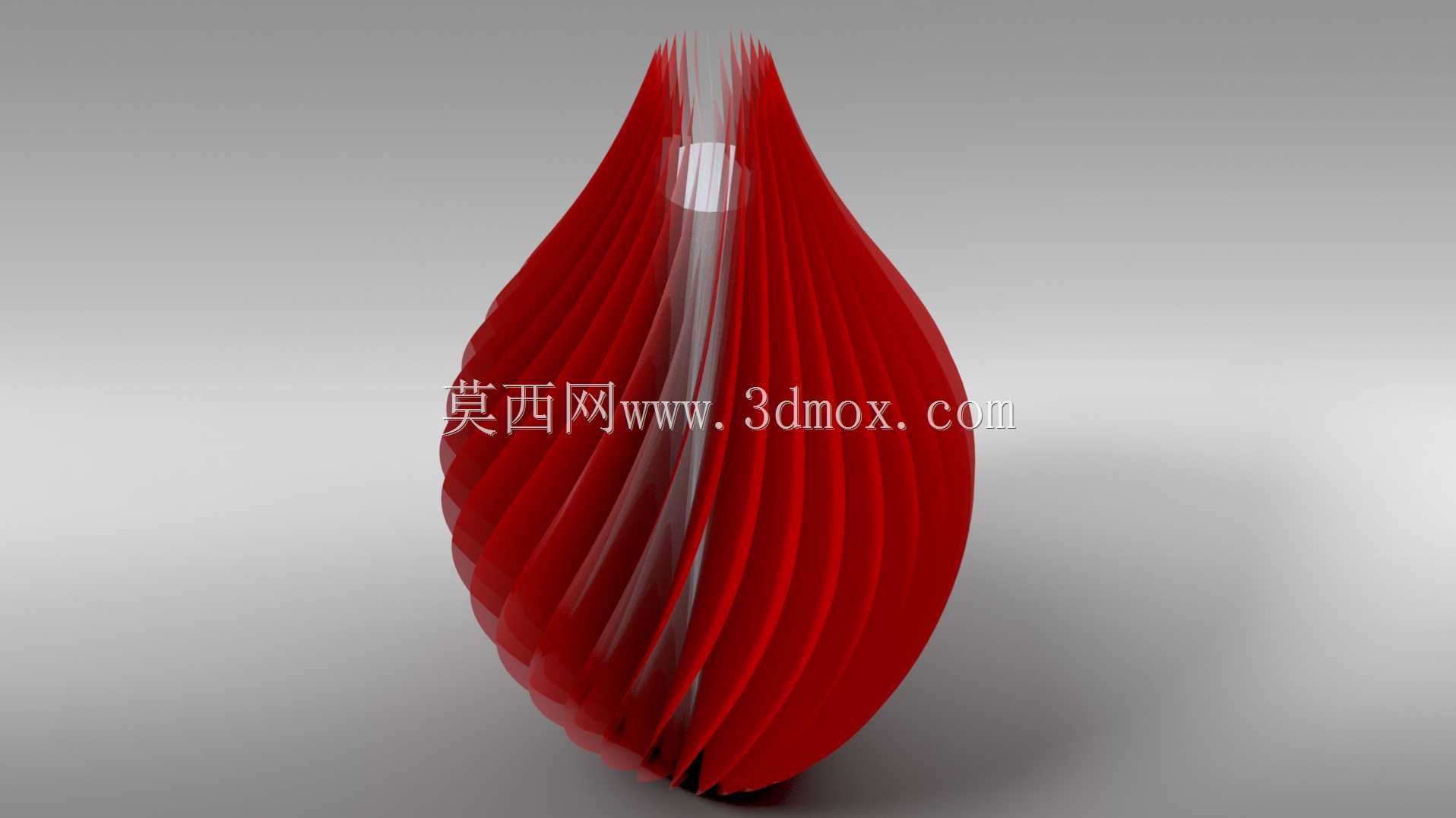

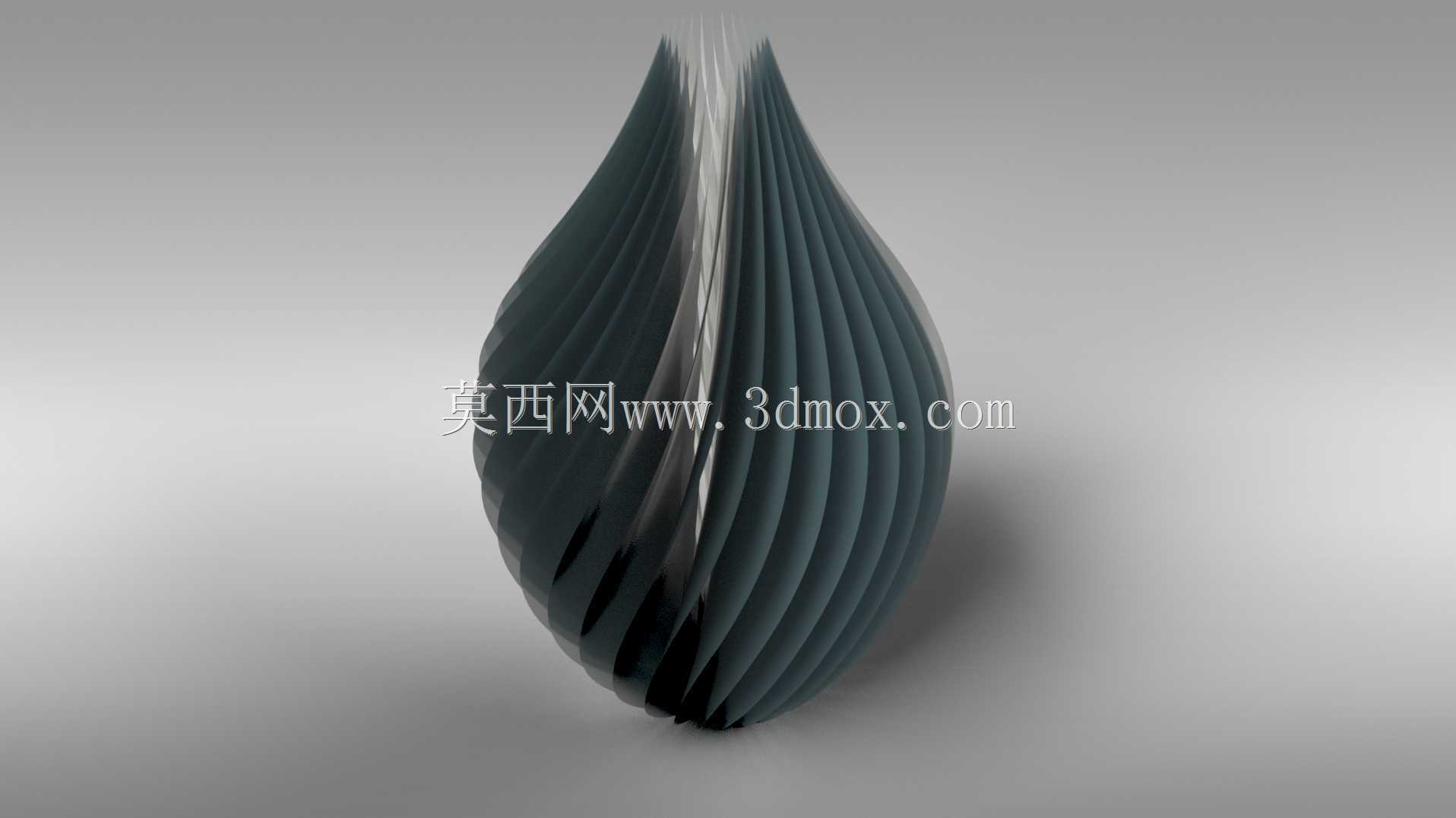

流线型扭曲层叠水滴状艺术结构件

　　这类扭曲层叠的流线型结构件，在实际工程应用中常作为文创展陈装置的核心受力装饰单元、流体动力学教学演示教具，或是高端消费电子产品的外观概念验证样件使用。从结构设计逻辑来看，整体采用中心对称的水滴外轮廓作为基础边界，沿中心竖直轴线做渐进式螺旋扭曲，每层薄壁片体的扭曲角度从底部基座位置到顶部收束位置呈线性递增，既保证了整体形态的流畅视觉效果，也让每层片体的受力传递路径保持连续，不会出现局部应力集中的薄弱点。

　　在安装边界的考量上，该结构底部为平整的圆形接触面，可直接适配直径与底部轮廓匹配的安装基座，无需额外设计转接法兰，安装时仅需在底部接触面预留3-4个均布的M4螺纹孔位，即可完成与展陈台架、教学演示支架的固定连接；整体外轮廓最大直径位于整体高度约三分之一的位置，顶部收束端的直径仅为最大直径的五分之一，在做周边配套结构设计时，需预留至少15mm的安全间隙，避免层叠片体在运输或安装过程中与周边构件发生剐蹭，导致薄壁片体变形。

　　从功能特性角度出发，该结构的层叠片体采用等厚设计，单片片体厚度可根据实际使用场景调整：若作为展陈装饰件使用，片体厚度可设置为2-3mm，选用光敏树脂或PLA材料通过3D打印制作即可满足强度要求，整体重量较轻，安装时对基座的承重要求低；若作为流体演示教具使用，片体厚度可调整为4-5mm，选用透明亚克力材料加工，可直观展示流体沿扭曲曲面流动的轨迹，帮助学习者理解边界层分离、旋流生成的相关原理；若作为产品外观概念样件，可在片体表面做抛光或磨砂处理，搭配不同的表面着色工艺，呈现出不同的视觉质感。

　　设计过程中，建模阶段需要先绘制单一层片体的截面轮廓，通过参数化关联设置每层片体的旋转角度与轴向位置，保证所有片体扭曲后外轮廓能够拟合出连续的水滴曲面，避免出现片体外缘错位导致的整体轮廓凹凸不平的问题；同时需要注意每层片体之间的间隙保持均匀，间隙值可根据整体尺寸做等比例缩放，常规尺寸下间隙设置为5-8mm即可，既不会因为间隙过小导致视觉上显得结构臃肿，也不会因为间隙过大破坏整体流线型的视觉完整性。在结构强度校核环节，需要重点验证底部几层片体与基座连接位置的受力情况，因为整体结构的重量全部通过底部片体传递到安装基座，若采用薄壁设计，可在底部片体与基座的连接位置做局部加厚处理，或是增加隐形的加强筋结构，在不破坏外观整体性的前提下提升连接位置的结构强度，避免长时间放置后出现底部片体变形、整体结构倾斜的问题。

　　在实际落地应用中，这类扭曲结构还可根据使用场景调整整体的高宽比，若用于桌面级展陈摆件，整体高度可控制在200-300mm之间，方便放置在展台或桌面；若用于大型公共空间的艺术装置，整体高度可放大至2-3m，此时需要将片体材料更换为金属板材，通过激光切割下料后再做扭曲成型，最后通过焊接或螺栓拼接的方式组装成型，内部可增加隐藏的支撑骨架，保证大尺寸结构的整体稳定性，即使受到一定的外力碰撞也不会出现散架或变形的问题。
