机械传动用杠杆挂钩结构件

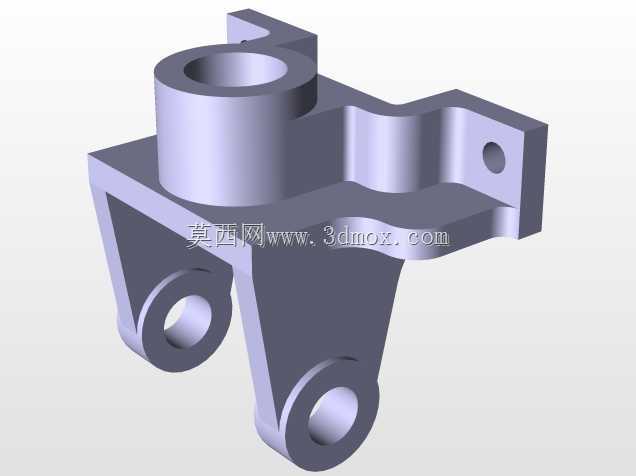

　　在各类需要实现力的方向转换、行程放大或者联动锁止的机械传动场景中，这类杠杆挂钩构件是承担动力传递与动作执行的核心受力零件，常见于轻工自动化生产线的工件挂装工位、小型起重设备的锁止机构、农用机械的操纵联动系统以及专用工装夹具的夹紧单元中，不同应用场景下对其受力冗余、安装适配性的要求存在明显差异，建模时需要结合实际工况做针对性的结构强化。从实际功能来看，该构件上部的带孔圆柱筒是主铰接安装位，用来穿装固定销轴，将整个构件铰接在设备的固定机架上，作为杠杆摆动的旋转支点，孔的内径公差需要匹配对应销轴的配合等级，一般选用H7/h6的间隙配合，保证摆动过程无卡滞同时不会出现过大的窜动量；下部两个带同轴孔的支耳是动力输入端或者执行端的连接位，

　　根据实际装配需求，可以在其中一个支耳上连接驱动拉杆或者气缸推杆，另一个支耳连接复位弹性元件，也可以两个支耳同步连接联动杆件，实现双路动力的同步传递；右侧伸出的带孔凸台是挂钩功能的实现部位，用来挂装工件吊环、锁止销或者联动拉索，凸台的厚度与孔位位置直接决定了挂钩的承载能力与动作行程。设计这类构件时，首先要根据整套机构的传动比需求确定三个铰接孔的中心距，支点到动力输入端的距离与支点到执行端的距离比值，直接决定了力的放大倍数或者行程缩放比例，需要匹配驱动元件的输出力与执行端需要的负载能力，避免出现驱动力不足或者行程浪费的问题。结构强度校核环节，需要重点关注几个应力集中区域：上部筒座与下部支撑板的连接过渡处、下部两个支耳与立板的连接圆角处、

　　右侧凸台与主体连接的根部，这些位置在构件承受峰值载荷时最容易出现应力集中导致的开裂，建模时需要在这些位置设置足够大的铸造圆角或者机加工倒角，避免直角连接带来的应力突变，同时根据受力方向调整支撑板的厚度，在主要受力方向上增加筋板结构提升整体刚性，非受力区域可以适当做减重挖空处理，降低构件整体重量，减少摆动过程的惯性冲击。安装边界方面，需要明确构件摆动过程的最大外轮廓包络尺寸，避免在摆动行程内与周边的机架、其他传动杆件发生运动干涉，上部铰接筒的轴向长度要匹配机架安装位的宽度，保证安装后构件不会出现轴向窜动，下部两个支耳的同轴度需要控制在0.02mm以内，避免穿装连接销轴后出现别卡现象，

　　右侧凸台的挂钩孔中心需要与主铰接孔的中心保持确定的位置精度，保证挂钩挂接后受力方向通过构件的受力平面，避免出现附加的扭转力矩。从加工工艺角度考虑，这类构件如果采用铸造毛坯生产，需要保证各个壁厚均匀，避免出现壁厚差过大导致的铸造缩孔缺陷，所有需要穿装销轴的孔位都要预留机加工余量，安装端面需要铣平保证装配贴合度；如果采用板材焊接加工，需要在焊接后做去应力退火处理，避免焊接变形导致孔位同轴度超差，焊接部位需要打磨平滑减少应力集中。实际装配调试时，需要在各个铰接孔内加装自润滑铜套或者滚动轴承，降低摆动过程的摩擦阻力，同时在铰接位置加装防尘密封件，避免车间内的粉尘、切削液进入铰接面造成磨损，延长构件的使用寿命。不同工况下的使用需求也会对结构细节产生影响，比如在有冲击载荷的起重设备场景中，需要适当加大各个受力部位的截面尺寸，提升安全系数；在高速往复运动的自动化设备场景中，需要在保证强度的前提下尽可能降低构件重量，减少往复摆动带来的惯性力，降低驱动元件的负载，同时提升动作响应速度。
