双腔带凸台法兰安装式阀组壳体结构

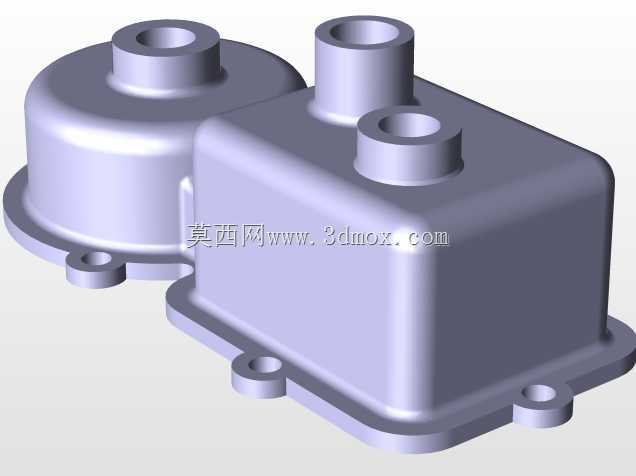

　　该壳体结构多用于流体控制类阀组的集成安装载体，在小型液压控制回路、气动分路模块、低压流体输送系统中承担核心容腔与安装基准的作用，日常在小型设备的动力单元旁、工位流体分配节点、小型实验台管路集成段都能见到这类结构的应用，它替代了传统多管件拼接的分散布局，能有效减少管路接头数量，降低流体泄漏的概率，同时压缩整体安装占用的空间。从结构设计逻辑来看，整体采用一体化铸造成型后做机加工的工艺路线，主体分为两个相邻的独立容腔，左侧容腔为圆弧顶结构，适配圆形阀芯或者膜片类元件的安装空间，右侧容腔为方正盒体结构，可容纳方形的控制模块或者多通路的流道集成块，两个容腔底部为连通式法兰安装边，安装边上均匀分布三个带通孔的凸台耳座，耳座的通孔为光孔设计，

　　适配螺栓穿过将整个壳体固定在安装基座上，安装边的平面需要做铣削加工保证平面度，安装时配合密封垫片就能实现容腔与基座接触面的静密封。壳体顶面分布三个不同高度的圆柱形凸台接口，其中左侧容腔顶部设置一个凸台接口，右侧容腔顶面设置两个高度存在差异的凸台接口，所有凸台接口的内孔均为贯通设计，内孔与外圆保持同轴度要求，外圆面预留管接头或者螺纹加工的余量，不同高度的凸台设计是为了适配不同方向的管路接入，避免管路安装时出现空间干涉，同时也能对应不同通径的流体管路，满足分流、合流或者不同压力回路的接口需求。设计过程中需要重点考量容腔的壁厚均匀性，两个容腔的相邻侧壁做了圆弧过渡处理，避免铸造时出现应力集中导致的开裂问题，

　　同时过渡圆弧也能减少流体在容腔内部的流动阻力，避免介质残留堆积。安装边界方面，整个壳体的安装法兰边为不规则轮廓，左侧随圆弧容腔做圆形延展，右侧随方形容腔做直角延展，三个安装耳座分别布置在左侧圆弧的左下位置、右侧方形的右下位置、两个容腔衔接处的前侧位置，三点式的安装布局能保证固定时的受力均匀，不会因为安装应力导致壳体变形，影响内部元件的装配精度。容腔内部的转角位置均做了圆角处理，一方面是适配铸造工艺的拔模需求，减少铸造缺陷，另一方面也能避免内部应力集中，在承受内部流体压力时保证结构强度。这类壳体在实际使用时，内部会根据功能需求装配阀芯、密封件、导流块等元件，顶面的凸台接口外接对应的流体管路，底部法兰固定在设备的安装基座或者阀块上，

　　整体结构紧凑，集成度高，相比分体式的阀组结构，能减少30%左右的安装空间，同时减少至少4个管路接头，降低了泄漏点的数量，在小型自动化设备、便携液压工具、实验室流体控制装置中都有较高的应用适配性。建模过程中需要注意各凸台的高度差、安装耳座的孔位同轴度、容腔内壁的壁厚一致性，尤其是两个容腔衔接位置的壁厚，需要保证在承受额定工作压力时不会出现变形，同时安装面的平面度、凸台接口的端面垂直度都要满足机加工的精度要求，避免后续装配时出现密封失效、管路安装偏斜的问题。
