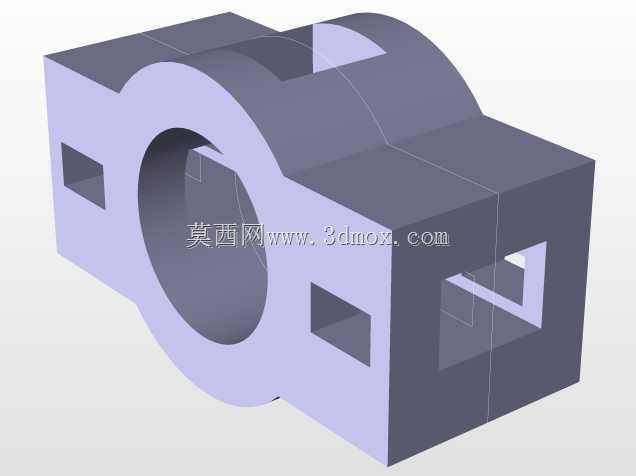

带侧方安装槽的中空连接座结构设计

　　在常规的传动支撑与管路衔接场景中，这类带侧方安装槽的中空连接座往往承担着核心的定位与载荷传递作用，不同于普通的实心支撑块，中空的环形内腔可以直接穿过传动轴或者输送管路，省去了额外加装轴套或者管箍的工序，在紧凑的设备布局里能大幅压缩安装空间。从结构设计逻辑来看，主体的方形基座部分是整个构件的安装基准，四个方向的平面可以直接贴合设备的安装面，不需要额外加工定位凸台，降低了配套安装面的加工精度要求，侧方开设的矩形通槽并非随意设置，一方面是为了给穿过中空腔的轴类零件提供键槽避让或者润滑管路的走线空间，另一方面也能在保证结构强度的前提下减轻构件自重，对于需要频繁移动的工装模组来说，自重的降低能有效减少驱动端的负载损耗。

　　实际选型使用时需要重点关注几个安装边界尺寸，首先是中空内腔的直径公差，这个尺寸直接决定了适配的轴径或者管径，设计时预留了H7级的配合间隙，既可以保证轴件转动时不会出现卡滞，也能避免间隙过大导致的径向窜动；其次是方形基座的边长尺寸，这个尺寸决定了安装时的螺栓孔分布范围，侧方的矩形槽位置也需要和配套设备的走线位置对齐，否则安装后会出现管路弯折或者键位错位的问题。从受力角度分析，环形部分和方形基座的衔接处做了圆弧过渡处理，避免了直角位置的应力集中，在承受径向载荷的时候，应力可以沿着圆弧面均匀分散到整个基座上，不会出现局部应力过大导致的开裂问题，这种过渡结构在铸件或者机加工件的生产中也能减少锐角处的崩边缺陷，提升成品率。

　　这类构件常见于自动化输送线的辊筒支撑端、小型传动设备的轴承安装位，还有部分流体管路的固定支架场景，在输送线场景中，中空腔穿过辊筒的转轴，侧方的槽位可以用来安装固定键或者传感器的检测片，方形基座直接通过螺栓锁在输送线的铝型材框架上，安装和后期维护拆卸都很方便，不需要拆解整段辊筒就能完成构件的更换。在传动设备的应用场景里，这个构件可以作为轴承的外置座，相比标准的铸铁轴承座，这种一体化的结构集成了安装定位和走线避让的功能，不需要额外加装走线支架，整体结构更紧凑。设计过程中也充分考虑了加工工艺性，所有的外露面都采用了平面或者规则圆弧面，没有复杂的曲面结构，不管是采用数控铣削加工还是开模铸造，都能快速完成生产，加工时的刀具路径也比较简单，不需要特殊的成型刀具，能有效控制加工成本。另外侧方槽的深度也经过了校核，不会因为开槽过深导致基座的结构强度下降，在承受额定径向载荷的时候，槽位周边的变形量控制在0.02mm以内，完全满足常规工业设备的使用精度要求。
