带波纹伸缩结构螺纹口储液瓶结构设计

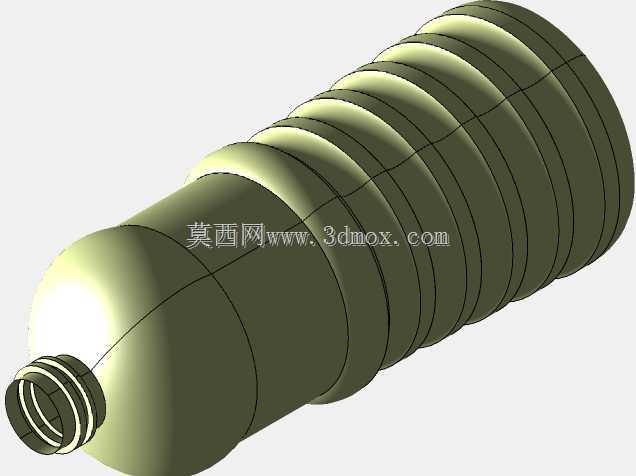

　　这款带波纹伸缩段的储液瓶结构，在流体输送、小型储液配套场景里适配性很强，日常做设备配套时，经常会遇到安装空间局促、管路对接存在轴向偏差的情况，常规刚性瓶体要么需要额外加装过渡接头补偿位移，要么得重新调整周边管路布局，徒增装配工作量，这个结构的波纹段刚好能解决这类痛点。从结构功能来看，瓶口采用多圈外螺纹设计，螺纹牙型做了小圆角过渡，避免旋合密封盖时出现应力割伤密封圈的问题，螺纹段根部做了一圈凸起止挡，能限制密封盖的旋入深度，保证每次装配的密封压缩量一致，不会出现过旋导致密封圈变形失效、或是旋合不到位漏液的情况。瓶身主体分为三段，靠近瓶口的是等径直筒段，这部分壁厚做了加厚处理，主要承担瓶口连接的结构强度，避免外接管路插拔、

　　密封盖反复旋合时出现瓶口开裂的问题；中间的波纹伸缩段是整个结构的核心，每一圈波纹的圆弧半径都做了等比例设计，波峰波谷的过渡圆角统一，伸缩过程中不会出现局部应力集中的情况，轴向伸缩量可以达到瓶身总长度的15%左右，既能补偿安装时的轴向尺寸误差，也能在设备运行产生小幅振动时，通过自身形变吸收振动能量，避免瓶体连接部位出现疲劳松动；靠近瓶底的是圆弧收底端，底部没有做平面设计，而是采用大圆弧过渡到瓶身侧壁，一方面能避免储液时出现直角死角残留积液，另一方面圆弧结构的承压能力比平底结构更强，储存带一定压力的流体时不会出现底部鼓胀变形的问题。做结构建模的时候，要重点控制波纹段的壁厚均匀性，整个瓶体的壁厚偏差不能超过0.2mm，

　　不然伸缩时会出现壁厚偏薄的位置优先变形，长期使用后出现不可逆的塑性形变，失去伸缩补偿能力。安装边界方面，瓶体最大外径出现在波纹段完全伸展时的波峰位置，选型时要预留至少3mm的径向安装间隙，避免波纹伸缩时和周边零部件产生摩擦剐蹭，破坏瓶体表面；瓶口螺纹的同轴度要控制在0.1mm以内，不然对接外接管路时会出现偏斜，导致密封失效；瓶体总长度在波纹完全压缩和完全伸展两个极限状态下的尺寸差，要提前纳入安装空间核算，避免设备运行时瓶体伸展后顶到周边结构件。实际应用中，这类储液结构常配套在小型润滑系统、实验流体管路、便携式储液设备上，既可以作为独立的储液容器使用，也可以作为管路系统中的缓冲储液段，平衡管路内的流体压力波动，

　　减少水锤效应对管路系统的冲击。建模过程中做结构验证时，要重点校核波纹段反复伸缩的疲劳寿命，按照常规使用场景下每天伸缩10次计算，要保证至少10万次伸缩循环后不会出现裂纹泄漏，波纹的圆弧过渡处不能有尖锐棱角，避免应力集中导致疲劳失效。另外瓶口的螺纹尺寸要和常用的密封盖、快插接头尺寸匹配，不需要额外定制接头就能直接和现有标准管路配件对接，降低配套采购成本。瓶体的内壁要做光滑过渡处理，没有凸起、凹陷的结构，方便清洗内部残留的介质，尤其是储存有粘度的流体时，光滑内壁能减少介质挂壁残留，降低后续维护的清洁工作量。
