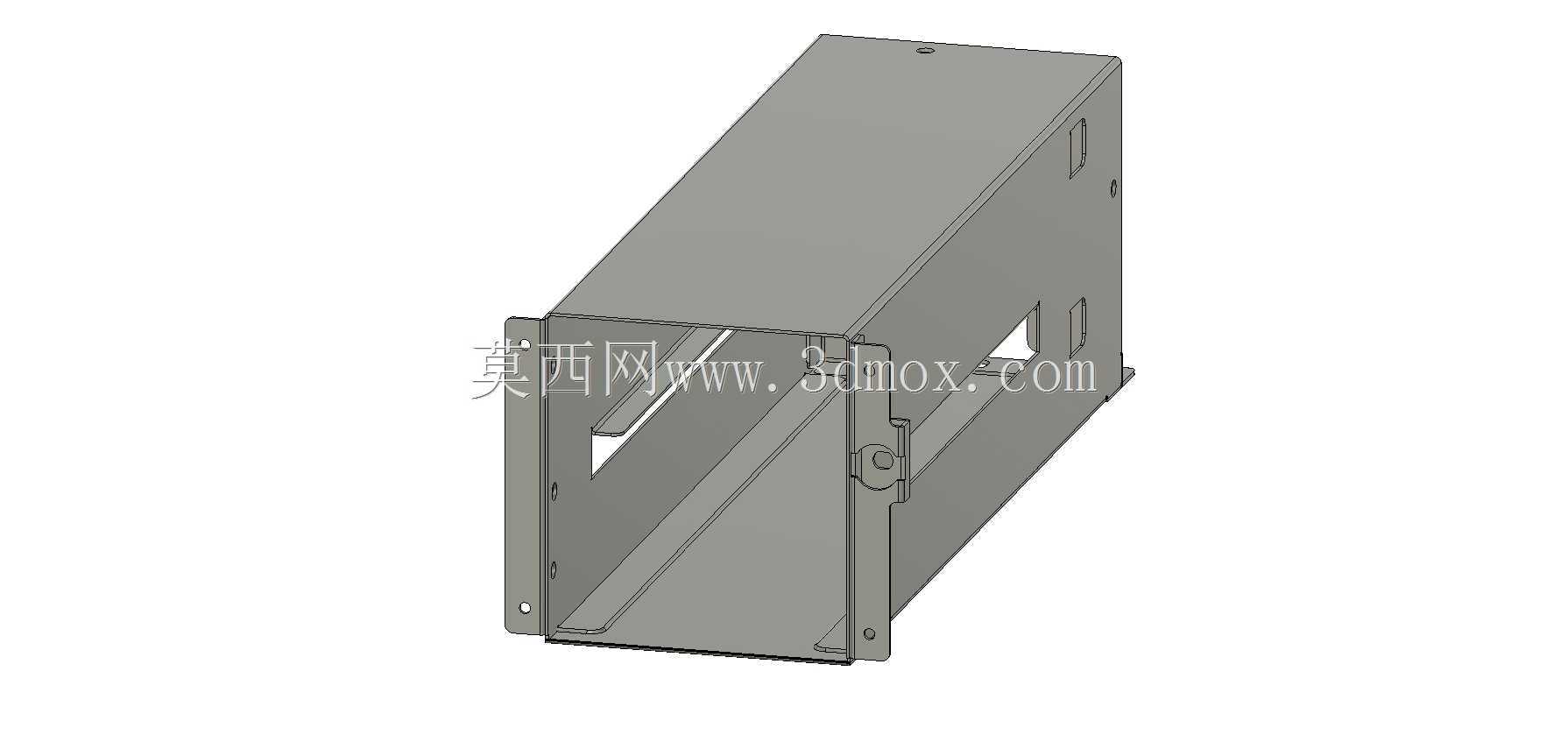

冗余600W服务器PSU外部钣金外壳结构

　　在机架式服务器的供电冗余架构搭建场景中，电源单元的外部承载壳体是保障供电模块稳定运行的核心结构件，本次呈现的钣金结构件，正是针对冗余600W服务器PSU设计的外部安装外壳，适配标准机架式设备的电源仓安装位，解决多电源模块并排部署时的固定、防护与走线规整问题。

　　从实际设备用途来看，该壳体主要承担三重核心作用：其一为物理防护，将PSU内部的PCB板、功率元件、散热组件与服务器仓内的其他线缆、结构件做物理隔离，避免运维过程中误触碰导致的元件损坏、短路风险，同时阻挡机房环境中的浮尘直接堆积在电源元件引脚处，降低长期运行后的积灰短路概率；其二是安装定位，壳体上预留的安装耳、卡扣结构与机架电源仓的导轨、锁止位完全匹配，可实现电源模块的快速插拔更换，满足服务器运维中热插拔更换冗余电源的操作需求，无需额外工具即可完成电源模块的拆装；其三是电磁屏蔽，钣金材质的连续壳体可形成闭合的屏蔽腔，削弱电源模块工作时产生的电磁辐射对服务器主板、内存等敏感元件的信号干扰，同时也能阻隔仓内其他元件的电磁串扰影响电源本身的控制电路稳定性。

　　在设计思路层面，该壳体采用纯钣金折弯成型工艺，整体无复杂注塑或压铸结构，所有连接位均通过钣金自身的卡扣、翻边咬合配合少量紧固件实现固定，大幅降低量产时的加工成本与装配工序。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯内角均预留了适配板材厚度的折弯半径，避免折弯处出现应力集中导致的板材开裂，壳体上的所有开孔均做了翻边处理，既提升了开孔处的结构强度，也能避免线缆穿过开孔时被锋利的板材切口割破绝缘层。针对电源模块的散热需求，壳体侧面预留的通风开口位置完全对应PSU内部的散热风道走向，不会阻挡冷风进入与热风排出的路径，同时开口的尺寸做了限位设计，既保证通风面积，也能避免较大尺寸的异物掉入壳体内部接触带电元件。

　　从安装边界与尺寸适配角度来看，该壳体的外部轮廓完全适配标准2U机架式服务器的冗余电源仓尺寸，前端安装耳的孔位间距与行业通用的机架电源固定孔位一致，可直接替换同规格的其他品牌PSU外壳，无需修改服务器机箱的电源仓结构。壳体内部的腔体尺寸严格匹配600W冗余PSU的元件布局，内部预留的凸包、定位柱位置与电源PCB板的安装孔一一对应，装配时PCB板可直接卡入定位位，省去额外的定位调整工序。壳体侧面的锁扣结构在电源插入到位后可自动卡入机箱的锁止槽，避免设备运输、震动过程中电源模块出现松脱移位，同时解锁拨片的位置设置在壳体前端运维人员可直接触碰的区域，更换电源时只需拨动拨片即可抽出模块，操作路径无遮挡。

　　在结构强度设计上，壳体的主体板材选用适配机房使用环境的防锈钣金材质，板材厚度经过受力校核，在电源模块整体重量负载下，壳体长期使用不会出现形变下垂，安装耳位置做了双层折弯加强处理，可承受电源模块插拔时的冲击力，不会出现安装耳断裂、变形的问题。壳体内部的走线槽位与电源的输出线缆走向匹配，线缆装配后可顺着槽位排布，不会出现线缆挤压散热片、干涉元件焊接点的问题，同时槽位的限位结构可固定线缆位置，避免电源插拔过程中线缆被拉扯导致的接头松脱。
